Номер патента: U 1401

Опубликовано: 30.06.2004

Автор: Ноак Владимир Владимирович

Скачать PDF файл.

Текст

Смотреть все

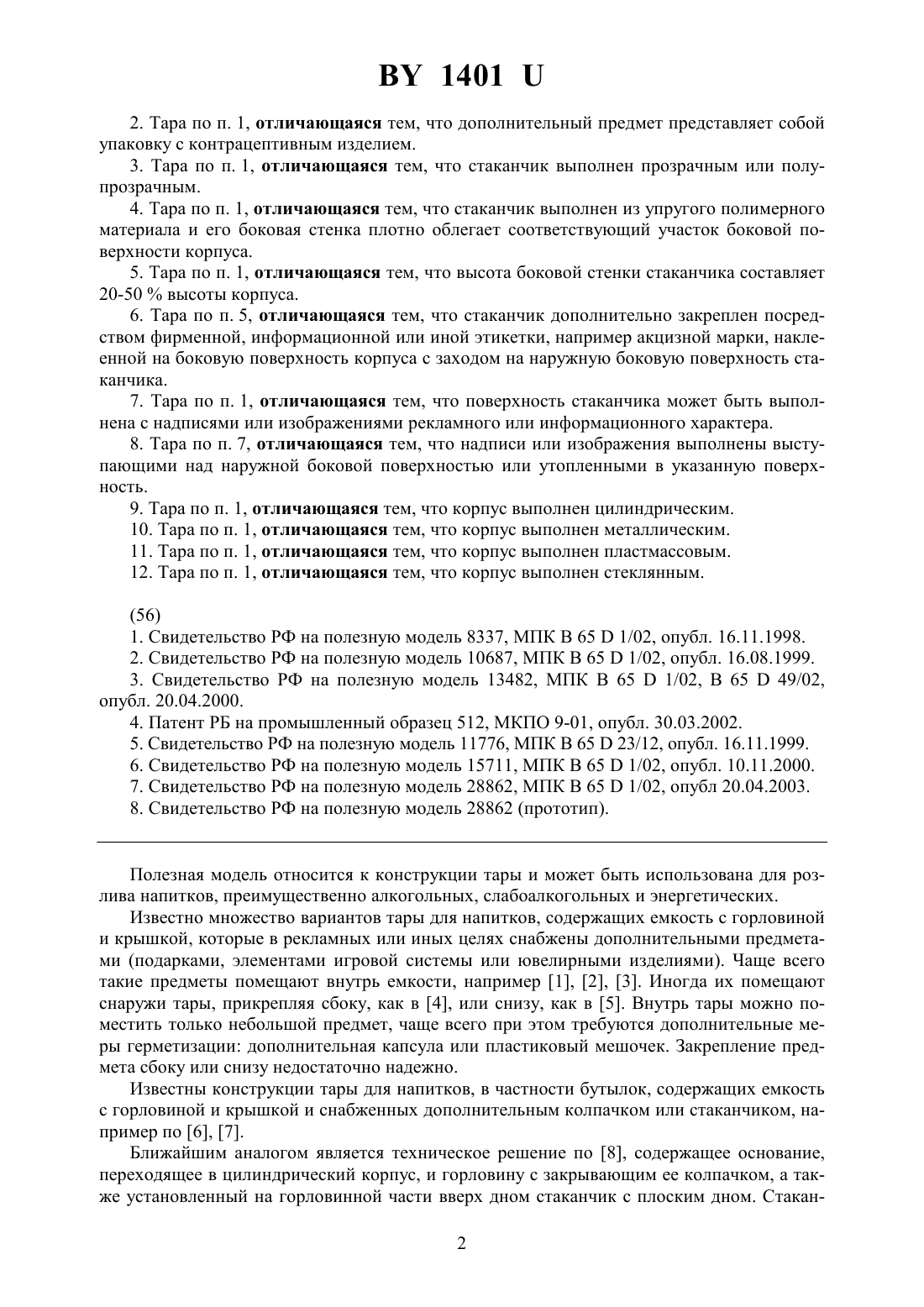

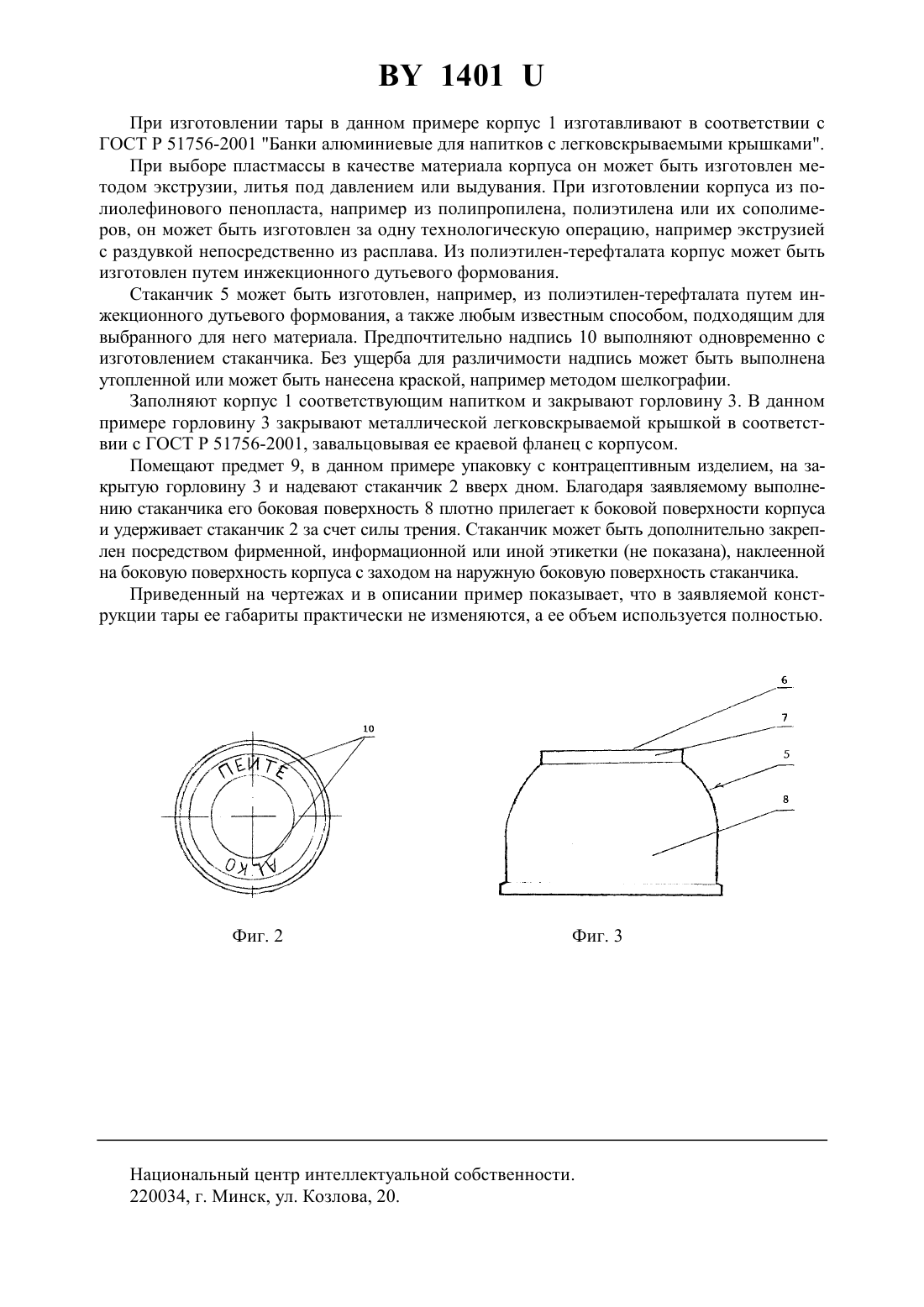

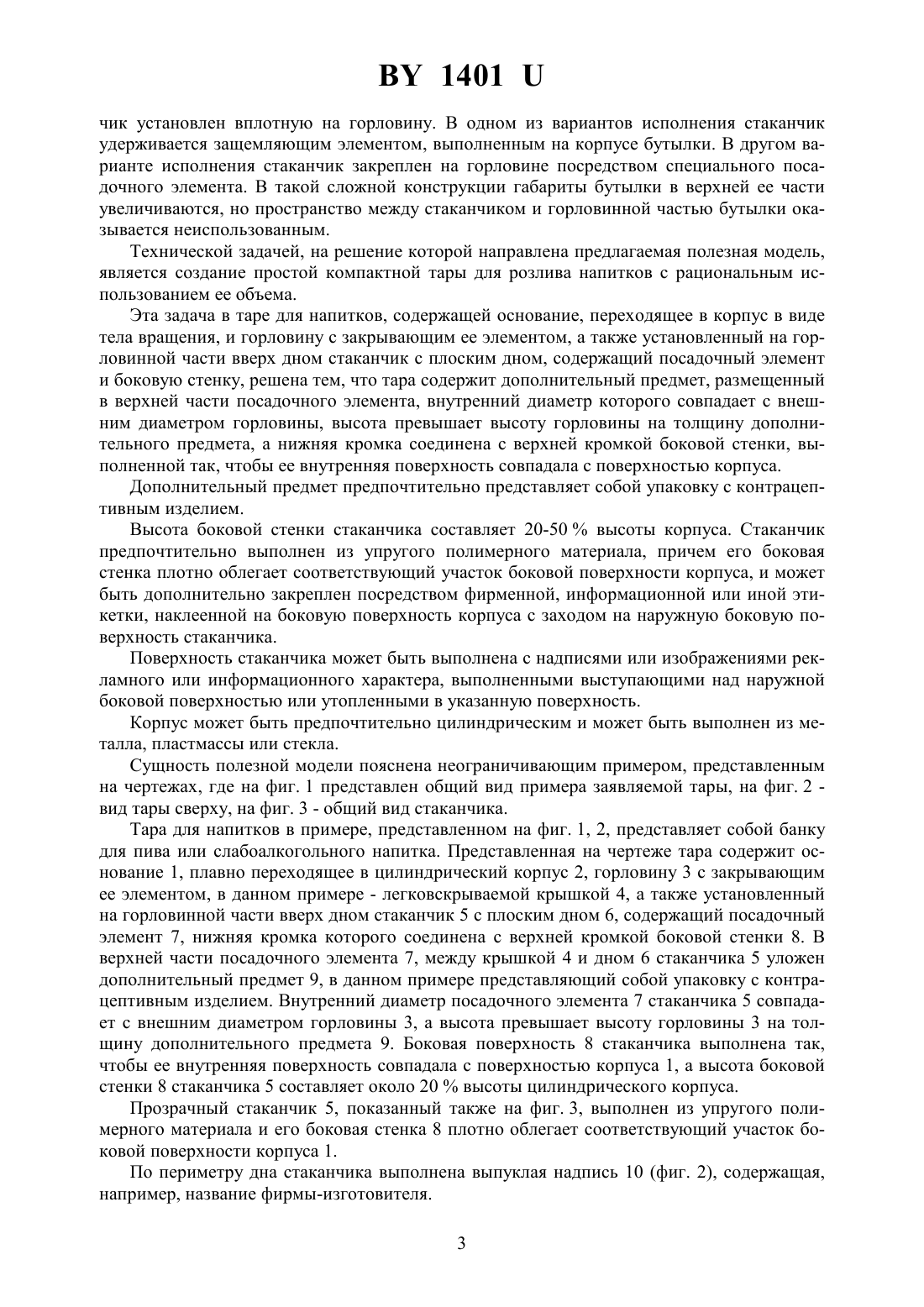

(71) Заявитель Ноак Владимир Владимирович(72) Автор Ноак Владимир Владимирович(73) Патентообладатель Ноак Владимир Владимирович(57) 1. Тара для напитков, содержащая основание, переходящее в корпус в виде тела вращения, и горловину с закрывающим ее элементом, а также установленный на горловинной части вверх дном стаканчик с плоским дном, содержащий посадочный элемент и боковую стенку, отличающаяся тем, что она содержит дополнительный предмет, размещенный в верхней части посадочного элемента, внутренний диаметр которого совпадает с внешним диаметром горловины, высота превышает высоту горловины на толщину дополнительного предмета, а нижняя кромка соединена с верхней кромкой боковой стенки, выполненной так, чтобы ее внутренняя поверхность совпадала с поверхностью корпуса. 14012. Тара по п. 1, отличающаяся тем, что дополнительный предмет представляет собой упаковку с контрацептивным изделием. 3. Тара по п. 1, отличающаяся тем, что стаканчик выполнен прозрачным или полупрозрачным. 4. Тара по п. 1, отличающаяся тем, что стаканчик выполнен из упругого полимерного материала и его боковая стенка плотно облегает соответствующий участок боковой поверхности корпуса. 5. Тара по п. 1, отличающаяся тем, что высота боковой стенки стаканчика составляет 20-50 высоты корпуса. 6. Тара по п. 5, отличающаяся тем, что стаканчик дополнительно закреплен посредством фирменной, информационной или иной этикетки, например акцизной марки, наклеенной на боковую поверхность корпуса с заходом на наружную боковую поверхность стаканчика. 7. Тара по п. 1, отличающаяся тем, что поверхность стаканчика может быть выполнена с надписями или изображениями рекламного или информационного характера. 8. Тара по п. 7, отличающаяся тем, что надписи или изображения выполнены выступающими над наружной боковой поверхностью или утопленными в указанную поверхность. 9. Тара по п. 1, отличающаяся тем, что корпус выполнен цилиндрическим. 10. Тара по п. 1, отличающаяся тем, что корпус выполнен металлическим. 11. Тара по п. 1, отличающаяся тем, что корпус выполнен пластмассовым. 12. Тара по п. 1, отличающаяся тем, что корпус выполнен стеклянным.(56) 1. Свидетельство РФ на полезную модель 8337, МПК В 651/02, опубл. 16.11.1998. 2. Свидетельство РФ на полезную модель 10687, МПК В 651/02, опубл. 16.08.1999. 3. Свидетельство РФ на полезную модель 13482, МПК В 651/02, В 6549/02,опубл. 20.04.2000. 4. Патент РБ на промышленный образец 512, МКПО 9-01, опубл. 30.03.2002. 5. Свидетельство РФ на полезную модель 11776, МПК В 6523/12, опубл. 16.11.1999. 6. Свидетельство РФ на полезную модель 15711, МПК В 651/02, опубл. 10.11.2000. 7. Свидетельство РФ на полезную модель 28862, МПК В 651/02, опубл 20.04.2003. 8. Свидетельство РФ на полезную модель 28862 (прототип). Полезная модель относится к конструкции тары и может быть использована для розлива напитков, преимущественно алкогольных, слабоалкогольных и энергетических. Известно множество вариантов тары для напитков, содержащих емкость с горловиной и крышкой, которые в рекламных или иных целях снабжены дополнительными предметами (подарками, элементами игровой системы или ювелирными изделиями). Чаще всего такие предметы помещают внутрь емкости, например 1, 2, 3. Иногда их помещают снаружи тары, прикрепляя сбоку, как в 4, или снизу, как в 5. Внутрь тары можно поместить только небольшой предмет, чаще всего при этом требуются дополнительные меры герметизации дополнительная капсула или пластиковый мешочек. Закрепление предмета сбоку или снизу недостаточно надежно. Известны конструкции тары для напитков, в частности бутылок, содержащих емкость с горловиной и крышкой и снабженных дополнительным колпачком или стаканчиком, например по 6, 7. Ближайшим аналогом является техническое решение по 8, содержащее основание,переходящее в цилиндрический корпус, и горловину с закрывающим ее колпачком, а также установленный на горловинной части вверх дном стаканчик с плоским дном. Стакан 2 1401 чик установлен вплотную на горловину. В одном из вариантов исполнения стаканчик удерживается защемляющим элементом, выполненным на корпусе бутылки. В другом варианте исполнения стаканчик закреплен на горловине посредством специального посадочного элемента. В такой сложной конструкции габариты бутылки в верхней ее части увеличиваются, но пространство между стаканчиком и горловинной частью бутылки оказывается неиспользованным. Технической задачей, на решение которой направлена предлагаемая полезная модель,является создание простой компактной тары для розлива напитков с рациональным использованием ее объема. Эта задача в таре для напитков, содержащей основание, переходящее в корпус в виде тела вращения, и горловину с закрывающим ее элементом, а также установленный на горловинной части вверх дном стаканчик с плоским дном, содержащий посадочный элемент и боковую стенку, решена тем, что тара содержит дополнительный предмет, размещенный в верхней части посадочного элемента, внутренний диаметр которого совпадает с внешним диаметром горловины, высота превышает высоту горловины на толщину дополнительного предмета, а нижняя кромка соединена с верхней кромкой боковой стенки, выполненной так, чтобы ее внутренняя поверхность совпадала с поверхностью корпуса. Дополнительный предмет предпочтительно представляет собой упаковку с контрацептивным изделием. Высота боковой стенки стаканчика составляет 20-50 высоты корпуса. Стаканчик предпочтительно выполнен из упругого полимерного материала, причем его боковая стенка плотно облегает соответствующий участок боковой поверхности корпуса, и может быть дополнительно закреплен посредством фирменной, информационной или иной этикетки, наклеенной на боковую поверхность корпуса с заходом на наружную боковую поверхность стаканчика. Поверхность стаканчика может быть выполнена с надписями или изображениями рекламного или информационного характера, выполненными выступающими над наружной боковой поверхностью или утопленными в указанную поверхность. Корпус может быть предпочтительно цилиндрическим и может быть выполнен из металла, пластмассы или стекла. Сущность полезной модели пояснена неограничивающим примером, представленным на чертежах, где на фиг. 1 представлен общий вид примера заявляемой тары, на фиг. 2 вид тары сверху, на фиг. 3 - общий вид стаканчика. Тара для напитков в примере, представленном на фиг. 1, 2, представляет собой банку для пива или слабоалкогольного напитка. Представленная на чертеже тара содержит основание 1, плавно переходящее в цилиндрический корпус 2, горловину 3 с закрывающим ее элементом, в данном примере - легковскрываемой крышкой 4, а также установленный на горловинной части вверх дном стаканчик 5 с плоским дном 6, содержащий посадочный элемент 7, нижняя кромка которого соединена с верхней кромкой боковой стенки 8. В верхней части посадочного элемента 7, между крышкой 4 и дном 6 стаканчика 5 уложен дополнительный предмет 9, в данном примере представляющий собой упаковку с контрацептивным изделием. Внутренний диаметр посадочного элемента 7 стаканчика 5 совпадает с внешним диаметром горловины 3, а высота превышает высоту горловины 3 на толщину дополнительного предмета 9. Боковая поверхность 8 стаканчика выполнена так,чтобы ее внутренняя поверхность совпадала с поверхностью корпуса 1, а высота боковой стенки 8 стаканчика 5 составляет около 20 высоты цилиндрического корпуса. Прозрачный стаканчик 5, показанный также на фиг. 3, выполнен из упругого полимерного материала и его боковая стенка 8 плотно облегает соответствующий участок боковой поверхности корпуса 1. По периметру дна стаканчика выполнена выпуклая надпись 10 (фиг. 2), содержащая,например, название фирмы-изготовителя. 3 1401 При изготовлении тары в данном примере корпус 1 изготавливают в соответствии с ГОСТ Р 51756-2001 Банки алюминиевые для напитков с легковскрываемыми крышками. При выборе пластмассы в качестве материала корпуса он может быть изготовлен методом экструзии, литья под давлением или выдувания. При изготовлении корпуса из полиолефинового пенопласта, например из полипропилена, полиэтилена или их сополимеров, он может быть изготовлен за одну технологическую операцию, например экструзией с раздувкой непосредственно из расплава. Из полиэтилен-терефталата корпус может быть изготовлен путем инжекционного дутьевого формования. Стаканчик 5 может быть изготовлен, например, из полиэтилен-терефталата путем инжекционного дутьевого формования, а также любым известным способом, подходящим для выбранного для него материала. Предпочтительно надпись 10 выполняют одновременно с изготовлением стаканчика. Без ущерба для различимости надпись может быть выполнена утопленной или может быть нанесена краской, например методом шелкографии. Заполняют корпус 1 соответствующим напитком и закрывают горловину 3. В данном примере горловину 3 закрывают металлической легковскрываемой крышкой в соответствии с ГОСТ Р 51756-2001, завальцовывая ее краевой фланец с корпусом. Помещают предмет 9, в данном примере упаковку с контрацептивным изделием, на закрытую горловину 3 и надевают стаканчик 2 вверх дном. Благодаря заявляемому выполнению стаканчика его боковая поверхность 8 плотно прилегает к боковой поверхности корпуса и удерживает стаканчик 2 за счет силы трения. Стаканчик может быть дополнительно закреплен посредством фирменной, информационной или иной этикетки (не показана), наклеенной на боковую поверхность корпуса с заходом на наружную боковую поверхность стаканчика. Приведенный на чертежах и в описании пример показывает, что в заявляемой конструкции тары ее габариты практически не изменяются, а ее объем используется полностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

МПК / Метки

МПК: B62D 1/02

Метки: напитков, тара
