Экран для ванны

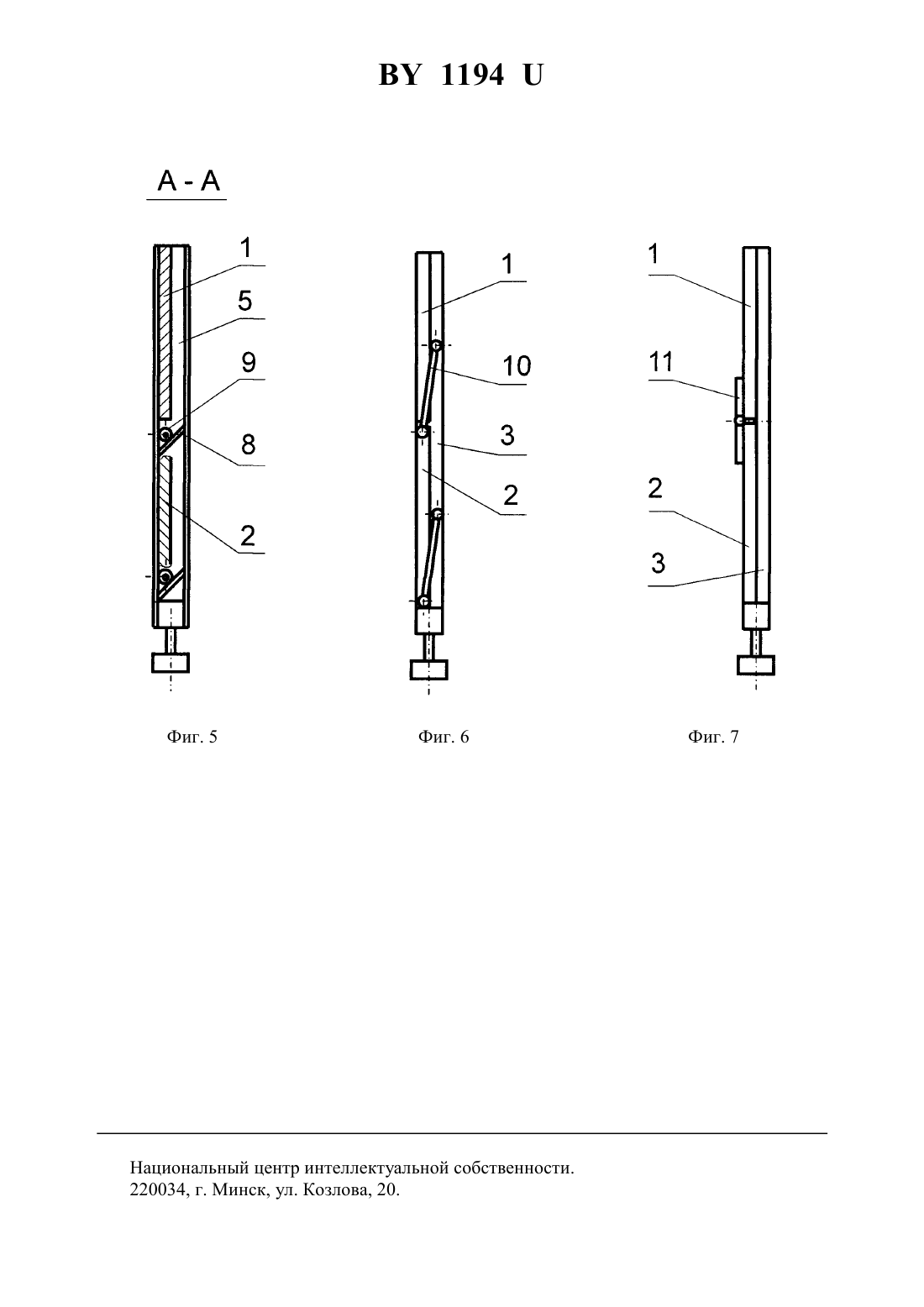

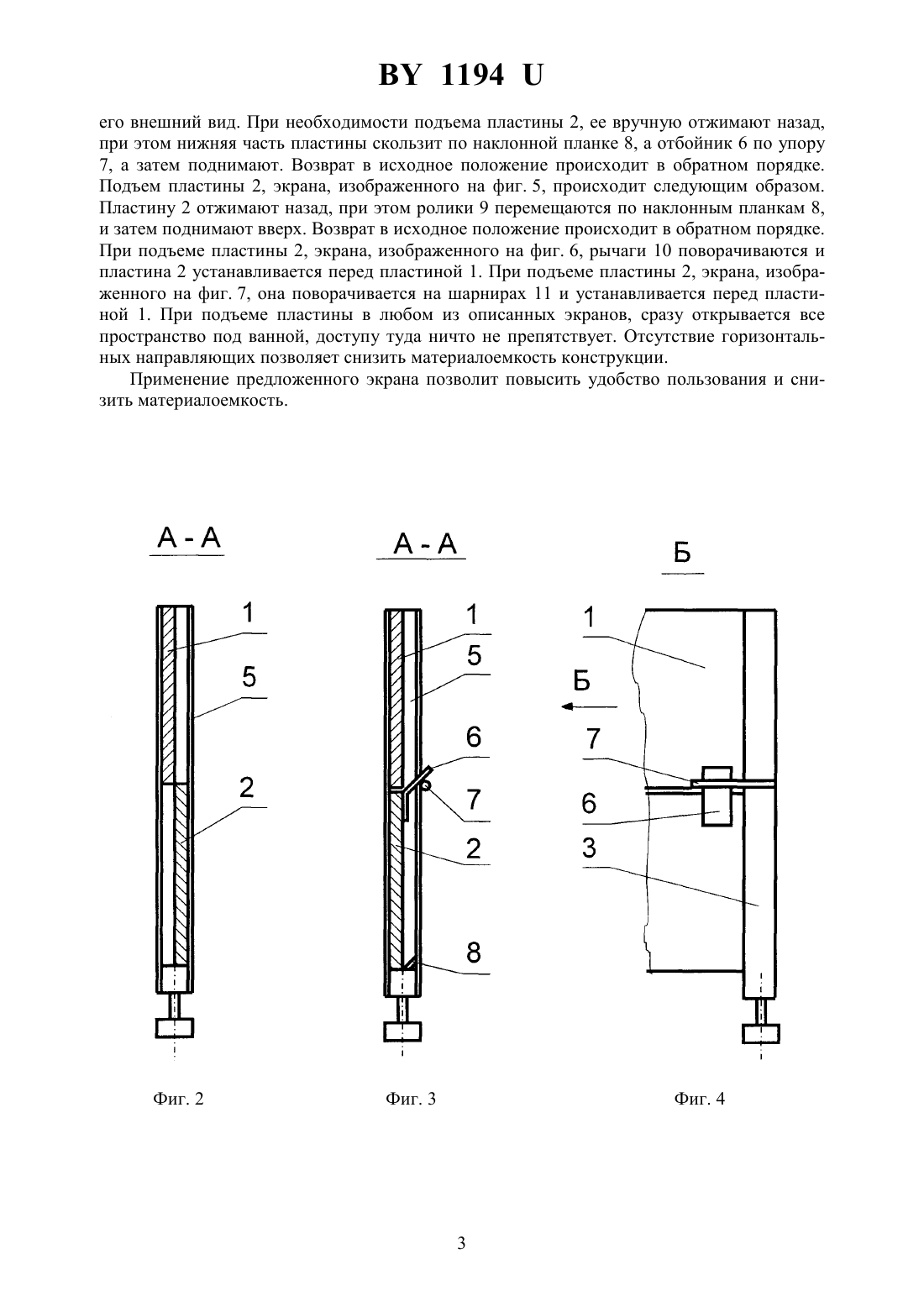

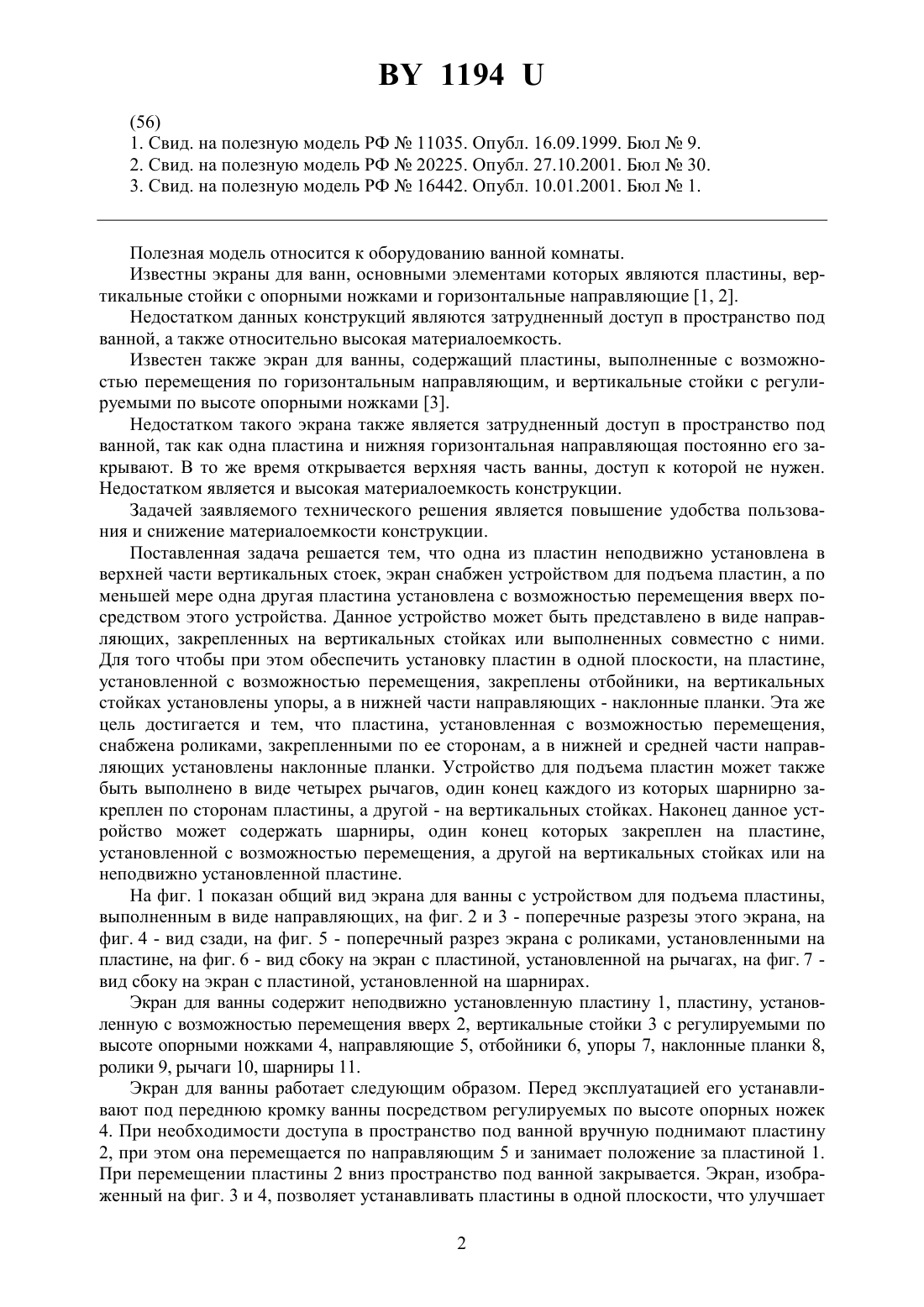

(71) Заявитель Болбышко Валерий Александрович(72) Автор Болбышко Валерий Александрович(73) Патентообладатель Болбышко Валерий Александрович(57) 1. Экран для ванны, содержащий пластины, вертикальные стойки, с регулируемыми по высоте опорными ножками, отличающийся тем, что одна из пластин неподвижно установлена в верхней части вертикальных стоек, экран снабжен устройством для подъема пластин, а по меньшей мере одна другая пластина установлена с возможностью перемещения вверх посредством этого устройства. 2. Экран по п. 1, отличающийся тем, что устройство для подъема пластин содержит направляющие, закрепленные на вертикальных стойках или выполненные совместно с ними. 3. Экран по п. 2, отличающийся тем, что на пластине, установленной с возможностью перемещения, закреплены отбойники, на вертикальных стойках установлены упоры,а в нижней части направляющих - наклонные планки. 4. Экран по п. 2, отличающийся тем, что пластина, установленная с возможностью перемещения, снабжена роликами, закрепленными по ее сторонам, а в нижней и средней части направляющих установлены наклонные планки. 5. Экран по п. 1, отличающийся тем, что устройство для подъема пластин содержит четыре рычага, один конец каждого из которых шарнирно закреплен по сторонам пластины, а другой - на вертикальных стойках. 6. Экран по п. 1, отличающийся тем, что устройство для подъема пластин включает шарниры, один конец которых закреплен на пластине, установленной с возможностью перемещения, а другой - на вертикальных стойках или на неподвижно установленной пластине.(56) 1. Свид. на полезную модель РФ 11035. Опубл. 16.09.1999. Бюл 9. 2. Свид. на полезную модель РФ 20225. Опубл. 27.10.2001. Бюл 30. 3. Свид. на полезную модель РФ 16442. Опубл. 10.01.2001. Бюл 1. Полезная модель относится к оборудованию ванной комнаты. Известны экраны для ванн, основными элементами которых являются пластины, вертикальные стойки с опорными ножками и горизонтальные направляющие 1, 2. Недостатком данных конструкций являются затрудненный доступ в пространство под ванной, а также относительно высокая материалоемкость. Известен также экран для ванны, содержащий пластины, выполненные с возможностью перемещения по горизонтальным направляющим, и вертикальные стойки с регулируемыми по высоте опорными ножками 3. Недостатком такого экрана также является затрудненный доступ в пространство под ванной, так как одна пластина и нижняя горизонтальная направляющая постоянно его закрывают. В то же время открывается верхняя часть ванны, доступ к которой не нужен. Недостатком является и высокая материалоемкость конструкции. Задачей заявляемого технического решения является повышение удобства пользования и снижение материалоемкости конструкции. Поставленная задача решается тем, что одна из пластин неподвижно установлена в верхней части вертикальных стоек, экран снабжен устройством для подъема пластин, а по меньшей мере одна другая пластина установлена с возможностью перемещения вверх посредством этого устройства. Данное устройство может быть представлено в виде направляющих, закрепленных на вертикальных стойках или выполненных совместно с ними. Для того чтобы при этом обеспечить установку пластин в одной плоскости, на пластине,установленной с возможностью перемещения, закреплены отбойники, на вертикальных стойках установлены упоры, а в нижней части направляющих - наклонные планки. Эта же цель достигается и тем, что пластина, установленная с возможностью перемещения,снабжена роликами, закрепленными по ее сторонам, а в нижней и средней части направляющих установлены наклонные планки. Устройство для подъема пластин может также быть выполнено в виде четырех рычагов, один конец каждого из которых шарнирно закреплен по сторонам пластины, а другой - на вертикальных стойках. Наконец данное устройство может содержать шарниры, один конец которых закреплен на пластине,установленной с возможностью перемещения, а другой на вертикальных стойках или на неподвижно установленной пластине. На фиг. 1 показан общий вид экрана для ванны с устройством для подъема пластины,выполненным в виде направляющих, на фиг. 2 и 3 - поперечные разрезы этого экрана, на фиг. 4 - вид сзади, на фиг. 5 - поперечный разрез экрана с роликами, установленными на пластине, на фиг. 6 - вид сбоку на экран с пластиной, установленной на рычагах, на фиг. 7 вид сбоку на экран с пластиной, установленной на шарнирах. Экран для ванны содержит неподвижно установленную пластину 1, пластину, установленную с возможностью перемещения вверх 2, вертикальные стойки 3 с регулируемыми по высоте опорными ножками 4, направляющие 5, отбойники 6, упоры 7, наклонные планки 8,ролики 9, рычаги 10, шарниры 11. Экран для ванны работает следующим образом. Перед эксплуатацией его устанавливают под переднюю кромку ванны посредством регулируемых по высоте опорных ножек 4. При необходимости доступа в пространство под ванной вручную поднимают пластину 2, при этом она перемещается по направляющим 5 и занимает положение за пластиной 1. При перемещении пластины 2 вниз пространство под ванной закрывается. Экран, изображенный на фиг. 3 и 4, позволяет устанавливать пластины в одной плоскости, что улучшает 2 1194 его внешний вид. При необходимости подъема пластины 2, ее вручную отжимают назад,при этом нижняя часть пластины скользит по наклонной планке 8, а отбойник 6 по упору 7, а затем поднимают. Возврат в исходное положение происходит в обратном порядке. Подъем пластины 2, экрана, изображенного на фиг. 5, происходит следующим образом. Пластину 2 отжимают назад, при этом ролики 9 перемещаются по наклонным планкам 8,и затем поднимают вверх. Возврат в исходное положение происходит в обратном порядке. При подъеме пластины 2, экрана, изображенного на фиг. 6, рычаги 10 поворачиваются и пластина 2 устанавливается перед пластиной 1. При подъеме пластины 2, экрана, изображенного на фиг. 7, она поворачивается на шарнирах 11 и устанавливается перед пластиной 1. При подъеме пластины в любом из описанных экранов, сразу открывается все пространство под ванной, доступу туда ничто не препятствует. Отсутствие горизонтальных направляющих позволяет снизить материалоемкость конструкции. Применение предложенного экрана позволит повысить удобство пользования и снизить материалоемкость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
