Устройство набора цифровой информации

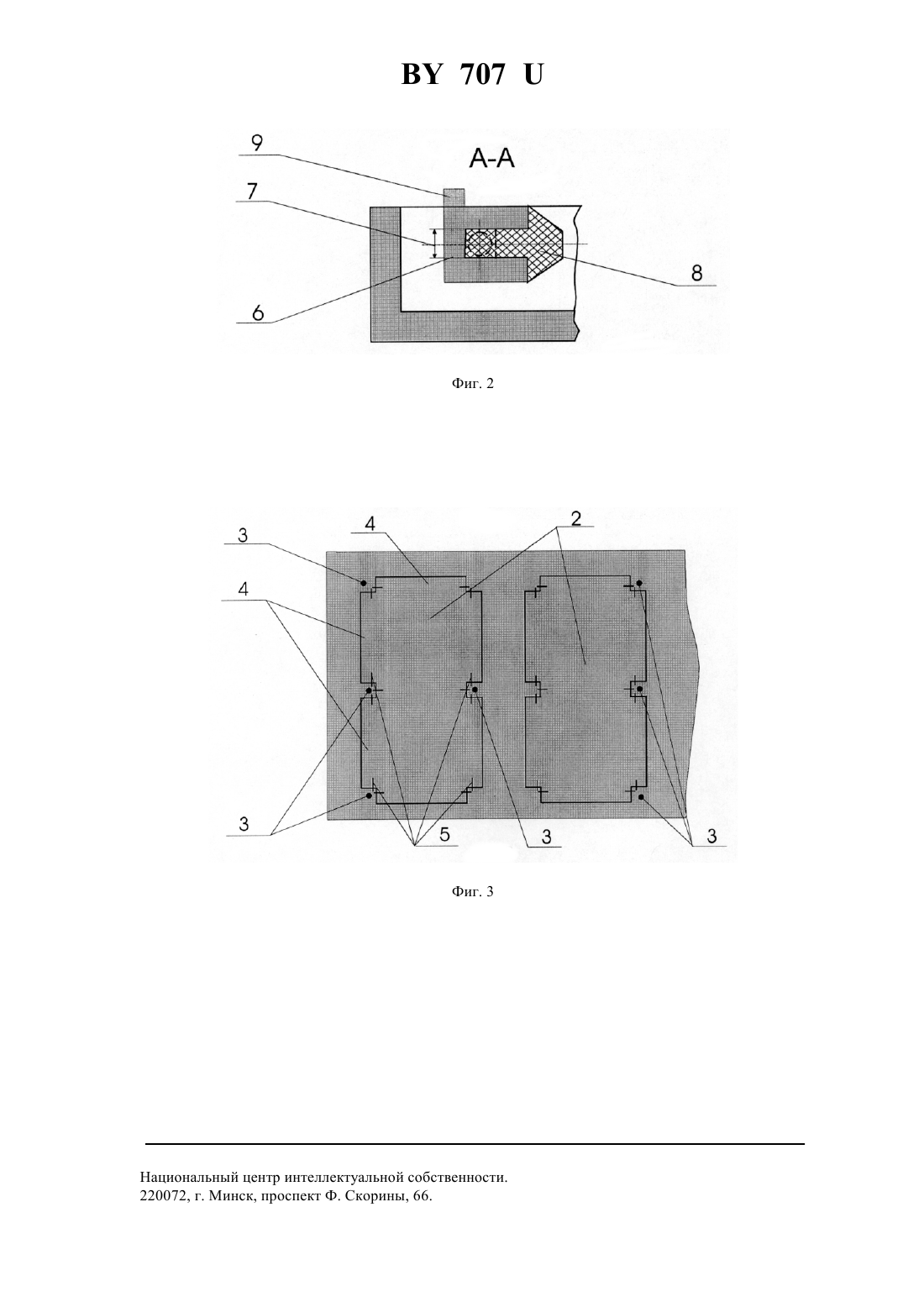

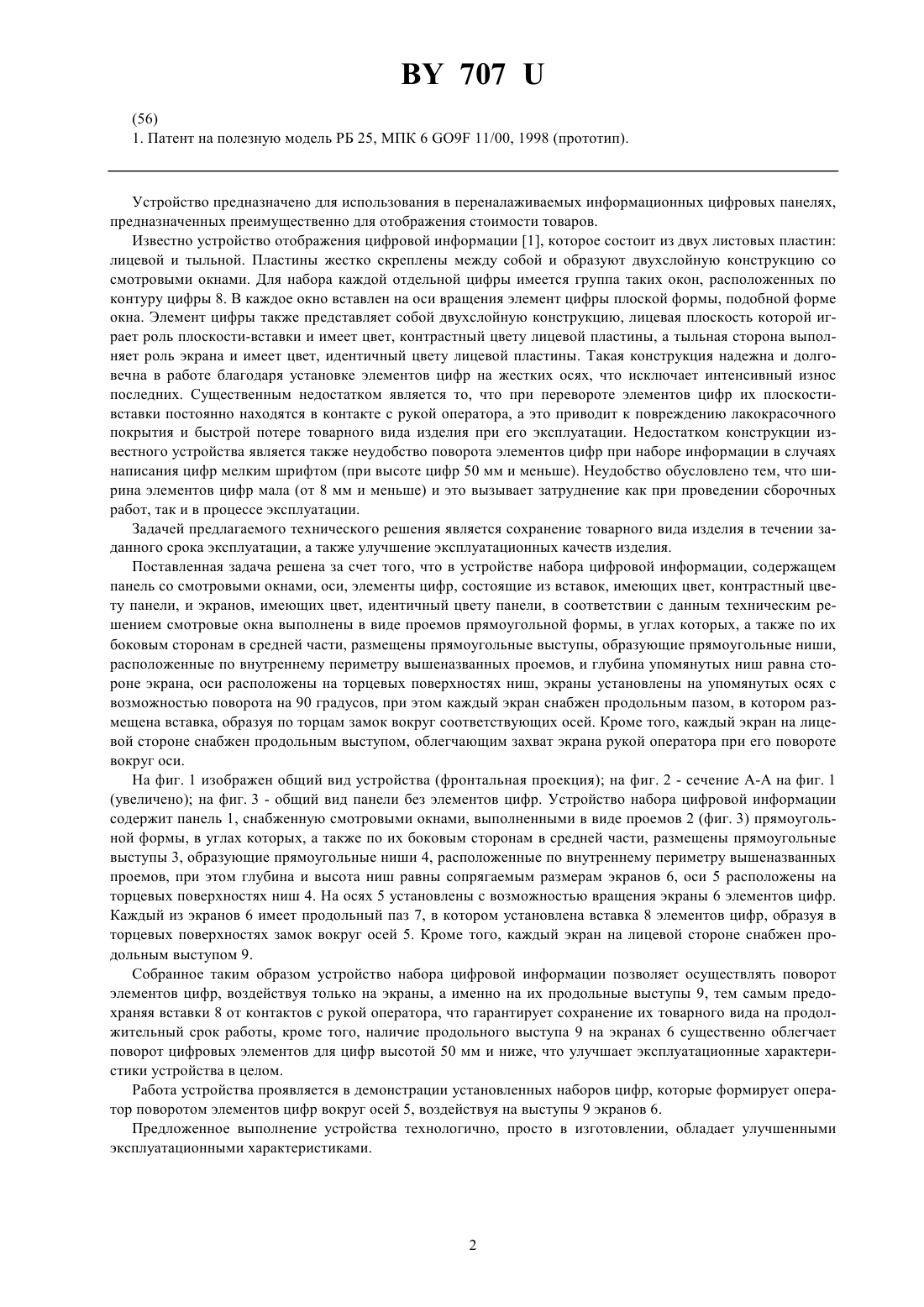

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО НАБОРА ЦИФРОВОЙ ИНФОРМАЦИИ(73) Патентообладатели Гурбанович Александр Степанович,Гурбанович Дмитрий Александрович(57) Устройство набора цифровой информации, содержащее панель со смотровыми окнами, оси, элементы цифр, состоящие из вставок, имеющих цвет, контрастный цвету панели, и экранов, имеющих цвет, идентичный цвету панели, отличающееся тем, что смотровые окна выполнены в виде проемов прямоугольной формы, в углах которых, а также по их боковым сторонам в средней части, размещены прямоугольные выступы,образующие прямоугольные ниши, расположенные по внутреннему периметру вышеназванных проемов, при этом глубина и высота ниш равны сопрягаемым размерам экранов, оси расположены на торцевых поверхностях ниш, экраны установлены на упомянутых осях с возможностью поворота на 90 градусов, при этом каждый экран снабжен продольным пазом, в котором размещена вставка, образуя по торцам замок вокруг соответствующих осей, кроме того, каждый экран на лицевой стороне снабжен продольным выступом.(56) 1. Патент на полезную модель РБ 25, МПК 6 9 11/00, 1998 (прототип). Устройство предназначено для использования в переналаживаемых информационных цифровых панелях,предназначенных преимущественно для отображения стоимости товаров. Известно устройство отображения цифровой информации 1, которое состоит из двух листовых пластин лицевой и тыльной. Пластины жестко скреплены между собой и образуют двухслойную конструкцию со смотровыми окнами. Для набора каждой отдельной цифры имеется группа таких окон, расположенных по контуру цифры 8. В каждое окно вставлен на оси вращения элемент цифры плоской формы, подобной форме окна. Элемент цифры также представляет собой двухслойную конструкцию, лицевая плоскость которой играет роль плоскости-вставки и имеет цвет, контрастный цвету лицевой пластины, а тыльная сторона выполняет роль экрана и имеет цвет, идентичный цвету лицевой пластины. Такая конструкция надежна и долговечна в работе благодаря установке элементов цифр на жестких осях, что исключает интенсивный износ последних. Существенным недостатком является то, что при перевороте элементов цифр их плоскостивставки постоянно находятся в контакте с рукой оператора, а это приводит к повреждению лакокрасочного покрытия и быстрой потере товарного вида изделия при его эксплуатации. Недостатком конструкции известного устройства является также неудобство поворота элементов цифр при наборе информации в случаях написания цифр мелким шрифтом (при высоте цифр 50 мм и меньше). Неудобство обусловлено тем, что ширина элементов цифр мала (от 8 мм и меньше) и это вызывает затруднение как при проведении сборочных работ, так и в процессе эксплуатации. Задачей предлагаемого технического решения является сохранение товарного вида изделия в течении заданного срока эксплуатации, а также улучшение эксплуатационных качеств изделия. Поставленная задача решена за счет того, что в устройстве набора цифровой информации, содержащем панель со смотровыми окнами, оси, элементы цифр, состоящие из вставок, имеющих цвет, контрастный цвету панели, и экранов, имеющих цвет, идентичный цвету панели, в соответствии с данным техническим решением смотровые окна выполнены в виде проемов прямоугольной формы, в углах которых, а также по их боковым сторонам в средней части, размещены прямоугольные выступы, образующие прямоугольные ниши,расположенные по внутреннему периметру вышеназванных проемов, и глубина упомянутых ниш равна стороне экрана, оси расположены на торцевых поверхностях ниш, экраны установлены на упомянутых осях с возможностью поворота на 90 градусов, при этом каждый экран снабжен продольным пазом, в котором размещена вставка, образуя по торцам замок вокруг соответствующих осей. Кроме того, каждый экран на лицевой стороне снабжен продольным выступом, облегчающим захват экрана рукой оператора при его повороте вокруг оси. На фиг. 1 изображен общий вид устройства (фронтальная проекция) на фиг. 2 - сечение А-А на фиг. 1(увеличено) на фиг. 3 - общий вид панели без элементов цифр. Устройство набора цифровой информации содержит панель 1, снабженную смотровыми окнами, выполненными в виде проемов 2 (фиг. 3) прямоугольной формы, в углах которых, а также по их боковым сторонам в средней части, размещены прямоугольные выступы 3, образующие прямоугольные ниши 4, расположенные по внутреннему периметру вышеназванных проемов, при этом глубина и высота ниш равны сопрягаемым размерам экранов 6, оси 5 расположены на торцевых поверхностях ниш 4. На осях 5 установлены с возможностью вращения экраны 6 элементов цифр. Каждый из экранов 6 имеет продольный паз 7, в котором установлена вставка 8 элементов цифр, образуя в торцевых поверхностях замок вокруг осей 5. Кроме того, каждый экран на лицевой стороне снабжен продольным выступом 9. Собранное таким образом устройство набора цифровой информации позволяет осуществлять поворот элементов цифр, воздействуя только на экраны, а именно на их продольные выступы 9, тем самым предохраняя вставки 8 от контактов с рукой оператора, что гарантирует сохранение их товарного вида на продолжительный срок работы, кроме того, наличие продольного выступа 9 на экранах 6 существенно облегчает поворот цифровых элементов для цифр высотой 50 мм и ниже, что улучшает эксплуатационные характеристики устройства в целом. Работа устройства проявляется в демонстрации установленных наборов цифр, которые формирует оператор поворотом элементов цифр вокруг осей 5, воздействуя на выступы 9 экранов 6. Предложенное выполнение устройства технологично, просто в изготовлении, обладает улучшенными эксплуатационными характеристиками. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 3
