Навесной распределитель реагентов

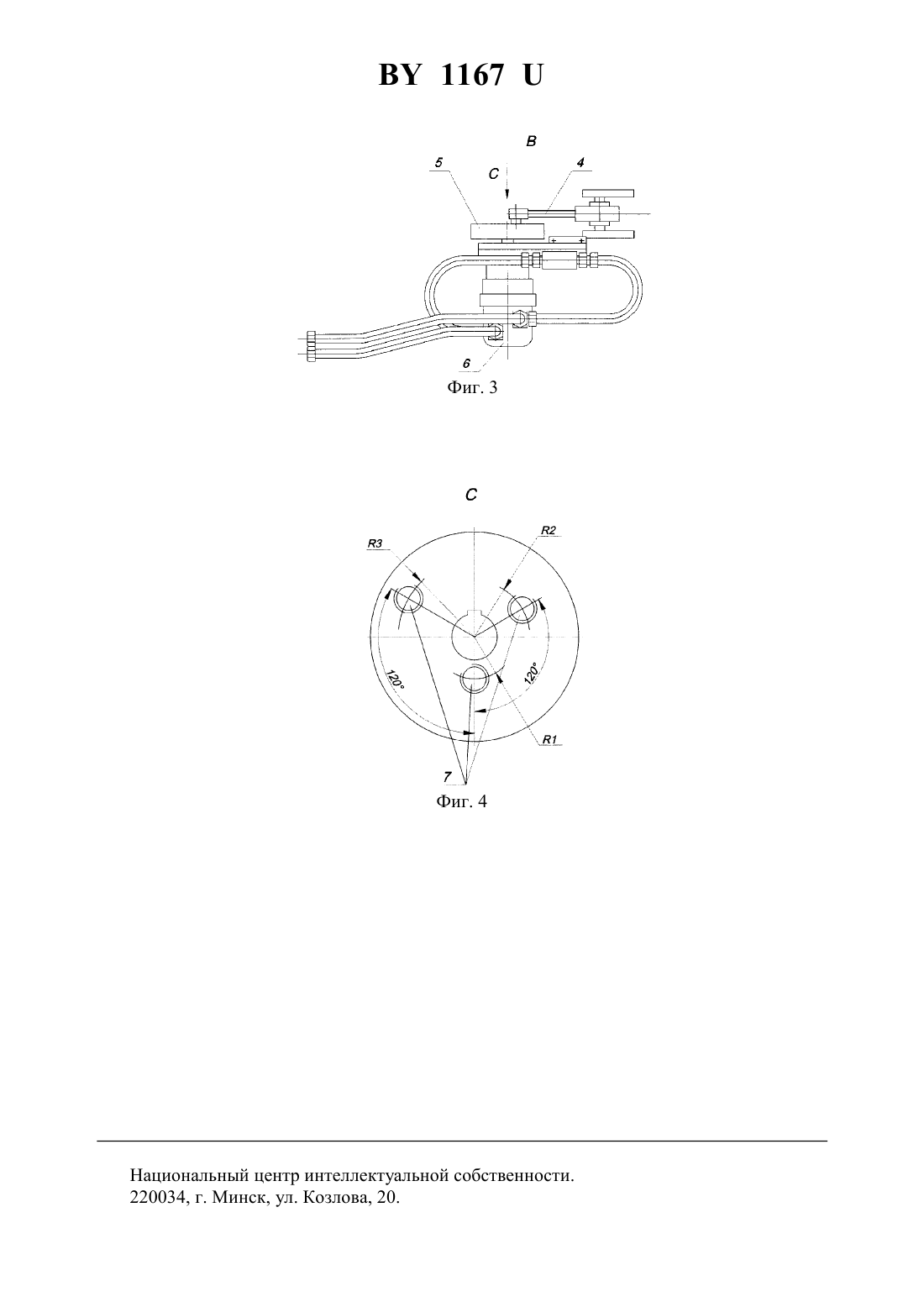

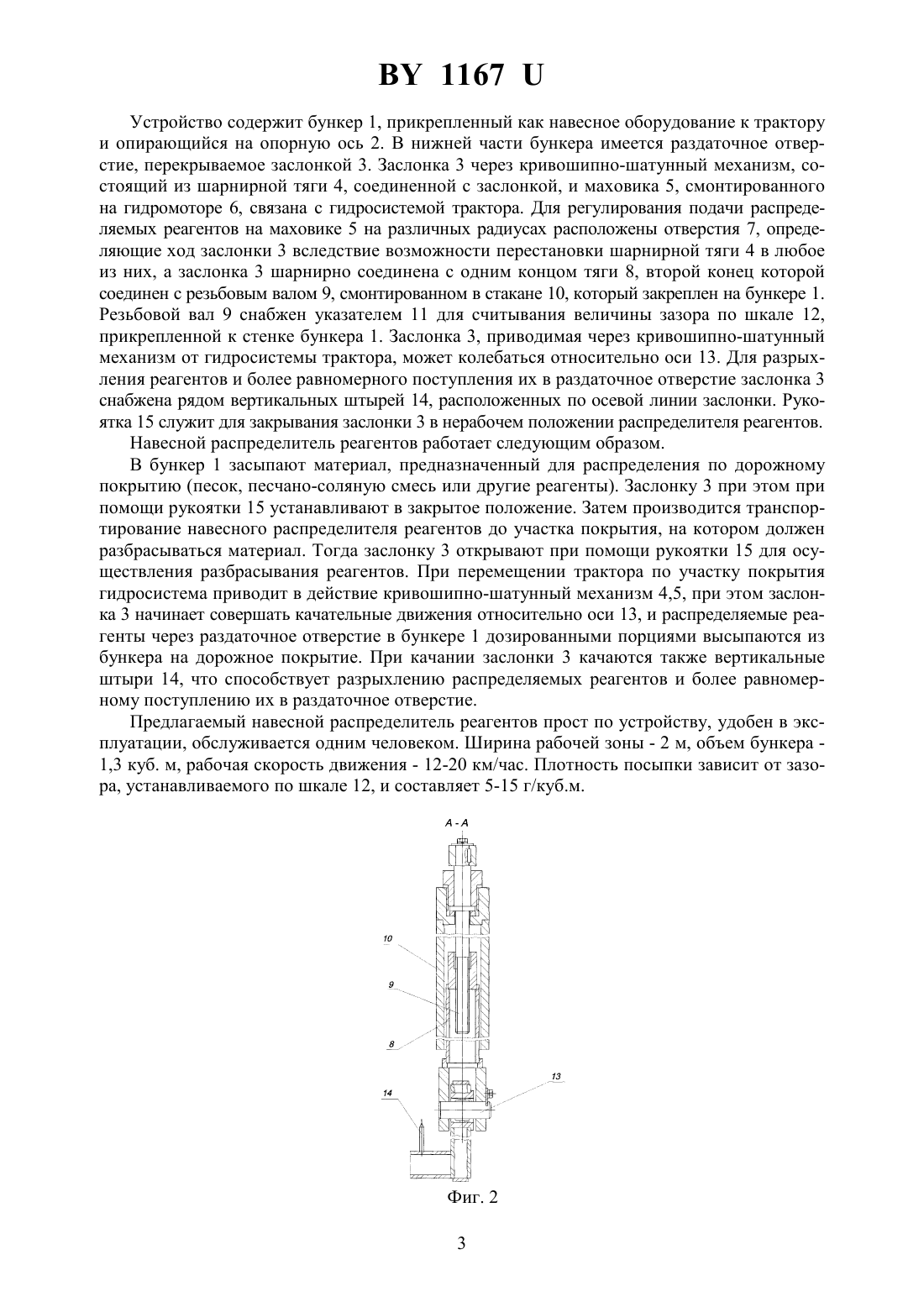

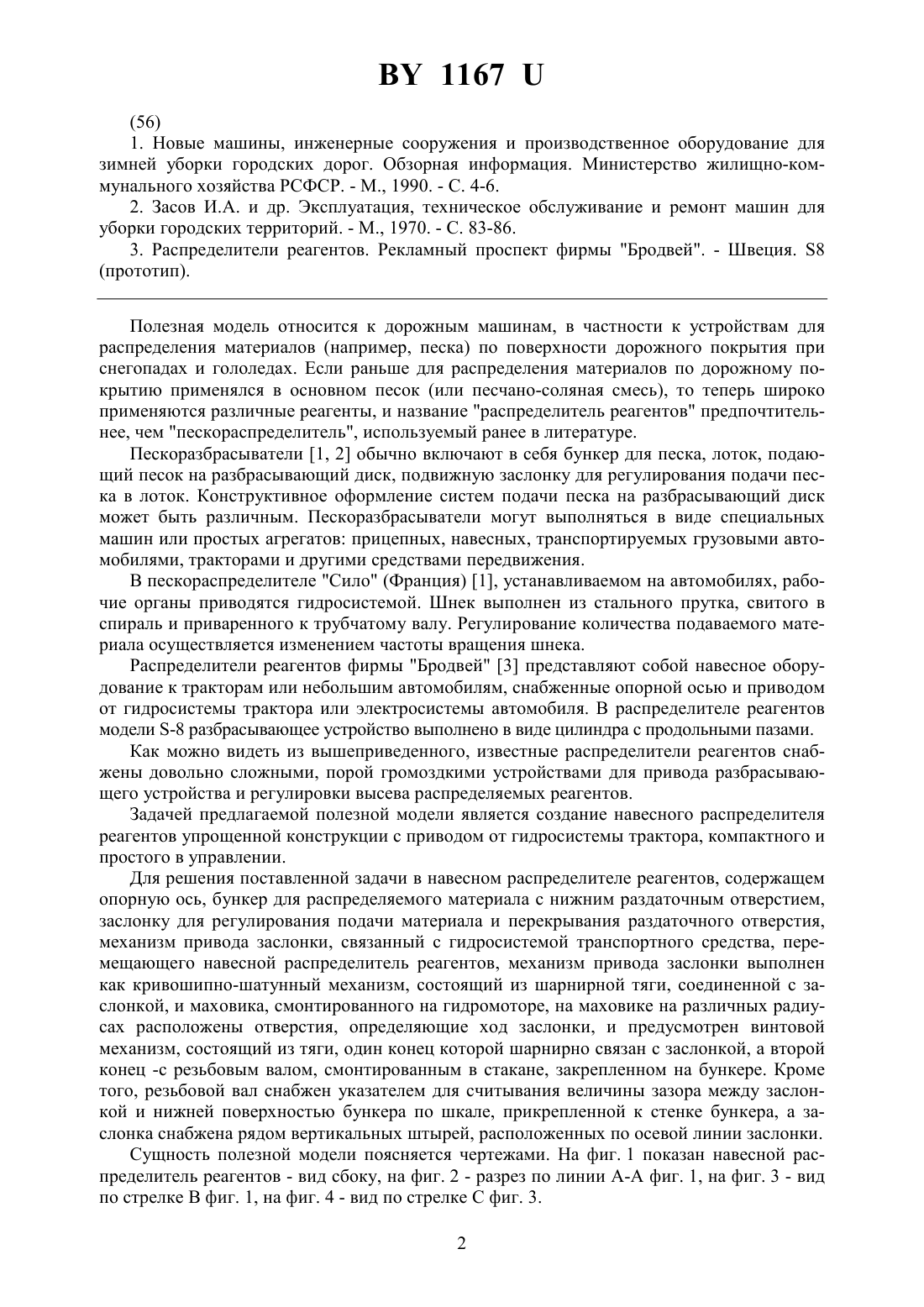

(71) Заявители Норкин Яков Ефимович Терентьев Игорь Анатольевич Шеремет Игорь Николаевич(72) Авторы Норкин Яков Ефимович Терентьев Игорь Анатольевич Шеремет Игорь Николаевич(73) Патентообладатели Норкин Яков Ефимович Терентьев Игорь Анатольевич Шеремет Игорь Николаевич(57) 1. Навесной распределитель реагентов, содержащий опорную ось, бункер для распределяемых реагентов с нижним раздаточным отверстием, заслонку для регулирования подачи реагентов и перекрывания раздаточного отверстия, механизм привода заслонки,связанный с гидросистемой транспортного средства, перемещающего навесной распределитель реагентов, отличающийся тем, что механизм привода заслонки выполнен как кривошипно-шатунный механизм, состоящий из шарнирной тяги, соединенной с заслонкой, и маховика, смонтированного на гидромоторе, на маховике на различных радиусах расположены отверстия, определяющие ход заслонки, и предусмотрен винтовой механизм, состоящий из тяги, один конец которой шарнирно связан с заслонкой, а второй конец - с резьбовым валом, смонтированным в стакане, закрепленном на бункере. 2. Навесной распределитель реагентов по п. 1, отличающийся тем, что резьбовой вал снабжен указателем для считывания величины зазора между заслонкой и нижней поверхностью бункера по шкале, прикрепленной к стенке бункера. 3. Навесной распределитель реагентов по п. 1, отличающийся тем, что заслонка снабжена рядом вертикальных штырей, расположенных по осевой линии заслонки.(56) 1. Новые машины, инженерные сооружения и производственное оборудование для зимней уборки городских дорог. Обзорная информация. Министерство жилищно-коммунального хозяйства РСФСР. - М., 1990. - С. 4-6. 2. Засов И.А. и др. Эксплуатация, техническое обслуживание и ремонт машин для уборки городских территорий. - М., 1970. - С. 83-86. 3. Распределители реагентов. Рекламный проспект фирмы Бродвей. - Швеция. 8(прототип). Полезная модель относится к дорожным машинам, в частности к устройствам для распределения материалов (например, песка) по поверхности дорожного покрытия при снегопадах и гололедах. Если раньше для распределения материалов по дорожному покрытию применялся в основном песок (или песчано-соляная смесь), то теперь широко применяются различные реагенты, и название распределитель реагентов предпочтительнее, чем пескораспределитель, используемый ранее в литературе. Пескоразбрасыватели 1, 2 обычно включают в себя бункер для песка, лоток, подающий песок на разбрасывающий диск, подвижную заслонку для регулирования подачи песка в лоток. Конструктивное оформление систем подачи песка на разбрасывающий диск может быть различным. Пескоразбрасыватели могут выполняться в виде специальных машин или простых агрегатов прицепных, навесных, транспортируемых грузовыми автомобилями, тракторами и другими средствами передвижения. В пескораспределителе Сило (Франция) 1, устанавливаемом на автомобилях, рабочие органы приводятся гидросистемой. Шнек выполнен из стального прутка, свитого в спираль и приваренного к трубчатому валу. Регулирование количества подаваемого материала осуществляется изменением частоты вращения шнека. Распределители реагентов фирмы Бродвей 3 представляют собой навесное оборудование к тракторам или небольшим автомобилям, снабженные опорной осью и приводом от гидросистемы трактора или электросистемы автомобиля. В распределителе реагентов модели -8 разбрасывающее устройство выполнено в виде цилиндра с продольными пазами. Как можно видеть из вышеприведенного, известные распределители реагентов снабжены довольно сложными, порой громоздкими устройствами для привода разбрасывающего устройства и регулировки высева распределяемых реагентов. Задачей предлагаемой полезной модели является создание навесного распределителя реагентов упрощенной конструкции с приводом от гидросистемы трактора, компактного и простого в управлении. Для решения поставленной задачи в навесном распределителе реагентов, содержащем опорную ось, бункер для распределяемого материала с нижним раздаточным отверстием,заслонку для регулирования подачи материала и перекрывания раздаточного отверстия,механизм привода заслонки, связанный с гидросистемой транспортного средства, перемещающего навесной распределитель реагентов, механизм привода заслонки выполнен как кривошипно-шатунный механизм, состоящий из шарнирной тяги, соединенной с заслонкой, и маховика, смонтированного на гидромоторе, на маховике на различных радиусах расположены отверстия, определяющие ход заслонки, и предусмотрен винтовой механизм, состоящий из тяги, один конец которой шарнирно связан с заслонкой, а второй конец -с резьбовым валом, смонтированным в стакане, закрепленном на бункере. Кроме того, резьбовой вал снабжен указателем для считывания величины зазора между заслонкой и нижней поверхностью бункера по шкале, прикрепленной к стенке бункера, а заслонка снабжена рядом вертикальных штырей, расположенных по осевой линии заслонки. Сущность полезной модели поясняется чертежами. На фиг. 1 показан навесной распределитель реагентов - вид сбоку, на фиг. 2 - разрез по линии А-А фиг. 1, на фиг. 3 - вид по стрелке В фиг. 1, на фиг. 4 - вид по стрелке С фиг. 3. 2 1167 Устройство содержит бункер 1, прикрепленный как навесное оборудование к трактору и опирающийся на опорную ось 2. В нижней части бункера имеется раздаточное отверстие, перекрываемое заслонкой 3. Заслонка 3 через кривошипно-шатунный механизм, состоящий из шарнирной тяги 4, соединенной с заслонкой, и маховика 5, смонтированного на гидромоторе 6, связана с гидросистемой трактора. Для регулирования подачи распределяемых реагентов на маховике 5 на различных радиусах расположены отверстия 7, определяющие ход заслонки 3 вследствие возможности перестановки шарнирной тяги 4 в любое из них, а заслонка 3 шарнирно соединена с одним концом тяги 8, второй конец которой соединен с резьбовым валом 9, смонтированном в стакане 10, который закреплен на бункере 1. Резьбовой вал 9 снабжен указателем 11 для считывания величины зазора по шкале 12,прикрепленной к стенке бункера 1. Заслонка 3, приводимая через кривошипно-шатунный механизм от гидросистемы трактора, может колебаться относительно оси 13. Для разрыхления реагентов и более равномерного поступления их в раздаточное отверстие заслонка 3 снабжена рядом вертикальных штырей 14, расположенных по осевой линии заслонки. Рукоятка 15 служит для закрывания заслонки 3 внерабочем положении распределителя реагентов. Навесной распределитель реагентов работает следующим образом. В бункер 1 засыпают материал, предназначенный для распределения по дорожному покрытию (песок, песчано-соляную смесь или другие реагенты). Заслонку 3 при этом при помощи рукоятки 15 устанавливают в закрытое положение. Затем производится транспортирование навесного распределителя реагентов до участка покрытия, на котором должен разбрасываться материал. Тогда заслонку 3 открывают при помощи рукоятки 15 для осуществления разбрасывания реагентов. При перемещении трактора по участку покрытия гидросистема приводит в действие кривошипно-шатунный механизм 4,5, при этом заслонка 3 начинает совершать качательные движения относительно оси 13, и распределяемые реагенты через раздаточное отверстие в бункере 1 дозированными порциями высыпаются из бункера на дорожное покрытие. При качании заслонки 3 качаются также вертикальные штыри 14, что способствует разрыхлению распределяемых реагентов и более равномерному поступлению их в раздаточное отверстие. Предлагаемый навесной распределитель реагентов прост по устройству, удобен в эксплуатации, обслуживается одним человеком. Ширина рабочей зоны - 2 м, объем бункера 1,3 куб. м, рабочая скорость движения - 12-20 км/час. Плотность посыпки зависит от зазора, устанавливаемого по шкале 12, и составляет 5-15 г/куб.м. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
