Урна ДЭО-БИН для мусора

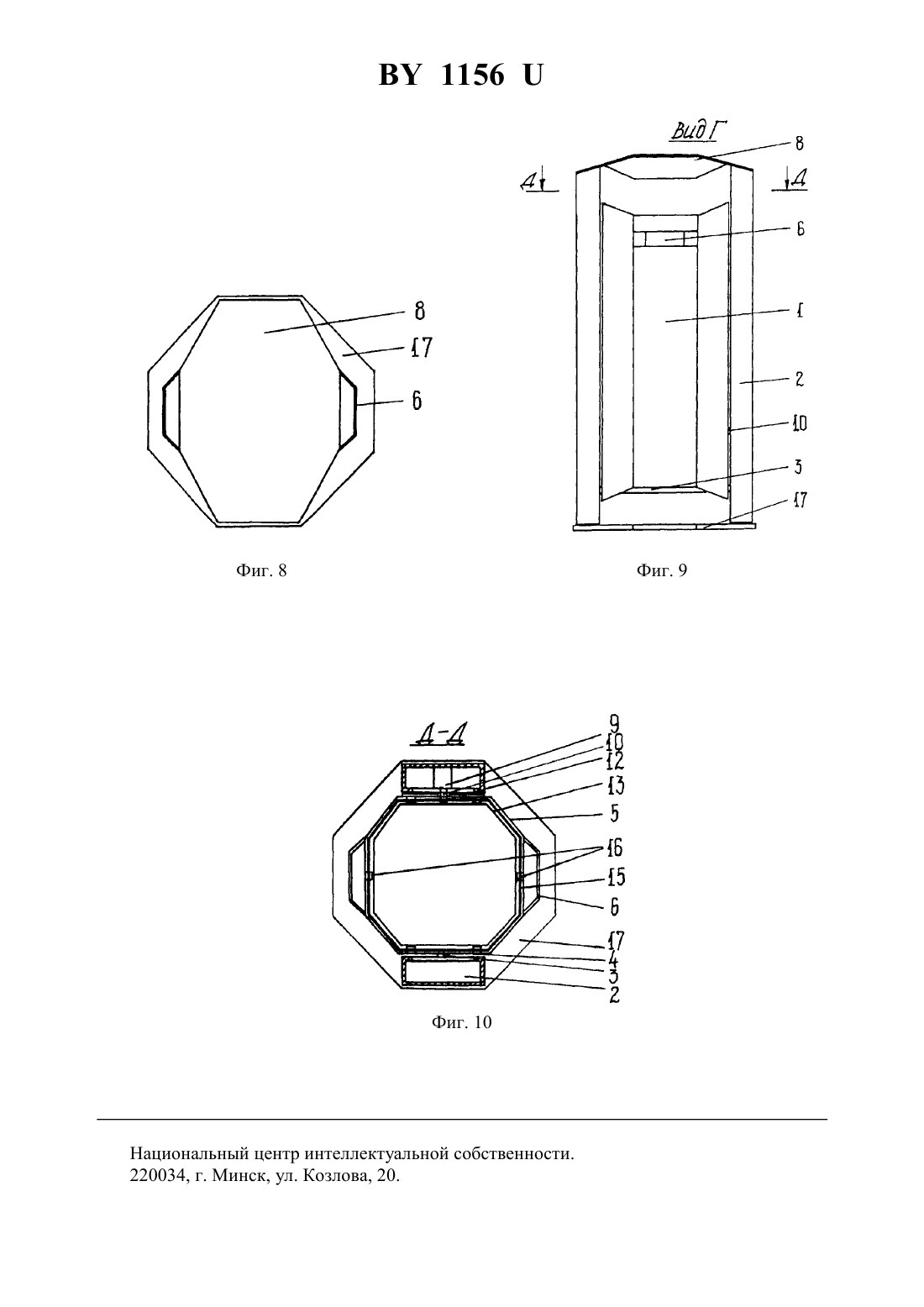

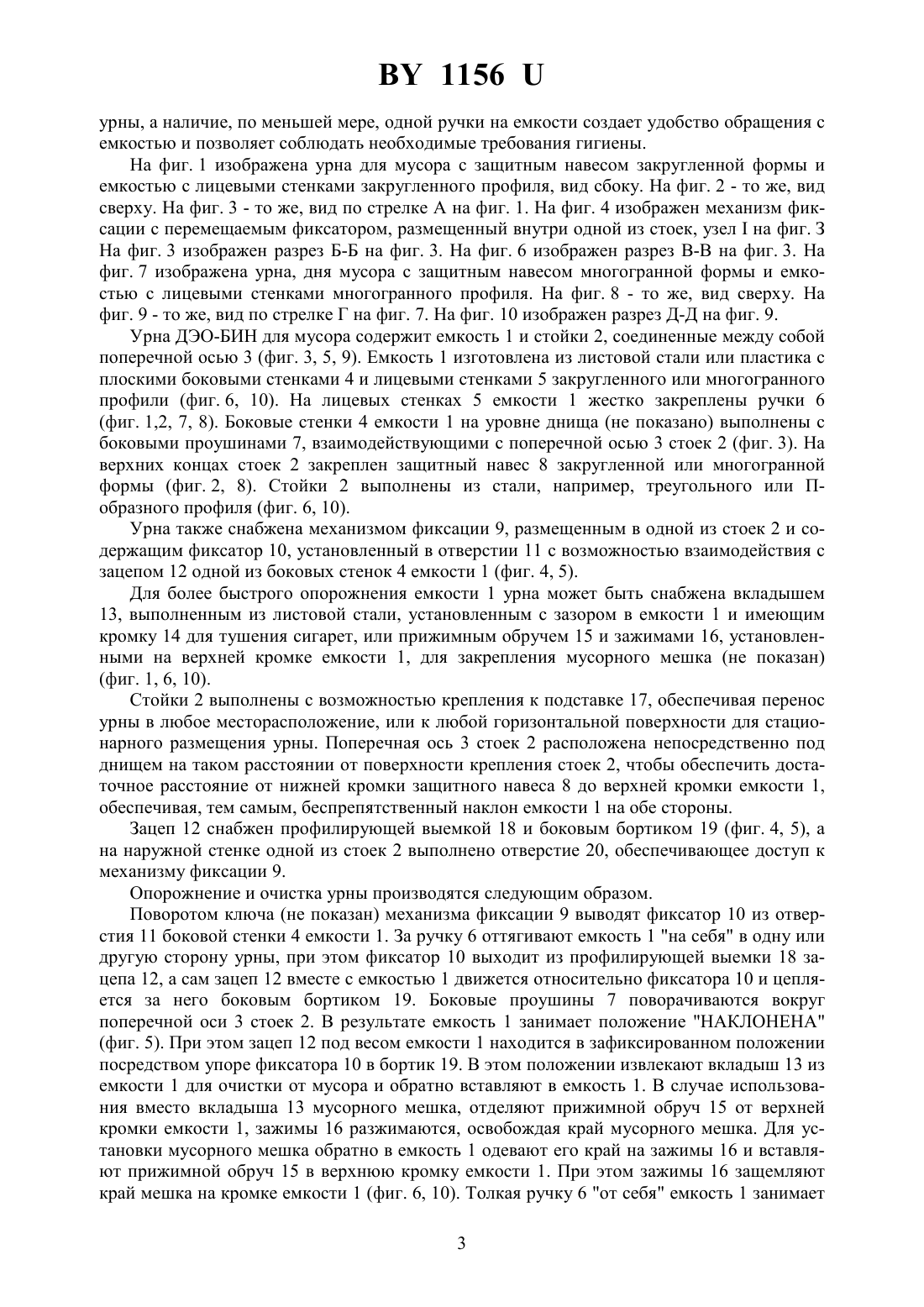

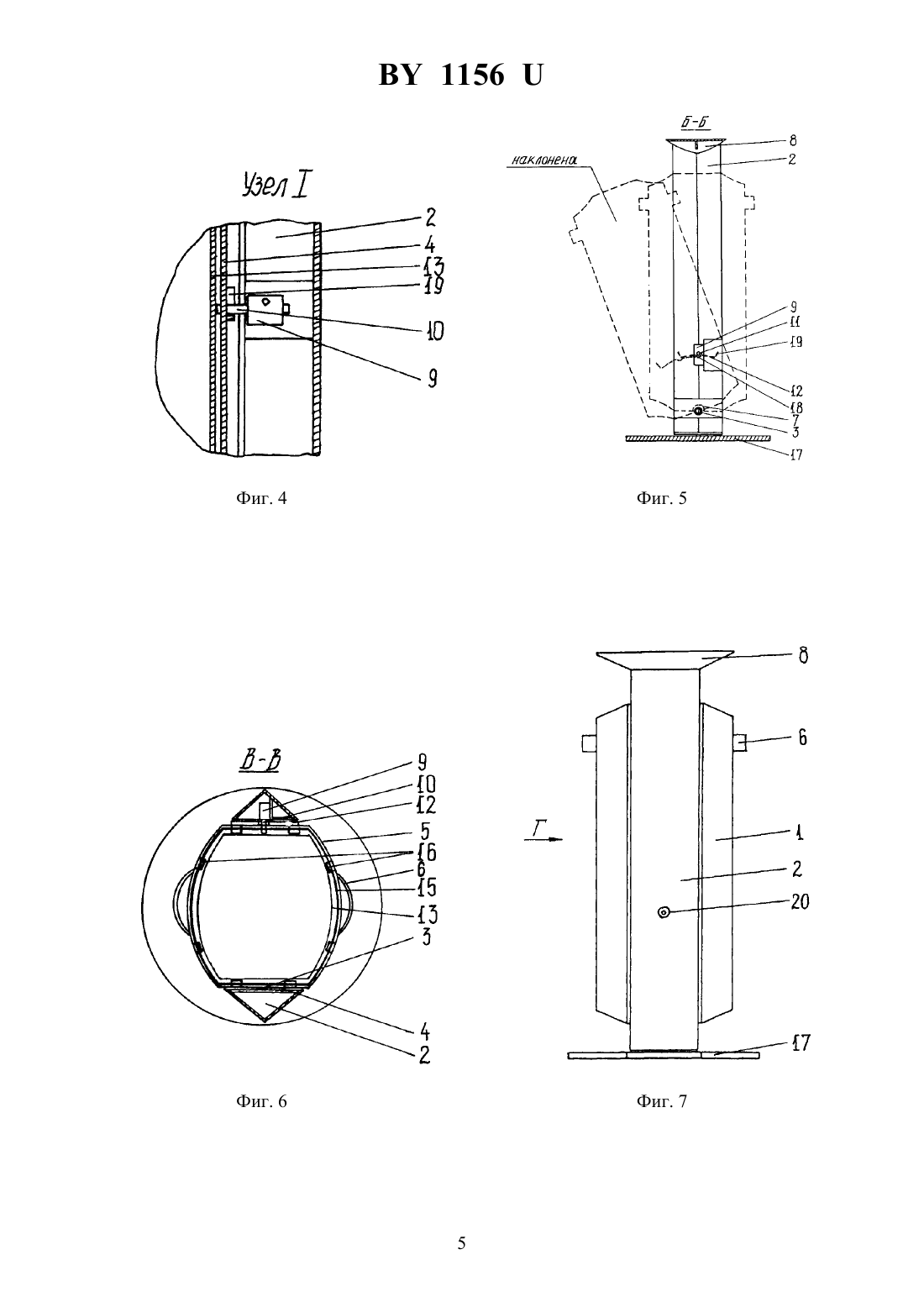

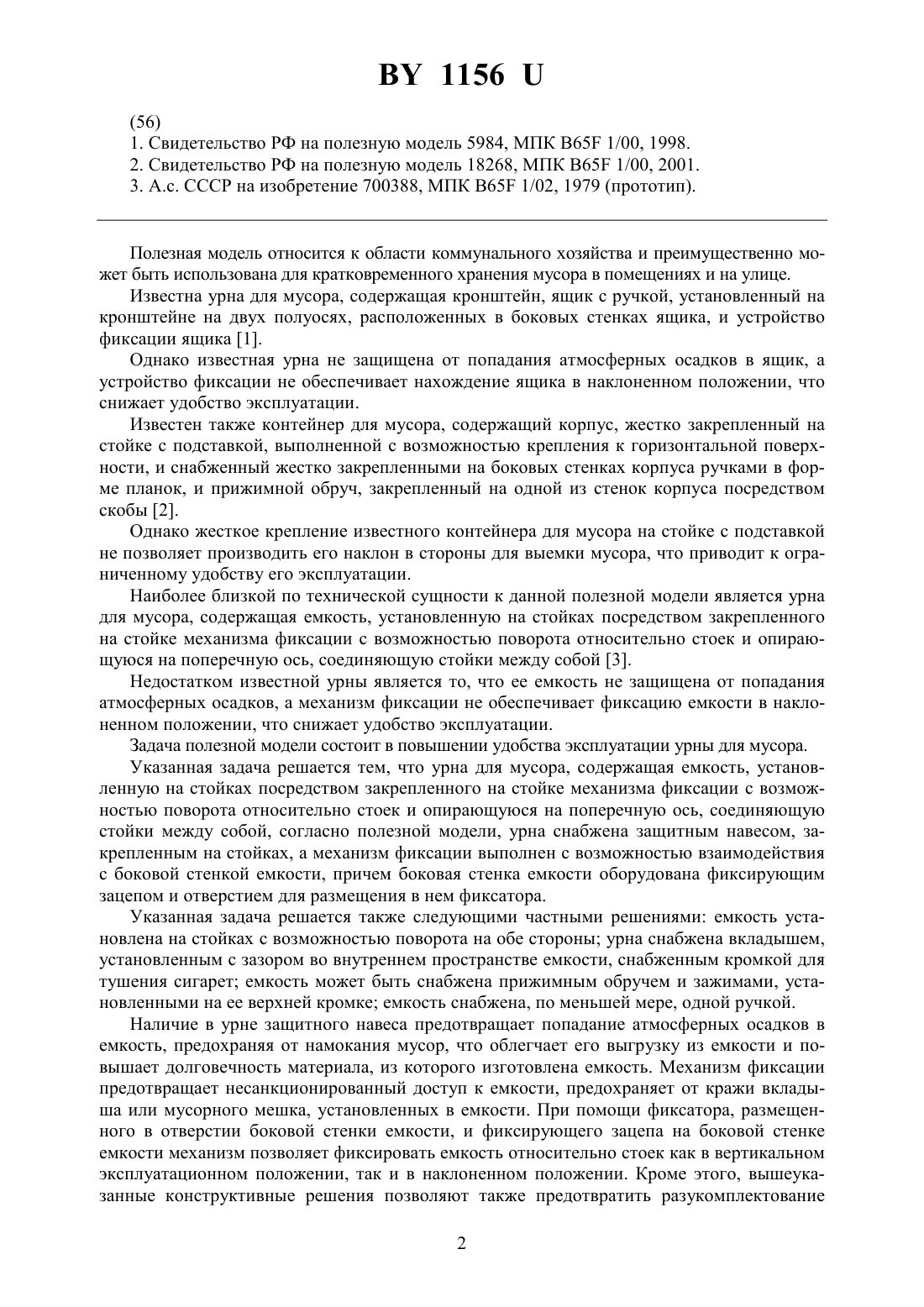

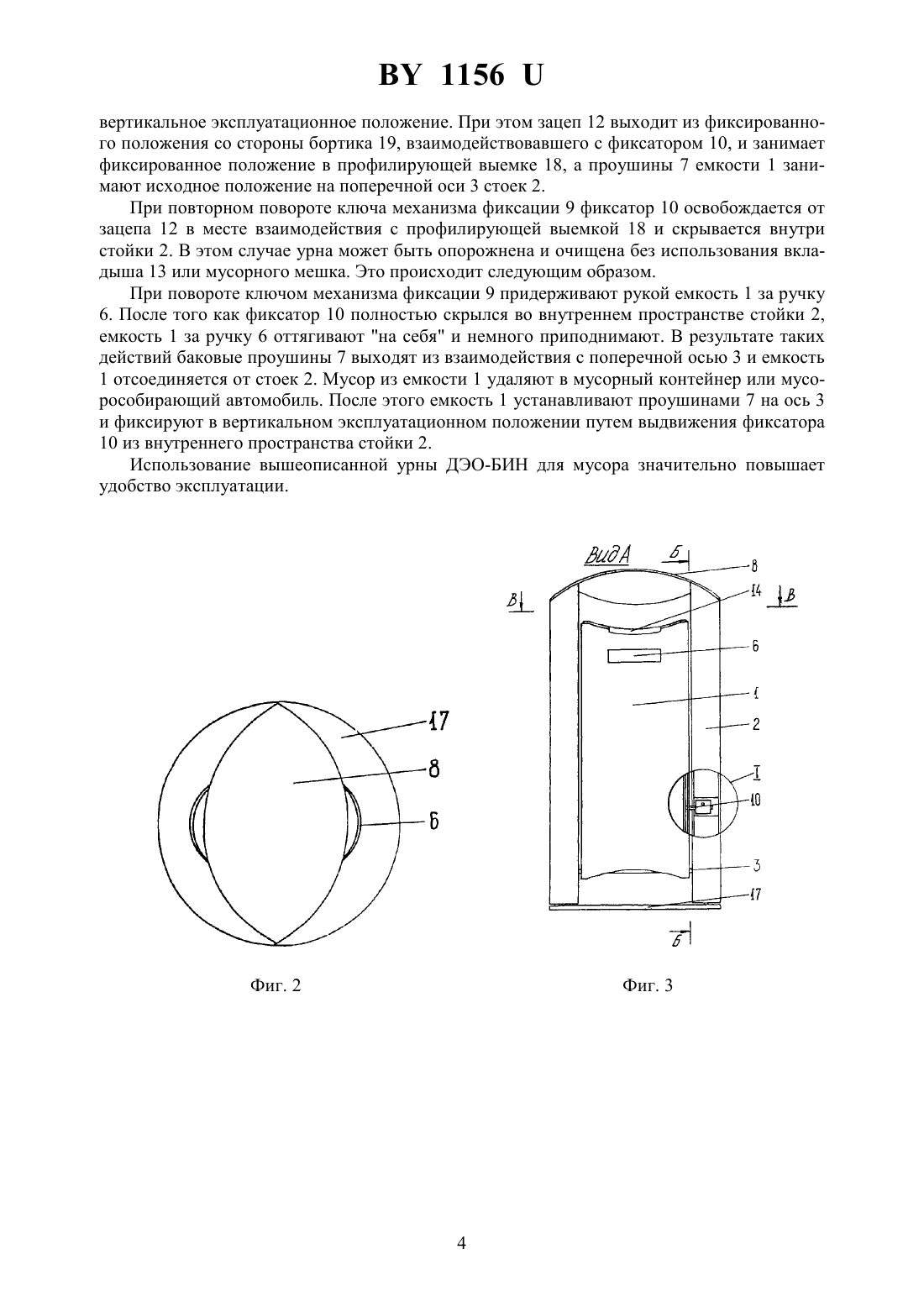

(72) Авторы Остапец Марк Витальевич Марковский Сергей Васильевич Косенков Игорь Юрьевич Запекин Александр Семенович Кашевская Жанна Александровна(73) Патентообладатель Производственноторговое общество с ограниченной ответственностью ЭКОДЭО(57) 1. Урна для мусора, содержащая емкость, установленную на стойках посредством закрепленного на стойке механизма фиксации с возможностью поворота относительно стоек и опирающуюся на поперечную ось, соединяющую стойки между собой, отличающаяся тем, что она снабжена защитным навесом, закрепленным на стойках, а механизм фиксации выполнен с возможностью взаимодействия с боковой стенкой емкости, причем боковая стенка емкости оборудована фиксирующим зацепом и отверстием для размещения в нем фиксатора. 2. Урна по п. 1, отличающаяся тем, что емкость установлена на стойках с возможностью поворота на обе стороны. 3. Урна по п. 1, отличающаяся тем, что она снабжена вкладышем, установленным с зазором во внутреннем пространстве емкости. 4. Урна по п. 3, отличающаяся тем, что вкладыш снабжен кромкой для тушения сигарет. 5. Урна по любому из п. 1 или 2, отличающаяся тем, что емкость снабжена, по меньшей мере, одной ручкой.(56) 1. Свидетельство РФ на полезную модель 5984, МПК 65 1/00, 1998. 2. Свидетельство РФ на полезную модель 18268, МПК 65 1/00, 2001. 3. А.с. СССР на изобретение 700388, МПК 65 1/02, 1979 (прототип). Полезная модель относится к области коммунального хозяйства и преимущественно может быть использована для кратковременного хранения мусора в помещениях и на улице. Известна урна для мусора, содержащая кронштейн, ящик с ручкой, установленный на кронштейне на двух полуосях, расположенных в боковых стенках ящика, и устройство фиксации ящика 1. Однако известная урна не защищена от попадания атмосферных осадков в ящик, а устройство фиксации не обеспечивает нахождение ящика в наклоненном положении, что снижает удобство эксплуатации. Известен также контейнер для мусора, содержащий корпус, жестко закрепленный на стойке с подставкой, выполненной с возможностью крепления к горизонтальной поверхности, и снабженный жестко закрепленными на боковых стенках корпуса ручками в форме планок, и прижимной обруч, закрепленный на одной из стенок корпуса посредством скобы 2. Однако жесткое крепление известного контейнера для мусора на стойке с подставкой не позволяет производить его наклон в стороны для выемки мусора, что приводит к ограниченному удобству его эксплуатации. Наиболее близкой по технической сущности к данной полезной модели является урна для мусора, содержащая емкость, установленную на стойках посредством закрепленного на стойке механизма фиксации с возможностью поворота относительно стоек и опирающуюся на поперечную ось, соединяющую стойки между собой 3. Недостатком известной урны является то, что ее емкость не защищена от попадания атмосферных осадков, а механизм фиксации не обеспечивает фиксацию емкости в наклоненном положении, что снижает удобство эксплуатации. Задача полезной модели состоит в повышении удобства эксплуатации урны для мусора. Указанная задача решается тем, что урна для мусора, содержащая емкость, установленную на стойках посредством закрепленного на стойке механизма фиксации с возможностью поворота относительно стоек и опирающуюся на поперечную ось, соединяющую стойки между собой, согласно полезной модели, урна снабжена защитным навесом, закрепленным на стойках, а механизм фиксации выполнен с возможностью взаимодействия с боковой стенкой емкости, причем боковая стенка емкости оборудована фиксирующим зацепом и отверстием для размещения в нем фиксатора. Указанная задача решается также следующими частными решениями емкость установлена на стойках с возможностью поворота на обе стороны урна снабжена вкладышем,установленным с зазором во внутреннем пространстве емкости, снабженным кромкой для тушения сигарет емкость может быть снабжена прижимным обручем и зажимами, установленными на ее верхней кромке емкость снабжена, по меньшей мере, одной ручкой. Наличие в урне защитного навеса предотвращает попадание атмосферных осадков в емкость, предохраняя от намокания мусор, что облегчает его выгрузку из емкости и повышает долговечность материала, из которого изготовлена емкость. Механизм фиксации предотвращает несанкционированный доступ к емкости, предохраняет от кражи вкладыша или мусорного мешка, установленных в емкости. При помощи фиксатора, размещенного в отверстии боковой стенки емкости, и фиксирующего зацепа на боковой стенке емкости механизм позволяет фиксировать емкость относительно стоек как в вертикальном эксплуатационном положении, так и в наклоненном положении. Кроме этого, вышеуказанные конструктивные решения позволяют также предотвратить разукомплектование 2 1156 урны, а наличие, по меньшей мере, одной ручки на емкости создает удобство обращения с емкостью и позволяет соблюдать необходимые требования гигиены. На фиг. 1 изображена урна для мусора с защитным навесом закругленной формы и емкостью с лицевыми стенками закругленного профиля, вид сбоку. На фиг. 2 - то же, вид сверху. На фиг. 3 - то же, вид по стрелке А на фиг. 1. На фиг. 4 изображен механизм фиксации с перемещаемым фиксатором, размещенный внутри одной из стоек, узелна фиг. З На фиг. 3 изображен разрез Б-Б на фиг. 3. На фиг. 6 изображен разрез В-В на фиг. 3. На фиг. 7 изображена урна, дня мусора с защитным навесом многогранной формы и емкостью с лицевыми стенками многогранного профиля. На фиг. 8 - то же, вид сверху. На фиг. 9 - то же, вид по стрелке Г на фиг. 7. На фиг. 10 изображен разрез Д-Д на фиг. 9. Урна ДЭО-БИН для мусора содержит емкость 1 и стойки 2, соединенные между собой поперечной осью 3 (фиг. 3, 5, 9). Емкость 1 изготовлена из листовой стали или пластика с плоскими боковыми стенками 4 и лицевыми стенками 5 закругленного или многогранного профили (фиг. 6, 10). На лицевых стенках 5 емкости 1 жестко закреплены ручки 6(фиг. 1,2, 7, 8). Боковые стенки 4 емкости 1 на уровне днища (не показано) выполнены с боковыми проушинами 7, взаимодействующими с поперечной осью 3 стоек 2 (фиг. 3). На верхних концах стоек 2 закреплен защитный навес 8 закругленной или многогранной формы (фиг. 2, 8). Стойки 2 выполнены из стали, например, треугольного или Побразного профиля (фиг. 6, 10). Урна также снабжена механизмом фиксации 9, размещенным в одной из стоек 2 и содержащим фиксатор 10, установленный в отверстии 11 с возможностью взаимодействия с зацепом 12 одной из боковых стенок 4 емкости 1 (фиг. 4, 5). Для более быстрого опорожнения емкости 1 урна может быть снабжена вкладышем 13, выполненным из листовой стали, установленным с зазором в емкости 1 и имеющим кромку 14 для тушения сигарет, или прижимным обручем 15 и зажимами 16, установленными на верхней кромке емкости 1, для закрепления мусорного мешка (не показан)(фиг. 1, 6, 10). Стойки 2 выполнены с возможностью крепления к подставке 17, обеспечивая перенос урны в любое месторасположение, или к любой горизонтальной поверхности для стационарного размещения урны. Поперечная ось 3 стоек 2 расположена непосредственно под днищем на таком расстоянии от поверхности крепления стоек 2, чтобы обеспечить достаточное расстояние от нижней кромки защитного навеса 8 до верхней кромки емкости 1,обеспечивая, тем самым, беспрепятственный наклон емкости 1 на обе стороны. Зацеп 12 снабжен профилирующей выемкой 18 и боковым бортиком 19 (фиг. 4, 5), а на наружной стенке одной из стоек 2 выполнено отверстие 20, обеспечивающее доступ к механизму фиксации 9. Опорожнение и очистка урны производятся следующим образом. Поворотом ключа (не показан) механизма фиксации 9 выводят фиксатор 10 из отверстия 11 боковой стенки 4 емкости 1. За ручку 6 оттягивают емкость 1 на себя в одну или другую сторону урны, при этом фиксатор 10 выходит из профилирующей выемки 18 зацепа 12, а сам зацеп 12 вместе с емкостью 1 движется относительно фиксатора 10 и цепляется за него боковым бортиком 19. Боковые проушины 7 поворачиваются вокруг поперечной оси 3 стоек 2. В результате емкость 1 занимает положение НАКЛОНЕНА(фиг. 5). При этом зацеп 12 под весом емкости 1 находится в зафиксированном положении посредством упоре фиксатора 10 в бортик 19. В этом положении извлекают вкладыш 13 из емкости 1 для очистки от мусора и обратно вставляют в емкость 1. В случае использования вместо вкладыша 13 мусорного мешка, отделяют прижимной обруч 15 от верхней кромки емкости 1, зажимы 16 разжимаются, освобождая край мусорного мешка. Для установки мусорного мешка обратно в емкость 1 одевают его край на зажимы 16 и вставляют прижимной обруч 15 в верхнюю кромку емкости 1. При этом зажимы 16 защемляют край мешка на кромке емкости 1 (фиг. 6, 10). Толкая ручку 6 от себя емкость 1 занимает 3 1156 вертикальное эксплуатационное положение. При этом зацеп 12 выходит из фиксированного положения со стороны бортика 19, взаимодействовавшего с фиксатором 10, и занимает фиксированное положение в профилирующей выемке 18, а проушины 7 емкости 1 занимают исходное положение на поперечной оси 3 стоек 2. При повторном повороте ключа механизма фиксации 9 фиксатор 10 освобождается от зацепа 12 в месте взаимодействия с профилирующей выемкой 18 и скрывается внутри стойки 2. В этом случае урна может быть опорожнена и очищена без использования вкладыша 13 или мусорного мешка. Это происходит следующим образом. При повороте ключом механизма фиксации 9 придерживают рукой емкость 1 за ручку 6. После того как фиксатор 10 полностью скрылся во внутреннем пространстве стойки 2,емкость 1 за ручку 6 оттягивают на себя и немного приподнимают. В результате таких действий баковые проушины 7 выходят из взаимодействия с поперечной осью 3 и емкость 1 отсоединяется от стоек 2. Мусор из емкости 1 удаляют в мусорный контейнер или мусорособирающий автомобиль. После этого емкость 1 устанавливают проушинами 7 на ось 3 и фиксируют в вертикальном эксплуатационном положении путем выдвижения фиксатора 10 из внутреннего пространства стойки 2. Использование вышеописанной урны ДЭО-БИН для мусора значительно повышает удобство эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
