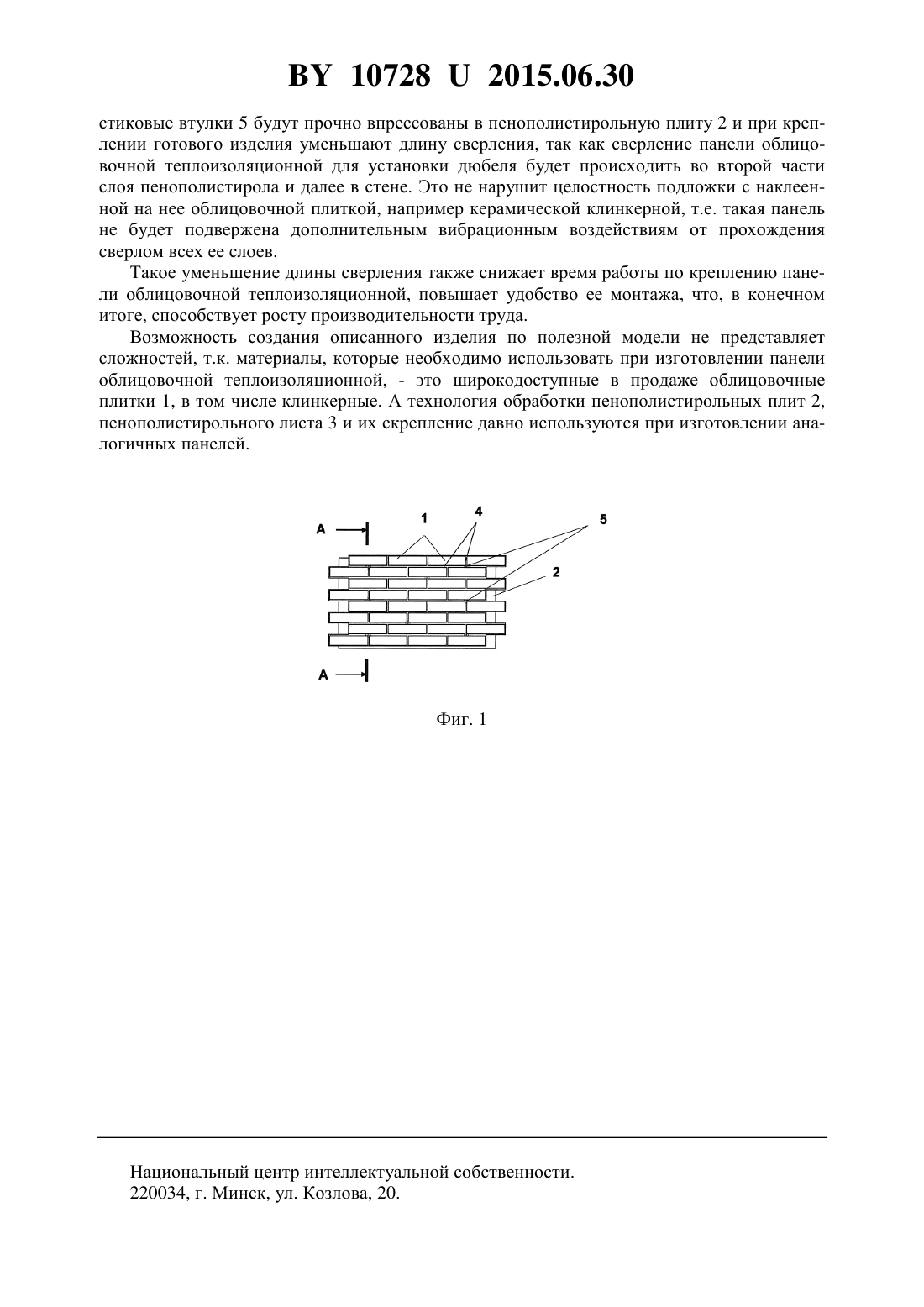

Панель облицовочная теплоизоляционная

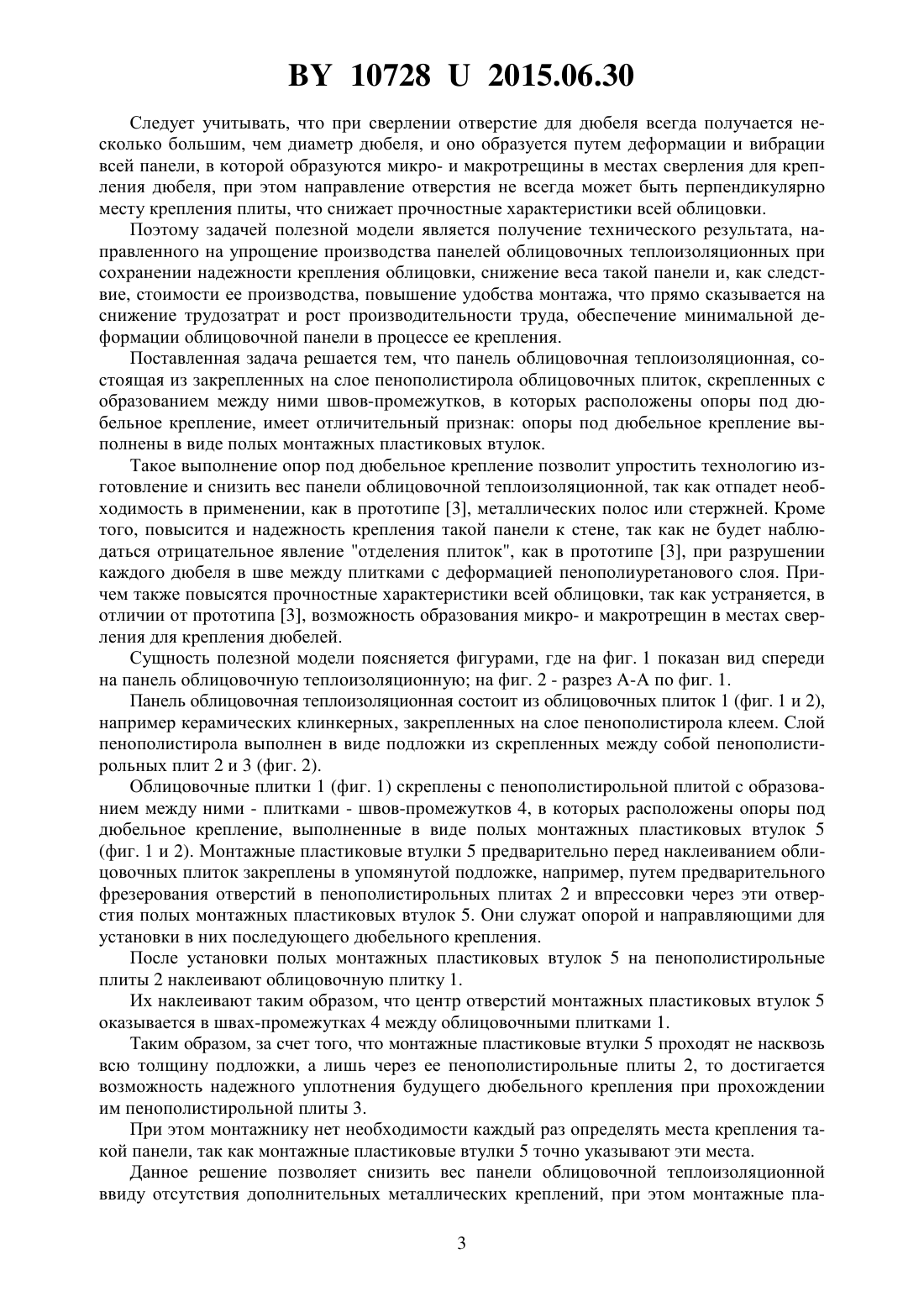

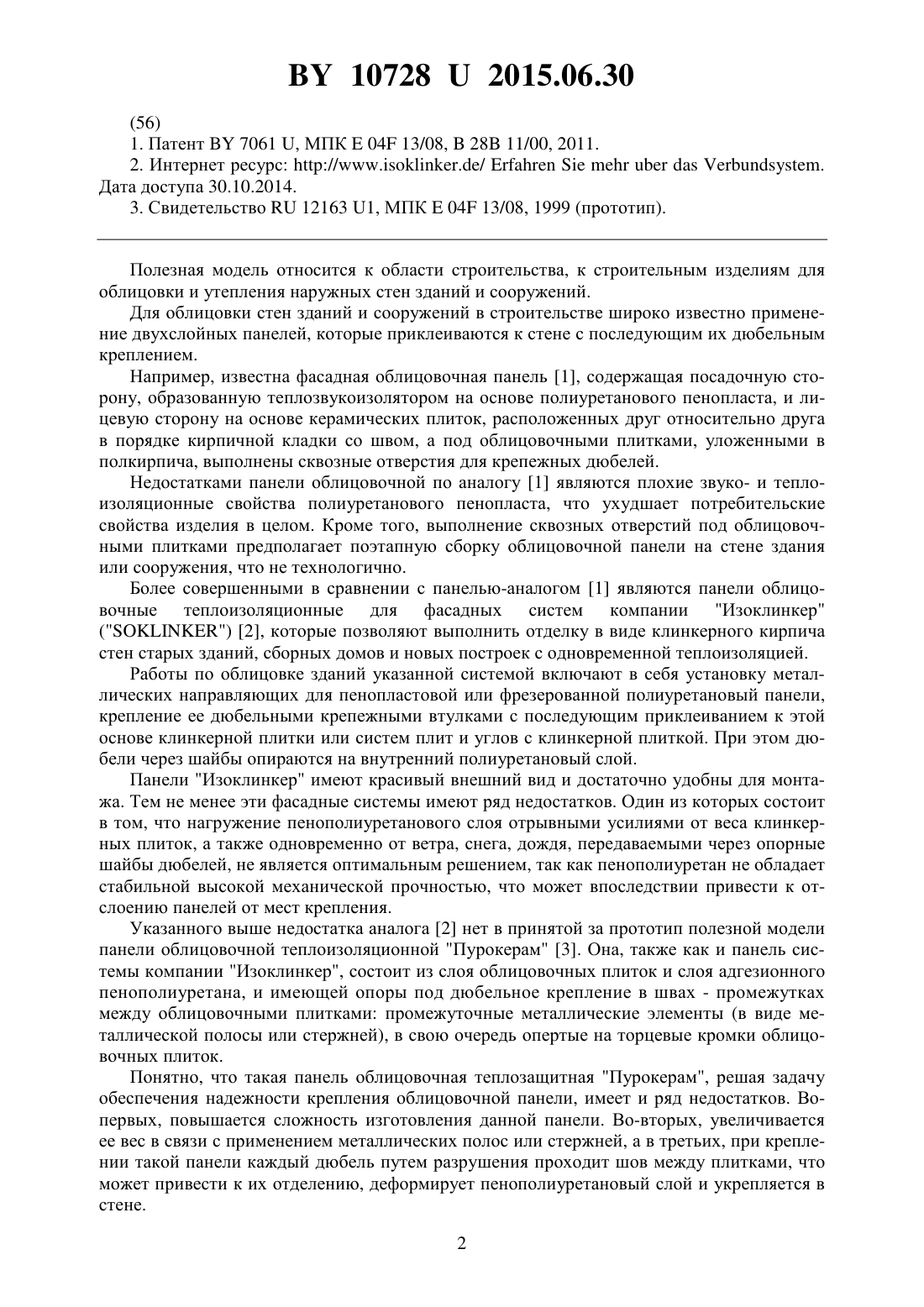

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Кошелев Игорь Петрович(72) Автор Кошелев Игорь Петрович(73) Патентообладатель Кошелев Игорь Петрович(57) Панель облицовочная теплоизоляционная, состоящая из закрепленных на слое пенополистирола облицовочных плиток, скрепленных с образованием между ними швовпромежутков, в которых расположены опоры под дюбельное крепление, отличающаяся тем, что опоры под дюбельное крепление выполнены в виде полых монтажных пластиковых втулок.(56) 1. Патент 7061 , МПК 04 13/08,28 11/00, 2011. 2. Интернет ресурс ///. Дата доступа 30.10.2014. 3. Свидетельство 12163 1, МПК 04 13/08, 1999 (прототип). Полезная модель относится к области строительства, к строительным изделиям для облицовки и утепления наружных стен зданий и сооружений. Для облицовки стен зданий и сооружений в строительстве широко известно применение двухслойных панелей, которые приклеиваются к стене с последующим их дюбельным креплением. Например, известна фасадная облицовочная панель 1, содержащая посадочную сторону, образованную теплозвукоизолятором на основе полиуретанового пенопласта, и лицевую сторону на основе керамических плиток, расположенных друг относительно друга в порядке кирпичной кладки со швом, а под облицовочными плитками, уложенными в полкирпича, выполнены сквозные отверстия для крепежных дюбелей. Недостатками панели облицовочной по аналогу 1 являются плохие звуко- и теплоизоляционные свойства полиуретанового пенопласта, что ухудшает потребительские свойства изделия в целом. Кроме того, выполнение сквозных отверстий под облицовочными плитками предполагает поэтапную сборку облицовочной панели на стене здания или сооружения, что не технологично. Более совершенными в сравнении с панелью-аналогом 1 являются панели облицовочные теплоизоляционные для фасадных систем компании Изоклинкер 2, которые позволяют выполнить отделку в виде клинкерного кирпича стен старых зданий, сборных домов и новых построек с одновременной теплоизоляцией. Работы по облицовке зданий указанной системой включают в себя установку металлических направляющих для пенопластовой или фрезерованной полиуретановый панели,крепление ее дюбельными крепежными втулками с последующим приклеиванием к этой основе клинкерной плитки или систем плит и углов с клинкерной плиткой. При этом дюбели через шайбы опираются на внутренний полиуретановый слой. Панели Изоклинкер имеют красивый внешний вид и достаточно удобны для монтажа. Тем не менее эти фасадные системы имеют ряд недостатков. Один из которых состоит в том, что нагружение пенополиуретанового слоя отрывными усилиями от веса клинкерных плиток, а также одновременно от ветра, снега, дождя, передаваемыми через опорные шайбы дюбелей, не является оптимальным решением, так как пенополиуретан не обладает стабильной высокой механической прочностью, что может впоследствии привести к отслоению панелей от мест крепления. Указанного выше недостатка аналога 2 нет в принятой за прототип полезной модели панели облицовочной теплоизоляционной Пурокерам 3. Она, также как и панель системы компании Изоклинкер, состоит из слоя облицовочных плиток и слоя адгезионного пенополиуретана, и имеющей опоры под дюбельное крепление в швах - промежутках между облицовочными плитками промежуточные металлические элементы (в виде металлической полосы или стержней), в свою очередь опертые на торцевые кромки облицовочных плиток. Понятно, что такая панель облицовочная теплозащитная Пурокерам, решая задачу обеспечения надежности крепления облицовочной панели, имеет и ряд недостатков. Вопервых, повышается сложность изготовления данной панели. Во-вторых, увеличивается ее вес в связи с применением металлических полос или стержней, а в третьих, при креплении такой панели каждый дюбель путем разрушения проходит шов между плитками, что может привести к их отделению, деформирует пенополиуретановый слой и укрепляется в стене. 2 107282015.06.30 Следует учитывать, что при сверлении отверстие для дюбеля всегда получается несколько большим, чем диаметр дюбеля, и оно образуется путем деформации и вибрации всей панели, в которой образуются микро- и макротрещины в местах сверления для крепления дюбеля, при этом направление отверстия не всегда может быть перпендикулярно месту крепления плиты, что снижает прочностные характеристики всей облицовки. Поэтому задачей полезной модели является получение технического результата, направленного на упрощение производства панелей облицовочных теплоизоляционных при сохранении надежности крепления облицовки, снижение веса такой панели и, как следствие, стоимости ее производства, повышение удобства монтажа, что прямо сказывается на снижение трудозатрат и рост производительности труда, обеспечение минимальной деформации облицовочной панели в процессе ее крепления. Поставленная задача решается тем, что панель облицовочная теплоизоляционная, состоящая из закрепленных на слое пенополистирола облицовочных плиток, скрепленных с образованием между ними швов-промежутков, в которых расположены опоры под дюбельное крепление, имеет отличительный признак опоры под дюбельное крепление выполнены в виде полых монтажных пластиковых втулок. Такое выполнение опор под дюбельное крепление позволит упростить технологию изготовление и снизить вес панели облицовочной теплоизоляционной, так как отпадет необходимость в применении, как в прототипе 3, металлических полос или стержней. Кроме того, повысится и надежность крепления такой панели к стене, так как не будет наблюдаться отрицательное явление отделения плиток, как в прототипе 3, при разрушении каждого дюбеля в шве между плитками с деформацией пенополиуретанового слоя. Причем также повысятся прочностные характеристики всей облицовки, так как устраняется, в отличии от прототипа 3, возможность образования микро- и макротрещин в местах сверления для крепления дюбелей. Сущность полезной модели поясняется фигурами, где на фиг. 1 показан вид спереди на панель облицовочную теплоизоляционную на фиг. 2 - разрез А-А по фиг. 1. Панель облицовочная теплоизоляционная состоит из облицовочных плиток 1 (фиг. 1 и 2),например керамических клинкерных, закрепленных на слое пенополистирола клеем. Слой пенополистирола выполнен в виде подложки из скрепленных между собой пенополистирольных плит 2 и 3 (фиг. 2). Облицовочные плитки 1 (фиг. 1) скреплены с пенополистирольной плитой с образованием между ними - плитками - швов-промежутков 4, в которых расположены опоры под дюбельное крепление, выполненные в виде полых монтажных пластиковых втулок 5(фиг. 1 и 2). Монтажные пластиковые втулки 5 предварительно перед наклеиванием облицовочных плиток закреплены в упомянутой подложке, например, путем предварительного фрезерования отверстий в пенополистирольных плитах 2 и впрессовки через эти отверстия полых монтажных пластиковых втулок 5. Они служат опорой и направляющими для установки в них последующего дюбельного крепления. После установки полых монтажных пластиковых втулок 5 на пенополистирольные плиты 2 наклеивают облицовочную плитку 1. Их наклеивают таким образом, что центр отверстий монтажных пластиковых втулок 5 оказывается в швах-промежутках 4 между облицовочными плитками 1. Таким образом, за счет того, что монтажные пластиковые втулки 5 проходят не насквозь всю толщину подложки, а лишь через ее пенополистирольные плиты 2, то достигается возможность надежного уплотнения будущего дюбельного крепления при прохождении им пенополистирольной плиты 3. При этом монтажнику нет необходимости каждый раз определять места крепления такой панели, так как монтажные пластиковые втулки 5 точно указывают эти места. Данное решение позволяет снизить вес панели облицовочной теплоизоляционной ввиду отсутствия дополнительных металлических креплений, при этом монтажные пла 3 107282015.06.30 стиковые втулки 5 будут прочно впрессованы в пенополистирольную плиту 2 и при креплении готового изделия уменьшают длину сверления, так как сверление панели облицовочной теплоизоляционной для установки дюбеля будет происходить во второй части слоя пенополистирола и далее в стене. Это не нарушит целостность подложки с наклеенной на нее облицовочной плиткой, например керамической клинкерной, т.е. такая панель не будет подвержена дополнительным вибрационным воздействиям от прохождения сверлом всех ее слоев. Такое уменьшение длины сверления также снижает время работы по креплению панели облицовочной теплоизоляционной, повышает удобство ее монтажа, что, в конечном итоге, способствует росту производительности труда. Возможность создания описанного изделия по полезной модели не представляет сложностей, т.к. материалы, которые необходимо использовать при изготовлении панели облицовочной теплоизоляционной, - это широкодоступные в продаже облицовочные плитки 1, в том числе клинкерные. А технология обработки пенополистирольных плит 2,пенополистирольного листа 3 и их скрепление давно используются при изготовлении аналогичных панелей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
