Лампа светодиодная с функцией аварийного режима

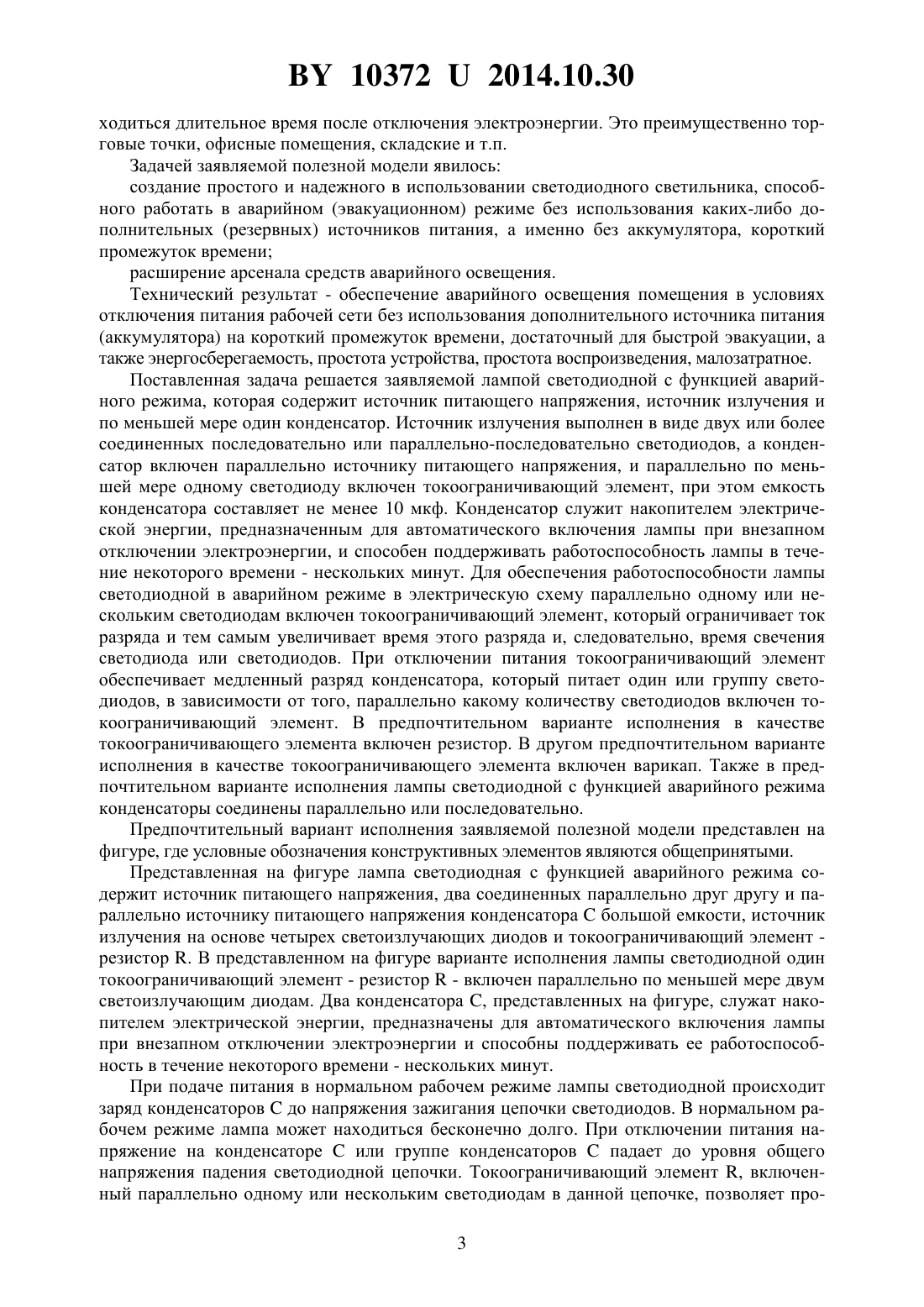

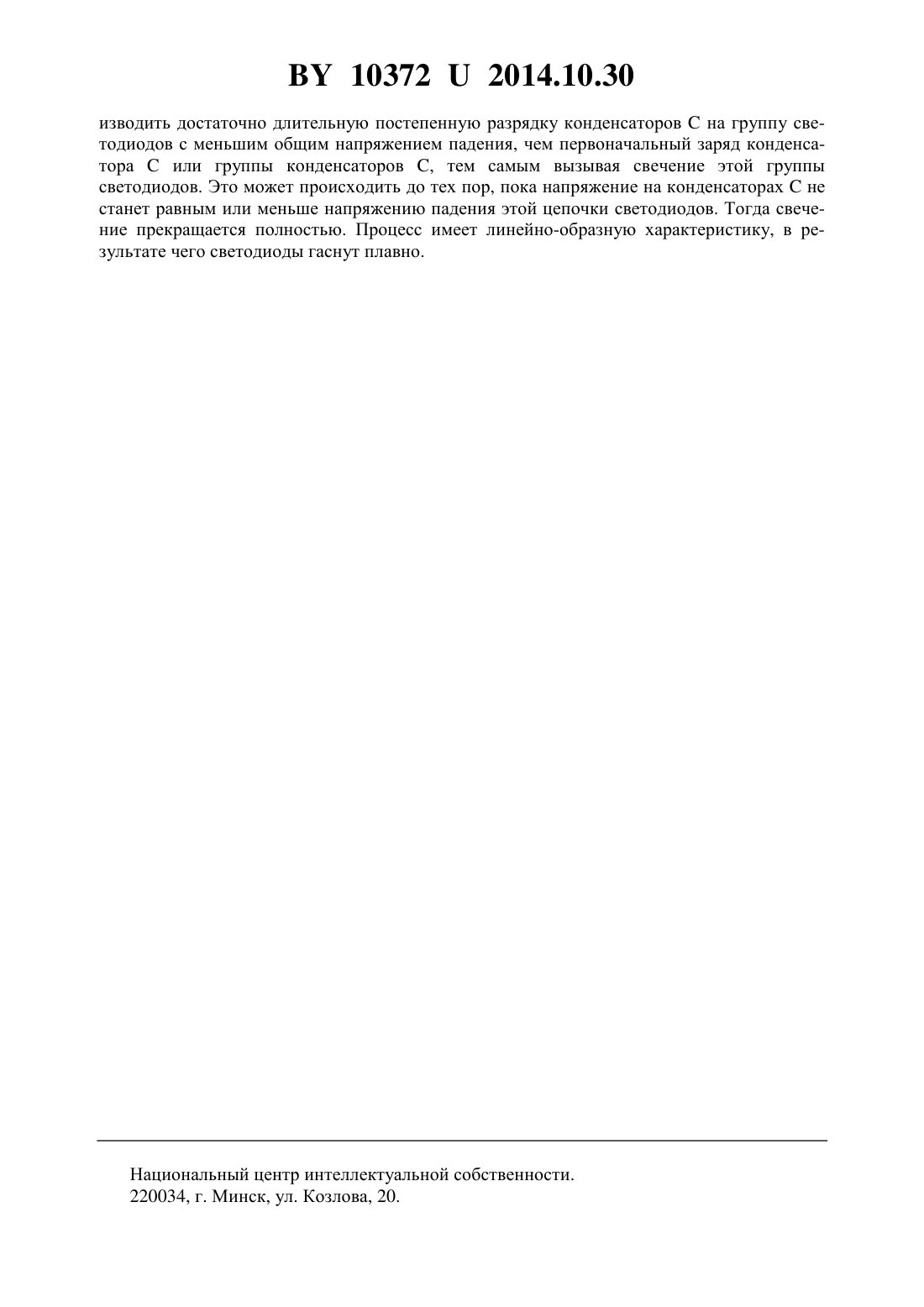

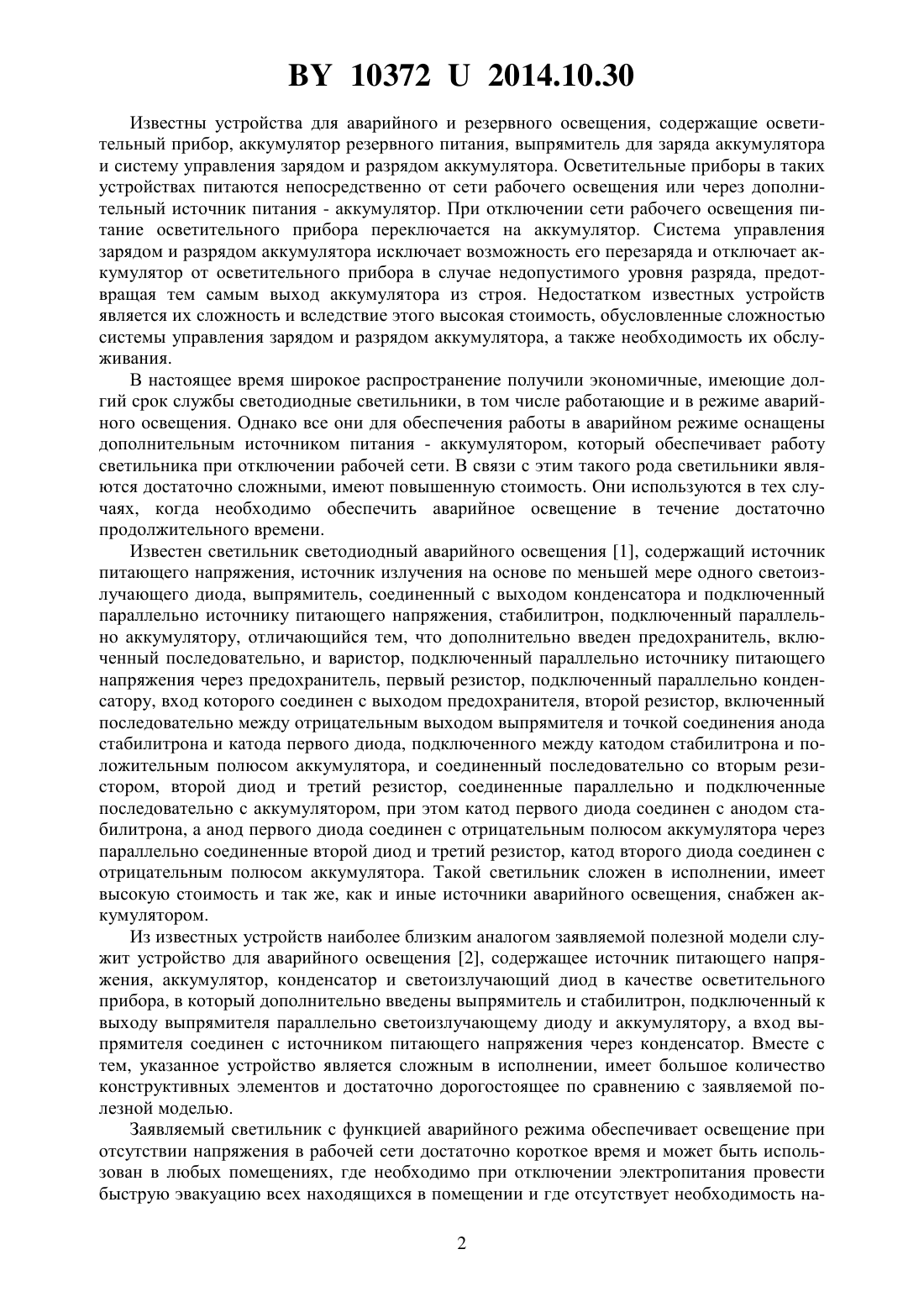

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Частное торгово-производственное унитарное предприятие Светодиодные Технологии(72) Автор Ряго Александр Сергеевич(73) Патентообладатель Частное торговопроизводственное унитарное предприятие Светодиодные Технологии(57) 1. Лампа светодиодная с функцией аварийного режима, содержащая источник питающего напряжения, источник излучения и по меньшей мере один конденсатор, отличающаяся тем, что источник излучения выполнен в виде двух или более соединенных последовательно или параллельно-последовательно светодиодов, конденсатор включен параллельно источнику питающего напряжения, при этом параллельно по меньшей мере одному светодиоду включен токоограничивающий элемент, а емкость конденсатора составляет не менее 10 мкф. 2. Лампа светодиодная с функцией аварийного режима по п. 1, отличающаяся тем,что в качестве токоограничивающего элемента выступает резистор или варикап. 3. Лампа светодиодная с функцией аварийного режима по п. 1, отличающаяся тем,что конденсаторы соединены последовательно или параллельно. Полезная модель относится к осветительным устройствам, а именно к светодиодным лампам с функцией аварийного режима, и может служить как основным источником света, так и аварийным. Заявляемая полезная модель может быть использована в производственных, общественных, жилых зданиях и объектах различного назначения. 103722014.10.30 Известны устройства для аварийного и резервного освещения, содержащие осветительный прибор, аккумулятор резервного питания, выпрямитель для заряда аккумулятора и систему управления зарядом и разрядом аккумулятора. Осветительные приборы в таких устройствах питаются непосредственно от сети рабочего освещения или через дополнительный источник питания - аккумулятор. При отключении сети рабочего освещения питание осветительного прибора переключается на аккумулятор. Система управления зарядом и разрядом аккумулятора исключает возможность его перезаряда и отключает аккумулятор от осветительного прибора в случае недопустимого уровня разряда, предотвращая тем самым выход аккумулятора из строя. Недостатком известных устройств является их сложность и вследствие этого высокая стоимость, обусловленные сложностью системы управления зарядом и разрядом аккумулятора, а также необходимость их обслуживания. В настоящее время широкое распространение получили экономичные, имеющие долгий срок службы светодиодные светильники, в том числе работающие и в режиме аварийного освещения. Однако все они для обеспечения работы в аварийном режиме оснащены дополнительным источником питания - аккумулятором, который обеспечивает работу светильника при отключении рабочей сети. В связи с этим такого рода светильники являются достаточно сложными, имеют повышенную стоимость. Они используются в тех случаях, когда необходимо обеспечить аварийное освещение в течение достаточно продолжительного времени. Известен светильник светодиодный аварийного освещения 1, содержащий источник питающего напряжения, источник излучения на основе по меньшей мере одного светоизлучающего диода, выпрямитель, соединенный с выходом конденсатора и подключенный параллельно источнику питающего напряжения, стабилитрон, подключенный параллельно аккумулятору, отличающийся тем, что дополнительно введен предохранитель, включенный последовательно, и варистор, подключенный параллельно источнику питающего напряжения через предохранитель, первый резистор, подключенный параллельно конденсатору, вход которого соединен с выходом предохранителя, второй резистор, включенный последовательно между отрицательным выходом выпрямителя и точкой соединения анода стабилитрона и катода первого диода, подключенного между катодом стабилитрона и положительным полюсом аккумулятора, и соединенный последовательно со вторым резистором, второй диод и третий резистор, соединенные параллельно и подключенные последовательно с аккумулятором, при этом катод первого диода соединен с анодом стабилитрона, а анод первого диода соединен с отрицательным полюсом аккумулятора через параллельно соединенные второй диод и третий резистор, катод второго диода соединен с отрицательным полюсом аккумулятора. Такой светильник сложен в исполнении, имеет высокую стоимость и так же, как и иные источники аварийного освещения, снабжен аккумулятором. Из известных устройств наиболее близким аналогом заявляемой полезной модели служит устройство для аварийного освещения 2, содержащее источник питающего напряжения, аккумулятор, конденсатор и светоизлучающий диод в качестве осветительного прибора, в который дополнительно введены выпрямитель и стабилитрон, подключенный к выходу выпрямителя параллельно светоизлучающему диоду и аккумулятору, а вход выпрямителя соединен с источником питающего напряжения через конденсатор. Вместе с тем, указанное устройство является сложным в исполнении, имеет большое количество конструктивных элементов и достаточно дорогостоящее по сравнению с заявляемой полезной моделью. Заявляемый светильник с функцией аварийного режима обеспечивает освещение при отсутствии напряжения в рабочей сети достаточно короткое время и может быть использован в любых помещениях, где необходимо при отключении электропитания провести быструю эвакуацию всех находящихся в помещении и где отсутствует необходимость на 2 103722014.10.30 ходиться длительное время после отключения электроэнергии. Это преимущественно торговые точки, офисные помещения, складские и т.п. Задачей заявляемой полезной модели явилось создание простого и надежного в использовании светодиодного светильника, способного работать в аварийном (эвакуационном) режиме без использования каких-либо дополнительных (резервных) источников питания, а именно без аккумулятора, короткий промежуток времени расширение арсенала средств аварийного освещения. Технический результат - обеспечение аварийного освещения помещения в условиях отключения питания рабочей сети без использования дополнительного источника питания(аккумулятора) на короткий промежуток времени, достаточный для быстрой эвакуации, а также энергосберегаемость, простота устройства, простота воспроизведения, малозатратное. Поставленная задача решается заявляемой лампой светодиодной с функцией аварийного режима, которая содержит источник питающего напряжения, источник излучения и по меньшей мере один конденсатор. Источник излучения выполнен в виде двух или более соединенных последовательно или параллельно-последовательно светодиодов, а конденсатор включен параллельно источнику питающего напряжения, и параллельно по меньшей мере одному светодиоду включен токоограничивающий элемент, при этом емкость конденсатора составляет не менее 10 мкф. Конденсатор служит накопителем электрической энергии, предназначенным для автоматического включения лампы при внезапном отключении электроэнергии, и способен поддерживать работоспособность лампы в течение некоторого времени - нескольких минут. Для обеспечения работоспособности лампы светодиодной в аварийном режиме в электрическую схему параллельно одному или нескольким светодиодам включен токоограничивающий элемент, который ограничивает ток разряда и тем самым увеличивает время этого разряда и, следовательно, время свечения светодиода или светодиодов. При отключении питания токоограничивающий элемент обеспечивает медленный разряд конденсатора, который питает один или группу светодиодов, в зависимости от того, параллельно какому количеству светодиодов включен токоограничивающий элемент. В предпочтительном варианте исполнения в качестве токоограничивающего элемента включен резистор. В другом предпочтительном варианте исполнения в качестве токоограничивающего элемента включен варикап. Также в предпочтительном варианте исполнения лампы светодиодной с функцией аварийного режима конденсаторы соединены параллельно или последовательно. Предпочтительный вариант исполнения заявляемой полезной модели представлен на фигуре, где условные обозначения конструктивных элементов являются общепринятыми. Представленная на фигуре лампа светодиодная с функцией аварийного режима содержит источник питающего напряжения, два соединенных параллельно друг другу и параллельно источнику питающего напряжения конденсаторабольшой емкости, источник излучения на основе четырех светоизлучающих диодов и токоограничивающий элемент резистор . В представленном на фигуре варианте исполнения лампы светодиодной один токоограничивающий элемент - резистор- включен параллельно по меньшей мере двум светоизлучающим диодам. Два конденсатора , представленных на фигуре, служат накопителем электрической энергии, предназначены для автоматического включения лампы при внезапном отключении электроэнергии и способны поддерживать ее работоспособность в течение некоторого времени - нескольких минут. При подаче питания в нормальном рабочем режиме лампы светодиодной происходит заряд конденсаторовдо напряжения зажигания цепочки светодиодов. В нормальном рабочем режиме лампа может находиться бесконечно долго. При отключении питания напряжение на конденсатореили группе конденсаторовпадает до уровня общего напряжения падения светодиодной цепочки. Токоограничивающий элемент , включенный параллельно одному или нескольким светодиодам в данной цепочке, позволяет про 3 103722014.10.30 изводить достаточно длительную постепенную разрядку конденсаторовна группу светодиодов с меньшим общим напряжением падения, чем первоначальный заряд конденсатораили группы конденсаторов , тем самым вызывая свечение этой группы светодиодов. Это может происходить до тех пор, пока напряжение на конденсаторахне станет равным или меньше напряжению падения этой цепочки светодиодов. Тогда свечение прекращается полностью. Процесс имеет линейно-образную характеристику, в результате чего светодиоды гаснут плавно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
