Держатель для продукта в виде “изделия на палочке”

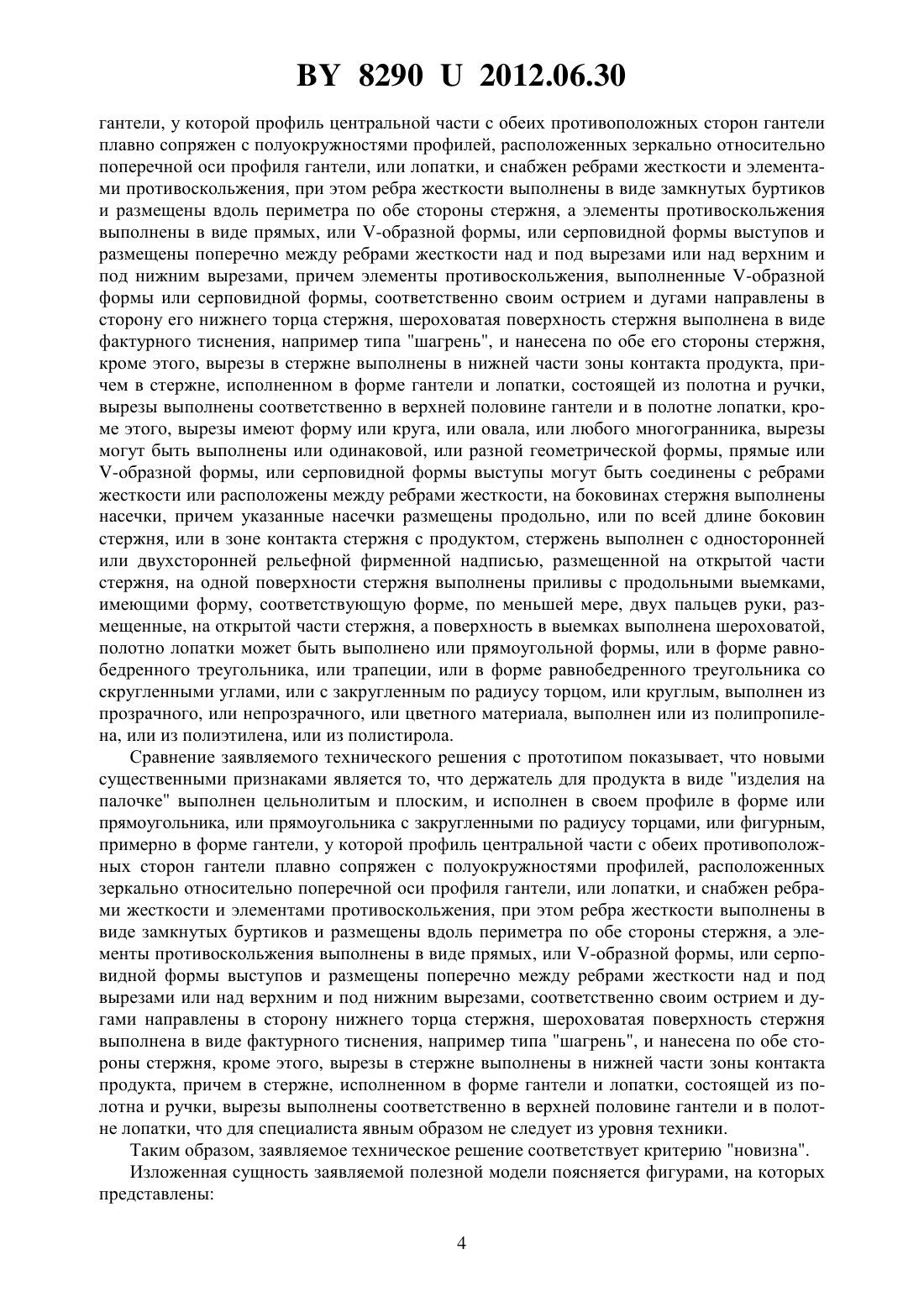

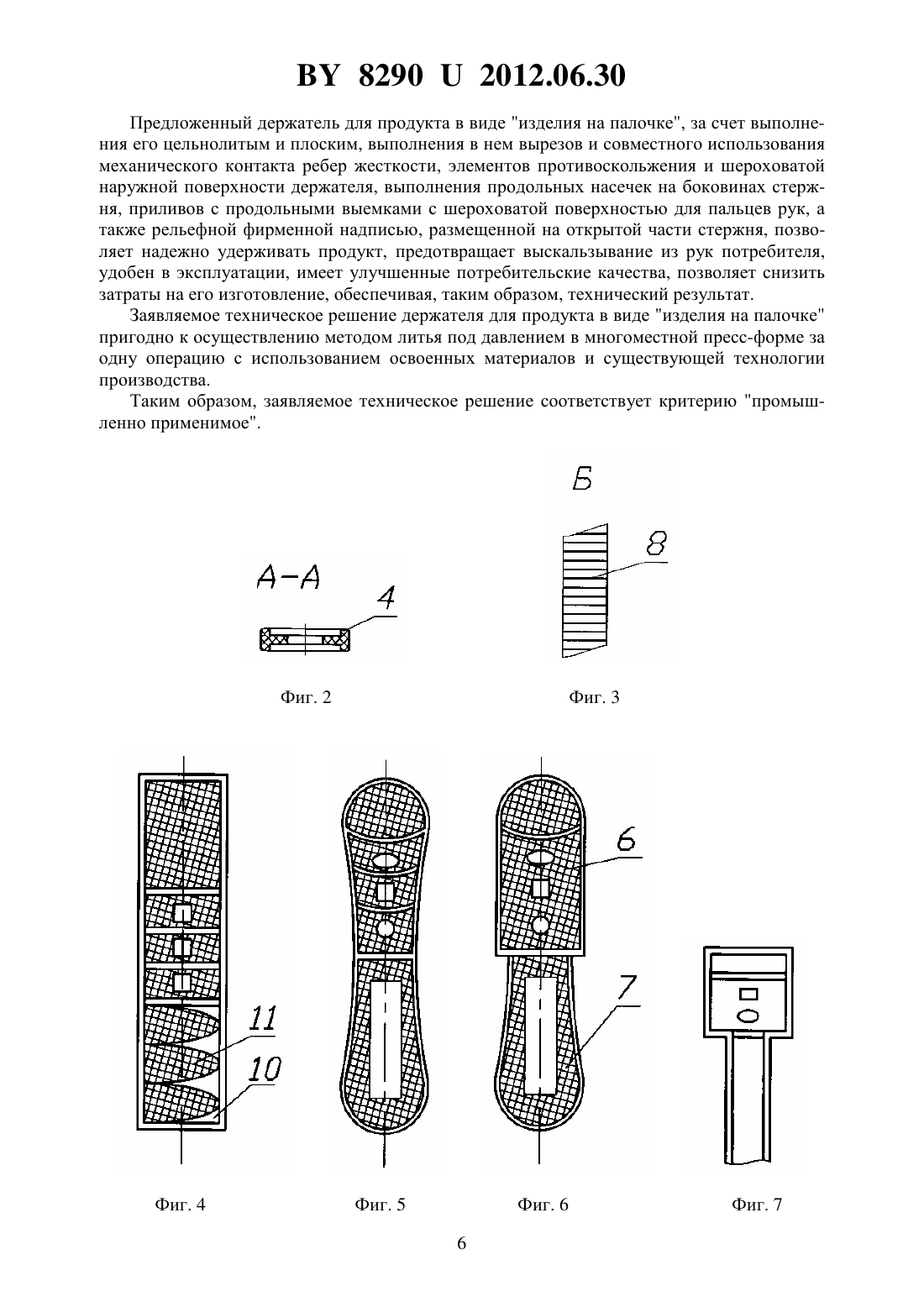

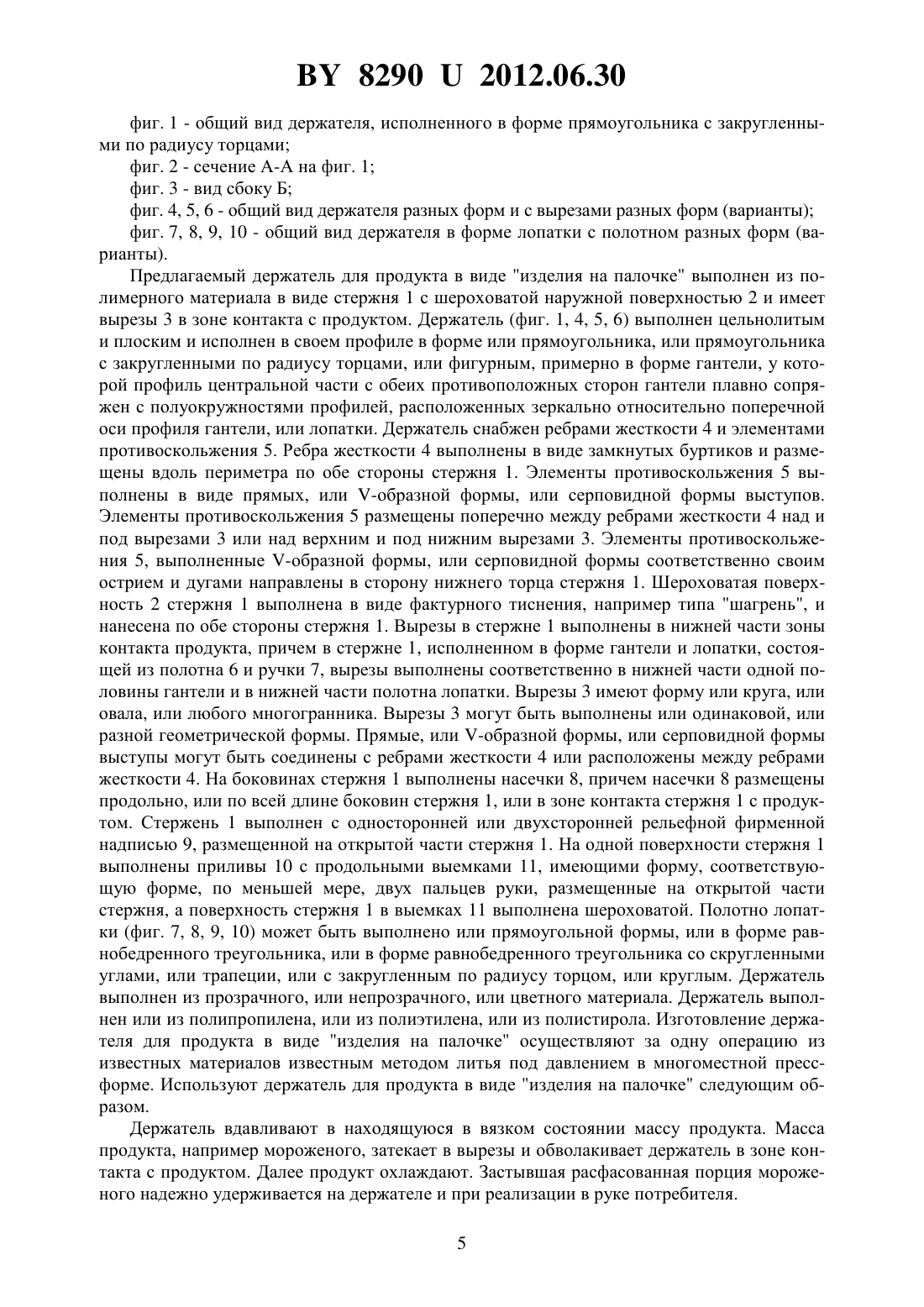

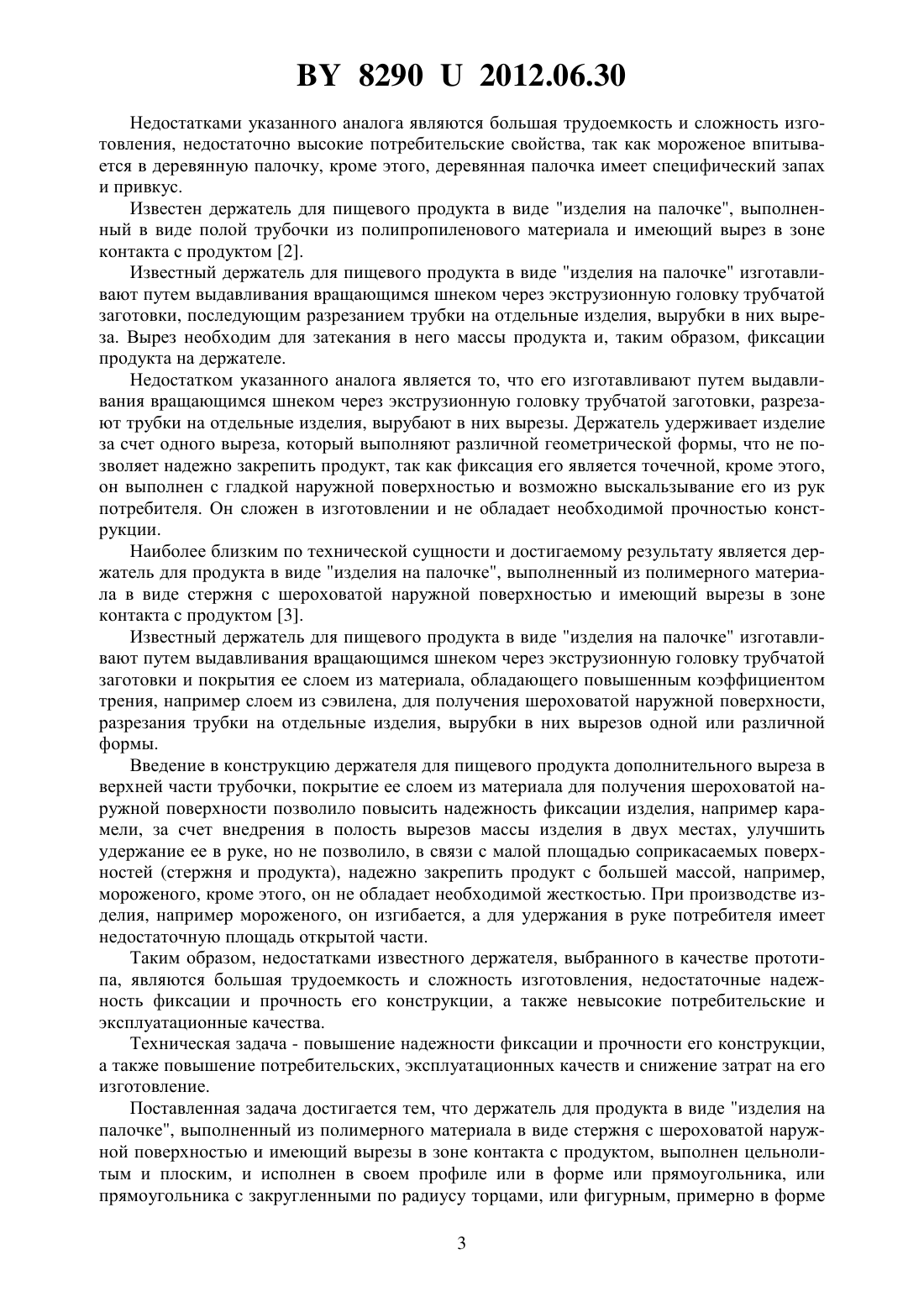

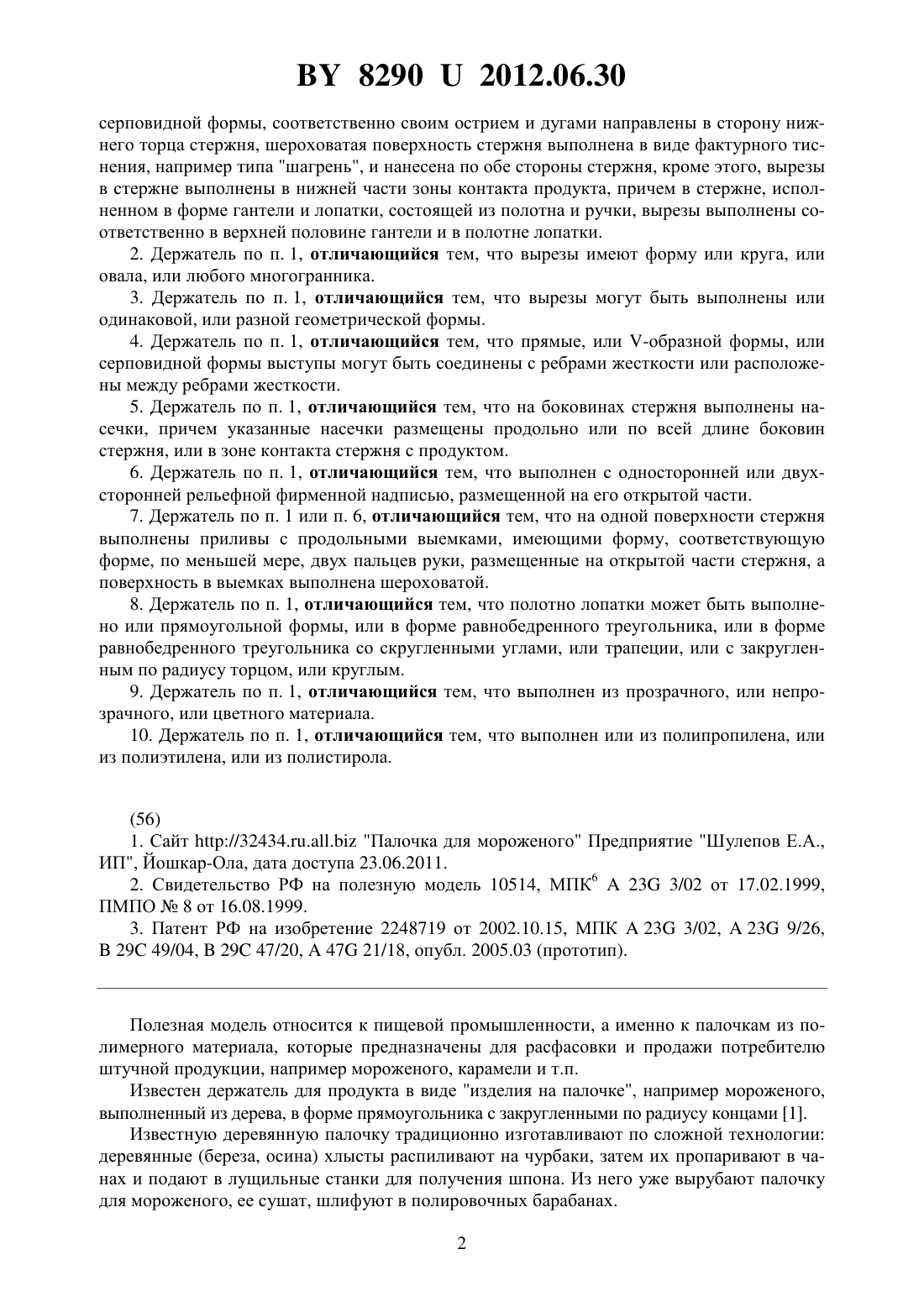

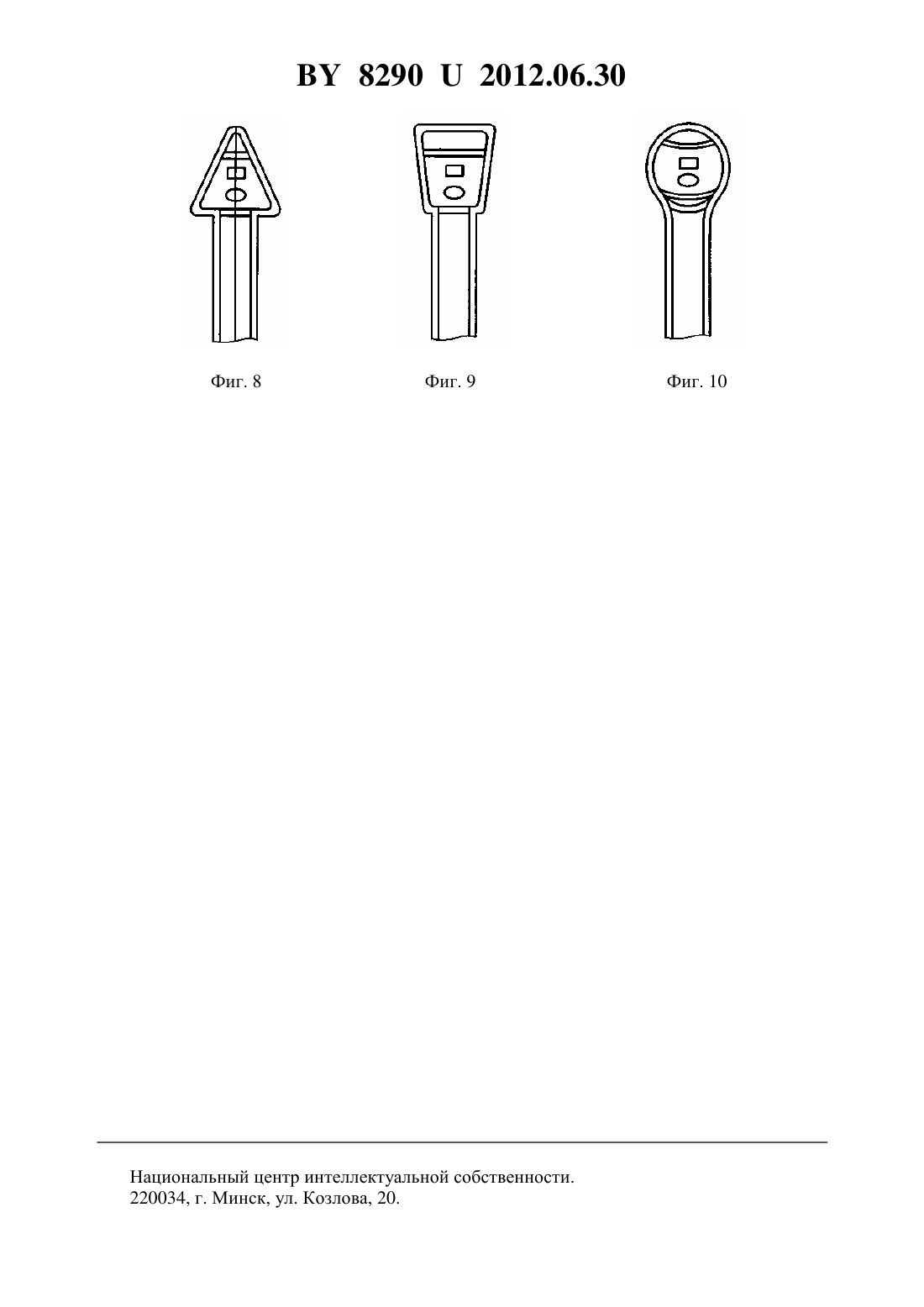

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДЕРЖАТЕЛЬ ДЛЯ ПРОДУКТА В ВИДЕ ИЗДЕЛИЯ НА ПАЛОЧКЕ(71) Заявители Усов Петр Петрович Лысенков Александр Владимирович(72) Авторы Усов Петр Петрович Лысенков Александр Владимирович Погребной Леонид Яковлевич(73) Патентообладатели Усов Петр Петрович Лысенков Александр Владимирович(57) 1. Держатель для продукта в виде изделия на палочке, выполненный из полимерного материала в виде стержня с шероховатой наружной поверхностью и имеющий вырезы в зоне контакта с продуктом, отличающийся тем, что выполнен цельнолитым и плоским, и исполнен в своем профиле в форме или прямоугольника, или прямоугольника с закругленными по радиусу торцами, или фигурным, примерно в форме гантели, у которой профиль центральной части с обеих противоположных сторон гантели плавно сопряжен с полуокружностями профилей, расположенных зеркально относительно поперечной оси профиля гантели, или лопатки, и снабжен ребрами жесткости и элементами противоскольжения, при этом ребра жесткости выполнены в виде замкнутых буртиков и размещены вдоль периметра по обе стороны стержня, а элементы противоскольжения выполнены в виде прямых, или -образной формы, или серповидной формы выступов и размещены поперечно между ребрами жесткости над и под вырезами или над верхним и под нижним вырезами, причем элементы противоскольжения, выполненные -образной формы или 82902012.06.30 серповидной формы, соответственно своим острием и дугами направлены в сторону нижнего торца стержня, шероховатая поверхность стержня выполнена в виде фактурного тиснения, например типа шагрень, и нанесена по обе стороны стержня, кроме этого, вырезы в стержне выполнены в нижней части зоны контакта продукта, причем в стержне, исполненном в форме гантели и лопатки, состоящей из полотна и ручки, вырезы выполнены соответственно в верхней половине гантели и в полотне лопатки. 2. Держатель по п. 1, отличающийся тем, что вырезы имеют форму или круга, или овала, или любого многогранника. 3. Держатель по п. 1, отличающийся тем, что вырезы могут быть выполнены или одинаковой, или разной геометрической формы. 4. Держатель по п. 1, отличающийся тем, что прямые, или -образной формы, или серповидной формы выступы могут быть соединены с ребрами жесткости или расположены между ребрами жесткости. 5. Держатель по п. 1, отличающийся тем, что на боковинах стержня выполнены насечки, причем указанные насечки размещены продольно или по всей длине боковин стержня, или в зоне контакта стержня с продуктом. 6. Держатель по п. 1, отличающийся тем, что выполнен с односторонней или двухсторонней рельефной фирменной надписью, размещенной на его открытой части. 7. Держатель по п. 1 или п. 6, отличающийся тем, что на одной поверхности стержня выполнены приливы с продольными выемками, имеющими форму, соответствующую форме, по меньшей мере, двух пальцев руки, размещенные на открытой части стержня, а поверхность в выемках выполнена шероховатой. 8. Держатель по п. 1, отличающийся тем, что полотно лопатки может быть выполнено или прямоугольной формы, или в форме равнобедренного треугольника, или в форме равнобедренного треугольника со скругленными углами, или трапеции, или с закругленным по радиусу торцом, или круглым. 9. Держатель по п. 1, отличающийся тем, что выполнен из прозрачного, или непрозрачного, или цветного материала. 10. Держатель по п. 1, отличающийся тем, что выполнен или из полипропилена, или из полиэтилена, или из полистирола.(56) 1. Сайт //32434 Палочка для мороженого Предприятие Шулепов Е.А.,ИП, Йошкар-Ола, дата доступа 23.06.2011. 2. Свидетельство РФ на полезную модель 10514, МПК 623 3/02 от 17.02.1999,ПМПО 8 от 16.08.1999. 3. Патент РФ на изобретение 2248719 от 2002.10.15, МПК 23 3/02,23 9/26, 29 49/04,29 47/20,47 21/18, опубл. 2005.03 (прототип). Полезная модель относится к пищевой промышленности, а именно к палочкам из полимерного материала, которые предназначены для расфасовки и продажи потребителю штучной продукции, например мороженого, карамели и т.п. Известен держатель для продукта в виде изделия на палочке, например мороженого,выполненный из дерева, в форме прямоугольника с закругленными по радиусу концами 1. Известную деревянную палочку традиционно изготавливают по сложной технологии деревянные (береза, осина) хлысты распиливают на чурбаки, затем их пропаривают в чанах и подают в лущильные станки для получения шпона. Из него уже вырубают палочку для мороженого, ее сушат, шлифуют в полировочных барабанах. 2 82902012.06.30 Недостатками указанного аналога являются большая трудоемкость и сложность изготовления, недостаточно высокие потребительские свойства, так как мороженое впитывается в деревянную палочку, кроме этого, деревянная палочка имеет специфический запах и привкус. Известен держатель для пищевого продукта в виде изделия на палочке, выполненный в виде полой трубочки из полипропиленового материала и имеющий вырез в зоне контакта с продуктом 2. Известный держатель для пищевого продукта в виде изделия на палочке изготавливают путем выдавливания вращающимся шнеком через экструзионную головку трубчатой заготовки, последующим разрезанием трубки на отдельные изделия, вырубки в них выреза. Вырез необходим для затекания в него массы продукта и, таким образом, фиксации продукта на держателе. Недостатком указанного аналога является то, что его изготавливают путем выдавливания вращающимся шнеком через экструзионную головку трубчатой заготовки, разрезают трубки на отдельные изделия, вырубают в них вырезы. Держатель удерживает изделие за счет одного выреза, который выполняют различной геометрической формы, что не позволяет надежно закрепить продукт, так как фиксация его является точечной, кроме этого,он выполнен с гладкой наружной поверхностью и возможно выскальзывание его из рук потребителя. Он сложен в изготовлении и не обладает необходимой прочностью конструкции. Наиболее близким по технической сущности и достигаемому результату является держатель для продукта в виде изделия на палочке, выполненный из полимерного материала в виде стержня с шероховатой наружной поверхностью и имеющий вырезы в зоне контакта с продуктом 3. Известный держатель для пищевого продукта в виде изделия на палочке изготавливают путем выдавливания вращающимся шнеком через экструзионную головку трубчатой заготовки и покрытия ее слоем из материала, обладающего повышенным коэффициентом трения, например слоем из сэвилена, для получения шероховатой наружной поверхности,разрезания трубки на отдельные изделия, вырубки в них вырезов одной или различной формы. Введение в конструкцию держателя для пищевого продукта дополнительного выреза в верхней части трубочки, покрытие ее слоем из материала для получения шероховатой наружной поверхности позволило повысить надежность фиксации изделия, например карамели, за счет внедрения в полость вырезов массы изделия в двух местах, улучшить удержание ее в руке, но не позволило, в связи с малой площадью соприкасаемых поверхностей (стержня и продукта), надежно закрепить продукт с большей массой, например,мороженого, кроме этого, он не обладает необходимой жесткостью. При производстве изделия, например мороженого, он изгибается, а для удержания в руке потребителя имеет недостаточную площадь открытой части. Таким образом, недостатками известного держателя, выбранного в качестве прототипа, являются большая трудоемкость и сложность изготовления, недостаточные надежность фиксации и прочность его конструкции, а также невысокие потребительские и эксплуатационные качества. Техническая задача - повышение надежности фиксации и прочности его конструкции,а также повышение потребительских, эксплуатационных качеств и снижение затрат на его изготовление. Поставленная задача достигается тем, что держатель для продукта в виде изделия на палочке, выполненный из полимерного материала в виде стержня с шероховатой наружной поверхностью и имеющий вырезы в зоне контакта с продуктом, выполнен цельнолитым и плоским, и исполнен в своем профиле или в форме или прямоугольника, или прямоугольника с закругленными по радиусу торцами, или фигурным, примерно в форме 3 82902012.06.30 гантели, у которой профиль центральной части с обеих противоположных сторон гантели плавно сопряжен с полуокружностями профилей, расположенных зеркально относительно поперечной оси профиля гантели, или лопатки, и снабжен ребрами жесткости и элементами противоскольжения, при этом ребра жесткости выполнены в виде замкнутых буртиков и размещены вдоль периметра по обе стороны стержня, а элементы противоскольжения выполнены в виде прямых, или -образной формы, или серповидной формы выступов и размещены поперечно между ребрами жесткости над и под вырезами или над верхним и под нижним вырезами, причем элементы противоскольжения, выполненные -образной формы или серповидной формы, соответственно своим острием и дугами направлены в сторону его нижнего торца стержня, шероховатая поверхность стержня выполнена в виде фактурного тиснения, например типа шагрень, и нанесена по обе его стороны стержня,кроме этого, вырезы в стержне выполнены в нижней части зоны контакта продукта, причем в стержне, исполненном в форме гантели и лопатки, состоящей из полотна и ручки,вырезы выполнены соответственно в верхней половине гантели и в полотне лопатки, кроме этого, вырезы имеют форму или круга, или овала, или любого многогранника, вырезы могут быть выполнены или одинаковой, или разной геометрической формы, прямые или-образной формы, или серповидной формы выступы могут быть соединены с ребрами жесткости или расположены между ребрами жесткости, на боковинах стержня выполнены насечки, причем указанные насечки размещены продольно, или по всей длине боковин стержня, или в зоне контакта стержня с продуктом, стержень выполнен с односторонней или двухсторонней рельефной фирменной надписью, размещенной на открытой части стержня, на одной поверхности стержня выполнены приливы с продольными выемками,имеющими форму, соответствующую форме, по меньшей мере, двух пальцев руки, размещенные, на открытой части стержня, а поверхность в выемках выполнена шероховатой,полотно лопатки может быть выполнено или прямоугольной формы, или в форме равнобедренного треугольника, или трапеции, или в форме равнобедренного треугольника со скругленными углами, или с закругленным по радиусу торцом, или круглым, выполнен из прозрачного, или непрозрачного, или цветного материала, выполнен или из полипропилена, или из полиэтилена, или из полистирола. Сравнение заявляемого технического решения с прототипом показывает, что новыми существенными признаками является то, что держатель для продукта в виде изделия на палочке выполнен цельнолитым и плоским, и исполнен в своем профиле в форме или прямоугольника, или прямоугольника с закругленными по радиусу торцами, или фигурным,примерно в форме гантели, у которой профиль центральной части с обеих противоположных сторон гантели плавно сопряжен с полуокружностями профилей, расположенных зеркально относительно поперечной оси профиля гантели, или лопатки, и снабжен ребрами жесткости и элементами противоскольжения, при этом ребра жесткости выполнены в виде замкнутых буртиков и размещены вдоль периметра по обе стороны стержня, а элементы противоскольжения выполнены в виде прямых, или -образной формы, или серповидной формы выступов и размещены поперечно между ребрами жесткости над и под вырезами или над верхним и под нижним вырезами, соответственно своим острием и дугами направлены в сторону нижнего торца стержня, шероховатая поверхность стержня выполнена в виде фактурного тиснения, например типа шагрень, и нанесена по обе стороны стержня, кроме этого, вырезы в стержне выполнены в нижней части зоны контакта продукта, причем в стержне, исполненном в форме гантели и лопатки, состоящей из полотна и ручки, вырезы выполнены соответственно в верхней половине гантели и в полотне лопатки, что для специалиста явным образом не следует из уровня техники. Таким образом, заявляемое техническое решение соответствует критерию новизна. Изложенная сущность заявляемой полезной модели поясняется фигурами, на которых представлены 4 82902012.06.30 фиг. 1 - общий вид держателя, исполненного в форме прямоугольника с закругленными по радиусу торцами фиг. 2 - сечение А-А на фиг. 1 фиг. 3 - вид сбоку Б фиг. 4, 5, 6 - общий вид держателя разных форм и с вырезами разных форм (варианты) фиг. 7, 8, 9, 10 - общий вид держателя в форме лопатки с полотном разных форм (варианты). Предлагаемый держатель для продукта в виде изделия на палочке выполнен из полимерного материала в виде стержня 1 с шероховатой наружной поверхностью 2 и имеет вырезы 3 в зоне контакта с продуктом. Держатель (фиг. 1, 4, 5, 6) выполнен цельнолитым и плоским и исполнен в своем профиле в форме или прямоугольника, или прямоугольника с закругленными по радиусу торцами, или фигурным, примерно в форме гантели, у которой профиль центральной части с обеих противоположных сторон гантели плавно сопряжен с полуокружностями профилей, расположенных зеркально относительно поперечной оси профиля гантели, или лопатки. Держатель снабжен ребрами жесткости 4 и элементами противоскольжения 5. Ребра жесткости 4 выполнены в виде замкнутых буртиков и размещены вдоль периметра по обе стороны стержня 1. Элементы противоскольжения 5 выполнены в виде прямых, или -образной формы, или серповидной формы выступов. Элементы противоскольжения 5 размещены поперечно между ребрами жесткости 4 над и под вырезами 3 или над верхним и под нижним вырезами 3. Элементы противоскольжения 5, выполненные -образной формы, или серповидной формы соответственно своим острием и дугами направлены в сторону нижнего торца стержня 1. Шероховатая поверхность 2 стержня 1 выполнена в виде фактурного тиснения, например типа шагрень, и нанесена по обе стороны стержня 1. Вырезы в стержне 1 выполнены в нижней части зоны контакта продукта, причем в стержне 1, исполненном в форме гантели и лопатки, состоящей из полотна 6 и ручки 7, вырезы выполнены соответственно в нижней части одной половины гантели и в нижней части полотна лопатки. Вырезы 3 имеют форму или круга, или овала, или любого многогранника. Вырезы 3 могут быть выполнены или одинаковой, или разной геометрической формы. Прямые, или -образной формы, или серповидной формы выступы могут быть соединены с ребрами жесткости 4 или расположены между ребрами жесткости 4. На боковинах стержня 1 выполнены насечки 8, причем насечки 8 размещены продольно, или по всей длине боковин стержня 1, или в зоне контакта стержня 1 с продуктом. Стержень 1 выполнен с односторонней или двухсторонней рельефной фирменной надписью 9, размещенной на открытой части стержня 1. На одной поверхности стержня 1 выполнены приливы 10 с продольными выемками 11, имеющими форму, соответствующую форме, по меньшей мере, двух пальцев руки, размещенные на открытой части стержня, а поверхность стержня 1 в выемках 11 выполнена шероховатой. Полотно лопатки (фиг. 7, 8, 9, 10) может быть выполнено или прямоугольной формы, или в форме равнобедренного треугольника, или в форме равнобедренного треугольника со скругленными углами, или трапеции, или с закругленным по радиусу торцом, или круглым. Держатель выполнен из прозрачного, или непрозрачного, или цветного материала. Держатель выполнен или из полипропилена, или из полиэтилена, или из полистирола. Изготовление держателя для продукта в виде изделия на палочке осуществляют за одну операцию из известных материалов известным методом литья под давлением в многоместной прессформе. Используют держатель для продукта в виде изделия на палочке следующим образом. Держатель вдавливают в находящуюся в вязком состоянии массу продукта. Масса продукта, например мороженого, затекает в вырезы и обволакивает держатель в зоне контакта с продуктом. Далее продукт охлаждают. Застывшая расфасованная порция мороженого надежно удерживается на держателе и при реализации в руке потребителя. 5 82902012.06.30 Предложенный держатель для продукта в виде изделия на палочке, за счет выполнения его цельнолитым и плоским, выполнения в нем вырезов и совместного использования механического контакта ребер жесткости, элементов противоскольжения и шероховатой наружной поверхности держателя, выполнения продольных насечек на боковинах стержня, приливов с продольными выемками с шероховатой поверхностью для пальцев рук, а также рельефной фирменной надписью, размещенной на открытой части стержня, позволяет надежно удерживать продукт, предотвращает выскальзывание из рук потребителя,удобен в эксплуатации, имеет улучшенные потребительские качества, позволяет снизить затраты на его изготовление, обеспечивая, таким образом, технический результат. Заявляемое техническое решение держателя для продукта в виде изделия на палочке пригодно к осуществлению методом литья под давлением в многоместной пресс-форме за одну операцию с использованием освоенных материалов и существующей технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
