Лампа цокольная светодиодная

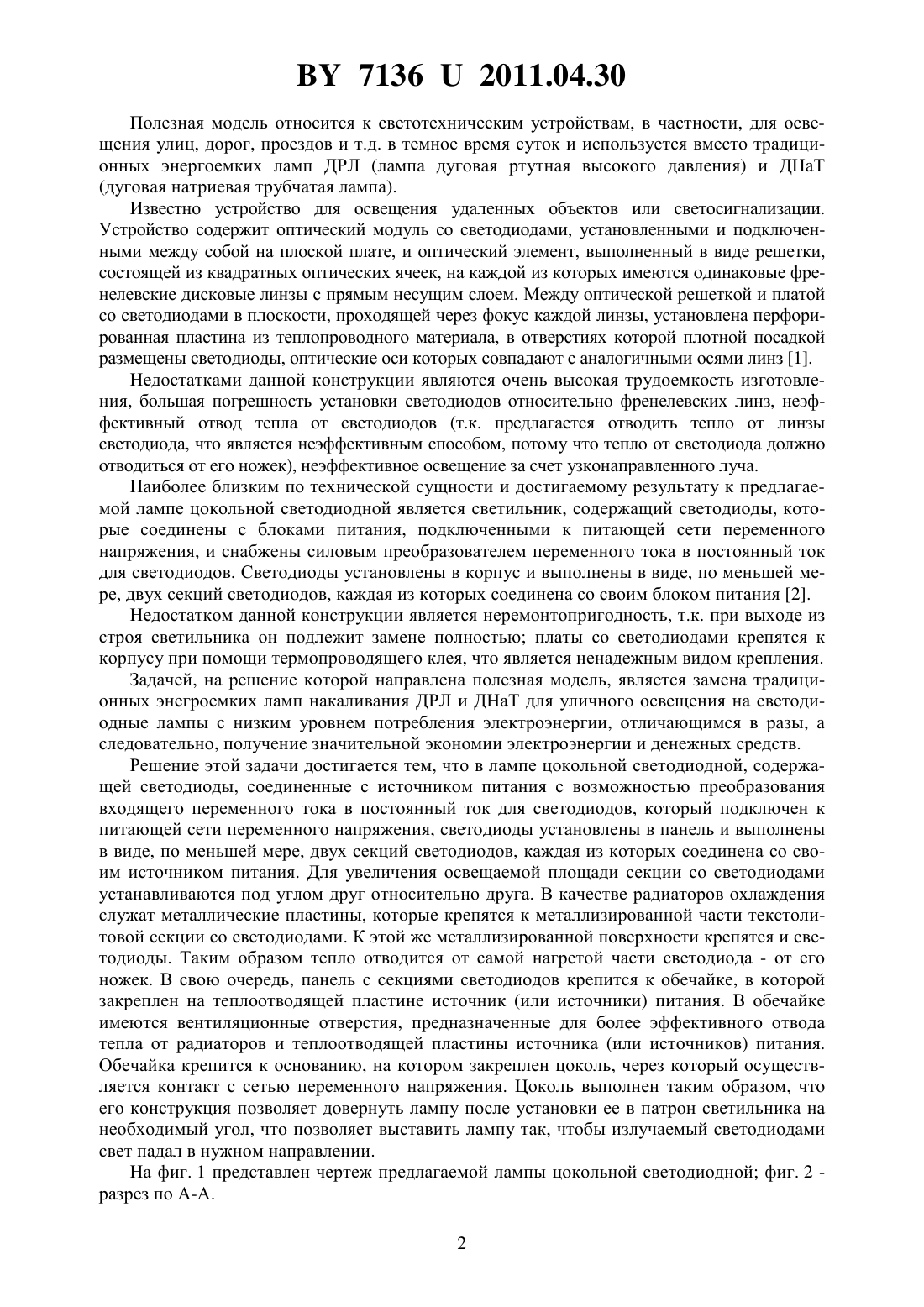

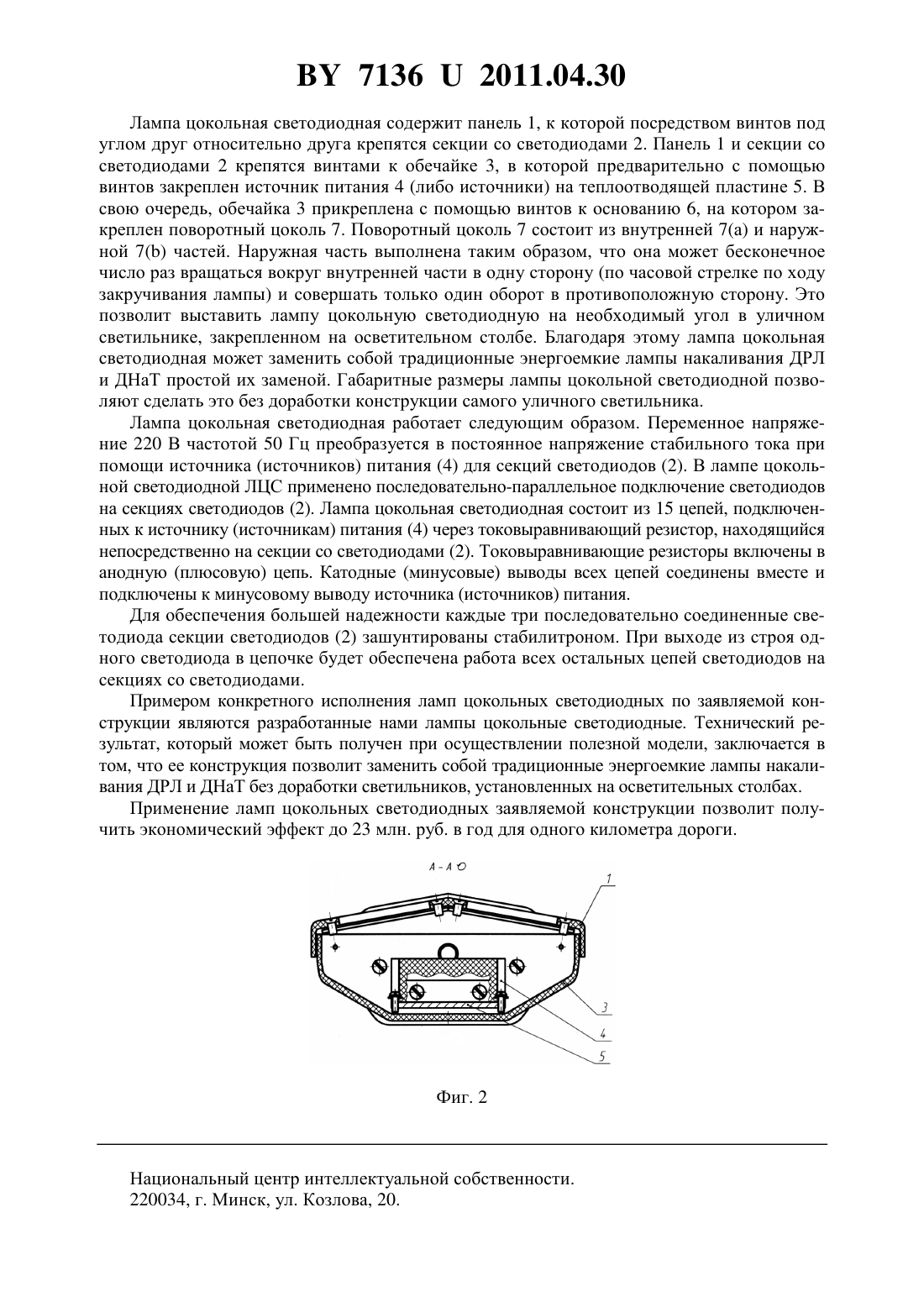

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Техноприбор(72) Авторы Марченко Валерий Александрович Ларионов Николай Иванович Шлычкова Валентина Николаевна(73) Патентообладатель Открытое акционерное общество Техноприбор(57) Лампа цокольная светодиодная, содержащая панель с закрепленными на ней светодиодными модулями, крепящуюся к обечайке с закрепленными на ней источниками питания на теплоотводящей пластине, которая крепится к основанию, отличающаяся тем, что ее конструкция содержит основание с закрепленным на нем поворотным цоколем со стандартной резьбой Е 40 для патрона Е 40/41. 71362011.04.30 Полезная модель относится к светотехническим устройствам, в частности, для освещения улиц, дорог, проездов и т.д. в темное время суток и используется вместо традиционных энергоемких ламп ДРЛ (лампа дуговая ртутная высокого давления) и ДНаТ(дуговая натриевая трубчатая лампа). Известно устройство для освещения удаленных объектов или светосигнализации. Устройство содержит оптический модуль со светодиодами, установленными и подключенными между собой на плоской плате, и оптический элемент, выполненный в виде решетки,состоящей из квадратных оптических ячеек, на каждой из которых имеются одинаковые френелевские дисковые линзы с прямым несущим слоем. Между оптической решеткой и платой со светодиодами в плоскости, проходящей через фокус каждой линзы, установлена перфорированная пластина из теплопроводного материала, в отверстиях которой плотной посадкой размещены светодиоды, оптические оси которых совпадают с аналогичными осями линз 1. Недостатками данной конструкции являются очень высокая трудоемкость изготовления, большая погрешность установки светодиодов относительно френелевских линз, неэффективный отвод тепла от светодиодов (т.к. предлагается отводить тепло от линзы светодиода, что является неэффективным способом, потому что тепло от светодиода должно отводиться от его ножек), неэффективное освещение за счет узконаправленного луча. Наиболее близким по технической сущности и достигаемому результату к предлагаемой лампе цокольной светодиодной является светильник, содержащий светодиоды, которые соединены с блоками питания, подключенными к питающей сети переменного напряжения, и снабжены силовым преобразователем переменного тока в постоянный ток для светодиодов. Светодиоды установлены в корпус и выполнены в виде, по меньшей мере, двух секций светодиодов, каждая из которых соединена со своим блоком питания 2. Недостатком данной конструкции является неремонтопригодность, т.к. при выходе из строя светильника он подлежит замене полностью платы со светодиодами крепятся к корпусу при помощи термопроводящего клея, что является ненадежным видом крепления. Задачей, на решение которой направлена полезная модель, является замена традиционных энегроемких ламп накаливания ДРЛ и ДНаТ для уличного освещения на светодиодные лампы с низким уровнем потребления электроэнергии, отличающимся в разы, а следовательно, получение значительной экономии электроэнергии и денежных средств. Решение этой задачи достигается тем, что в лампе цокольной светодиодной, содержащей светодиоды, соединенные с источником питания с возможностью преобразования входящего переменного тока в постоянный ток для светодиодов, который подключен к питающей сети переменного напряжения, светодиоды установлены в панель и выполнены в виде, по меньшей мере, двух секций светодиодов, каждая из которых соединена со своим источником питания. Для увеличения освещаемой площади секции со светодиодами устанавливаются под углом друг относительно друга. В качестве радиаторов охлаждения служат металлические пластины, которые крепятся к металлизированной части текстолитовой секции со светодиодами. К этой же металлизированной поверхности крепятся и светодиоды. Таким образом тепло отводится от самой нагретой части светодиода - от его ножек. В свою очередь, панель с секциями светодиодов крепится к обечайке, в которой закреплен на теплоотводящей пластине источник (или источники) питания. В обечайке имеются вентиляционные отверстия, предназначенные для более эффективного отвода тепла от радиаторов и теплоотводящей пластины источника (или источников) питания. Обечайка крепится к основанию, на котором закреплен цоколь, через который осуществляется контакт с сетью переменного напряжения. Цоколь выполнен таким образом, что его конструкция позволяет довернуть лампу после установки ее в патрон светильника на необходимый угол, что позволяет выставить лампу так, чтобы излучаемый светодиодами свет падал в нужном направлении. На фиг. 1 представлен чертеж предлагаемой лампы цокольной светодиодной фиг. 2 разрез по А-А. 2 71362011.04.30 Лампа цокольная светодиодная содержит панель 1, к которой посредством винтов под углом друг относительно друга крепятся секции со светодиодами 2. Панель 1 и секции со светодиодами 2 крепятся винтами к обечайке 3, в которой предварительно с помощью винтов закреплен источник питания 4 (либо источники) на теплоотводящей пластине 5. В свою очередь, обечайка 3 прикреплена с помощью винтов к основанию 6, на котором закреплен поворотный цоколь 7. Поворотный цоколь 7 состоит из внутренней 7(а) и наружной 7 частей. Наружная часть выполнена таким образом, что она может бесконечное число раз вращаться вокруг внутренней части в одну сторону (по часовой стрелке по ходу закручивания лампы) и совершать только один оборот в противоположную сторону. Это позволит выставить лампу цокольную светодиодную на необходимый угол в уличном светильнике, закрепленном на осветительном столбе. Благодаря этому лампа цокольная светодиодная может заменить собой традиционные энергоемкие лампы накаливания ДРЛ и ДНаТ простой их заменой. Габаритные размеры лампы цокольной светодиодной позволяют сделать это без доработки конструкции самого уличного светильника. Лампа цокольная светодиодная работает следующим образом. Переменное напряжение 220 В частотой 50 Гц преобразуется в постоянное напряжение стабильного тока при помощи источника (источников) питания (4) для секций светодиодов (2). В лампе цокольной светодиодной ЛЦС применено последовательно-параллельное подключение светодиодов на секциях светодиодов (2). Лампа цокольная светодиодная состоит из 15 цепей, подключенных к источнику (источникам) питания (4) через токовыравнивающий резистор, находящийся непосредственно на секции со светодиодами (2). Токовыравнивающие резисторы включены в анодную (плюсовую) цепь. Катодные (минусовые) выводы всех цепей соединены вместе и подключены к минусовому выводу источника (источников) питания. Для обеспечения большей надежности каждые три последовательно соединенные светодиода секции светодиодов (2) зашунтированы стабилитроном. При выходе из строя одного светодиода в цепочке будет обеспечена работа всех остальных цепей светодиодов на секциях со светодиодами. Примером конкретного исполнения ламп цокольных светодиодных по заявляемой конструкции являются разработанные нами лампы цокольные светодиодные. Технический результат, который может быть получен при осуществлении полезной модели, заключается в том, что ее конструкция позволит заменить собой традиционные энергоемкие лампы накаливания ДРЛ и ДНаТ без доработки светильников, установленных на осветительных столбах. Применение ламп цокольных светодиодных заявляемой конструкции позволит получить экономический эффект до 23 млн. руб. в год для одного километра дороги. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
