Ортодонтический аппарат для устранения диастемы верхней челюсти

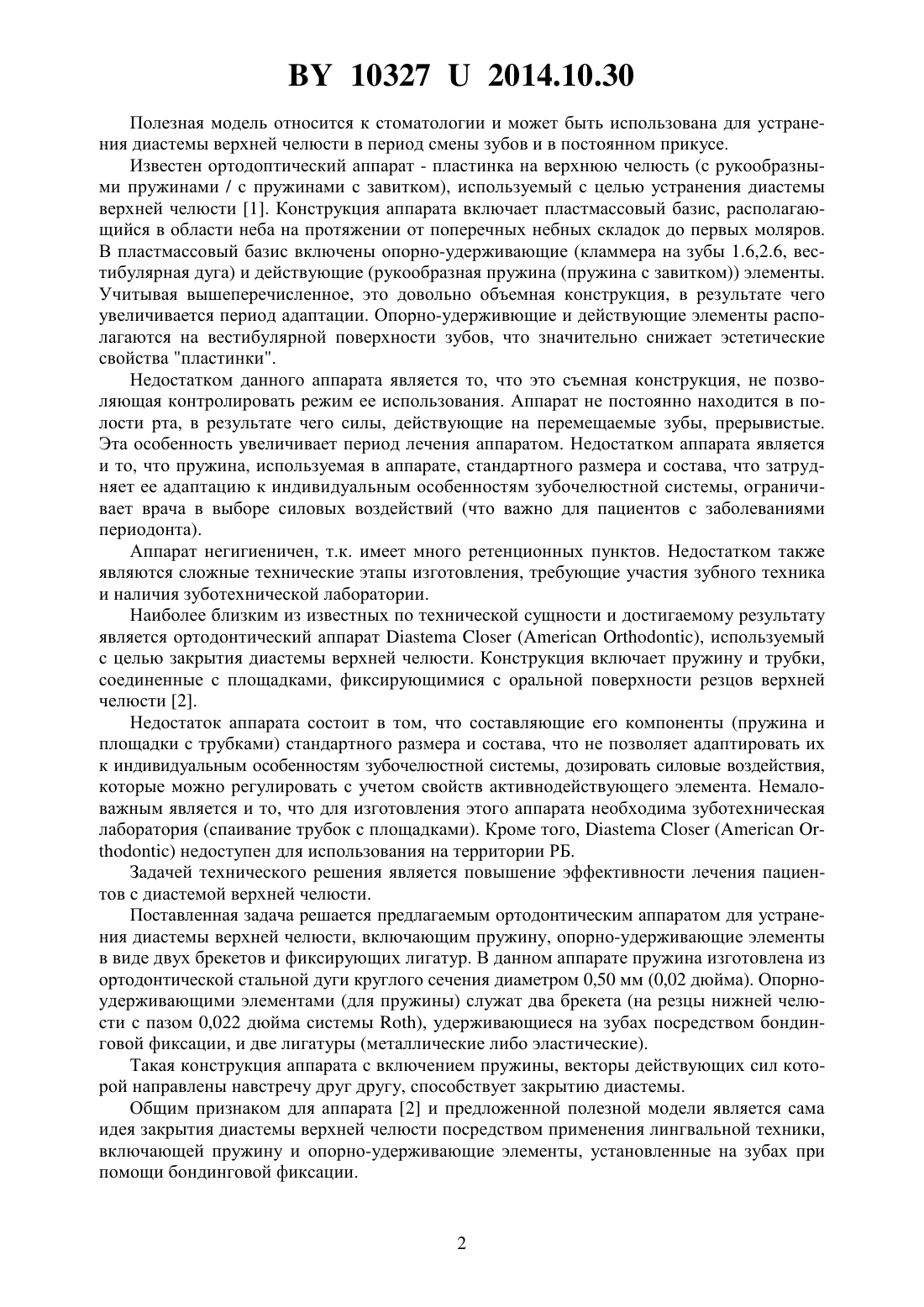

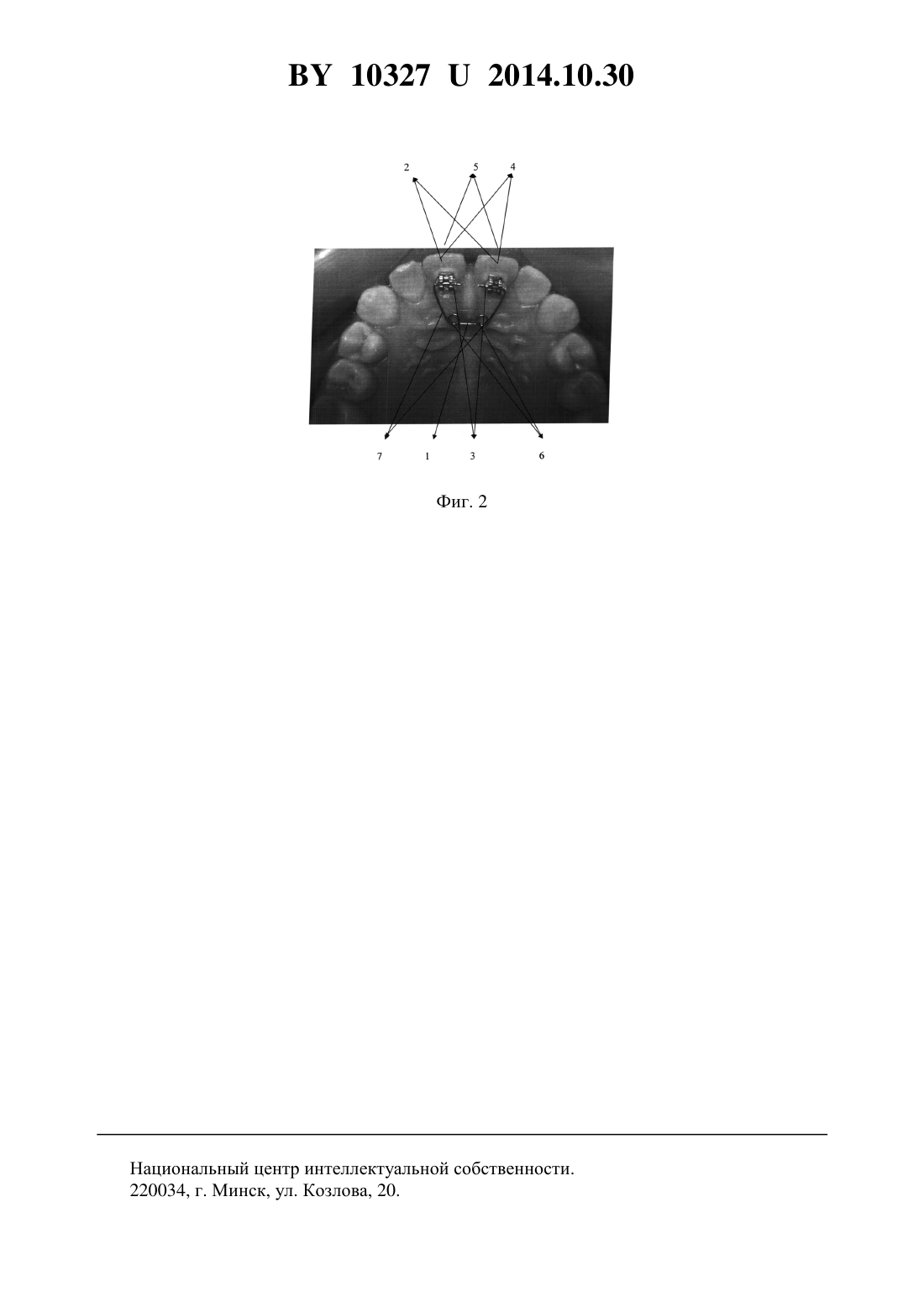

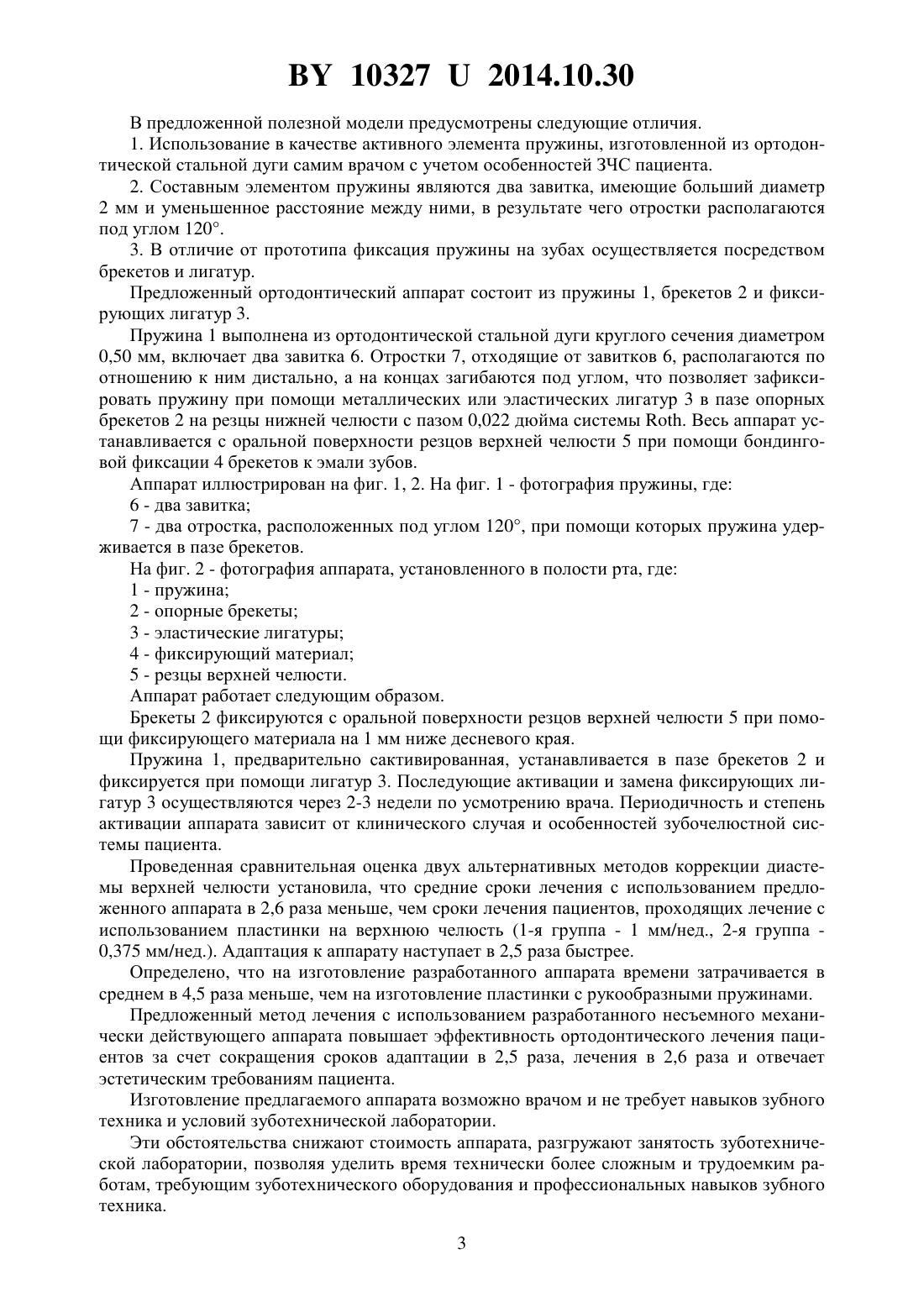

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОРТОДОНТИЧЕСКИЙ АППАРАТ ДЛЯ УСТРАНЕНИЯ ДИАСТЕМЫ ВЕРХНЕЙ ЧЕЛЮСТИ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Денисов Сергей Сергеевич Цветкова Кристина Александровна(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Ортодонтический аппарат для устранения диастемы верхней челюсти, включающий пружину и опорно-удерживающие элементы, отличающийся тем, что пружина изготовлена из ортодонтической стальной дуги круглого сечения диаметром 0,50 мм, 0,02 дюйма,а опорно-удерживающими элементами служат два брекета, удерживающиеся на зубах посредством бондинговой фиксации, и две металлические либо эластические лигатуры. 103272014.10.30 Полезная модель относится к стоматологии и может быть использована для устранения диастемы верхней челюсти в период смены зубов и в постоянном прикусе. Известен ортодоптический аппарат - пластинка на верхнюю челюсть (с рукообразными пружинами / с пружинами с завитком), используемый с целью устранения диастемы верхней челюсти 1. Конструкция аппарата включает пластмассовый базис, располагающийся в области неба на протяжении от поперечных небных складок до первых моляров. В пластмассовый базис включены опорно-удерживающие (кламмера на зубы 1.6,2.6, вестибулярная дуга) и действующие (рукообразная пружина (пружина с завитком элементы. Учитывая вышеперечисленное, это довольно объемная конструкция, в результате чего увеличивается период адаптации. Опорно-удерживющие и действующие элементы располагаются на вестибулярной поверхности зубов, что значительно снижает эстетические свойства пластинки. Недостатком данного аппарата является то, что это съемная конструкция, не позволяющая контролировать режим ее использования. Аппарат не постоянно находится в полости рта, в результате чего силы, действующие на перемещаемые зубы, прерывистые. Эта особенность увеличивает период лечения аппаратом. Недостатком аппарата является и то, что пружина, используемая в аппарате, стандартного размера и состава, что затрудняет ее адаптацию к индивидуальным особенностям зубочелюстной системы, ограничивает врача в выборе силовых воздействий (что важно для пациентов с заболеваниями периодонта). Аппарат негигиеничен, т.к. имеет много ретенционных пунктов. Недостатком также являются сложные технические этапы изготовления, требующие участия зубного техника и наличия зуботехнической лаборатории. Наиболее близким из известных по технической сущности и достигаемому результату является ортодонтический аппарат( ), используемый с целью закрытия диастемы верхней челюсти. Конструкция включает пружину и трубки,соединенные с площадками, фиксирующимися с оральной поверхности резцов верхней челюсти 2. Недостаток аппарата состоит в том, что составляющие его компоненты (пружина и площадки с трубками) стандартного размера и состава, что не позволяет адаптировать их к индивидуальным особенностям зубочелюстной системы, дозировать силовые воздействия,которые можно регулировать с учетом свойств активнодействующего элемента. Немаловажным является и то, что для изготовления этого аппарата необходима зуботехническая лаборатория (спаивание трубок с площадками). Кроме того,( ) недоступен для использования на территории РБ. Задачей технического решения является повышение эффективности лечения пациентов с диастемой верхней челюсти. Поставленная задача решается предлагаемым ортодонтическим аппаратом для устранения диастемы верхней челюсти, включающим пружину, опорно-удерживающие элементы в виде двух брекетов и фиксирующих лигатур. В данном аппарате пружина изготовлена из ортодонтической стальной дуги круглого сечения диаметром 0,50 мм (0,02 дюйма). Опорноудерживающими элементами (для пружины) служат два брекета (на резцы нижней челюсти с пазом 0,022 дюйма системы ), удерживающиеся на зубах посредством бондинговой фиксации, и две лигатуры (металлические либо эластические). Такая конструкция аппарата с включением пружины, векторы действующих сил которой направлены навстречу друг другу, способствует закрытию диастемы. Общим признаком для аппарата 2 и предложенной полезной модели является сама идея закрытия диастемы верхней челюсти посредством применения лингвальной техники,включающей пружину и опорно-удерживающие элементы, установленные на зубах при помощи бондинговой фиксации. 103272014.10.30 В предложенной полезной модели предусмотрены следующие отличия. 1. Использование в качестве активного элемента пружины, изготовленной из ортодонтической стальной дуги самим врачом с учетом особенностей ЗЧС пациента. 2. Составным элементом пружины являются два завитка, имеющие больший диаметр 2 мм и уменьшенное расстояние между ними, в результате чего отростки располагаются под углом 120. 3. В отличие от прототипа фиксация пружины на зубах осуществляется посредством брекетов и лигатур. Предложенный ортодонтический аппарат состоит из пружины 1, брекетов 2 и фиксирующих лигатур 3. Пружина 1 выполнена из ортодонтической стальной дуги круглого сечения диаметром 0,50 мм, включает два завитка 6. Отростки 7, отходящие от завитков 6, располагаются по отношению к ним дистально, а на концах загибаются под углом, что позволяет зафиксировать пружину при помощи металлических или эластических лигатур 3 в пазе опорных брекетов 2 на резцы нижней челюсти с пазом 0,022 дюйма системы . Весь аппарат устанавливается с оральной поверхности резцов верхней челюсти 5 при помощи бондинговой фиксации 4 брекетов к эмали зубов. Аппарат иллюстрирован на фиг. 1, 2. На фиг. 1 - фотография пружины, где 6 - два завитка 7 - два отростка, расположенных под углом 120, при помощи которых пружина удерживается в пазе брекетов. На фиг. 2 - фотография аппарата, установленного в полости рта, где 1 - пружина 2 - опорные брекеты 3 - эластические лигатуры 4 - фиксирующий материал 5 - резцы верхней челюсти. Аппарат работает следующим образом. Брекеты 2 фиксируются с оральной поверхности резцов верхней челюсти 5 при помощи фиксирующего материала на 1 мм ниже десневого края. Пружина 1, предварительно сактивированная, устанавливается в пазе брекетов 2 и фиксируется при помощи лигатур 3. Последующие активации и замена фиксирующих лигатур 3 осуществляются через 2-3 недели по усмотрению врача. Периодичность и степень активации аппарата зависит от клинического случая и особенностей зубочелюстной системы пациента. Проведенная сравнительная оценка двух альтернативных методов коррекции диастемы верхней челюсти установила, что средние сроки лечения с использованием предложенного аппарата в 2,6 раза меньше, чем сроки лечения пациентов, проходящих лечение с использованием пластинки на верхнюю челюсть (1-я группа - 1 мм/нед., 2-я группа 0,375 мм/нед.). Адаптация к аппарату наступает в 2,5 раза быстрее. Определено, что на изготовление разработанного аппарата времени затрачивается в среднем в 4,5 раза меньше, чем на изготовление пластинки с рукообразными пружинами. Предложенный метод лечения с использованием разработанного несъемного механически действующего аппарата повышает эффективность ортодонтического лечения пациентов за счет сокращения сроков адаптации в 2,5 раза, лечения в 2,6 раза и отвечает эстетическим требованиям пациента. Изготовление предлагаемого аппарата возможно врачом и не требует навыков зубного техника и условий зуботехнической лаборатории. Эти обстоятельства снижают стоимость аппарата, разгружают занятость зуботехнической лаборатории, позволяя уделить время технически более сложным и трудоемким работам, требующим зуботехнического оборудования и профессиональных навыков зубного техника. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
