Устройство для представления рекламной информации

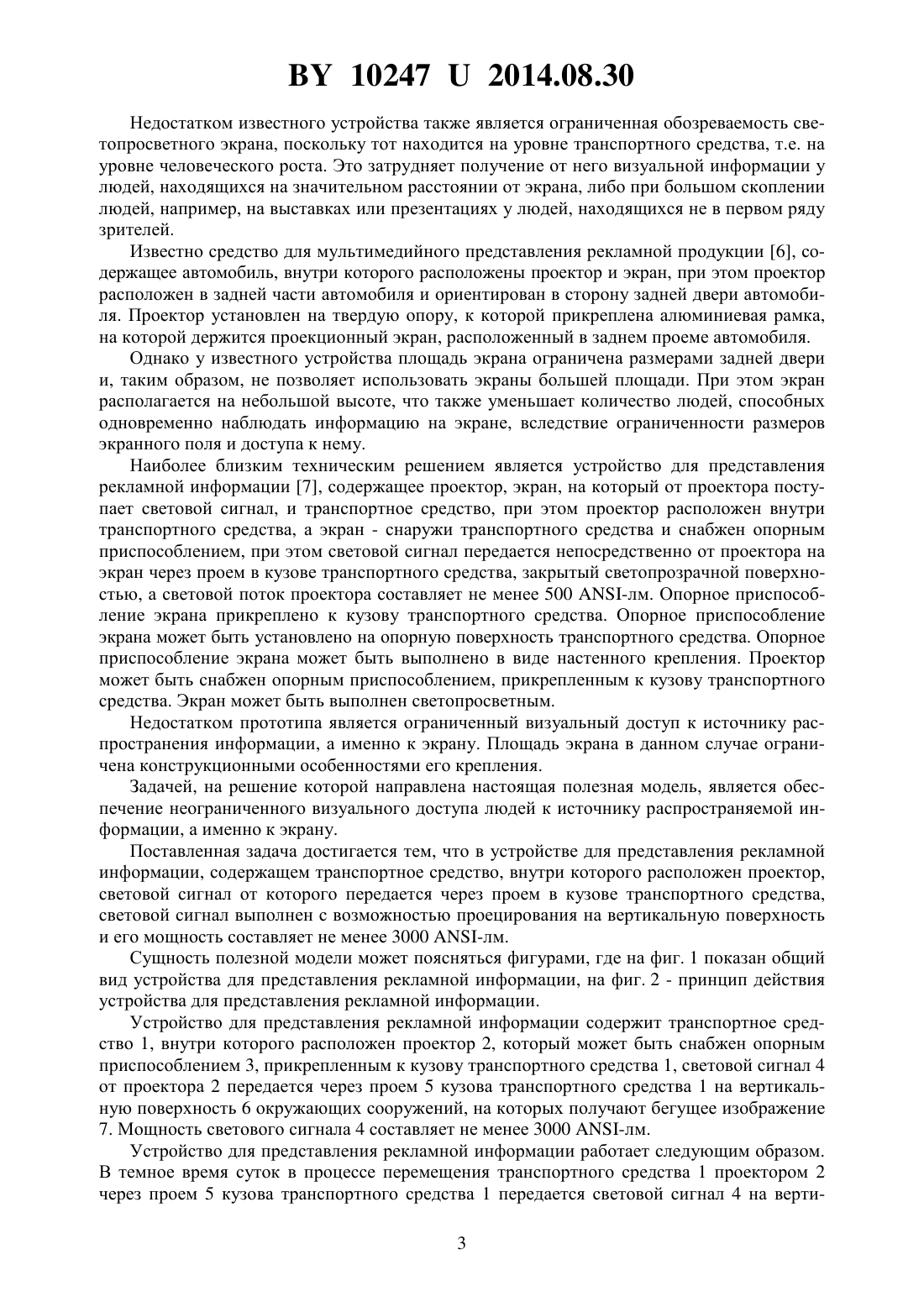

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДСТАВЛЕНИЯ РЕКЛАМНОЙ ИНФОРМАЦИИ(71) Заявитель Черникович Константин Александрович(72) Автор Черникович Константин Александрович(73) Патентообладатель Черникович Константин Александрович(57) Устройство для представления рекламной информации, содержащее транспортное средство, внутри которого расположен проектор, световой сигнал от которого передается через проем в кузове транспортного средства, отличающееся тем, что световой сигнал выполнен с возможностью проецирования на вертикальные поверхности и его мощность составляет не менее 3000 -лм.(56) 1. Свидетельствона полезную модель 13985, МПК 09 21/04, 2000. 2. Патентна изобретение 2705158, МПК 09 21/04, 7/18, 2004. 3. Патент ВОИС на изобретение 9316460, МПК 09 19/18, 21/04, 1993. 4. Свидетельствона полезную модель 25362, МПК 09 21/04, 2002. 5. Свидетельствона полезную модель 20802, МПК 09 21/04, 2001. 6. Патент Германии на изобретение 19938330, МПК 0921/04,13/02, 19/1860 13/00, 11/02, 2001. 7. Патентна полезную модель 47559, МПК 09 19/18, 2005. Фиг. 1 Полезная модель относится к рекламному делу и может быть использована путем визуального воспроизведения дистанционно изменяемой информации как средство для мультимедийной визуальной поддержки презентаций и различного рода массовых мероприятий, проводимых, например, на открытом воздухе, а также во время проведения рекламных кампаний, в том числе в местах продаж, выставок и ярмарок. 102472014.08.30 Известно рекламно-информационное мобильное устройство 1, содержащее автофургон, имеющий боковую откидную крышку, закрывающую боковое окно, установленные в нем громкоговорители и электронные средства, содержащие различные базы аудио- и видеоматериалов, при этом автофургон дополнительно снабжен установленным на боковом окне светопросветным экраном, видеопроектором и зеркалом, причем светопросветный экран, видеопроектор и зеркало имеют общую оптическую систему. Однако у известного рекламно-информационного мобильного устройства экран расположен приблизительно на уровне человеческого роста, что приводит к уменьшению количества людей, способных одновременно наблюдать информацию на экране, поскольку при достаточном скоплении людей, например, на выставках или презентациях только первый ряд наблюдателей будет способен наблюдать информацию, закрывая ее от стоящих сзади людей. Кроме того, известное устройство имеет ограниченность экранного поля, определяемого площадью бокового окна в автофургоне, что также уменьшает количество людей,способных одновременно наблюдать рекламную информацию на экране. Известен мобильный модуль с информационным дисплеем 2, содержащий автомобиль, снабженный устройством, поддерживающим экран, на который передается изображение, например, от видеомагнитофона, расположенного в автомобиле. При этом поддерживающее устройство выполнено подвижным по отношению к автомобилю в исходном положении поддерживающее устройство располагается за задней частью автомобиля, а в рабочем положении - перед его боковой стороной. Экран известного устройства также располагается не выше крыши автомобиля, т.е. на уровне человеческого роста, при этом площадь экрана ограничивается габаритами транспортного средства (т.е. высотой транспортного средства), к которому прикреплено устройство, поддерживающее экран, по высоте, а по ширине - например, шириной его задней части. Эти факторы уменьшают количество людей, способных одновременно наблюдать информацию на экране, вследствие ограниченности экранного поля и доступа к нему. Известно транспортное средство с носителем рекламной информации 3, представляющее собой фургон, внутри которого размещено по крайней мере одно кинематографическое устройство, которое посредством зеркала проецирует видеоизображение на по крайней мере один светопрозрачный экран, установленный на корпусе фургона и видимый снаружи транспортного средства. Устройство также включает один или более громкоговорителей, направленных наружу, и источник электроэнергии. Дополнительно устройство снабжено группой иллюминационных панелей, установленных вокруг транспортного средства, и освещающих табло новостей, установленных на крыше автомобиля. Таким образом, транспортное средство обеспечивает мобильность представления рекламной информации на общественных дорогах посредством сообщения видеозвуковой рекламной информации. Однако экран известного устройства также располагается не выше крыши автомобиля,т.е. на уровне человеческого роста. Это уменьшает количество людей, способных одновременно наблюдать информацию на экране, вследствие ограниченности экранного поля и доступа к нему, поскольку площадь экрана ограничивается габаритами транспортного средства, например, боковой или задней сторон, т.е. места расположения светопрозрачного экрана. Известно мобильное рекламно-информационное устройство 4, содержащее автофургон, имеющий расположенный в боковом окне светопросветный экран, установленные в автофургоне электронные средства, содержащие различные базы аудио- и видеоматериалов, видеопроектор и первое зеркало, имеющие общую оптическую систему со светопросветным экраном, при этом оно снабжено вторым зеркалом, имеющим общую оптическую систему с установленным горизонтально видеопроектором, первым зеркалом и светопросветным экраном, рамой, на которой жестко крепится автофургон, имеющий механизм для соединения ее с шасси автомобиля или автомобильного прицепа и четыре телескопические опоры, снабженные пневматическим приводом. 2 102472014.08.30 Недостатком известного устройства также является ограниченная обозреваемость светопросветного экрана, поскольку тот находится на уровне транспортного средства, т.е. на уровне человеческого роста. Это затрудняет получение от него визуальной информации у людей, находящихся на значительном расстоянии от экрана, либо при большом скоплении людей, например, на выставках или презентациях у людей, находящихся не в первом ряду зрителей. Известно средство для мультимедийного представления рекламной продукции 6, содержащее автомобиль, внутри которого расположены проектор и экран, при этом проектор расположен в задней части автомобиля и ориентирован в сторону задней двери автомобиля. Проектор установлен на твердую опору, к которой прикреплена алюминиевая рамка,на которой держится проекционный экран, расположенный в заднем проеме автомобиля. Однако у известного устройства площадь экрана ограничена размерами задней двери и, таким образом, не позволяет использовать экраны большей площади. При этом экран располагается на небольшой высоте, что также уменьшает количество людей, способных одновременно наблюдать информацию на экране, вследствие ограниченности размеров экранного поля и доступа к нему. Наиболее близким техническим решением является устройство для представления рекламной информации 7, содержащее проектор, экран, на который от проектора поступает световой сигнал, и транспортное средство, при этом проектор расположен внутри транспортного средства, а экран - снаружи транспортного средства и снабжен опорным приспособлением, при этом световой сигнал передается непосредственно от проектора на экран через проем в кузове транспортного средства, закрытый светопрозрачной поверхностью, а световой поток проектора составляет не менее 500 -лм. Опорное приспособление экрана прикреплено к кузову транспортного средства. Опорное приспособление экрана может быть установлено на опорную поверхность транспортного средства. Опорное приспособление экрана может быть выполнено в виде настенного крепления. Проектор может быть снабжен опорным приспособлением, прикрепленным к кузову транспортного средства. Экран может быть выполнен светопросветным. Недостатком прототипа является ограниченный визуальный доступ к источнику распространения информации, а именно к экрану. Площадь экрана в данном случае ограничена конструкционными особенностями его крепления. Задачей, на решение которой направлена настоящая полезная модель, является обеспечение неограниченного визуального доступа людей к источнику распространяемой информации, а именно к экрану. Поставленная задача достигается тем, что в устройстве для представления рекламной информации, содержащем транспортное средство, внутри которого расположен проектор,световой сигнал от которого передается через проем в кузове транспортного средства,световой сигнал выполнен с возможностью проецирования на вертикальную поверхность и его мощность составляет не менее 3000 -лм. Сущность полезной модели может поясняться фигурами, где на фиг. 1 показан общий вид устройства для представления рекламной информации, на фиг. 2 - принцип действия устройства для представления рекламной информации. Устройство для представления рекламной информации содержит транспортное средство 1, внутри которого расположен проектор 2, который может быть снабжен опорным приспособлением 3, прикрепленным к кузову транспортного средства 1, световой сигнал 4 от проектора 2 передается через проем 5 кузова транспортного средства 1 на вертикальную поверхность 6 окружающих сооружений, на которых получают бегущее изображение 7. Мощность светового сигнала 4 составляет не менее 3000 -лм. Устройство для представления рекламной информации работает следующим образом. В темное время суток в процессе перемещения транспортного средства 1 проектором 2 через проем 5 кузова транспортного средства 1 передается световой сигнал 4 на верти 3 102472014.08.30 кальную поверхность окружающих сооружений (фасады домов, заборы, ограждения), на которых получают бегущее изображение 7. Таким образом, в виду масштабности получаемого изображения 7 обеспечивается неограниченный визуальный доступ к источнику распространяемой информации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
