Устройство ввода информации в компьютер

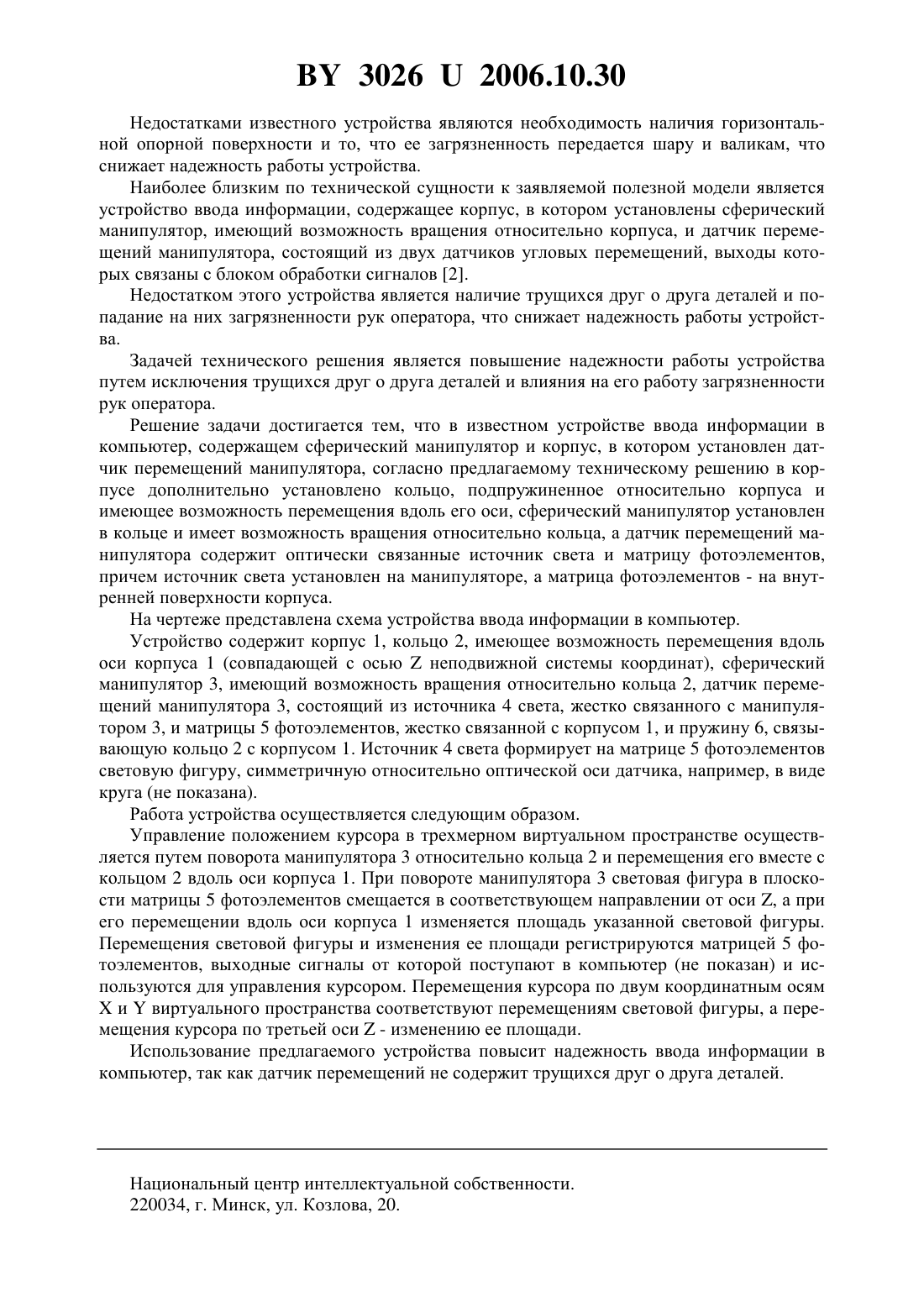

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ВВОДА ИНФОРМАЦИИ В КОМПЬЮТЕР(71) Заявитель Государственное научное учреждение Институт механики и наджности машин Национальной академии наук Беларуси(72) Автор Дубовский Владимир Андреевич(73) Патентообладатель Государственное научное учреждение Институт механики и наджности машин Национальной академии наук Беларуси(57) Устройство ввода информации в компьютер, содержащее сферический манипулятор и корпус, в котором установлен датчик перемещений манипулятора, отличающееся тем,что в корпусе дополнительно установлено кольцо, подпружиненное относительно корпуса и имеющее возможность перемещения вдоль его оси, сферический манипулятор установлен в кольце и имеет возможность вращения относительно кольца, а датчик перемещений манипулятора содержит оптически связанные источник света и матрицу фотоэлементов,причем источник света установлен на манипуляторе, а матрица фотоэлементов - на внутренней поверхности корпуса. Полезная модель относится к устройствам ввода информации в компьютер. Известно устройство ввода информации типа мышь, содержащее корпус, в котором установлены шар, соприкасающийся с опорной поверхностью под действием собственного веса, кинематически связанные с шаром два валика, углы поворота которых регистрируются двумя датчиками, соединенные с валиками флажки, направление отклонения которых регистрируется двумя дополнительными датчиками 1. 30262006.10.30 Недостатками известного устройства являются необходимость наличия горизонтальной опорной поверхности и то, что ее загрязненность передается шару и валикам, что снижает надежность работы устройства. Наиболее близким по технической сущности к заявляемой полезной модели является устройство ввода информации, содержащее корпус, в котором установлены сферический манипулятор, имеющий возможность вращения относительно корпуса, и датчик перемещений манипулятора, состоящий из двух датчиков угловых перемещений, выходы которых связаны с блоком обработки сигналов 2. Недостатком этого устройства является наличие трущихся друг о друга деталей и попадание на них загрязненности рук оператора, что снижает надежность работы устройства. Задачей технического решения является повышение надежности работы устройства путем исключения трущихся друг о друга деталей и влияния на его работу загрязненности рук оператора. Решение задачи достигается тем, что в известном устройстве ввода информации в компьютер, содержащем сферический манипулятор и корпус, в котором установлен датчик перемещений манипулятора, согласно предлагаемому техническому решению в корпусе дополнительно установлено кольцо, подпружиненное относительно корпуса и имеющее возможность перемещения вдоль его оси, сферический манипулятор установлен в кольце и имеет возможность вращения относительно кольца, а датчик перемещений манипулятора содержит оптически связанные источник света и матрицу фотоэлементов,причем источник света установлен на манипуляторе, а матрица фотоэлементов - на внутренней поверхности корпуса. На чертеже представлена схема устройства ввода информации в компьютер. Устройство содержит корпус 1, кольцо 2, имеющее возможность перемещения вдоль оси корпуса 1 (совпадающей с осьюнеподвижной системы координат), сферический манипулятор 3, имеющий возможность вращения относительно кольца 2, датчик перемещений манипулятора 3, состоящий из источника 4 света, жестко связанного с манипулятором 3, и матрицы 5 фотоэлементов, жестко связанной с корпусом 1, и пружину 6, связывающую кольцо 2 с корпусом 1. Источник 4 света формирует на матрице 5 фотоэлементов световую фигуру, симметричную относительно оптической оси датчика, например, в виде круга (не показана). Работа устройства осуществляется следующим образом. Управление положением курсора в трехмерном виртуальном пространстве осуществляется путем поворота манипулятора 3 относительно кольца 2 и перемещения его вместе с кольцом 2 вдоль оси корпуса 1. При повороте манипулятора 3 световая фигура в плоскости матрицы 5 фотоэлементов смещается в соответствующем направлении от оси , а при его перемещении вдоль оси корпуса 1 изменяется площадь указанной световой фигуры. Перемещения световой фигуры и изменения ее площади регистрируются матрицей 5 фотоэлементов, выходные сигналы от которой поступают в компьютер (не показан) и используются для управления курсором. Перемещения курсора по двум координатным осямивиртуального пространства соответствуют перемещениям световой фигуры, а перемещения курсора по третьей оси- изменению ее площади. Использование предлагаемого устройства повысит надежность ввода информации в компьютер, так как датчик перемещений не содержит трущихся друг о друга деталей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
