Способ повышения помехоустойчивости приемной системы путем изменения отношения амплитуд сигнал/помеха в первой разновидности суммарного сигнала и устройство для его осуществления

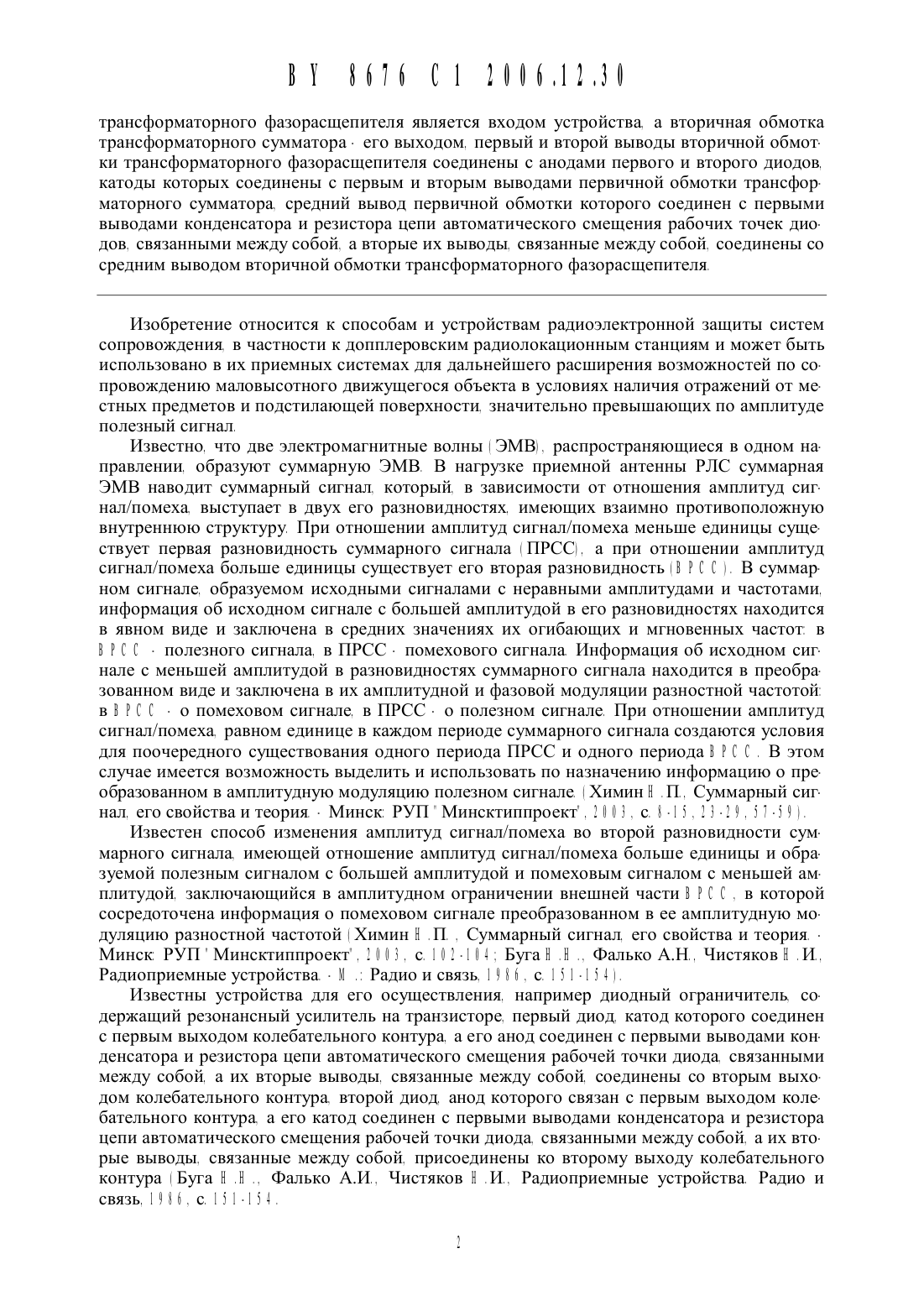

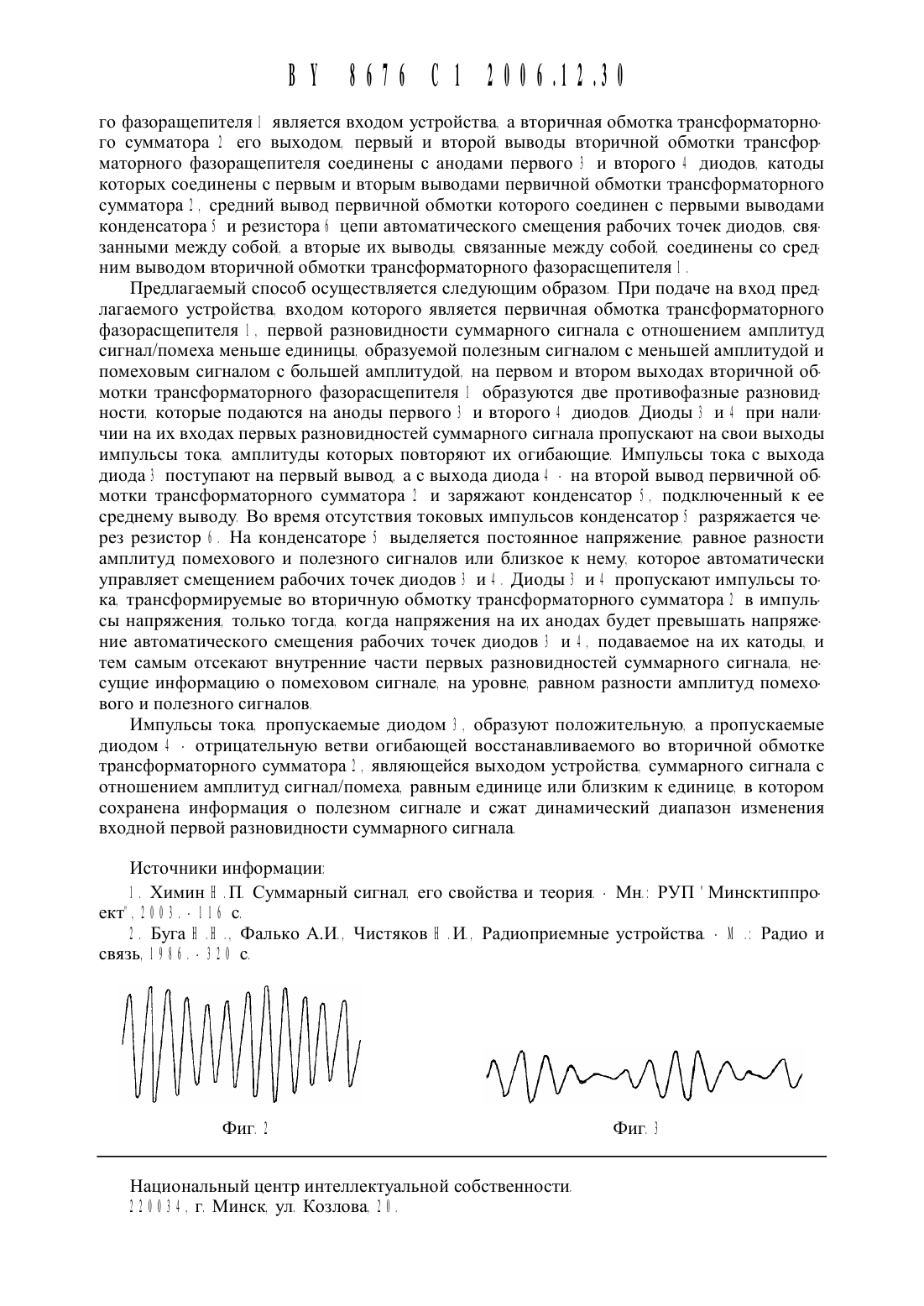

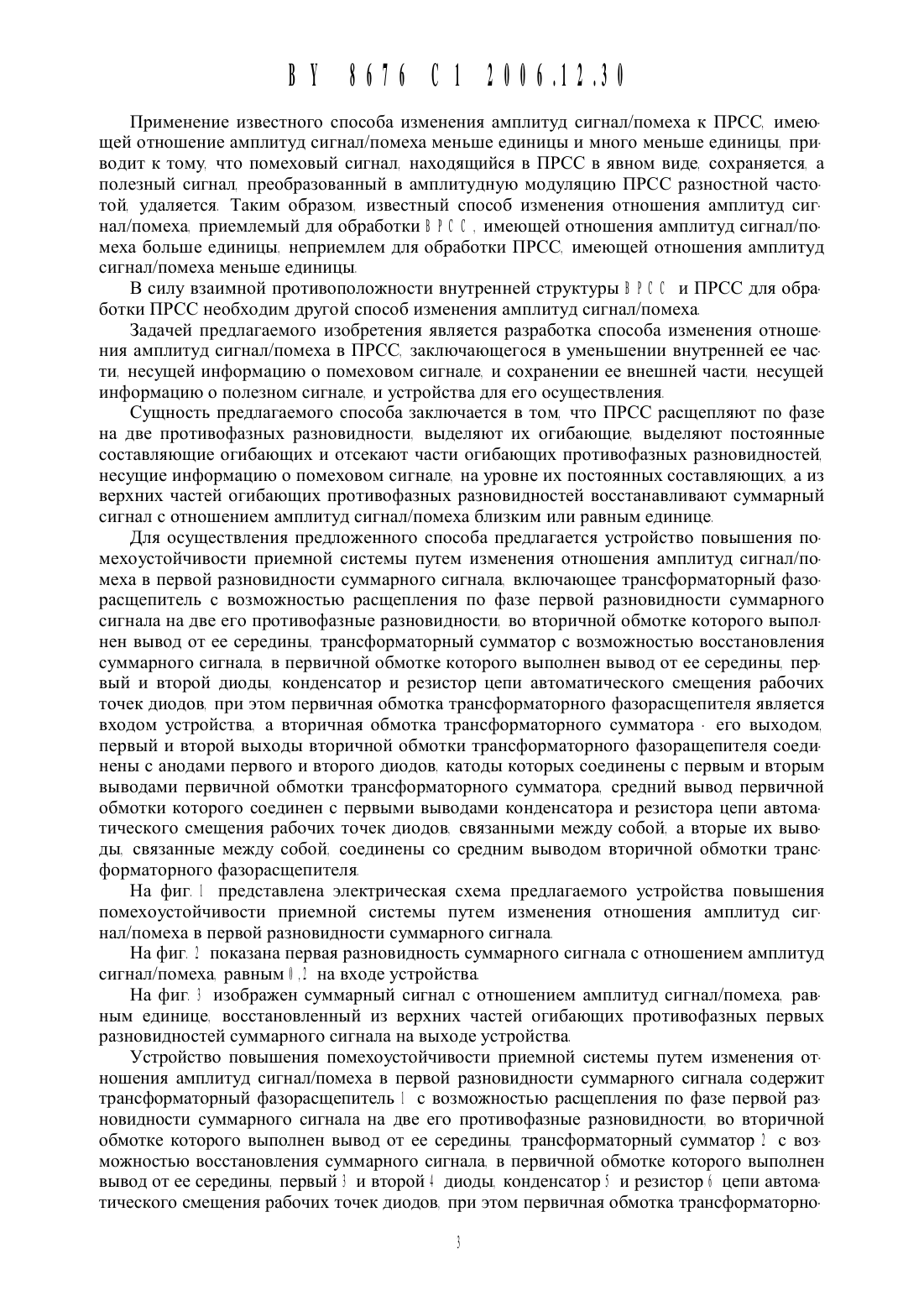

СПОСОБ ПОВЫШЕНИЯ ПОМЕХОУСТОЙЧИВОСТИ ПРИЕМНОЙ СИСТЕМЫ ПУТЕМ ИЗМЕНЕНИЯ ОТНОШЕНИЯ АМПЛИТУД СИГНАЛ/ПОМЕХА В ПЕРВОИ РАЗНОВИДНОСТИ СУММАРНОГ О СИГНАЛА И УСТРОИСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ020) Номерзаявки а 20030000 022) 200300000 003) 200300330 00 0) Заявитель Химин Николай Петрович 0 В 0) 0 002) Автор Химин Николай Петрович 0 003 0) 0 3 3 Р00 3) Патентообладатель Химин Николай Петрович 0 В 0 )0 . Способ повышения помехоустойчивости приемной системы путем изменения отношения амплитуд сигнал/помеха в первой разновидности суммарного сигнала. отличающийся тем. ЧТО первую разновидность суммарного сигнала расщепляют по фазе на две его противофазные разновидности. выделяют их огибающие. выделяют постоянные составляющие огибающих и отсекают части огибающих противофазных разновидностей. несущие информацию о помеховом сигнале. на уровне их постоянных составляющих. а из верхних частей огибающих противофазных разновидностей восстанавливают суммарный сигнал с отношением амплитуд сигнал/помеха. близким или равным единице2 . Устройство повышения помехоустойчивости приемной системы путем изменения отношения амплитуд сигнал/помеха в первой разновидности суммарного сигнала. отличающееся тем. что содержит трансформаторный фазорасшепитель с возможностью расшепления по фазе первой разновидности суммарного сигнала на две его противофазные разновидности. во вторичной обмотке которого выполнен вывод от ее середины. трансфор маторный сумматор с возможностью восстановления суммарного сигнала. в первичной об мотке которого выполнен вывод от ее середины. первый и второй диоды. конденсатор и резистор Цепи автоматического смешения рабочих точек диодов. при этом первичная обмоткатрансформаторного фазорасщепителя является входом устройства а вторичная обмотка трансформаторного сумматора - его выходом. первый И второй выводы вторичной обмотки трансформаторного фазорасщепителя соединены с анодами первого И второго диодов. Катоды которых соединены с первым и вторым выводами первичной обмотки трансформаторного сумматора. средний вывод первичной обмотки которого соединен с первыми выводами конденсатора и резистора цепи автоматического смещения рабочих точек диодов. связанными между собой. а вторые их выводы. связанные между собой. соединены со средним выводом вторичной обмотки трансформаторного фазорасщепителя.Изобретение относится К способам и устройствам радиоэлектронной защиты систем сопровождения. в частности к допплеровским радиолокационным станциям и может быть использовано в их приемных системах для дальнейшего расширения возможностей по сопровождению маловысотного движущегося объекта в условиях наличия отражений от местных предметов и подстилающей поверхности. значительно превышающих по амплитуде полезный сигналИзвестно. что две электромагнитные волны Р ЭМВ). распространяющиеся в одном направлении. образуют суммарную ЭМВ. В нагрузке приемной антенны РЛС суммарная ЭМВ наводит суммарный сигнал. который. в зависимости от отношения амплитуд сигнал/помеха выступает в двух его разновидностях. имеющих взаимно противоположную внутреннюю структуру При отношении амплитуд сигнал/помеха меньше единицы существует первая разновидность суммарного сигнала РПРСС). а при отношении амплитуд сигнал/помеха больше единицы существует его вторая разновидность РВ Р С С ) В суммарном сигнале. образуемом исходными сигналами с неравными амплитудами и частотами. информация об исходном сигнале с большей амплитудой в его разновидностях находится в явном виде и заключена в средних значениях их огибающих и мгновенных частот в В Р С С - полезного сигнала. в ПРСС - помехового сигнала Информация об исходном сигнале с меньшей амплитудой в разновидностях суммарного сигнала находится в преобразованном виде и заключена в их амплитудной и фазовой модуляции разностной частотой в В Р С С - о помеховом сигнале. в ПРСС - о полезном сигнале. При отношении амплитуд сигнал/помеха. равном единице в каждом периоде суммарного сигнала создаются условия для поочередного существования одного периода ПРСС и одного периода В Р С С . В этом случае имеется возможность выделить и использовать по назначению информацию о преобразованном в амплитудную модуляцию полезном сигнале РХимин Н П. Суммарный сигнал. его свойства и теория - Минск РУП Минсктиппроект. 2 Р Р Р . с. Р -Р 5 . 2 з -2 9 . 5 Р -5 9 РИзвестен способ изменения амплитуд сигнал/помеха во второй разновидности суммарного сигнала. имеющей отношение амплитуд сигнал/помеха больше единицы и образуемой полезным сигналом с большей амплитудой и помеховым сигналом с меньшей амплитудой. заключающийся в амплитудном ограничении внешней части В Р С С . в которой сосредоточена информация о помеховом сигнале преобразованном в ее амплитудную модуляцию разностной частотой РХимин Н П . Суммарный сигнал. его свойства и теория Минск РУП Минсктиппроект . 2 Р Р Р . с. Р Р 2 -Р Р Р БугаН Н Фалько А.Н Чистяков Н Радиоприемные устройства - РР Радио и связь. Р 9 Р 6 . с Р 5 Р -Р 5 Р РИзвестны устройства для его осуществления. например диодный ограничитель. содержащий резонансный усилитель на транзисторе. первый диод. катод которого соединен с первым выходом колебательного контура а его анод соединен с первыми выводами конденсатора и резистора цепи автоматического смещения рабочей точки диода. связанными между собой. а их вторые выводы. связанные между собой. соединены со вторым вь 1 ходом колебательного контура. второй диод. анод которого связан с первым выходом колебательного контура. а его катод соединен с первыми выводами конденсатора и резистора цепи автоматического смещения рабочей точки диода. связанными между собой. а их вторые выводы. связанные между собой. присоединены ко второму выходу колебательного контура Буга Н .Н Фалько А.И Чистяков НРадиоприемные устройства Радио и связь.Р 9 РР.с РЗР-РЗРРПрименение Известного способа изменения амплитуд сигнал/помеха К ПРСС. имеющей отношение амплитуд сигнал/помеха меньше единицы и много меньше единицы. приводит К тому. что помеховь 1 й сигнал. находящийся в ПРСС в явном виде. сохраняется. а Полезный сигнал. преобразованный в амплитудную модуляцию ПРСС разностной частотой. удаляется Таким образом. известный способ изменения отношения амплитуд сигнал/помеха. приемлемый для обработки В Р С С . имеющей отношения амплитуд сигнал/помеха больше единицы. неприемлем для обработки ПРСС. имеющей отношения амплитуд сигнал/помеха меньше единицы.В силу взаимной противоположности внутренней структуры В Р С С и ПРСС для обработки ПРСС необходим другой способ изменения амплитуд сигнал/помехаЗадачей предлагаемого изобретения является разработка способа изменения отношения амплитуд сигнал/помеха в ПРСС. заключающегося в уменьшении внутренней ее части. несущей информацию о помеховом сигнале. и сохранении ее внешней части. несущей информацию о полезном сигнале. и устройства для его осуществления.Сущность предлагаемого способа заключается в том. что ПРСС расщепляют по фазе на две противофазных разновидности. выделяют их огибающие. выделяют постоянные составляющие огибающих и отсекают части огибающих противофазных разновидностей. несущие информацию о помеховом сигнале. на уровне их постоянных составляющих. а из верхних частей огибающих противофазных разновидностей восстанавливают суммарный сигнал с отношением амплитуд сигнал/помеха близким или равным единицеДля осуществления предложенного способа предлагается устройство повышения помехоустойчивости приемной системы путем изменения отношения амплитуд сигнал/помеха в первой разновидности суммарного сигнала. включающее трансформаторный фазорасщепитель с возможностью расщепления по фазе первой разновидности суммарного сигнала на две его противофазные разновидности. во вторичной обмотке которого вь 1 полнен вывод от ее середины. трансформаторный сумматор с возможностью восстановления суммарного сигнала. в первичной обмотке которого выполнен вывод от ее середины. первый и второй диоды. конденсатор и резистор цепи автоматического смещения рабочих точек диодов. при этом первичная обмотка трансформаторного фазорасщепителя является входом устройства. а вторичная обмотка трансформаторного сумматора - его выходом. первый и второй выходы вторичной обмотки трансформаторного фазоращепителя соединены с анодами первого и второго диодов. катоды которых соединены с первым и вторым выводами первичной обмотки трансформаторного сумматора. средний вывод первичной обмотки которого соединен с первыми выводами конденсатора и резистора цепи автоматического смещения рабочих точек диодов. связанными между собой. а вторые их вь 1 воды. связанные между собой. соединены со средним выводом вторичной обмотки трансформаторного фазорасщепителя.На фиг. 1 представлена электрическая схема предлагаемого устройства повышения помехоустойчивости приемной системы путем изменения отношения амплитуд сигнал/помеха в первой разновидности суммарного сигнала.На фиг. 2 показана первая разновидность суммарного сигнала с отношением амплитуд сигнал/помеха равным 0 .2 на входе устройстваНа фиг. 3 изображен суммарный сигнал с отношением амплитуд сигнал/помеха. равным единице. восстановленный из верхних частей огибающих противофазных первых разновидностей суммарного сигнала на выходе устройстваУстройство повышения помехоустойчивости приемной системы путем изменения отношения амплитуд сигнал/помеха в первой разновидности суммарного сигнала содержит трансформаторный фазорасщепитель 1 с возможностью расщепления по фазе первой разновидности суммарного сигнала на две его противофазные разновидности. во вторичной обмотке которого выполнен вывод от ее середины. трансформаторный сумматор 2 с возможностью восстановления суммарного сигнала. в первичной обмотке которого выполнен вывод от ее середины. первый 3 и второй 4 диоды. конденсатор 5 и резисторб цепи автоматического смещения рабочих точек диодов. при этом первичная обмотка трансформаторно ВУ 8676 С 12406.12.30го фазорашепителя 4 является входом устройства. а вторичная обмотка трансформаторного сумматора 2 его выходом. первый И второй выводы вторичной обмотки трансформаторного фазорашепителя соединены с анодами первого 3 И второго 4 диодов. Катоды которых соединены с первым И вторым выводами первичной обмотки трансформаторного сумматора 2 . средний вывод первичной обмотки которого соединен с первыми выводами конденсатора 5 И резистора 6 Цепи автоматического смешения рабочих точек диодов. связанными между собой. а вторые их выводы. связанные между собой. соединены со средним выводом вторичной обмотки трансформаторного фазорасЩепителя 4 .Предлагаемый способ осуществляется следующим образом При подаче на вход предлагаемого устройства. входом которого является первичная обмотка трансформаторного фазорасЩепителя 4 . первой разновидности суммарного сигнала с отношением амплитуд сигнал/помеха меньше единицы. образуемой полезным сигналом с меньшей амплитудой И помеховым сигналом с большей амплитудой. на первом И втором выходах вторичной обмотки трансформаторного фазорасЩепителя 4 образуются две противофазные разновидности. которые подаются на аноды первого 3 И второго 4 диодов Диоды 3 И 4 при наличии на их входах первых разновидностей суммарного сигнала пропускают на свои выходы импульсы тока. амплитуды которых повторяют их огибаюшие Импульсы тока с выхода диода 3 поступают на первый вывод. а с выхода диода 4 - на второй вывод первичной обмотки трансформаторного сумматора 2 И заряжают конденсатор 5 . подключенный к ее среднему выводу Во время отсутствия токовых импульсов конденсатор 5 разряжается через резистор 6 . На конденсаторе 5 выделяется постоянное напряжение. равное разности амплитуд помехового И полезного сигналов или близкое к нему. которое автоматически управляет смешением рабочих точек диодов 3 И 4 . Диоды 3 И 4 пропускают импульсы тока трансформируемые во вторичную обмотку трансформаторного сумматора 2 в импульсы напряжения. только тогда. когда напряжения на их анодах будет превышать напряжение автоматического смешения рабочих точек диодов 3 И 4 . подаваемое на их катоды. И тем самым отсекают внутренние части первых разновидностей суммарного сигнала. несущие информацию о помеховом сигнале. на уровне. равном разности амплитуд помехового И полезного сигналовИмпульсы тока. пропускаемые диодом 3 . образуют положительную. а пропускаемые диодом 4 - отрицательную ветви огибаюшей восстанавливаемого во вторичной обмотке трансформаторного сумматора 2 . являюшейся выходом устройства. суммарного сигнала с отношением амплитуд сигнал/помеха. равным единице или близким к единице. в котором сохранена информация о полезном сигнале И сжат динамический диапазон изменения входной первой разновидности суммарного сигнала2. БугаН .Н Фалько А.И Чистяков НРадиоприемные устройства - М г Радио И связь.1986.-320 с. Фиг. 2 Фиг. 3Национальный Центр интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
