Устройство для поперечной распиловки лесоматериалов

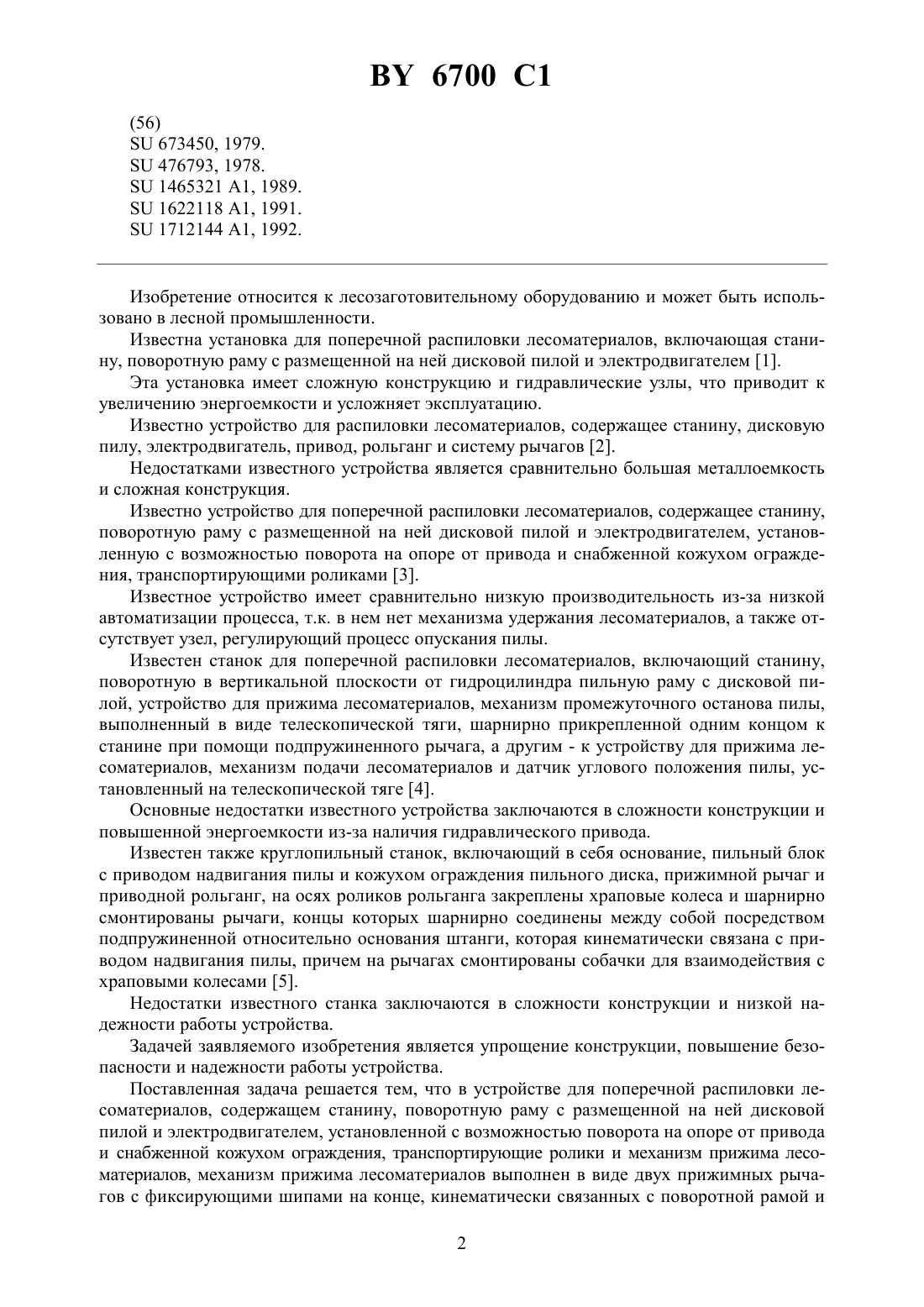

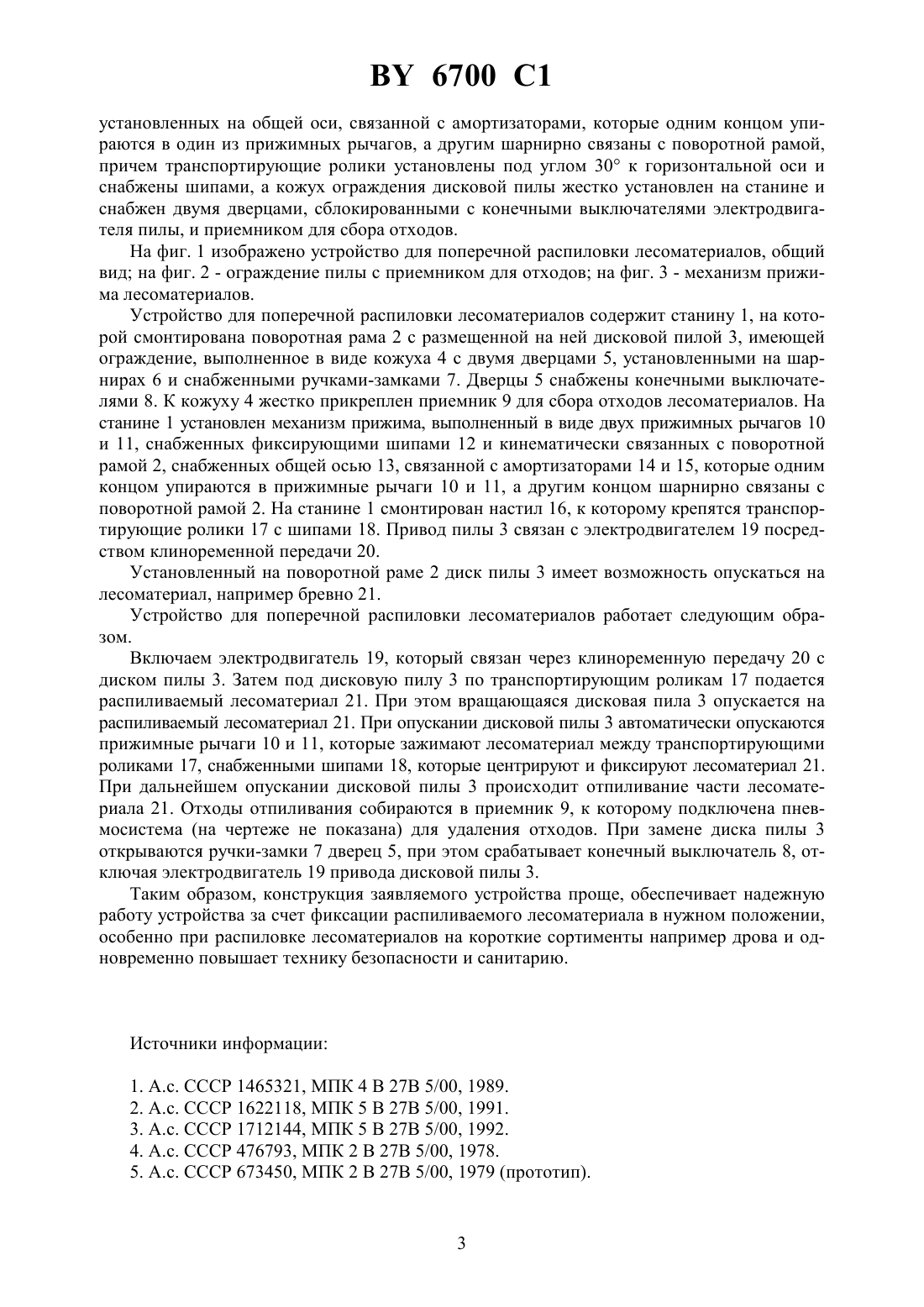

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОПЕРЕЧНОЙ РАСПИЛОВКИ ЛЕСОМАТЕРИАЛОВ(71) Заявитель Республиканское унитарное предприятие БЕЛНИИТОППРОЕКТ(72) Авторы Мамчур Виктор Гаврилович Шелег Александр Павлович Зюзин Борис Федорович Хазов Юрий Дмитриевич Короленко Геннадий Тимофеевич Калач Виктор Владимирович(73) Патентообладатель Республиканское унитарное предприятие БЕЛНИИТОППРОЕКТ(57) Устройство для поперечной распиловки лесоматериалов, содержащее станину, поворотную раму с размещенной на ней дисковой пилой с электродвигателем, установленной с возможностью поворота на опоре от привода и снабженной кожухом ограждения, транспортирующие ролики, механизм прижима лесоматериалов, отличающееся тем, что механизм прижима лесоматериалов выполнен в виде двух прижимных рычагов с фиксирующими шипами на конце, кинематически связанных с поворотной рамой и установленных на общей оси, связанной с амортизаторами, которые одним концом упираются в один из прижимных рычагов, а другим концом шарнирно связаны с поворотной рамой, причем транспортирующие ролики установлены под углом 30 к горизонтальной оси и снабжены шипами, а кожух ограждения дисковой пилы жестко установлен на станине и снабжен двумя дверцами, сблокированными с конечными выключателями электродвигателя дисковой пилы, и приемником для сбора отходов.(56)673450, 1979.476793, 1978.1465321 1, 1989.1622118 1, 1991.1712144 1, 1992. Изобретение относится к лесозаготовительному оборудованию и может быть использовано в лесной промышленности. Известна установка для поперечной распиловки лесоматериалов, включающая станину, поворотную раму с размещенной на ней дисковой пилой и электродвигателем 1. Эта установка имеет сложную конструкцию и гидравлические узлы, что приводит к увеличению энергоемкости и усложняет эксплуатацию. Известно устройство для распиловки лесоматериалов, содержащее станину, дисковую пилу, электродвигатель, привод, рольганг и систему рычагов 2. Недостатками известного устройства является сравнительно большая металлоемкость и сложная конструкция. Известно устройство для поперечной распиловки лесоматериалов, содержащее станину,поворотную раму с размещенной на ней дисковой пилой и электродвигателем, установленную с возможностью поворота на опоре от привода и снабженной кожухом ограждения, транспортирующими роликами 3. Известное устройство имеет сравнительно низкую производительность из-за низкой автоматизации процесса, т.к. в нем нет механизма удержания лесоматериалов, а также отсутствует узел, регулирующий процесс опускания пилы. Известен станок для поперечной распиловки лесоматериалов, включающий станину,поворотную в вертикальной плоскости от гидроцилиндра пильную раму с дисковой пилой, устройство для прижима лесоматериалов, механизм промежуточного останова пилы,выполненный в виде телескопической тяги, шарнирно прикрепленной одним концом к станине при помощи подпружиненного рычага, а другим - к устройству для прижима лесоматериалов, механизм подачи лесоматериалов и датчик углового положения пилы, установленный на телескопической тяге 4. Основные недостатки известного устройства заключаются в сложности конструкции и повышенной энергоемкости из-за наличия гидравлического привода. Известен также круглопильный станок, включающий в себя основание, пильный блок с приводом надвигания пилы и кожухом ограждения пильного диска, прижимной рычаг и приводной рольганг, на осях роликов рольганга закреплены храповые колеса и шарнирно смонтированы рычаги, концы которых шарнирно соединены между собой посредством подпружиненной относительно основания штанги, которая кинематически связана с приводом надвигания пилы, причем на рычагах смонтированы собачки для взаимодействия с храповыми колесами 5. Недостатки известного станка заключаются в сложности конструкции и низкой надежности работы устройства. Задачей заявляемого изобретения является упрощение конструкции, повышение безопасности и надежности работы устройства. Поставленная задача решается тем, что в устройстве для поперечной распиловки лесоматериалов, содержащем станину, поворотную раму с размещенной на ней дисковой пилой и электродвигателем, установленной с возможностью поворота на опоре от привода и снабженной кожухом ограждения, транспортирующие ролики и механизм прижима лесоматериалов, механизм прижима лесоматериалов выполнен в виде двух прижимных рычагов с фиксирующими шипами на конце, кинематически связанных с поворотной рамой и 2 6700 1 установленных на общей оси, связанной с амортизаторами, которые одним концом упираются в один из прижимных рычагов, а другим шарнирно связаны с поворотной рамой,причем транспортирующие ролики установлены под углом 30 к горизонтальной оси и снабжены шипами, а кожух ограждения дисковой пилы жестко установлен на станине и снабжен двумя дверцами, сблокированными с конечными выключателями электродвигателя пилы, и приемником для сбора отходов. На фиг. 1 изображено устройство для поперечной распиловки лесоматериалов, общий вид на фиг. 2 - ограждение пилы с приемником для отходов на фиг. 3 - механизм прижима лесоматериалов. Устройство для поперечной распиловки лесоматериалов содержит станину 1, на которой смонтирована поворотная рама 2 с размещенной на ней дисковой пилой 3, имеющей ограждение, выполненное в виде кожуха 4 с двумя дверцами 5, установленными на шарнирах 6 и снабженными ручками-замками 7. Дверцы 5 снабжены конечными выключателями 8. К кожуху 4 жестко прикреплен приемник 9 для сбора отходов лесоматериалов. На станине 1 установлен механизм прижима, выполненный в виде двух прижимных рычагов 10 и 11, снабженных фиксирующими шипами 12 и кинематически связанных с поворотной рамой 2, снабженных общей осью 13, связанной с амортизаторами 14 и 15, которые одним концом упираются в прижимные рычаги 10 и 11, а другим концом шарнирно связаны с поворотной рамой 2. На станине 1 смонтирован настил 16, к которому крепятся транспортирующие ролики 17 с шипами 18. Привод пилы 3 связан с электродвигателем 19 посредством клиноременной передачи 20. Установленный на поворотной раме 2 диск пилы 3 имеет возможность опускаться на лесоматериал, например бревно 21. Устройство для поперечной распиловки лесоматериалов работает следующим образом. Включаем электродвигатель 19, который связан через клиноременную передачу 20 с диском пилы 3. Затем под дисковую пилу 3 по транспортирующим роликам 17 подается распиливаемый лесоматериал 21. При этом вращающаяся дисковая пила 3 опускается на распиливаемый лесоматериал 21. При опускании дисковой пилы 3 автоматически опускаются прижимные рычаги 10 и 11, которые зажимают лесоматериал между транспортирующими роликами 17, снабженными шипами 18, которые центрируют и фиксируют лесоматериал 21. При дальнейшем опускании дисковой пилы 3 происходит отпиливание части лесоматериала 21. Отходы отпиливания собираются в приемник 9, к которому подключена пневмосистема (на чертеже не показана) для удаления отходов. При замене диска пилы 3 открываются ручки-замки 7 дверец 5, при этом срабатывает конечный выключатель 8, отключая электродвигатель 19 привода дисковой пилы 3. Таким образом, конструкция заявляемого устройства проще, обеспечивает надежную работу устройства за счет фиксации распиливаемого лесоматериала в нужном положении,особенно при распиловке лесоматериалов на короткие сортименты например дрова и одновременно повышает технику безопасности и санитарию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
