Самоходная уборочная машина

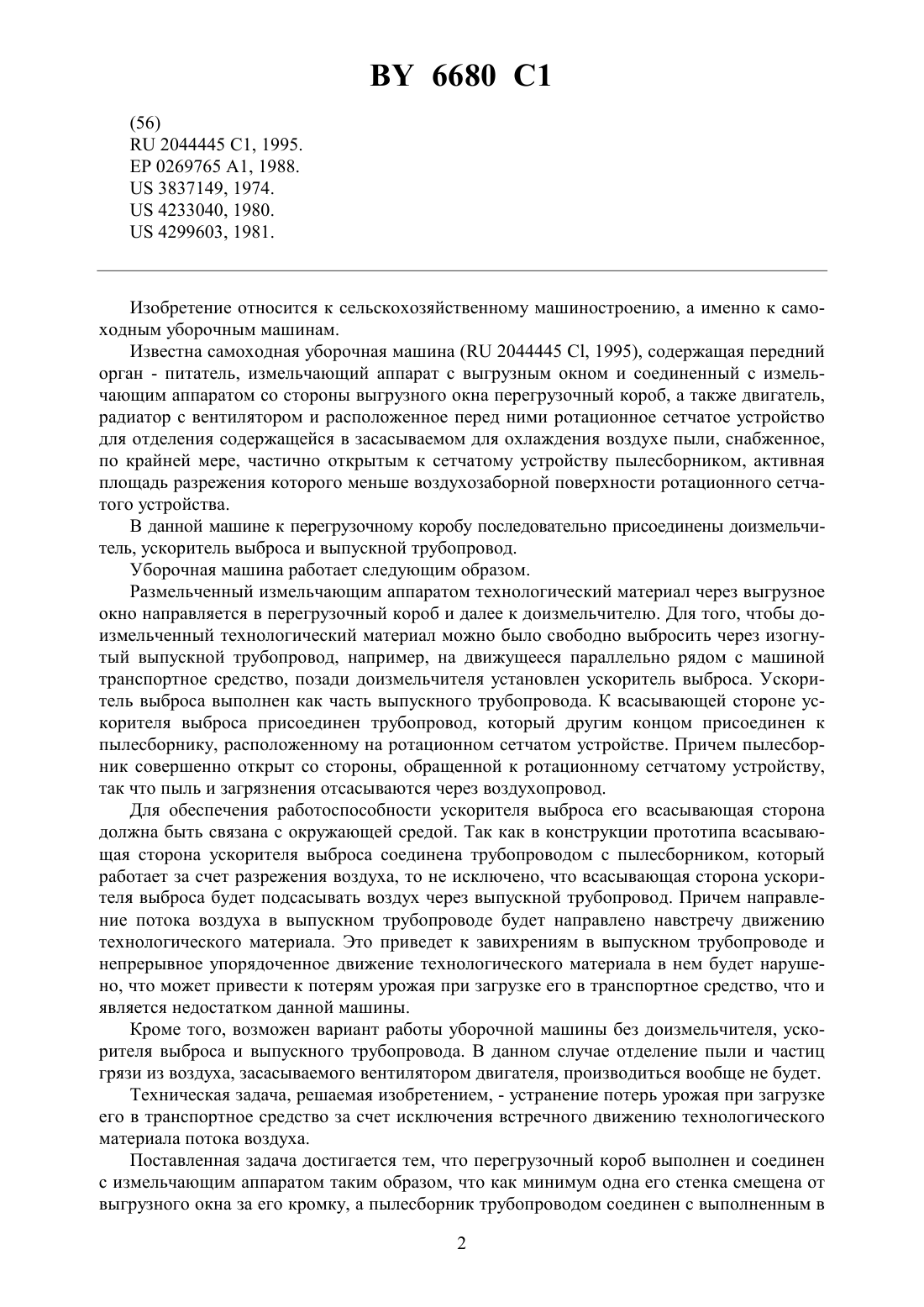

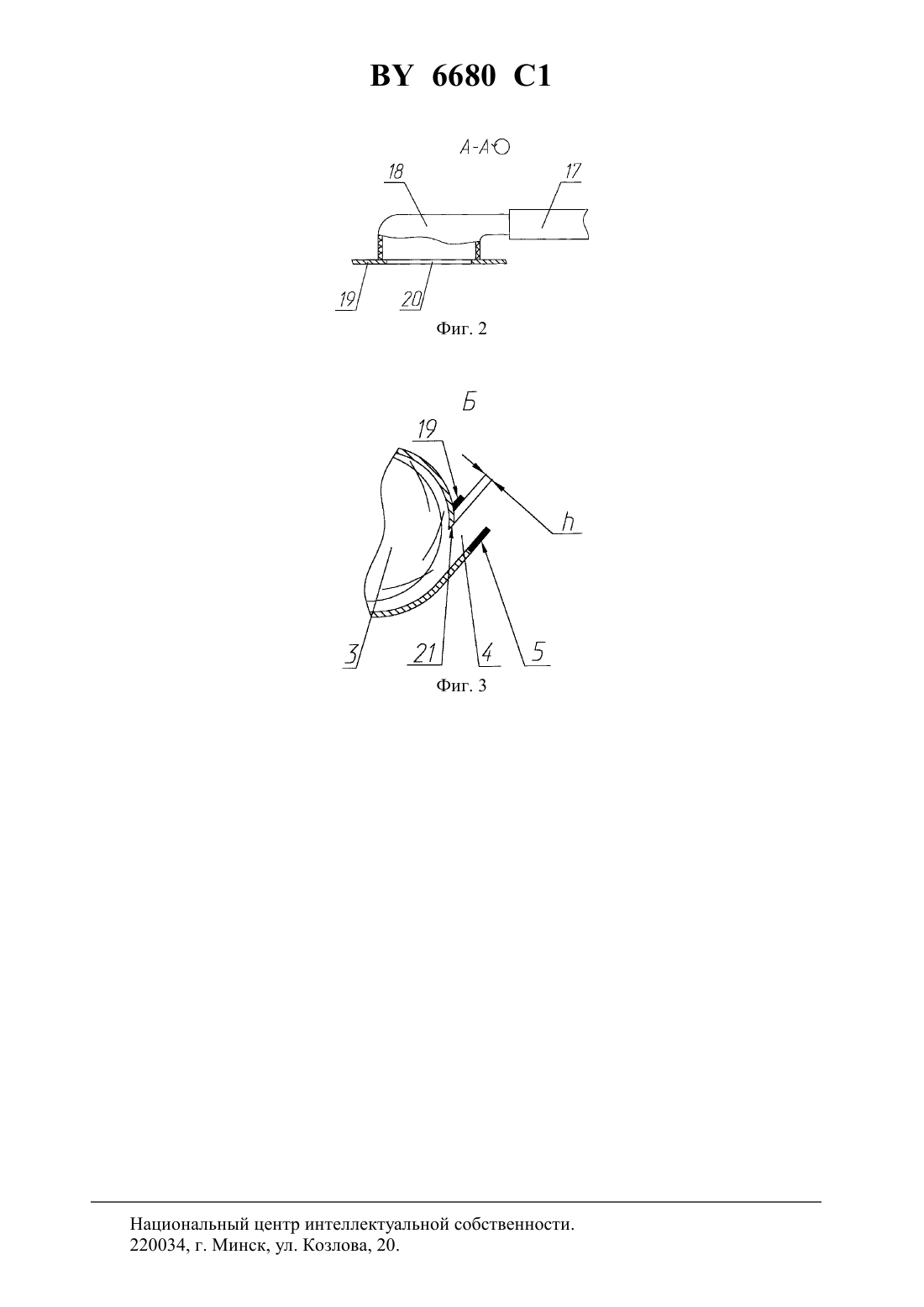

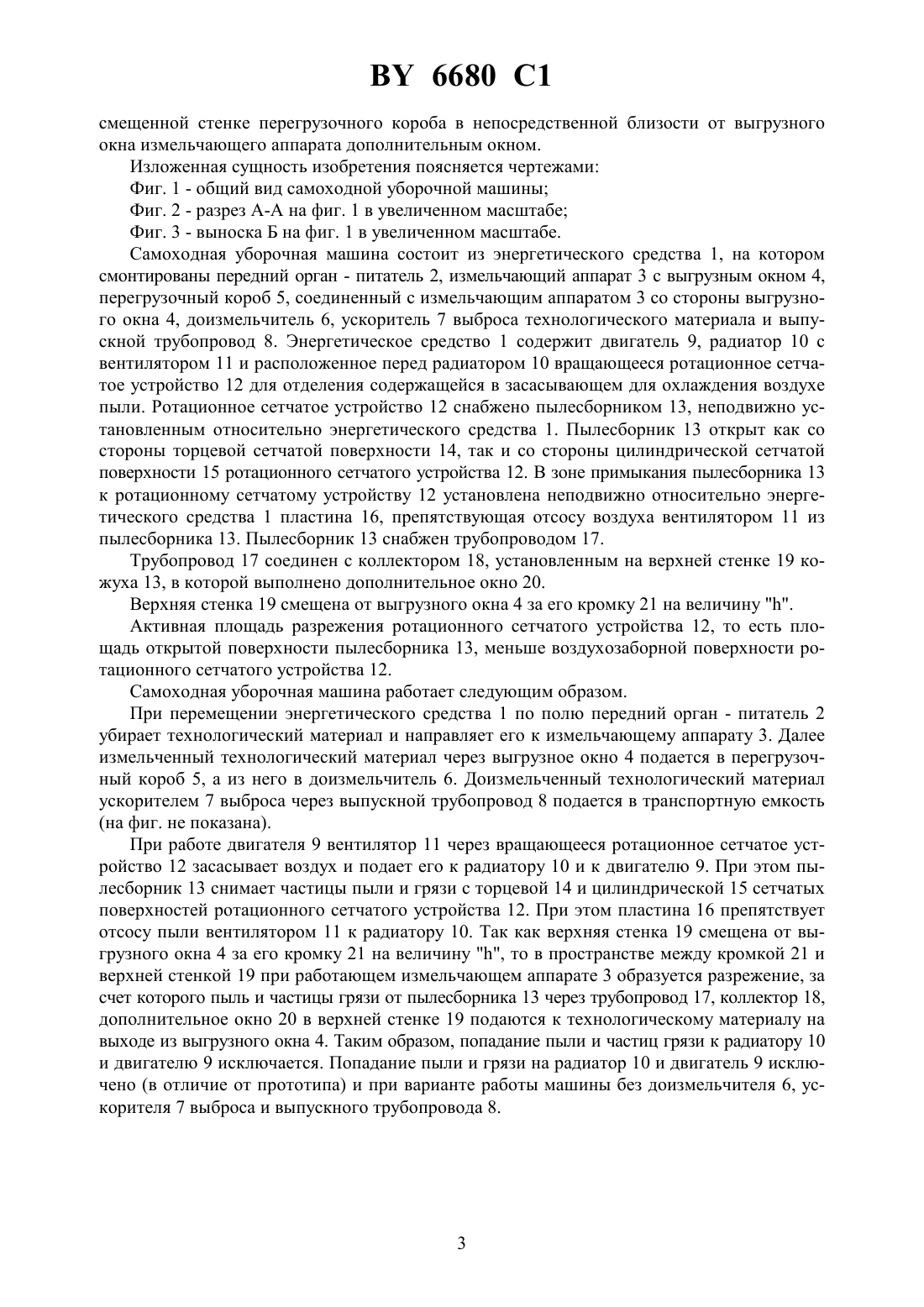

01 11/12 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Рехлицкий Олег Валентинович Паршиков Николай Павлович Шведов Виталий Михайлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Самоходная уборочная машина, содержащая передний орган-питатель, измельчающий аппарат с выгрузным окном и соединенный с измельчающим аппаратом со стороны выгрузного окна перегрузочный короб, а также двигатель, радиатор с вентилятором и расположенное перед ними ротационное сетчатое устройство для отделения содержащейся в засасываемом для охлаждения воздухе пыли, снабженное, по крайней мере, частично открытым к сетчатому устройству пылесборником, активная площадь разрежения которого меньше воздухозаборной поверхности ротационного сетчатого устройства, отличающаяся тем, что перегрузочный короб выполнен и соединен с измельчающим аппаратом таким образом, что как минимум одна его стенка смещена от выгрузного окна за его кромку, а пылесборник трубопроводом соединен с выполненным в смещенной стенке перегрузочного короба в непосредственной близости от выгрузного окна измельчающего аппарата дополнительным окном. Изобретение относится к сельскохозяйственному машиностроению, а именно к самоходным уборочным машинам. Известна самоходная уборочная машина ( 2044445 , 1995), содержащая передний орган - питатель, измельчающий аппарат с выгрузным окном и соединенный с измельчающим аппаратом со стороны выгрузного окна перегрузочный короб, а также двигатель,радиатор с вентилятором и расположенное перед ними ротационное сетчатое устройство для отделения содержащейся в засасываемом для охлаждения воздухе пыли, снабженное,по крайней мере, частично открытым к сетчатому устройству пылесборником, активная площадь разрежения которого меньше воздухозаборной поверхности ротационного сетчатого устройства. В данной машине к перегрузочному коробу последовательно присоединены доизмельчитель, ускоритель выброса и выпускной трубопровод. Уборочная машина работает следующим образом. Размельченный измельчающим аппаратом технологический материал через выгрузное окно направляется в перегрузочный короб и далее к доизмельчителю. Для того, чтобы доизмельченный технологический материал можно было свободно выбросить через изогнутый выпускной трубопровод, например, на движущееся параллельно рядом с машиной транспортное средство, позади доизмельчителя установлен ускоритель выброса. Ускоритель выброса выполнен как часть выпускного трубопровода. К всасывающей стороне ускорителя выброса присоединен трубопровод, который другим концом присоединен к пылесборнику, расположенному на ротационном сетчатом устройстве. Причем пылесборник совершенно открыт со стороны, обращенной к ротационному сетчатому устройству,так что пыль и загрязнения отсасываются через воздухопровод. Для обеспечения работоспособности ускорителя выброса его всасывающая сторона должна быть связана с окружающей средой. Так как в конструкции прототипа всасывающая сторона ускорителя выброса соединена трубопроводом с пылесборником, который работает за счет разрежения воздуха, то не исключено, что всасывающая сторона ускорителя выброса будет подсасывать воздух через выпускной трубопровод. Причем направление потока воздуха в выпускном трубопроводе будет направлено навстречу движению технологического материала. Это приведет к завихрениям в выпускном трубопроводе и непрерывное упорядоченное движение технологического материала в нем будет нарушено, что может привести к потерям урожая при загрузке его в транспортное средство, что и является недостатком данной машины. Кроме того, возможен вариант работы уборочной машины без доизмельчителя, ускорителя выброса и выпускного трубопровода. В данном случае отделение пыли и частиц грязи из воздуха, засасываемого вентилятором двигателя, производиться вообще не будет. Техническая задача, решаемая изобретением, - устранение потерь урожая при загрузке его в транспортное средство за счет исключения встречного движению технологического материала потока воздуха. Поставленная задача достигается тем, что перегрузочный короб выполнен и соединен с измельчающим аппаратом таким образом, что как минимум одна его стенка смещена от выгрузного окна за его кромку, а пылесборник трубопроводом соединен с выполненным в 2 6680 1 смещенной стенке перегрузочного короба в непосредственной близости от выгрузного окна измельчающего аппарата дополнительным окном. Изложенная сущность изобретения поясняется чертежами Фиг. 1 - общий вид самоходной уборочной машины Фиг. 2 - разрез А-А на фиг. 1 в увеличенном масштабе Фиг. 3 - выноска Б на фиг. 1 в увеличенном масштабе. Самоходная уборочная машина состоит из энергетического средства 1, на котором смонтированы передний орган - питатель 2, измельчающий аппарат 3 с выгрузным окном 4,перегрузочный короб 5, соединенный с измельчающим аппаратом 3 со стороны выгрузного окна 4, доизмельчитель 6, ускоритель 7 выброса технологического материала и выпускной трубопровод 8. Энергетическое средство 1 содержит двигатель 9, радиатор 10 с вентилятором 11 и расположенное перед радиатором 10 вращающееся ротационное сетчатое устройство 12 для отделения содержащейся в засасывающем для охлаждения воздухе пыли. Ротационное сетчатое устройство 12 снабжено пылесборником 13, неподвижно установленным относительно энергетического средства 1. Пылесборник 13 открыт как со стороны торцевой сетчатой поверхности 14, так и со стороны цилиндрической сетчатой поверхности 15 ротационного сетчатого устройства 12. В зоне примыкания пылесборника 13 к ротационному сетчатому устройству 12 установлена неподвижно относительно энергетического средства 1 пластина 16, препятствующая отсосу воздуха вентилятором 11 из пылесборника 13. Пылесборник 13 снабжен трубопроводом 17. Трубопровод 17 соединен с коллектором 18, установленным на верхней стенке 19 кожуха 13, в которой выполнено дополнительное окно 20. Верхняя стенка 19 смещена от выгрузного окна 4 за его кромку 21 на величину . Активная площадь разрежения ротационного сетчатого устройства 12, то есть площадь открытой поверхности пылесборника 13, меньше воздухозаборной поверхности ротационного сетчатого устройства 12. Самоходная уборочная машина работает следующим образом. При перемещении энергетического средства 1 по полю передний орган - питатель 2 убирает технологический материал и направляет его к измельчающему аппарату 3. Далее измельченный технологический материал через выгрузное окно 4 подается в перегрузочный короб 5, а из него в доизмельчитель 6. Доизмельченный технологический материал ускорителем 7 выброса через выпускной трубопровод 8 подается в транспортную емкость(на фиг. не показана). При работе двигателя 9 вентилятор 11 через вращающееся ротационное сетчатое устройство 12 засасывает воздух и подает его к радиатору 10 и к двигателю 9. При этом пылесборник 13 снимает частицы пыли и грязи с торцевой 14 и цилиндрической 15 сетчатых поверхностей ротационного сетчатого устройства 12. При этом пластина 16 препятствует отсосу пыли вентилятором 11 к радиатору 10. Так как верхняя стенка 19 смещена от выгрузного окна 4 за его кромку 21 на величину , то в пространстве между кромкой 21 и верхней стенкой 19 при работающем измельчающем аппарате 3 образуется разрежение, за счет которого пыль и частицы грязи от пылесборника 13 через трубопровод 17, коллектор 18,дополнительное окно 20 в верхней стенке 19 подаются к технологическому материалу на выходе из выгрузного окна 4. Таким образом, попадание пыли и частиц грязи к радиатору 10 и двигателю 9 исключается. Попадание пыли и грязи на радиатор 10 и двигатель 9 исключено (в отличие от прототипа) и при варианте работы машины без доизмельчителя 6, ускорителя 7 выброса и выпускного трубопровода 8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
