Газосмесительное устройство горелки для газопламенного напыления

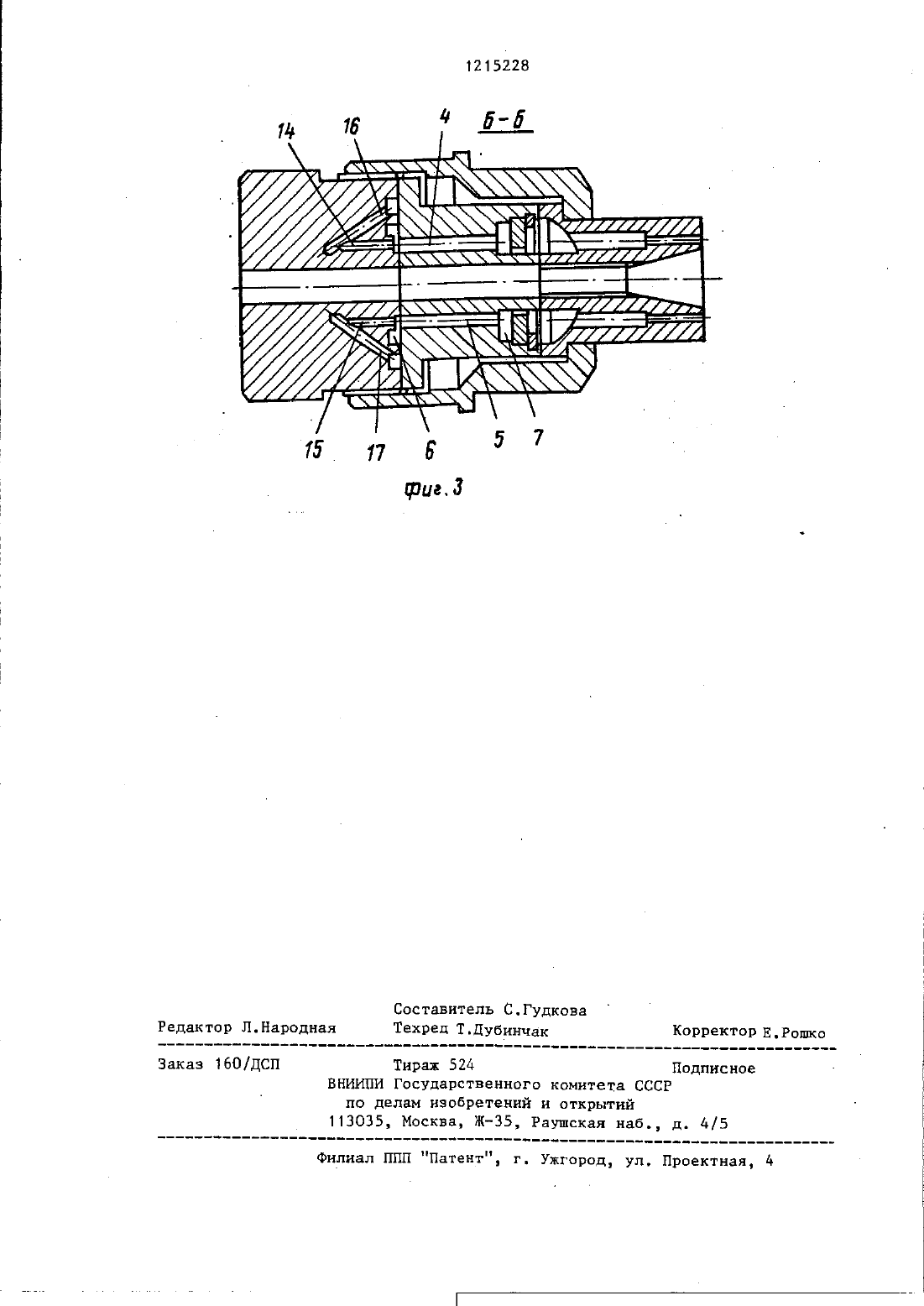

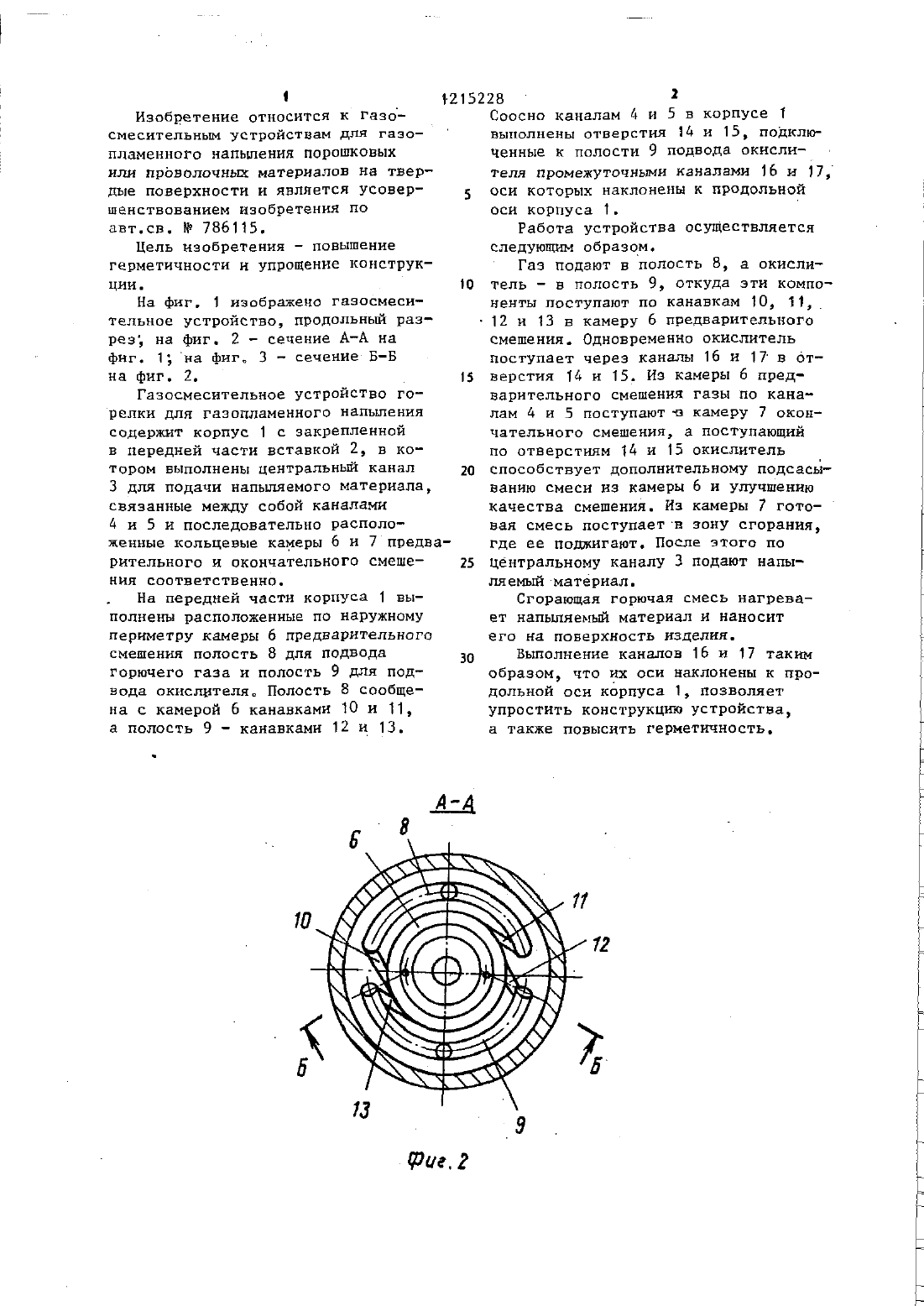

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(61) 786115 (54)(57) ГАЗОСМЕСИТЕЛЬНОЕ устройство ГОРЕЛКИ ДЛЯ ГАЗОППАМЕННОГО НАПЬЩЕНИЯ(21) 364 д 773/24-06 по авт.св. Ш 786115, о т л и ч а ю(22) 21.09.83 щ е е с я тем, что, с целью повы(71) Белорусское республиканское шения герметичностии упрощения научнопроизводственное объединение конструкции, оси каналов, сообщаюпорошковой металлургии . щих полость для подвода окислителя(72) Е.Д. Манойло И И.П. Куприянов с отверстиями, соосньщи каналам, сое(53) 662.9512(088.8) диняющим камеры предварительного и(56) Авторское свидетельство СССР окончательного смешения, наклонены т 786115, кл. В 05 В 7/20, 1977 к продольной оси корпуса. с 9 д-г-д Ф 1 3 2 сИзобретение относится к газод смесительным устройствам для газопламенного напьшения порошковых или проволочных материалов на твердые поверхности и является Усовер 5 шенствованием изобретения по авт.св. Ю 786115.На фиг. 1 изображено газосмеснп тельное устройство, продольны раз рез на фиг. 2 сечение АА на фиг. 1 на фиг 3 сечение Б-Б на фиг. 2. 15Газосмесительное устройство горелки для гаэопламенного напыления содержит корпус 1 с закрепленной в передней части вставкой 2, в котором выполнены центральны канал до 3 для подачи напьшяемого материала,связанные между собой каналами 4 и 5 и последовательно расположенные кольцевые камеры 6 Н 7 предварительного и окончательного смеше- 25 ння соответственно.На передней части корпуса 1 выполнены расположенные по наружному периметру камеры 6 предварительного смешения полость 8 для подвода 30 горючего газа и полость 9 для подвода окнслителя Полость 8 сообще на с камерой 6 канавками 10 и 11, а полость 9 канавками 12 И 13.Соосно каналам Д и 5 в корПУС 8 Т выполнены отверстия Нд и 15, подклю ченные к полости 9 ПОДБОДЗ 0 КНСПИтеля промежуточнми каналами 16 и 17 оси которых наклонены к продольной оси корпуса 1.Работа устройства осуществляется следующим образом.Газ подают в полость 8, а окислитель - в полость 9, откуда эти компоненты поступают по канавкам 10, 11смешения. Одновременно окислитель поступает через каналы 16 И 17 в отверстия 14 и 15. Из камеры 6 ПРЕД варительного смешения газы по каналам 4 и 5 поступают-9 камеру 7 окончательного смешения, а поступающий по отверстиям 14 и 15 окислитель способствует дополнительному подсасыванию смеси из камеры 6 И Улучшению качества смешения. Из камеры 7 готовая смесь поступает в зону сгорания,где ее поджигают. После этого по центральному каналу 3 подают напыляемый материал.Сгорающая горючая смесь нагревает напыляеьшй материал и наносит его на поверхность изделия.Выполнение каналов 16 и 17 таким образом, что их оси наклонены к продольной осн корпуса 1, позволяет упростить конструкцию устройства,а также повысить герметичность.ЗЗКНЗПодписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, ЖЗ 5, Раушская наб. д. 4/5
