Самоходный зерноуборочный комбайн

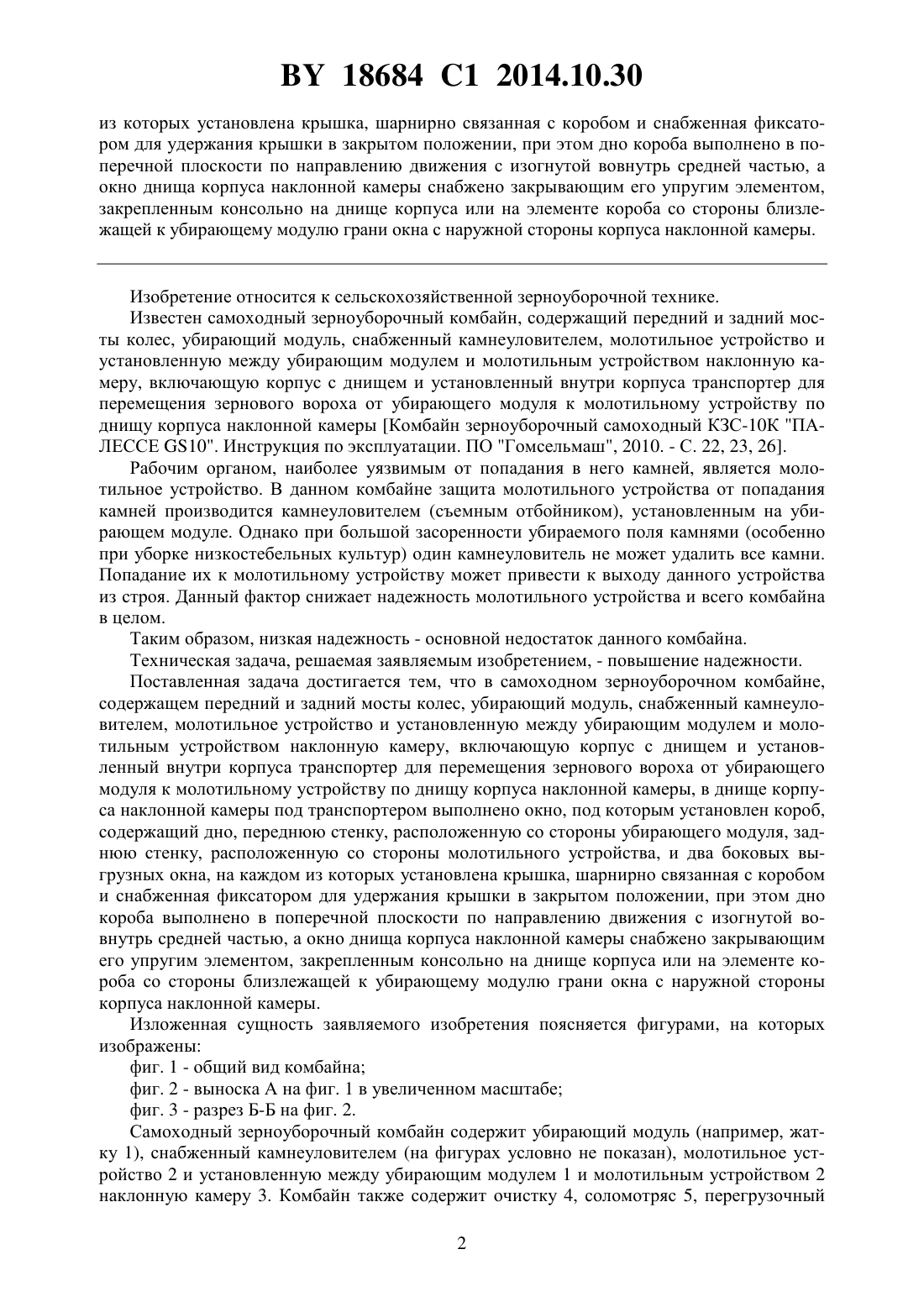

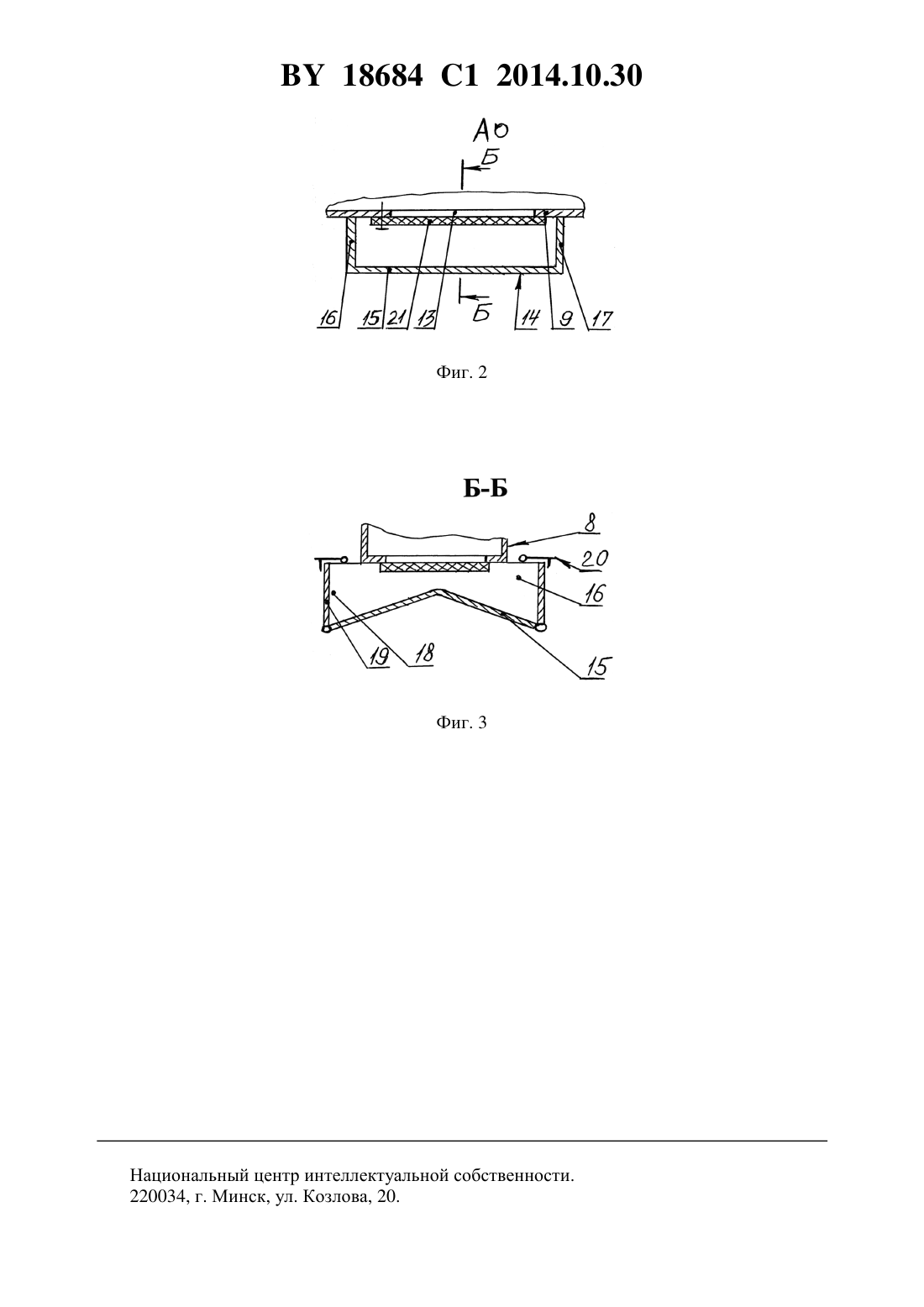

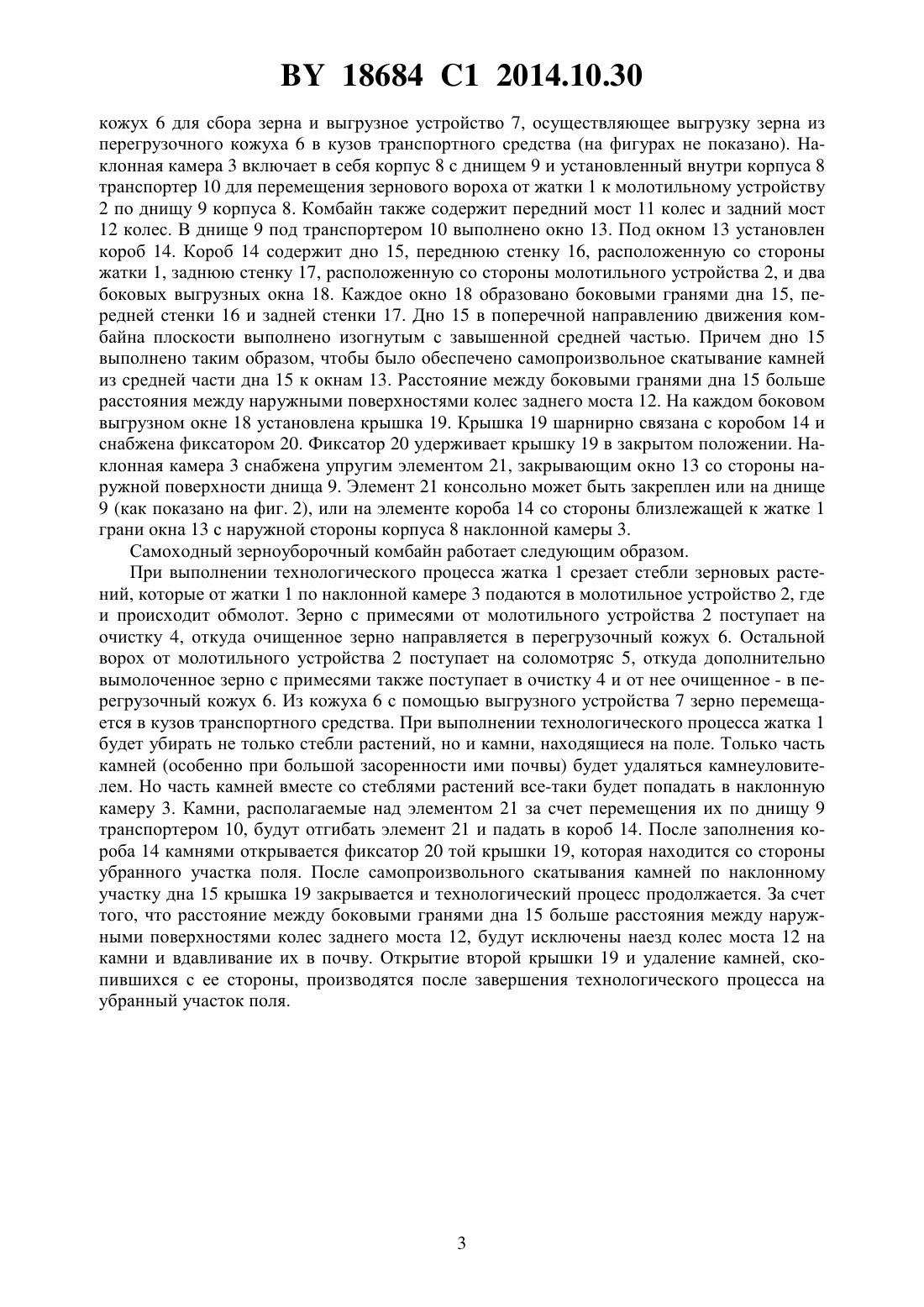

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Волков Иван Васильевич Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн зерноуборочный самоходный КЗС-10 К ПАЛЕССЕ 10. Инструкция по эксплуатации. ПО Гомсельмаш, 2010. - С.22, 23, 26.7543 1, 2005.2279784 2, 2006.430820, 1974.4657029, 1987.0516892 1, 1992.(57) Самоходный зерноуборочный комбайн, содержащий передний и задний мосты колес,убирающий модуль, снабженный камнеуловителем, молотильное устройство и установленную между убирающим модулем и молотильным устройством наклонную камеру,включающую корпус с днищем и установленный внутри корпуса транспортер для перемещения зернового вороха от убирающего модуля к молотильному устройству по днищу корпуса наклонной камеры, отличающийся тем, что в днище корпуса наклонной камеры под транспортером выполнено окно, под которым установлен короб, содержащий дно, переднюю стенку, расположенную со стороны убирающего модуля, заднюю стенку, расположенную со стороны молотильного устройства, и два боковых выгрузных окна, на каждом 18684 1 2014.10.30 из которых установлена крышка, шарнирно связанная с коробом и снабженная фиксатором для удержания крышки в закрытом положении, при этом дно короба выполнено в поперечной плоскости по направлению движения с изогнутой вовнутрь средней частью, а окно днища корпуса наклонной камеры снабжено закрывающим его упругим элементом,закрепленным консольно на днище корпуса или на элементе короба со стороны близлежащей к убирающему модулю грани окна с наружной стороны корпуса наклонной камеры. Изобретение относится к сельскохозяйственной зерноуборочной технике. Известен самоходный зерноуборочный комбайн, содержащий передний и задний мосты колес, убирающий модуль, снабженный камнеуловителем, молотильное устройство и установленную между убирающим модулем и молотильным устройством наклонную камеру, включающую корпус с днищем и установленный внутри корпуса транспортер для перемещения зернового вороха от убирающего модуля к молотильному устройству по днищу корпуса наклонной камеры Комбайн зерноуборочный самоходный КЗС-10 К ПАЛЕССЕ 10. Инструкция по эксплуатации. ПО Гомсельмаш, 2010. - С. 22, 23, 26. Рабочим органом, наиболее уязвимым от попадания в него камней, является молотильное устройство. В данном комбайне защита молотильного устройства от попадания камней производится камнеуловителем (съемным отбойником), установленным на убирающем модуле. Однако при большой засоренности убираемого поля камнями (особенно при уборке низкостебельных культур) один камнеуловитель не может удалить все камни. Попадание их к молотильному устройству может привести к выходу данного устройства из строя. Данный фактор снижает надежность молотильного устройства и всего комбайна в целом. Таким образом, низкая надежность - основной недостаток данного комбайна. Техническая задача, решаемая заявляемым изобретением, - повышение надежности. Поставленная задача достигается тем, что в самоходном зерноуборочном комбайне,содержащем передний и задний мосты колес, убирающий модуль, снабженный камнеуловителем, молотильное устройство и установленную между убирающим модулем и молотильным устройством наклонную камеру, включающую корпус с днищем и установленный внутри корпуса транспортер для перемещения зернового вороха от убирающего модуля к молотильному устройству по днищу корпуса наклонной камеры, в днище корпуса наклонной камеры под транспортером выполнено окно, под которым установлен короб,содержащий дно, переднюю стенку, расположенную со стороны убирающего модуля, заднюю стенку, расположенную со стороны молотильного устройства, и два боковых выгрузных окна, на каждом из которых установлена крышка, шарнирно связанная с коробом и снабженная фиксатором для удержания крышки в закрытом положении, при этом дно короба выполнено в поперечной плоскости по направлению движения с изогнутой вовнутрь средней частью, а окно днища корпуса наклонной камеры снабжено закрывающим его упругим элементом, закрепленным консольно на днище корпуса или на элементе короба со стороны близлежащей к убирающему модулю грани окна с наружной стороны корпуса наклонной камеры. Изложенная сущность заявляемого изобретения поясняется фигурами, на которых изображены фиг. 1 - общий вид комбайна фиг. 2 - выноска А на фиг. 1 в увеличенном масштабе фиг. 3 - разрез Б-Б на фиг. 2. Самоходный зерноуборочный комбайн содержит убирающий модуль (например, жатку 1), снабженный камнеуловителем (на фигурах условно не показан), молотильное устройство 2 и установленную между убирающим модулем 1 и молотильным устройством 2 наклонную камеру 3. Комбайн также содержит очистку 4, соломотряс 5, перегрузочный 2 18684 1 2014.10.30 кожух 6 для сбора зерна и выгрузное устройство 7, осуществляющее выгрузку зерна из перегрузочного кожуха 6 в кузов транспортного средства (на фигурах не показано). Наклонная камера 3 включает в себя корпус 8 с днищем 9 и установленный внутри корпуса 8 транспортер 10 для перемещения зернового вороха от жатки 1 к молотильному устройству 2 по днищу 9 корпуса 8. Комбайн также содержит передний мост 11 колес и задний мост 12 колес. В днище 9 под транспортером 10 выполнено окно 13. Под окном 13 установлен короб 14. Короб 14 содержит дно 15, переднюю стенку 16, расположенную со стороны жатки 1, заднюю стенку 17, расположенную со стороны молотильного устройства 2, и два боковых выгрузных окна 18. Каждое окно 18 образовано боковыми гранями дна 15, передней стенки 16 и задней стенки 17. Дно 15 в поперечной направлению движения комбайна плоскости выполнено изогнутым с завышенной средней частью. Причем дно 15 выполнено таким образом, чтобы было обеспечено самопроизвольное скатывание камней из средней части дна 15 к окнам 13. Расстояние между боковыми гранями дна 15 больше расстояния между наружными поверхностями колес заднего моста 12. На каждом боковом выгрузном окне 18 установлена крышка 19. Крышка 19 шарнирно связана с коробом 14 и снабжена фиксатором 20. Фиксатор 20 удерживает крышку 19 в закрытом положении. Наклонная камера 3 снабжена упругим элементом 21, закрывающим окно 13 со стороны наружной поверхности днища 9. Элемент 21 консольно может быть закреплен или на днище 9 (как показано на фиг. 2), или на элементе короба 14 со стороны близлежащей к жатке 1 грани окна 13 с наружной стороны корпуса 8 наклонной камеры 3. Самоходный зерноуборочный комбайн работает следующим образом. При выполнении технологического процесса жатка 1 срезает стебли зерновых растений, которые от жатки 1 по наклонной камере 3 подаются в молотильное устройство 2, где и происходит обмолот. Зерно с примесями от молотильного устройства 2 поступает на очистку 4, откуда очищенное зерно направляется в перегрузочный кожух 6. Остальной ворох от молотильного устройства 2 поступает на соломотряс 5, откуда дополнительно вымолоченное зерно с примесями также поступает в очистку 4 и от нее очищенное - в перегрузочный кожух 6. Из кожуха 6 с помощью выгрузного устройства 7 зерно перемещается в кузов транспортного средства. При выполнении технологического процесса жатка 1 будет убирать не только стебли растений, но и камни, находящиеся на поле. Только часть камней (особенно при большой засоренности ими почвы) будет удаляться камнеуловителем. Но часть камней вместе со стеблями растений все-таки будет попадать в наклонную камеру 3. Камни, располагаемые над элементом 21 за счет перемещения их по днищу 9 транспортером 10, будут отгибать элемент 21 и падать в короб 14. После заполнения короба 14 камнями открывается фиксатор 20 той крышки 19, которая находится со стороны убранного участка поля. После самопроизвольного скатывания камней по наклонному участку дна 15 крышка 19 закрывается и технологический процесс продолжается. За счет того, что расстояние между боковыми гранями дна 15 больше расстояния между наружными поверхностями колес заднего моста 12, будут исключены наезд колес моста 12 на камни и вдавливание их в почву. Открытие второй крышки 19 и удаление камней, скопившихся с ее стороны, производятся после завершения технологического процесса на убранный участок поля. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
