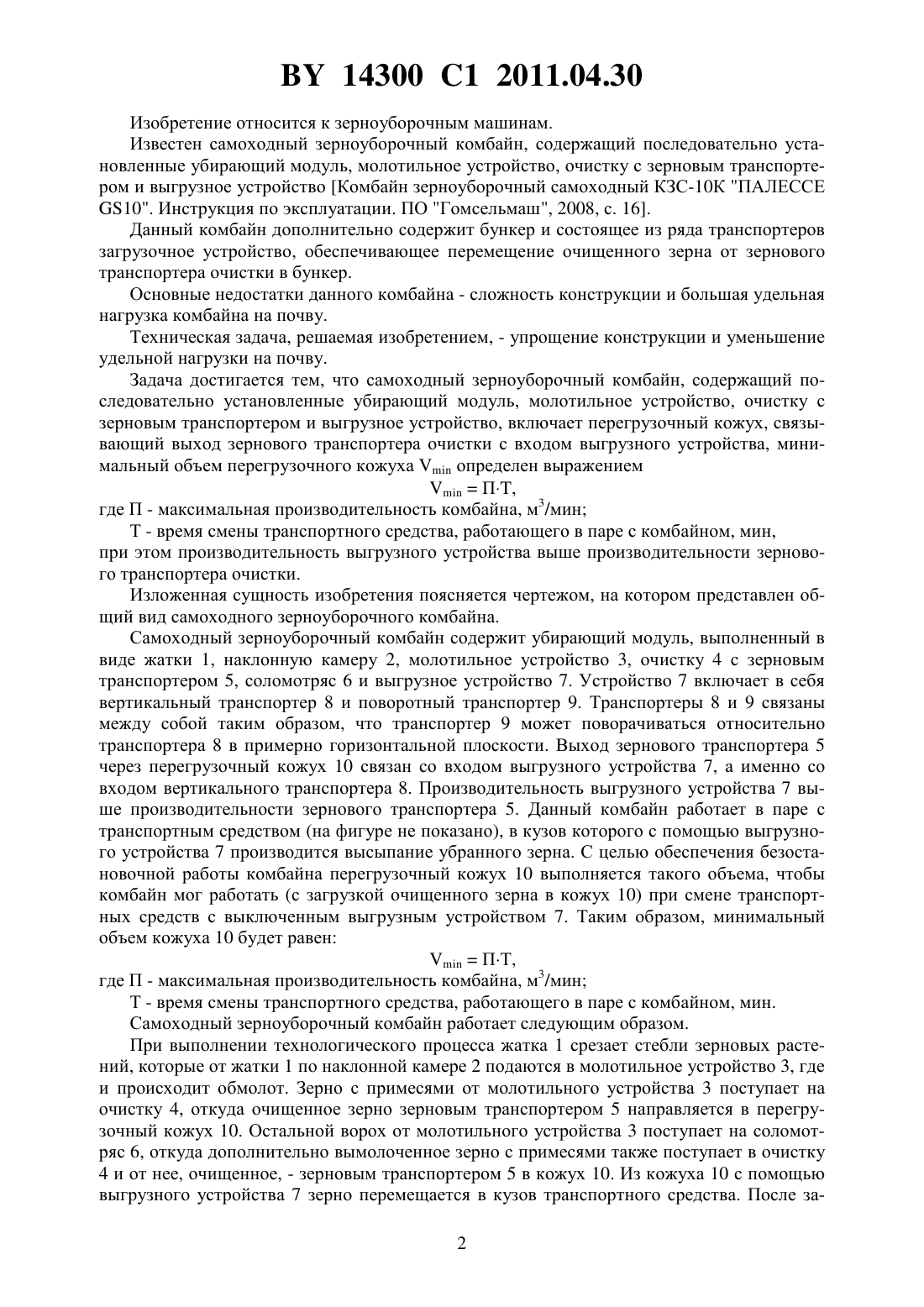

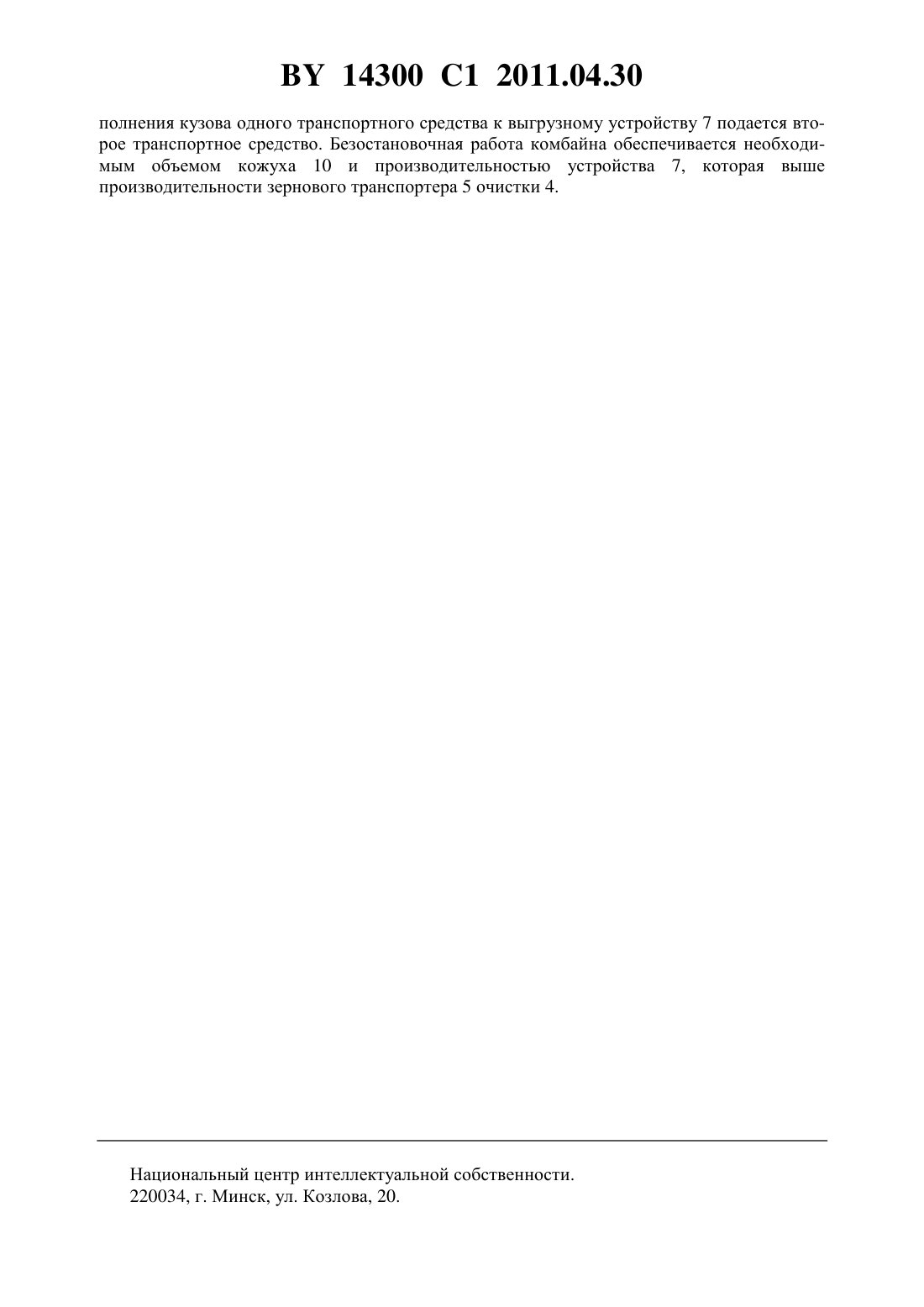

Самоходный зерноуборочный комбайн

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Рехлицкий Олег Валентинович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн зерноуборочный самоходный КЗС-10 К Палессе 10. Инструкция по эксплуатации. ПО Гомсельмаш,2008, с. 16.2085068 1, 1997.2080046 1, 1997.2037284 1, 1995.(57) Самоходный зерноуборочный комбайн, содержащий последовательно установленные убирающий модуль, молотильное устройство, очистку с зерновым транспортером и выгрузное устройство, отличающийся тем, что включает перегрузочный кожух, связывающий выход зернового транспортера очистки со входом выгрузного устройства,минимальный объем перегрузочного кожухаопределен выражениемПТ,где П - максимальная производительность комбайна, м 3/мин Т - время смены транспортного средства, работающего в паре с комбайном, мин,при этом производительность выгрузного устройства выше производительности зернового транспортера очистки. 14300 1 2011.04.30 Изобретение относится к зерноуборочным машинам. Известен самоходный зерноуборочный комбайн, содержащий последовательно установленные убирающий модуль, молотильное устройство, очистку с зерновым транспортером и выгрузное устройство Комбайн зерноуборочный самоходный КЗС-10 К ПАЛЕССЕ 10. Инструкция по эксплуатации. ПО Гомсельмаш, 2008, с. 16. Данный комбайн дополнительно содержит бункер и состоящее из ряда транспортеров загрузочное устройство, обеспечивающее перемещение очищенного зерна от зернового транспортера очистки в бункер. Основные недостатки данного комбайна - сложность конструкции и большая удельная нагрузка комбайна на почву. Техническая задача, решаемая изобретением, - упрощение конструкции и уменьшение удельной нагрузки на почву. Задача достигается тем, что самоходный зерноуборочный комбайн, содержащий последовательно установленные убирающий модуль, молотильное устройство, очистку с зерновым транспортером и выгрузное устройство, включает перегрузочный кожух, связывающий выход зернового транспортера очистки с входом выгрузного устройства, минимальный объем перегрузочного кожухаопределен выражениемП,где П - максимальная производительность комбайна, м 3/мин Т - время смены транспортного средства, работающего в паре с комбайном, мин,при этом производительность выгрузного устройства выше производительности зернового транспортера очистки. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид самоходного зерноуборочного комбайна. Самоходный зерноуборочный комбайн содержит убирающий модуль, выполненный в виде жатки 1, наклонную камеру 2, молотильное устройство 3, очистку 4 с зерновым транспортером 5, соломотряс 6 и выгрузное устройство 7. Устройство 7 включает в себя вертикальный транспортер 8 и поворотный транспортер 9. Транспортеры 8 и 9 связаны между собой таким образом, что транспортер 9 может поворачиваться относительно транспортера 8 в примерно горизонтальной плоскости. Выход зернового транспортера 5 через перегрузочный кожух 10 связан со входом выгрузного устройства 7, а именно со входом вертикального транспортера 8. Производительность выгрузного устройства 7 выше производительности зернового транспортера 5. Данный комбайн работает в паре с транспортным средством (на фигуре не показано), в кузов которого с помощью выгрузного устройства 7 производится высыпание убранного зерна. С целью обеспечения безостановочной работы комбайна перегрузочный кожух 10 выполняется такого объема, чтобы комбайн мог работать (с загрузкой очищенного зерна в кожух 10) при смене транспортных средств с выключенным выгрузным устройством 7. Таким образом, минимальный объем кожуха 10 будет равенПТ,где П - максимальная производительность комбайна, м 3/мин Т - время смены транспортного средства, работающего в паре с комбайном, мин. Самоходный зерноуборочный комбайн работает следующим образом. При выполнении технологического процесса жатка 1 срезает стебли зерновых растений, которые от жатки 1 по наклонной камере 2 подаются в молотильное устройство 3, где и происходит обмолот. Зерно с примесями от молотильного устройства 3 поступает на очистку 4, откуда очищенное зерно зерновым транспортером 5 направляется в перегрузочный кожух 10. Остальной ворох от молотильного устройства 3 поступает на соломотряс 6, откуда дополнительно вымолоченное зерно с примесями также поступает в очистку 4 и от нее, очищенное, - зерновым транспортером 5 в кожух 10. Из кожуха 10 с помощью выгрузного устройства 7 зерно перемещается в кузов транспортного средства. После за 2 14300 1 2011.04.30 полнения кузова одного транспортного средства к выгрузному устройству 7 подается второе транспортное средство. Безостановочная работа комбайна обеспечивается необходимым объемом кожуха 10 и производительностью устройства 7, которая выше производительности зернового транспортера 5 очистки 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
