Рольганг-разделитель (варианты)

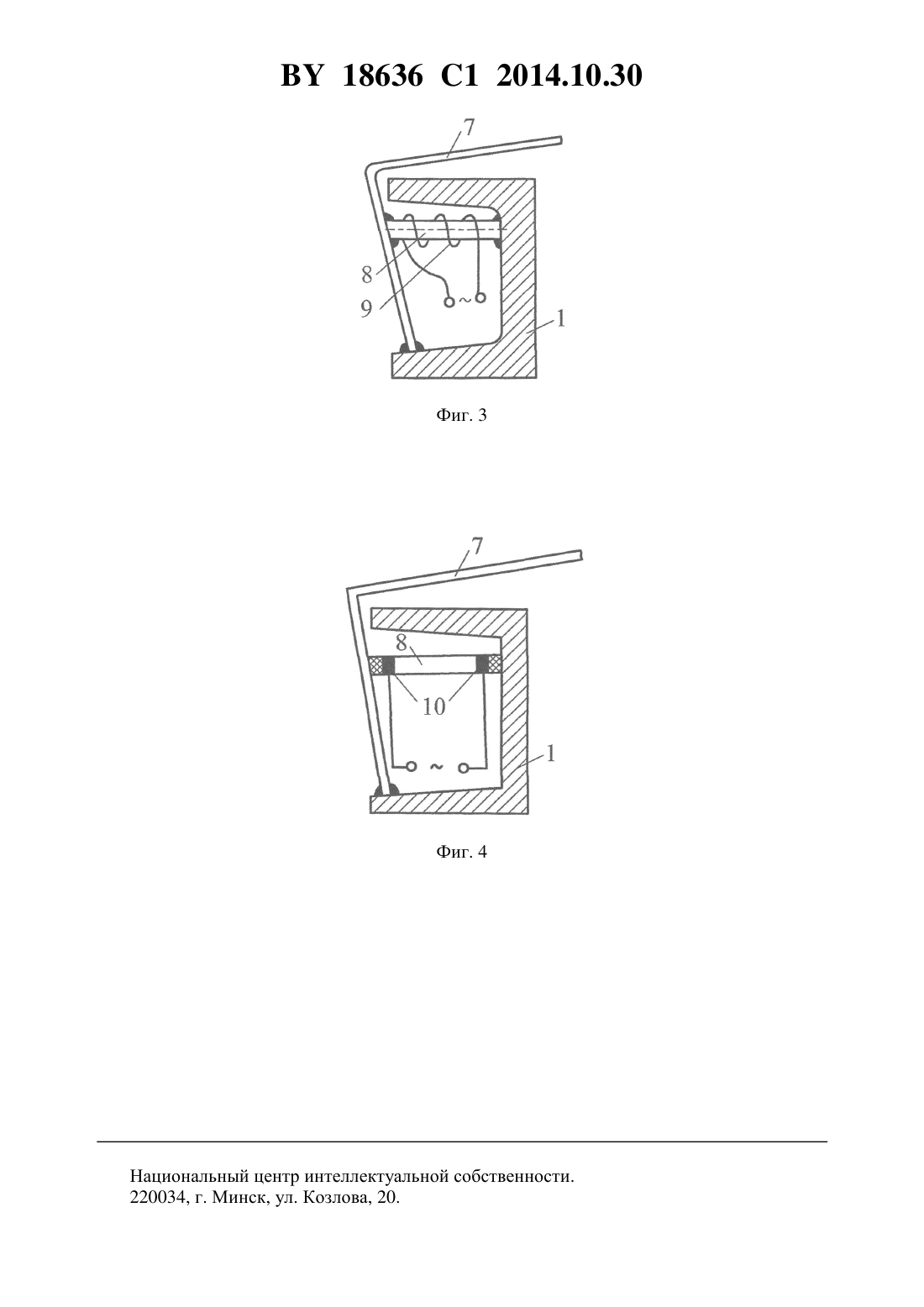

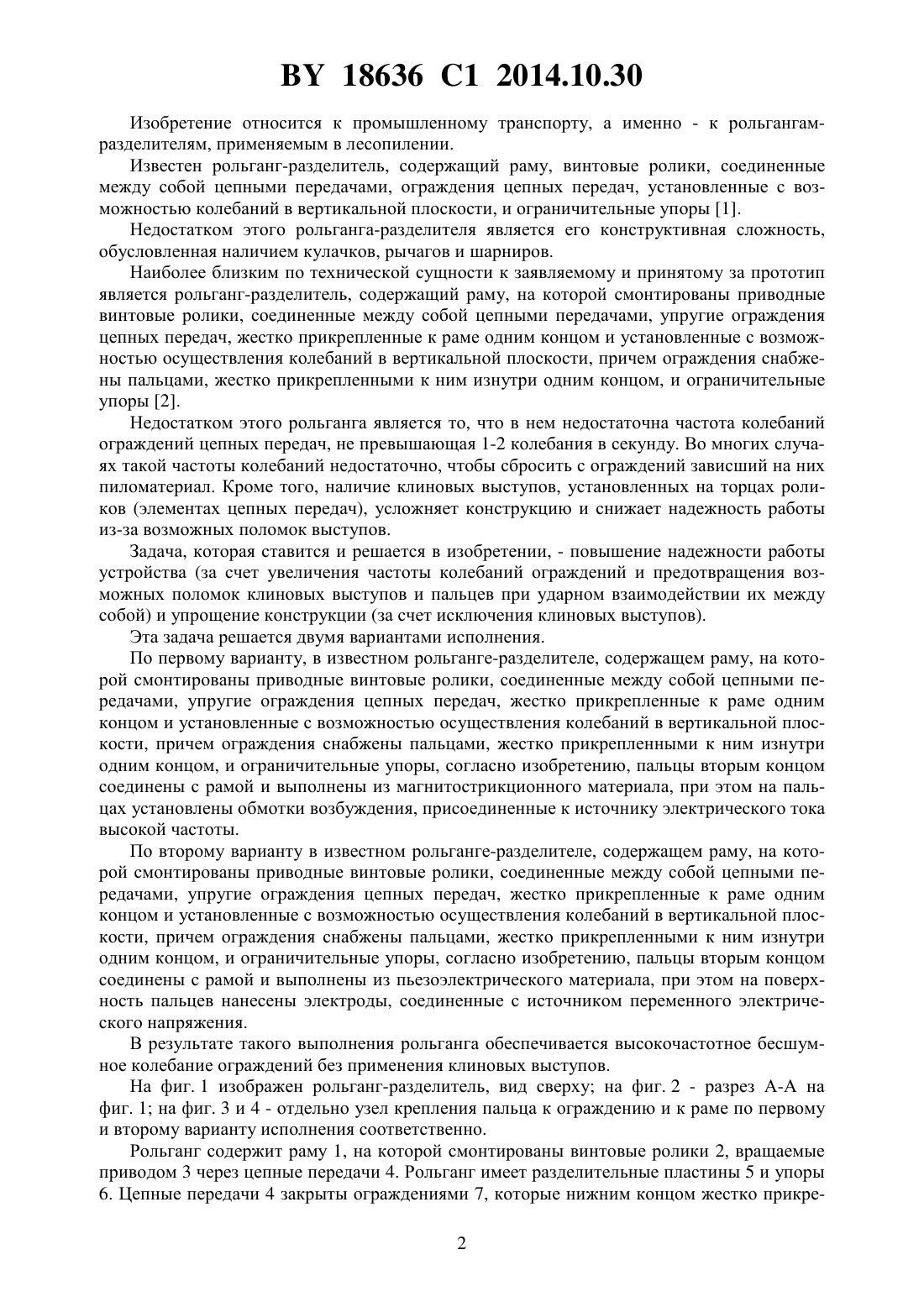

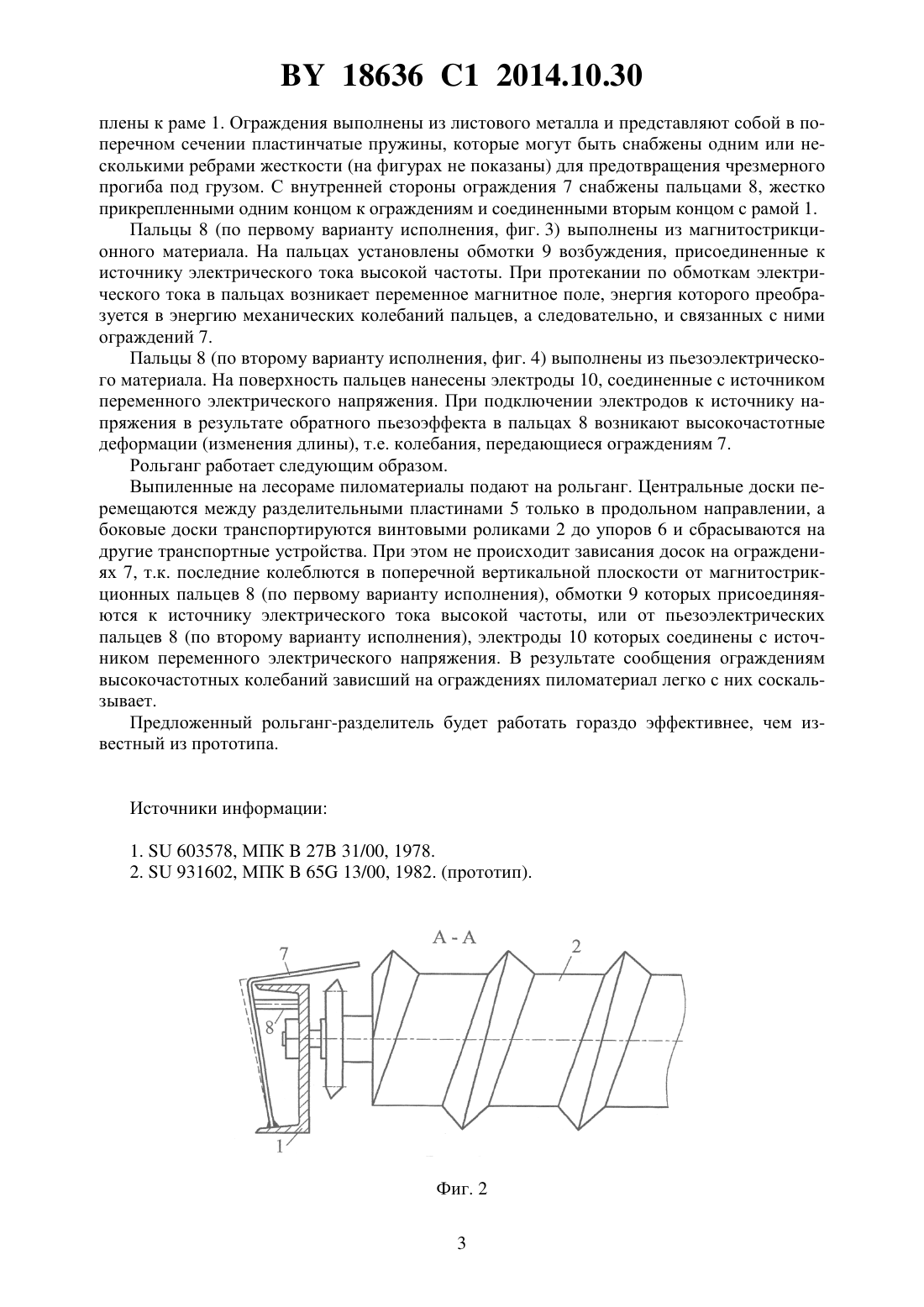

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Рольганг-разделитель, содержащий раму, на которой смонтированы приводные винтовые ролики, соединенные между собой цепными передачами, упругие ограждения цепных передач, жестко прикрепленные к раме одним концом и установленные с возможностью осуществления колебаний в вертикальной плоскости, причем ограждения снабжены пальцами, жестко прикрепленными к ним изнутри одним концом, и ограничительные упоры, отличающийся тем, что пальцы вторым концом соединены с рамой и выполнены из магнитострикционного материала, при этом на пальцах установлены обмотки возбуждения, присоединенные к источнику электрического тока высокой частоты. 2. Рольганг-разделитель, содержащий раму, на которой смонтированы приводные винтовые ролики, соединенные между собой цепными передачами, упругие ограждения цепных передач, жестко прикрепленные к раме одним концом и установленные с возможностью осуществления колебаний в вертикальной плоскости, причем ограждения снабжены пальцами, жестко прикрепленными к ним изнутри одним концом, и ограничительные упоры,отличающийся тем, что пальцы вторым концом соединены с рамой и выполнены из пьезоэлектрического материала, при этом на поверхность пальцев нанесены электроды, соединенные с источником переменного электрического напряжения. 18636 1 2014.10.30 Изобретение относится к промышленному транспорту, а именно - к рольгангамразделителям, применяемым в лесопилении. Известен рольганг-разделитель, содержащий раму, винтовые ролики, соединенные между собой цепными передачами, ограждения цепных передач, установленные с возможностью колебаний в вертикальной плоскости, и ограничительные упоры 1. Недостатком этого рольганга-разделителя является его конструктивная сложность,обусловленная наличием кулачков, рычагов и шарниров. Наиболее близким по технической сущности к заявляемому и принятому за прототип является рольганг-разделитель, содержащий раму, на которой смонтированы приводные винтовые ролики, соединенные между собой цепными передачами, упругие ограждения цепных передач, жестко прикрепленные к раме одним концом и установленные с возможностью осуществления колебаний в вертикальной плоскости, причем ограждения снабжены пальцами, жестко прикрепленными к ним изнутри одним концом, и ограничительные упоры 2. Недостатком этого рольганга является то, что в нем недостаточна частота колебаний ограждений цепных передач, не превышающая 1-2 колебания в секунду. Во многих случаях такой частоты колебаний недостаточно, чтобы сбросить с ограждений зависший на них пиломатериал. Кроме того, наличие клиновых выступов, установленных на торцах роликов (элементах цепных передач), усложняет конструкцию и снижает надежность работы из-за возможных поломок выступов. Задача, которая ставится и решается в изобретении, - повышение надежности работы устройства (за счет увеличения частоты колебаний ограждений и предотвращения возможных поломок клиновых выступов и пальцев при ударном взаимодействии их между собой) и упрощение конструкции (за счет исключения клиновых выступов). Эта задача решается двумя вариантами исполнения. По первому варианту, в известном рольганге-разделителе, содержащем раму, на которой смонтированы приводные винтовые ролики, соединенные между собой цепными передачами, упругие ограждения цепных передач, жестко прикрепленные к раме одним концом и установленные с возможностью осуществления колебаний в вертикальной плоскости, причем ограждения снабжены пальцами, жестко прикрепленными к ним изнутри одним концом, и ограничительные упоры, согласно изобретению, пальцы вторым концом соединены с рамой и выполнены из магнитострикционного материала, при этом на пальцах установлены обмотки возбуждения, присоединенные к источнику электрического тока высокой частоты. По второму варианту в известном рольганге-разделителе, содержащем раму, на которой смонтированы приводные винтовые ролики, соединенные между собой цепными передачами, упругие ограждения цепных передач, жестко прикрепленные к раме одним концом и установленные с возможностью осуществления колебаний в вертикальной плоскости, причем ограждения снабжены пальцами, жестко прикрепленными к ним изнутри одним концом, и ограничительные упоры, согласно изобретению, пальцы вторым концом соединены с рамой и выполнены из пьезоэлектрического материала, при этом на поверхность пальцев нанесены электроды, соединенные с источником переменного электрического напряжения. В результате такого выполнения рольганга обеспечивается высокочастотное бесшумное колебание ограждений без применения клиновых выступов. На фиг. 1 изображен рольганг-разделитель, вид сверху на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 и 4 - отдельно узел крепления пальца к ограждению и к раме по первому и второму варианту исполнения соответственно. Рольганг содержит раму 1, на которой смонтированы винтовые ролики 2, вращаемые приводом 3 через цепные передачи 4. Рольганг имеет разделительные пластины 5 и упоры 6. Цепные передачи 4 закрыты ограждениями 7, которые нижним концом жестко прикре 2 18636 1 2014.10.30 плены к раме 1. Ограждения выполнены из листового металла и представляют собой в поперечном сечении пластинчатые пружины, которые могут быть снабжены одним или несколькими ребрами жесткости (на фигурах не показаны) для предотвращения чрезмерного прогиба под грузом. С внутренней стороны ограждения 7 снабжены пальцами 8, жестко прикрепленными одним концом к ограждениям и соединенными вторым концом с рамой 1. Пальцы 8 (по первому варианту исполнения, фиг. 3) выполнены из магнитострикционного материала. На пальцах установлены обмотки 9 возбуждения, присоединенные к источнику электрического тока высокой частоты. При протекании по обмоткам электрического тока в пальцах возникает переменное магнитное поле, энергия которого преобразуется в энергию механических колебаний пальцев, а следовательно, и связанных с ними ограждений 7. Пальцы 8 (по второму варианту исполнения, фиг. 4) выполнены из пьезоэлектрического материала. На поверхность пальцев нанесены электроды 10, соединенные с источником переменного электрического напряжения. При подключении электродов к источнику напряжения в результате обратного пьезоэффекта в пальцах 8 возникают высокочастотные деформации (изменения длины), т.е. колебания, передающиеся ограждениям 7. Рольганг работает следующим образом. Выпиленные на лесораме пиломатериалы подают на рольганг. Центральные доски перемещаются между разделительными пластинами 5 только в продольном направлении, а боковые доски транспортируются винтовыми роликами 2 до упоров 6 и сбрасываются на другие транспортные устройства. При этом не происходит зависания досок на ограждениях 7, т.к. последние колеблются в поперечной вертикальной плоскости от магнитострикционных пальцев 8 (по первому варианту исполнения), обмотки 9 которых присоединяяются к источнику электрического тока высокой частоты, или от пьезоэлектрических пальцев 8 (по второму варианту исполнения), электроды 10 которых соединены с источником переменного электрического напряжения. В результате сообщения ограждениям высокочастотных колебаний зависший на ограждениях пиломатериал легко с них соскальзывает. Предложенный рольганг-разделитель будет работать гораздо эффективнее, чем известный из прототипа. Источники информации 1.603578, МПК 27 31/00, 1978. 2.931602, МПК 65 13/00, 1982. (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
