Стоматологический светоотверждаемый реставрационный материал

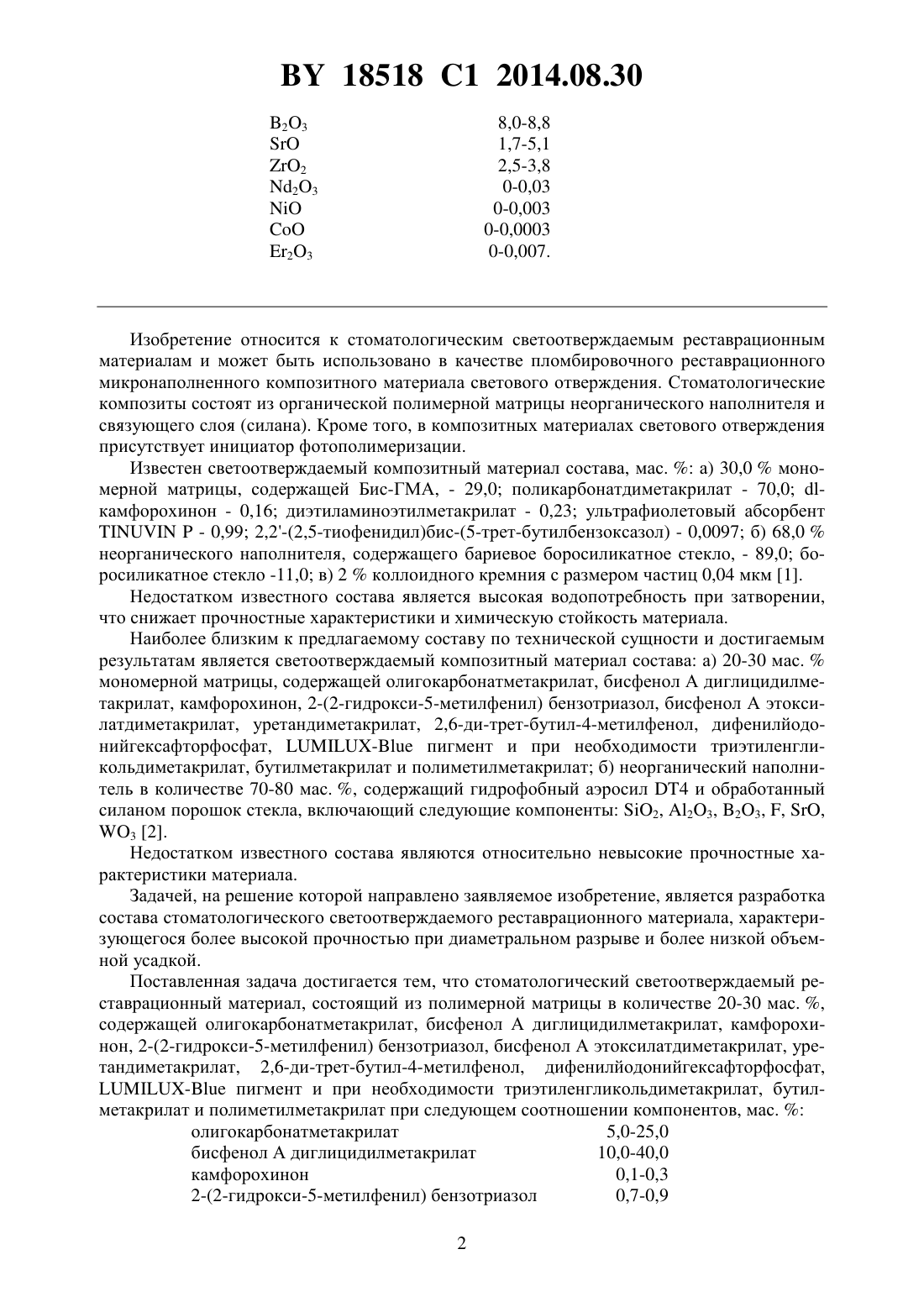

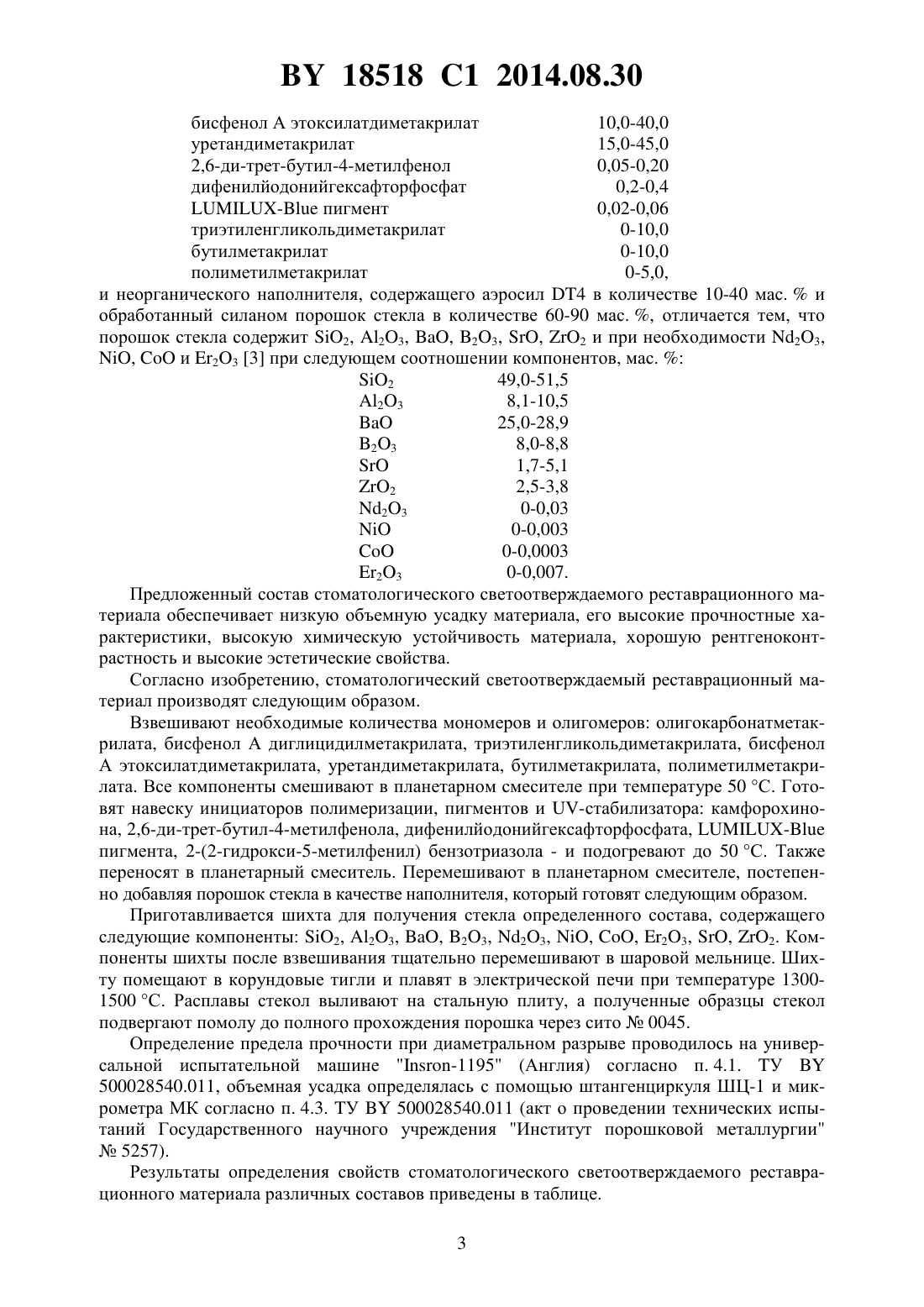

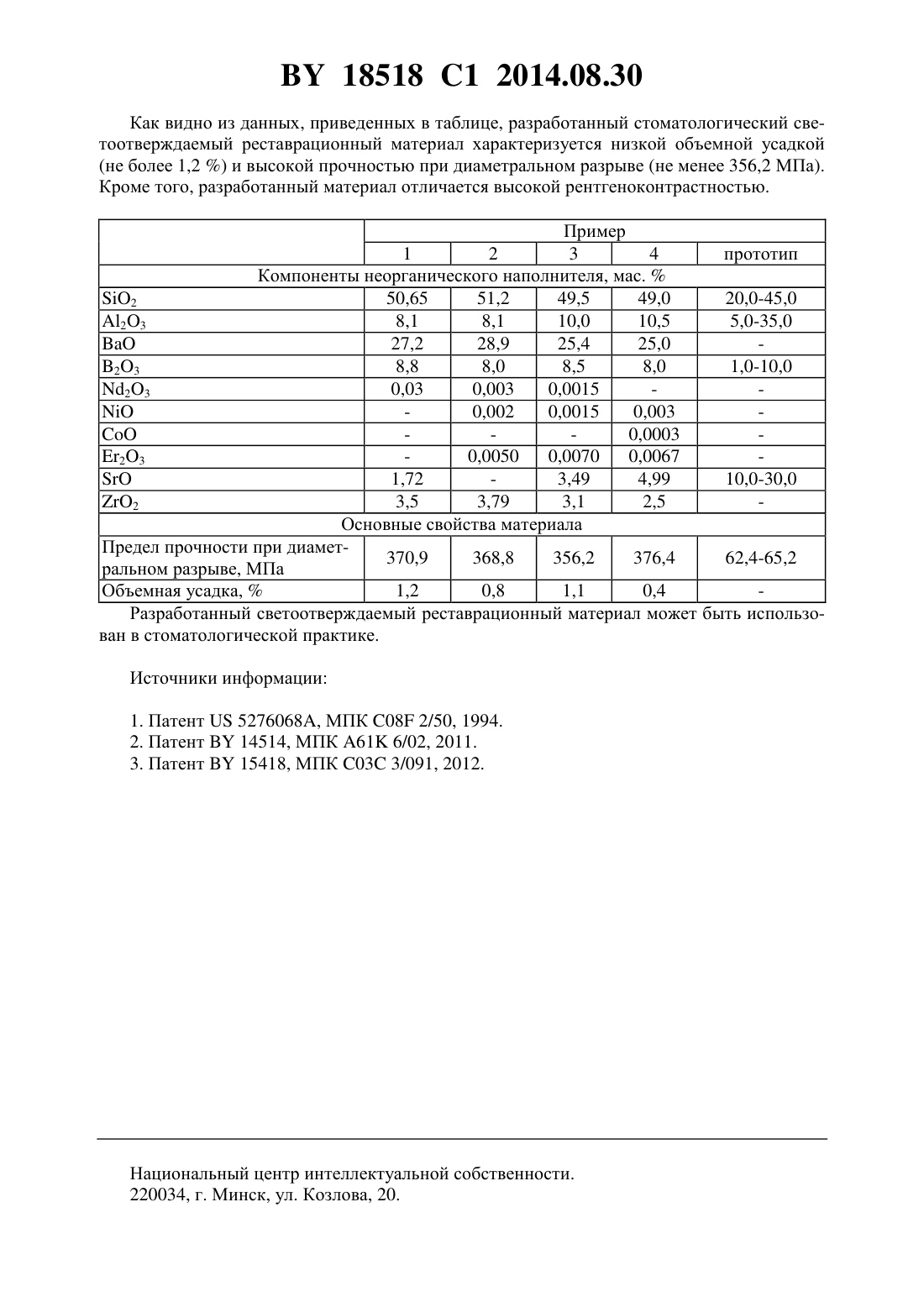

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТОМАТОЛОГИЧЕСКИЙ СВЕТООТВЕРЖДАЕМЫЙ РЕСТАВРАЦИОННЫЙ МАТЕРИАЛ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Кузьменков Михаил Иванович Шалухо Наталия Михайловна Чистякова Галина Геннадьевна Богданович Ирина Аркадьевна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Стоматологический светоотверждаемый реставрационный материал, состоящий из полимерной матрицы в количестве 20-30 мас. , содержащей олигокарбонатметакрилат,бисфенолдиглицидилметакрилат, камфорохинон, 2-(2-гидрокси-5-метилфенил) бензотриазол, бисфенолэтоксилатдиметакрилат, уретандиметакрилат, 2,6-ди-трет-бутил-4 метилфенол, дифенилйодонийгексафторфосфат, - пигмент и при необходимости триэтиленгликольдиметакрилат, бутилметакрилат и полиметилметакрилат при следующем соотношении компонентов, мас.олигокарбонатметакрилат 5,0-25,0 бисфенол А диглицидилметакрилат 10,0-40,0 камфорохинон 0,1-0,3 2-(2-гидрокси-5-метилфенил) бензотриазол 0,7-0,9 бисфенол А этоксилатдиметакрилат 10,0-40,0 уретандиметакрилат 15,0-45,0 2,6-ди-трет-бутил-4-метилфенол 0,05-0,20 дифенилйодонийгексафторфосфат 0,2-0,4- пигмент 0,02-0,06 триэтиленгликольдиметакрилат 0-10,0 бутилметакрилат 0-10,0 полиметилметакрилат 0-5,0,и неорганического наполнителя, содержащего аэросил 4 в количестве 10-40 мас.и обработанный силаном порошок стекла в количестве 60-90 мас. , отличающийся тем,что порошок стекла содержит 2, 23, , 23, , 2 и при необходимости 23, ,и 23 при следующем соотношении компонентов, мас.2 49,0-51,5 23 8,1-10,5 Изобретение относится к стоматологическим светоотверждаемым реставрационным материалам и может быть использовано в качестве пломбировочного реставрационного микронаполненного композитного материала светового отверждения. Стоматологические композиты состоят из органической полимерной матрицы неорганического наполнителя и связующего слоя (силана). Кроме того, в композитных материалах светового отверждения присутствует инициатор фотополимеризации. Известен светоотверждаемый композитный материал состава, мас.а) 30,0 мономерной матрицы, содержащей Бис-ГМА, - 29,0 поликарбонатдиметакрилат - 70,0 камфорохинон - 0,16 диэтиламиноэтилметакрилат - 0,23 ультрафиолетовый абсорбент- 0,99 2,2-(2,5-тиофенидил)бис-(5-трет-бутилбензоксазол) - 0,0097 б) 68,0 неорганического наполнителя, содержащего бариевое боросиликатное стекло, - 89,0 боросиликатное стекло -11,0 в) 2 коллоидного кремния с размером частиц 0,04 мкм 1. Недостатком известного состава является высокая водопотребность при затворении,что снижает прочностные характеристики и химическую стойкость материала. Наиболее близким к предлагаемому составу по технической сущности и достигаемым результатам является светоотверждаемый композитный материал состава а) 20-30 мас.мономерной матрицы, содержащей олигокарбонатметакрилат, бисфенол А диглицидилметакрилат, камфорохинон, 2-(2-гидрокси-5-метилфенил) бензотриазол, бисфенол А этоксилатдиметакрилат, уретандиметакрилат, 2,6-ди-трет-бутил-4-метилфенол, дифенилйодонийгексафторфосфат, - пигмент и при необходимости триэтиленгликольдиметакрилат, бутилметакрилат и полиметилметакрилат б) неорганический наполнитель в количестве 70-80 мас. , содержащий гидрофобный аэросил 4 и обработанный силаном порошок стекла, включающий следующие компоненты 2, 23, 23, , ,3 2. Недостатком известного состава являются относительно невысокие прочностные характеристики материала. Задачей, на решение которой направлено заявляемое изобретение, является разработка состава стоматологического светоотверждаемого реставрационного материала, характеризующегося более высокой прочностью при диаметральном разрыве и более низкой объемной усадкой. Поставленная задача достигается тем, что стоматологический светоотверждаемый реставрационный материал, состоящий из полимерной матрицы в количестве 20-30 мас. ,содержащей олигокарбонатметакрилат, бисфенол А диглицидилметакрилат, камфорохинон, 2-(2-гидрокси-5-метилфенил) бензотриазол, бисфенол А этоксилатдиметакрилат, уретандиметакрилат, 2,6-ди-трет-бутил-4-метилфенол, дифенилйодонийгексафторфосфат,- пигмент и при необходимости триэтиленгликольдиметакрилат, бутилметакрилат и полиметилметакрилат при следующем соотношении компонентов, мас.олигокарбонатметакрилат 5,0-25,0 бисфенол А диглицидилметакрилат 10,0-40,0 камфорохинон 0,1-0,3 2-(2-гидрокси-5-метилфенил) бензотриазол 0,7-0,9 2- пигмент 0,02-0,06 триэтиленгликольдиметакрилат 0-10,0 бутилметакрилат 0-10,0 полиметилметакрилат 0-5,0,и неорганического наполнителя, содержащего аэросил 4 в количестве 10-40 мас.и обработанный силаном порошок стекла в количестве 60-90 мас. , отличается тем, что порошок стекла содержит 2, 23, , 23, , 2 и при необходимости 23 и 23 3 при следующем соотношении компонентов, мас.2 49,0-51,5 23 8,1-10,5 0-0,0003 23 0-0,007. Предложенный состав стоматологического светоотверждаемого реставрационного материала обеспечивает низкую объемную усадку материала, его высокие прочностные характеристики, высокую химическую устойчивость материала, хорошую рентгеноконтрастность и высокие эстетические свойства. Согласно изобретению, стоматологический светоотверждаемый реставрационный материал производят следующим образом. Взвешивают необходимые количества мономеров и олигомеров олигокарбонатметакрилата, бисфенол А диглицидилметакрилата, триэтиленгликольдиметакрилата, бисфенол А этоксилатдиметакрилата, уретандиметакрилата, бутилметакрилата, полиметилметакрилата. Все компоненты смешивают в планетарном смесителе при температуре 50 С. Готовят навеску инициаторов полимеризации, пигментов и -стабилизатора камфорохинона, 2,6-ди-трет-бутил-4-метилфенола, дифенилйодонийгексафторфосфата, пигмента, 2-(2-гидрокси-5-метилфенил) бензотриазола - и подогревают до 50 С. Также переносят в планетарный смеситель. Перемешивают в планетарном смесителе, постепенно добавляя порошок стекла в качестве наполнителя, который готовят следующим образом. Приготавливается шихта для получения стекла определенного состава, содержащего следующие компоненты 2, 23, , 23, 23, , , 23, , 2. Компоненты шихты после взвешивания тщательно перемешивают в шаровой мельнице. Шихту помещают в корундовые тигли и плавят в электрической печи при температуре 13001500 С. Расплавы стекол выливают на стальную плиту, а полученные образцы стекол подвергают помолу до полного прохождения порошка через сито 0045. Определение предела прочности при диаметральном разрыве проводилось на универсальной испытательной машине -1195 (Англия) согласно п. 4.1. У 500028540.011, объемная усадка определялась с помощью штангенциркуля ШЦ-1 и микрометра МК согласно п. 4.3. У 500028540.011 (акт о проведении технических испытаний Государственного научного учреждения Институт порошковой металлургии 5257). Результаты определения свойств стоматологического светоотверждаемого реставрационного материала различных составов приведены в таблице. 3 18518 1 2014.08.30 Как видно из данных, приведенных в таблице, разработанный стоматологический светоотверждаемый реставрационный материал характеризуется низкой объемной усадкой(не более 1,2 ) и высокой прочностью при диаметральном разрыве (не менее 356,2 МПа). Кроме того, разработанный материал отличается высокой рентгеноконтрастностью. Пример 1 2 3 4 прототип Компоненты неорганического наполнителя, мас.2 50,65 51,2 49,5 49,0 20,0-45,0 23 8,1 8,1 10,0 10,5 5,0-35,0 1,72 3,49 4,99 10,0-30,0 2 3,5 3,79 3,1 2,5 Основные свойства материала Предел прочности при диамет 370,9 368,8 356,2 376,4 62,4-65,2 ральном разрыве, МПа Объемная усадка,1,2 0,8 1,1 0,4 Разработанный светоотверждаемый реставрационный материал может быть использован в стоматологической практике. Источники информации 1. Патент 5276068, МПК 08 2/50, 1994. 2. Патент 14514, МПК 61 6/02, 2011. 3. Патент 15418, МПК 03 3/091, 2012. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
