Стоматологический цемент для заполнения корневых каналов

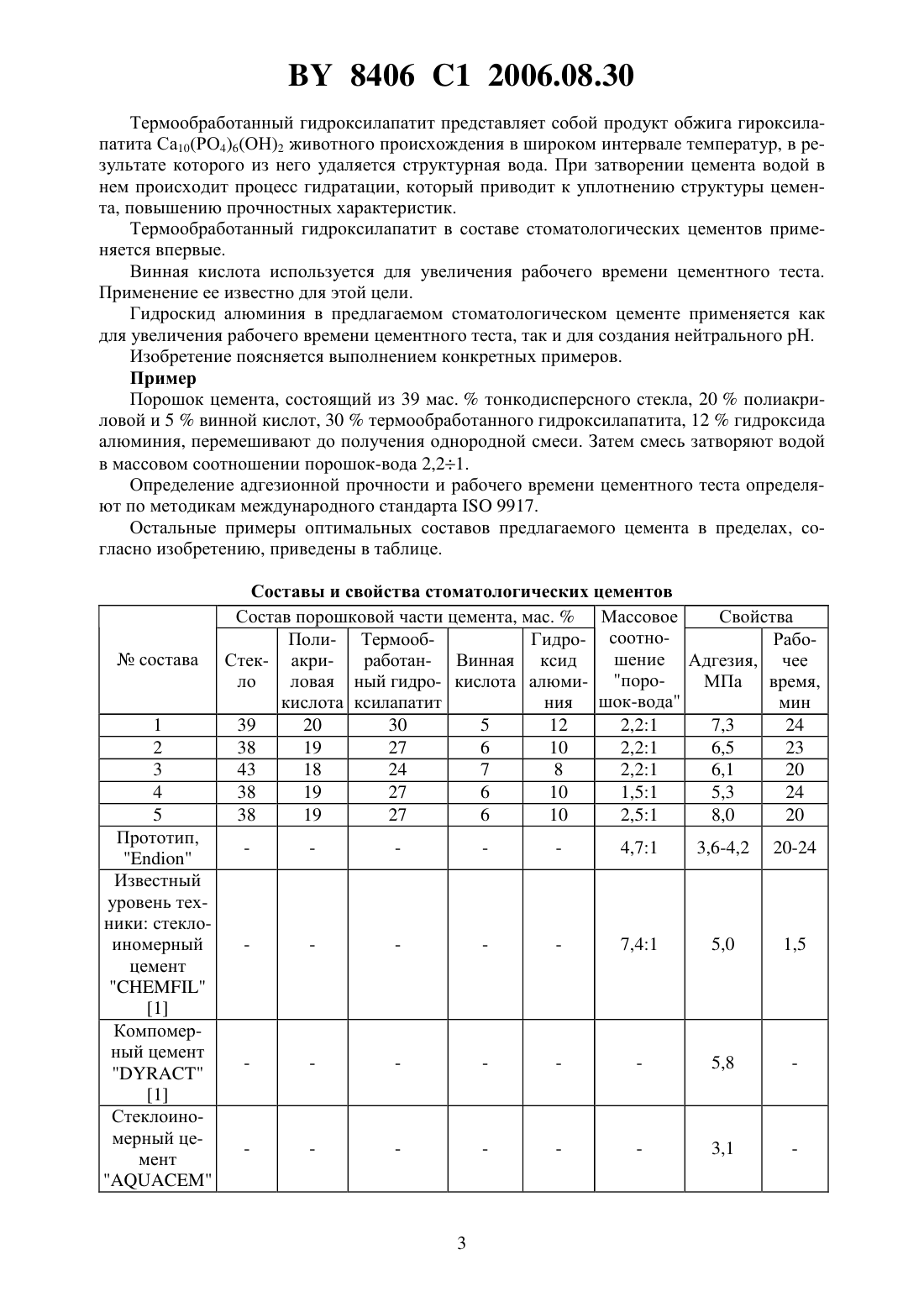

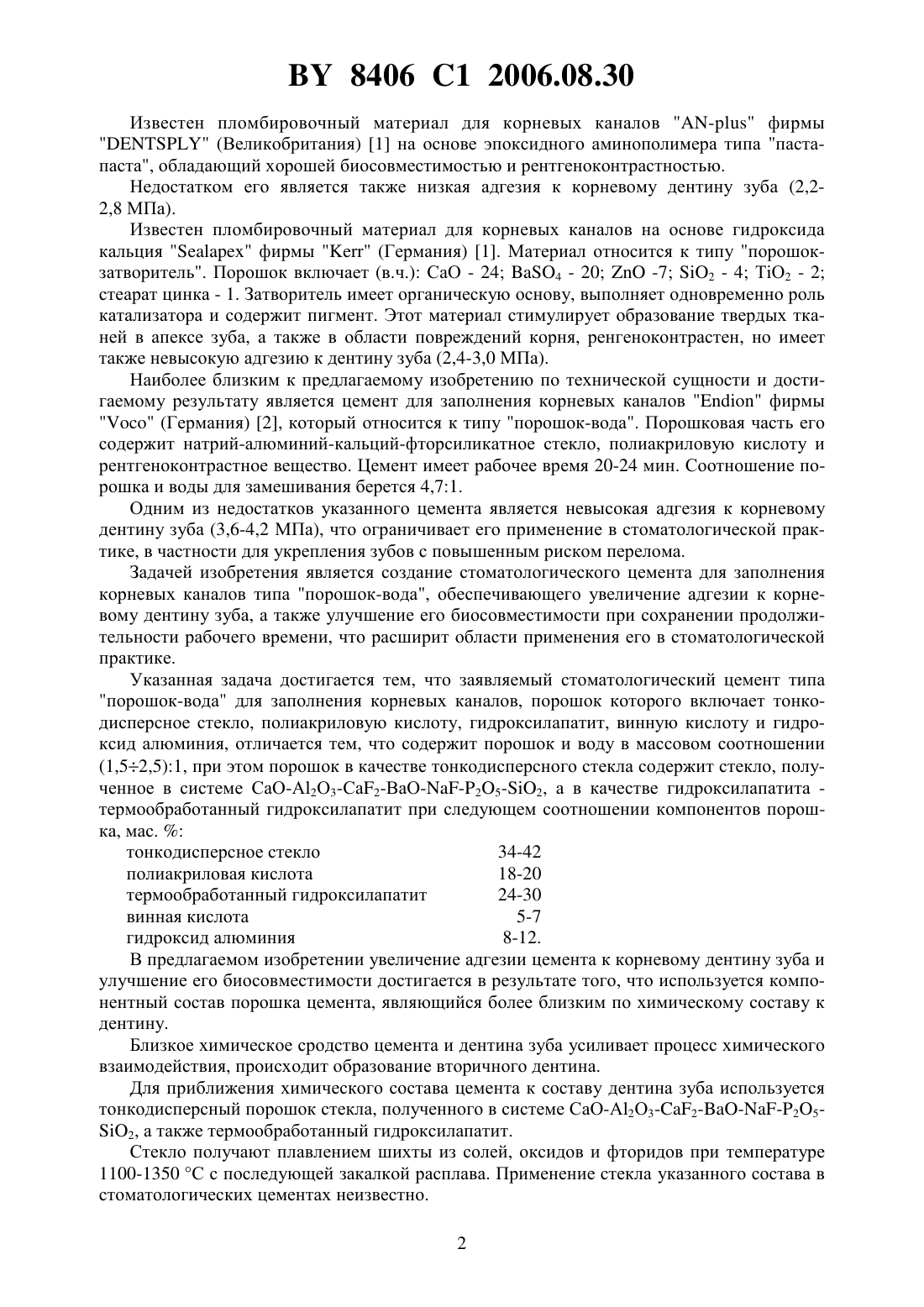

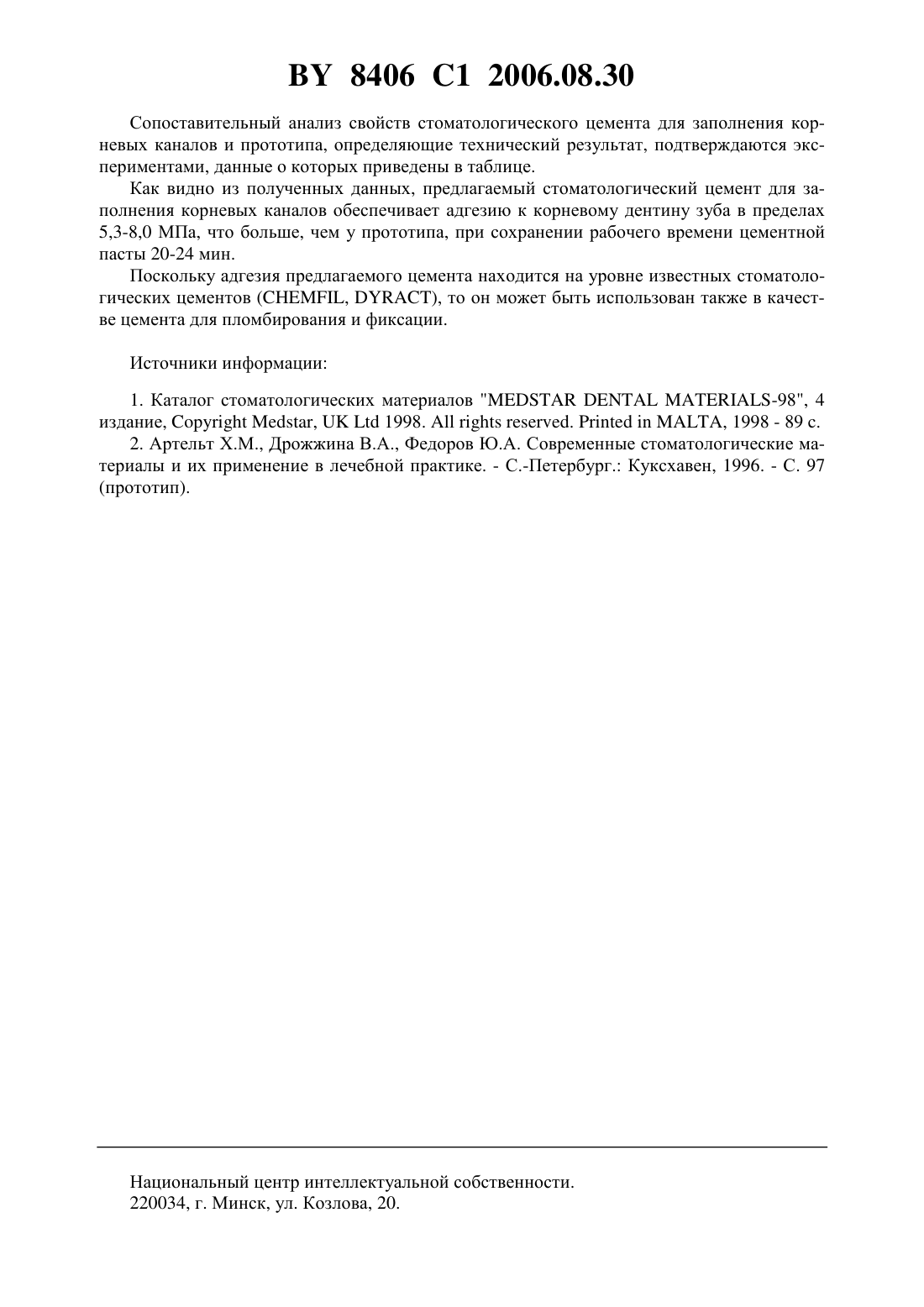

(51)61 6/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТОМАТОЛОГИЧЕСКИЙ ЦЕМЕНТ ДЛЯ ЗАПОЛНЕНИЯ КОРНЕВЫХ КАНАЛОВ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Кузьменков Михаил Иванович Плышевский Сергей Васильевич Чистякова Галина Геннадьевна Ульянова Татьяна Михайловна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Стоматологический цемент типа порошок-вода для заполнения корневых каналов,порошок которого включает тонкодисперсное стекло, полиакриловую кислоту, гидроксилапатит, винную кислоту и гидроксид алюминия, отличающийся тем, что он содержит порошок и воду в массовом соотношении (1,5-2,5)1, при этом порошок в качестве тонкодисперсного стекла содержит стекло, полученное в системе -23-225-2, а в качестве гидроксилапатита - термообработанный гидроксилапатит при следующем соотношении компонентов порошка, мас.тонкодисперсное стекло 34-42 полиакриловая кислота 18-20 термообработанный гидроксилапатит 24-30 винная кислота 5-7 гидроксид алюминия 8-12. Изобретение относится к производству медицинских препаратов, в частности стоматологических цементов типа порошок-вода для заполнения корневых каналов. Известен антисептический препарат для пломбирования корневых каналовфирмы(Франция) 1 на эвгенольном затворителе, обладающий широким спектром свойств, характеризующим его как универсальный материал. Недостатком данного препарата является низкая адгезия его к дентину зуба (1,21,8 МПа). 8406 1 2006.08.30 Известен пломбировочный материал для корневых каналов - фирмы(Великобритания) 1 на основе эпоксидного аминополимера типа пастапаста, обладающий хорошей биосовместимостью и рентгеноконтрастностью. Недостатком его является также низкая адгезия к корневому дентину зуба (2,22,8 МПа). Известен пломбировочный материал для корневых каналов на основе гидроксида кальцияфирмы(Германия) 1. Материал относится к типу порошокзатворитель. Порошок включает (в.ч.) СаО - 24 4 - 20-7 2 - 4 ТО 2 - 2 стеарат цинка - 1. Затворитель имеет органическую основу, выполняет одновременно роль катализатора и содержит пигмент. Этот материал стимулирует образование твердых тканей в апексе зуба, а также в области повреждений корня, ренгеноконтрастен, но имеет также невысокую адгезию к дентину зуба (2,4-3,0 МПа). Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является цемент для заполнения корневых каналовфирмы(Германия) 2, который относится к типу порошок-вода. Порошковая часть его содержит натрий-алюминий-кальций-фторсиликатное стекло, полиакриловую кислоту и рентгеноконтрастное вещество. Цемент имеет рабочее время 20-24 мин. Соотношение порошка и воды для замешивания берется 4,71. Одним из недостатков указанного цемента является невысокая адгезия к корневому дентину зуба (3,6-4,2 МПа), что ограничивает его применение в стоматологической практике, в частности для укрепления зубов с повышенным риском перелома. Задачей изобретения является создание стоматологического цемента для заполнения корневых каналов типа порошок-вода, обеспечивающего увеличение адгезии к корневому дентину зуба, а также улучшение его биосовместимости при сохранении продолжительности рабочего времени, что расширит области применения его в стоматологической практике. Указанная задача достигается тем, что заявляемый стоматологический цемент типа порошок-вода для заполнения корневых каналов, порошок которого включает тонкодисперсное стекло, полиакриловую кислоту, гидроксилапатит, винную кислоту и гидроксид алюминия, отличается тем, что содержит порошок и воду в массовом соотношении(1,52,5)1, при этом порошок в качестве тонкодисперсного стекла содержит стекло, полученное в системе СаО-А 2 О 3-Са 2-ВаО 25-2, а в качестве гидроксилапатита термообработанный гидроксилапатит при следующем соотношении компонентов порошка, мас.тонкодисперсное стекло 34-42 полиакриловая кислота 18-20 термообработанный гидроксилапатит 24-30 винная кислота 5-7 гидроксид алюминия 8-12. В предлагаемом изобретении увеличение адгезии цемента к корневому дентину зуба и улучшение его биосовместимости достигается в результате того, что используется компонентный состав порошка цемента, являющийся более близким по химическому составу к дентину. Близкое химическое сродство цемента и дентина зуба усиливает процесс химического взаимодействия, происходит образование вторичного дентина. Для приближения химического состава цемента к составу дентина зуба используется тонкодисперсный порошок стекла, полученного в системе СаО-А 2 О 3-2252, а также термообработанный гидроксилапатит. Стекло получают плавлением шихты из солей, оксидов и фторидов при температуре 1100-1350 С с последующей закалкой расплава. Применение стекла указанного состава в стоматологических цементах неизвестно. 2 8406 1 2006.08.30 Термообработанный гидроксилапатит представляет собой продукт обжига гироксилапатита Са 10(РО 4)6(ОН)2 животного происхождения в широком интервале температур, в результате которого из него удаляется структурная вода. При затворении цемента водой в нем происходит процесс гидратации, который приводит к уплотнению структуры цемента, повышению прочностных характеристик. Термообработанный гидроксилапатит в составе стоматологических цементов применяется впервые. Винная кислота используется для увеличения рабочего времени цементного теста. Применение ее известно для этой цели. Гидроскид алюминия в предлагаемом стоматологическом цементе применяется как для увеличения рабочего времени цементного теста, так и для создания нейтрального рН. Изобретение поясняется выполнением конкретных примеров. Пример Порошок цемента, состоящий из 39 мас.тонкодисперсного стекла, 20 полиакриловой и 5 винной кислот, 30 термообработанного гидроксилапатита, 12 гидроксида алюминия, перемешивают до получения однородной смеси. Затем смесь затворяют водой в массовом соотношении порошок-вода 2,21. Определение адгезионной прочности и рабочего времени цементного теста определяют по методикам международного стандарта 9917. Остальные примеры оптимальных составов предлагаемого цемента в пределах, согласно изобретению, приведены в таблице. 1 2 3 4 5 Прототип, Известный уровень техники стеклоиномерный цемент Составы и свойства стоматологических цементов Состав порошковой части цемента, мас.Массовое Свойства Поли- ТермообГидро- соотноРабошение Адгезия, чее Стек- акриработан- Винная ксид ло ловая ный гидро- кислота алюми- пороМПа время,шок-вода кислота ксилапатит ния мин 39 20 30 5 12 2,21 7,3 24 38 19 27 6 10 2,21 6,5 23 43 18 24 7 8 2,21 6,1 20 38 19 27 6 10 1,51 5,3 24 38 19 27 6 10 2,51 8,0 20 8406 1 2006.08.30 Сопоставительный анализ свойств стоматологического цемента для заполнения корневых каналов и прототипа, определяющие технический результат, подтверждаются экспериментами, данные о которых приведены в таблице. Как видно из полученных данных, предлагаемый стоматологический цемент для заполнения корневых каналов обеспечивает адгезию к корневому дентину зуба в пределах 5,3-8,0 МПа, что больше, чем у прототипа, при сохранении рабочего времени цементной пасты 20-24 мин. Поскольку адгезия предлагаемого цемента находится на уровне известных стоматологических цементов (, ), то он может быть использован также в качестве цемента для пломбирования и фиксации. Источники информации 1. Каталог стоматологических материалов-98, 4 издание,,1998.., 1998 - 89 . 2. Артельт Х.М., Дрожжина В.А., Федоров Ю.А. Современные стоматологические материалы и их применение в лечебной практике. - С.-Петербург. Куксхавен, 1996. - С. 97 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
