Стоматологический цемент для заполнения корневых каналов

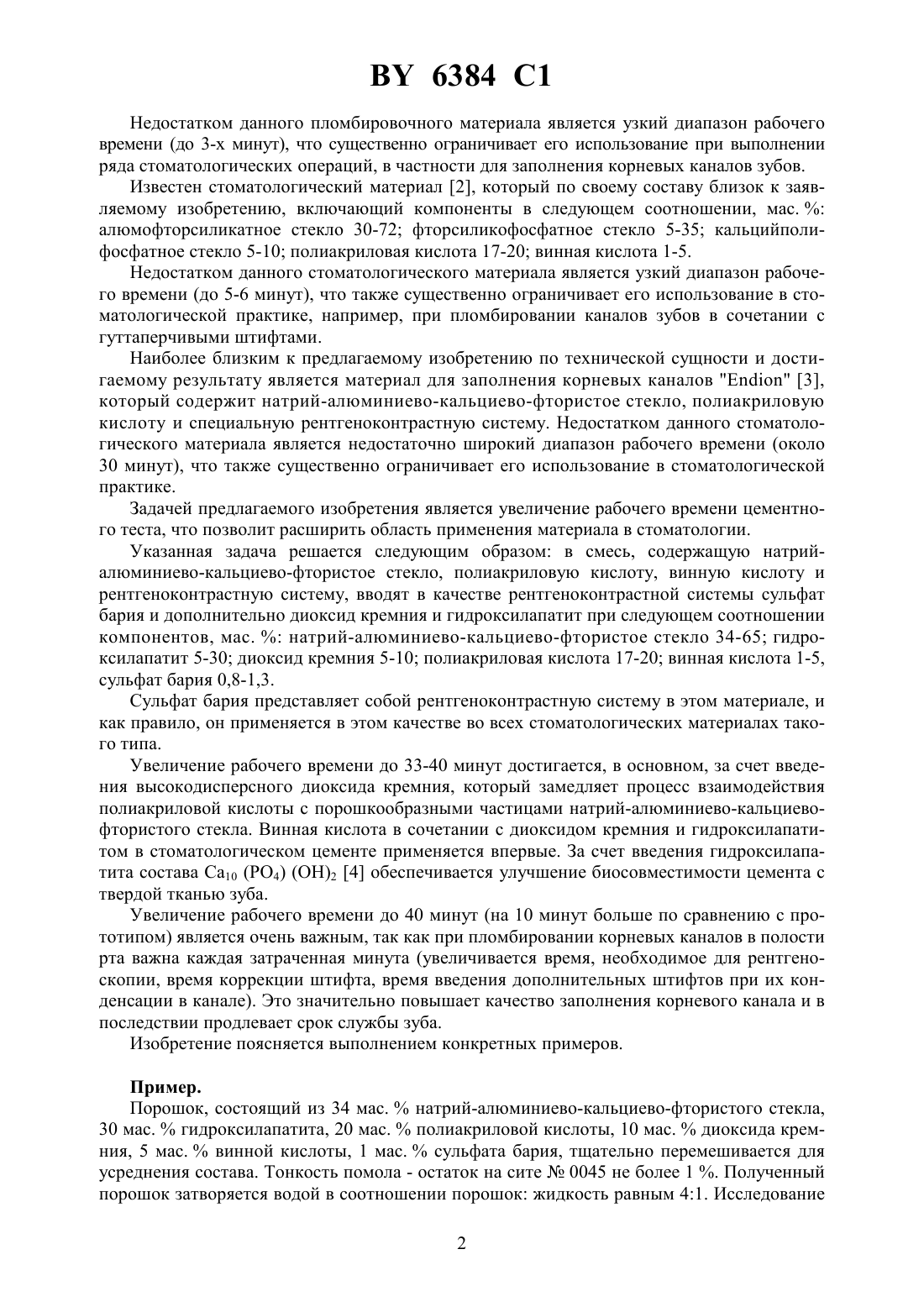

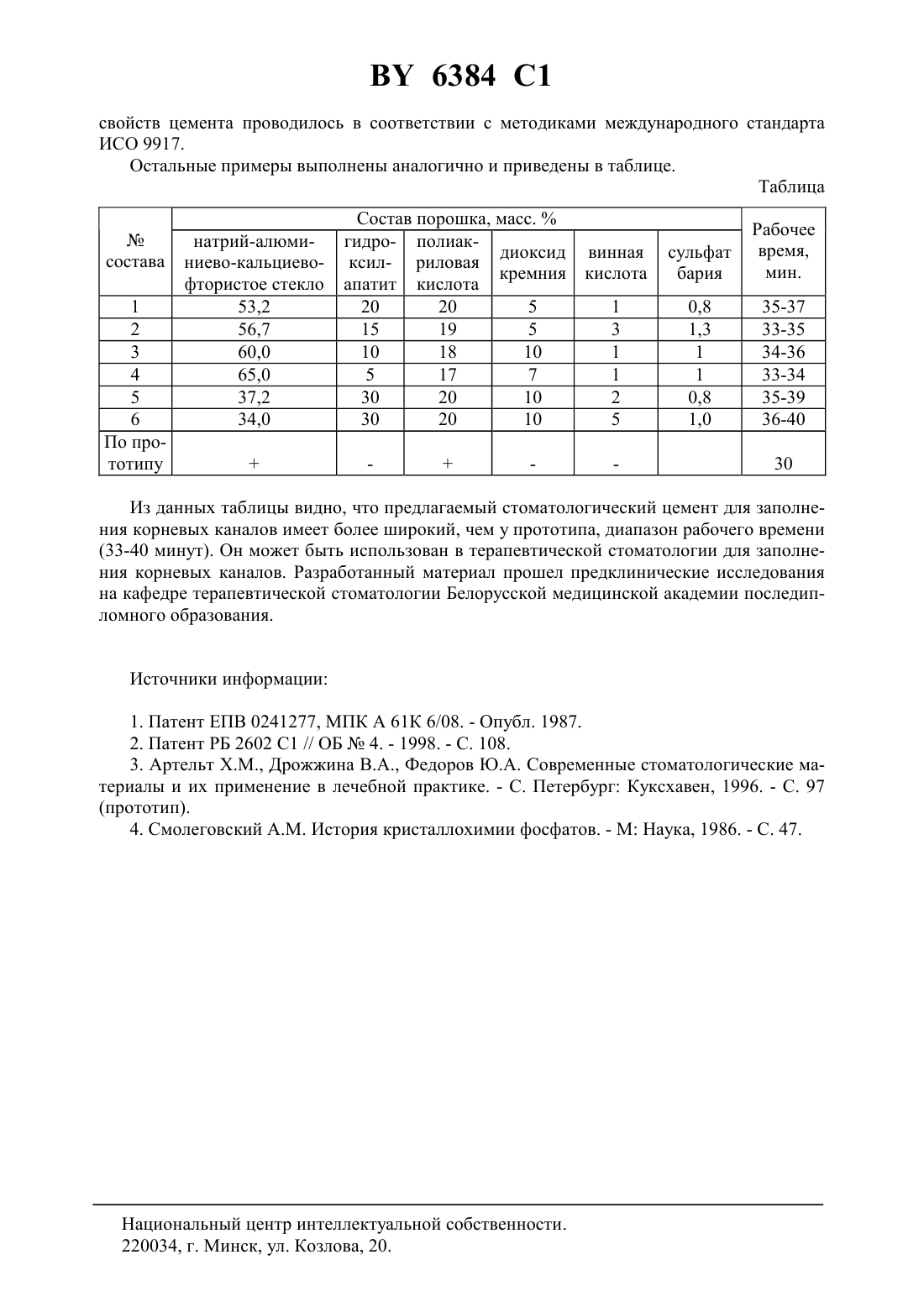

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТОМАТОЛОГИЧЕСКИЙ ЦЕМЕНТ ДЛЯ ЗАПОЛНЕНИЯ КОРНЕВЫХ КАНАЛОВ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Кузьменков Михаил Иванович Богданович Ирина Аркадьевна Луцкая Ирина Константиновна Ковецкая Елена Евгеньевна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Стоматологический цемент для заполнения корневых каналов, включающий натрийалюминиево-кальциево-фтористое стекло, полиакриловую кислоту, винную кислоту и рентгеноконтрастную систему, отличающийся тем, что он содержит в качестве рентгеноконтрастной системы сульфат бария и дополнительно гидроксилапатит и диоксид кремния при следующем соотношении компонентов, мас.натрий-алюминиевокальциево-фтористое стекло 34-65 гидроксилапатит 5-30 диоксид кремния 5-10 полиакриловая кислота 17-20 винная кислота 1-5 сульфат бария 0,8-1,3.(56) Артельт Х.М. и др. Современные стоматологические материалы и их применение в стоматологической практике. - М. Наука, 1986. - С. 97.2602 1, 1998.5527836 , 1996.0068164 1, 2000.0577342 1, 1994.2131721 1, 1999. Изобретение относится к медицине, а именно к терапевтической стоматологии. Известен стоматологический материал 1, который по своему составу близок к заявляемому изобретению, содержащий компоненты в следующем соотношении, мас.алюмофторсиликатное стекло 83,6-74,4 полиакриловая кислота 15,1-24,8 винная кислота 1,3-0,8. 6384 1 Недостатком данного пломбировочного материала является узкий диапазон рабочего времени (до 3-х минут), что существенно ограничивает его использование при выполнении ряда стоматологических операций, в частности для заполнения корневых каналов зубов. Известен стоматологический материал 2, который по своему составу близок к заявляемому изобретению, включающий компоненты в следующем соотношении, мас.алюмофторсиликатное стекло 30-72 фторсиликофосфатное стекло 5-35 кальцийполифосфатное стекло 5-10 полиакриловая кислота 17-20 винная кислота 1-5. Недостатком данного стоматологического материала является узкий диапазон рабочего времени (до 5-6 минут), что также существенно ограничивает его использование в стоматологической практике, например, при пломбировании каналов зубов в сочетании с гуттаперчивыми штифтами. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является материал для заполнения корневых каналов 3,который содержит натрий-алюминиево-кальциево-фтористое стекло, полиакриловую кислоту и специальную рентгеноконтрастную систему. Недостатком данного стоматологического материала является недостаточно широкий диапазон рабочего времени (около 30 минут), что также существенно ограничивает его использование в стоматологической практике. Задачей предлагаемого изобретения является увеличение рабочего времени цементного теста, что позволит расширить область применения материала в стоматологии. Указанная задача решается следующим образом в смесь, содержащую натрийалюминиево-кальциево-фтористое стекло, полиакриловую кислоту, винную кислоту и рентгеноконтрастную систему, вводят в качестве рентгеноконтрастной системы сульфат бария и дополнительно диоксид кремния и гидроксилапатит при следующем соотношении компонентов, мас.натрий-алюминиево-кальциево-фтористое стекло 34-65 гидроксилапатит 5-30 диоксид кремния 5-10 полиакриловая кислота 17-20 винная кислота 1-5,сульфат бария 0,8-1,3. Сульфат бария представляет собой рентгеноконтрастную систему в этом материале, и как правило, он применяется в этом качестве во всех стоматологических материалах такого типа. Увеличение рабочего времени до 33-40 минут достигается, в основном, за счет введения высокодисперсного диоксида кремния, который замедляет процесс взаимодействия полиакриловой кислоты с порошкообразными частицами натрий-алюминиево-кальциевофтористого стекла. Винная кислота в сочетании с диоксидом кремния и гидроксилапатитом в стоматологическом цементе применяется впервые. За счет введения гидроксилапатита состава Са 10 (РО 4) (ОН)2 4 обеспечивается улучшение биосовместимости цемента с твердой тканью зуба. Увеличение рабочего времени до 40 минут (на 10 минут больше по сравнению с прототипом) является очень важным, так как при пломбировании корневых каналов в полости рта важна каждая затраченная минута (увеличивается время, необходимое для рентгеноскопии, время коррекции штифта, время введения дополнительных штифтов при их конденсации в канале). Это значительно повышает качество заполнения корневого канала и в последствии продлевает срок службы зуба. Изобретение поясняется выполнением конкретных примеров. Пример. Порошок, состоящий из 34 мас.натрий-алюминиево-кальциево-фтористого стекла,30 мас.гидроксилапатита, 20 мас.полиакриловой кислоты, 10 мас.диоксида кремния, 5 мас.винной кислоты, 1 мас.сульфата бария, тщательно перемешивается для усреднения состава. Тонкость помола - остаток на сите 0045 не более 1 . Полученный порошок затворяется водой в соотношении порошок жидкость равным 41. Исследование 2 6384 1 свойств цемента проводилось в соответствии с методиками международного стандарта ИСО 9917. Остальные примеры выполнены аналогично и приведены в таблице. Таблица Состав порошка, масс.гидро- полиакдиоксид винная ксил- риловая кремния кислота апатит кислота 20 20 5 1 15 19 5 3 10 18 10 1 5 17 7 1 30 20 10 2 30 20 10 5 Из данных таблицы видно, что предлагаемый стоматологический цемент для заполнения корневых каналов имеет более широкий, чем у прототипа, диапазон рабочего времени(33-40 минут). Он может быть использован в терапевтической стоматологии для заполнения корневых каналов. Разработанный материал прошел предклинические исследования на кафедре терапевтической стоматологии Белорусской медицинской академии последипломного образования. Источники информации 1. Патент ЕПВ 0241277, МПК А 61 К 6/08. - Опубл. 1987. 2. Патент РБ 2602 С 1 // ОБ 4. - 1998. - С. 108. 3. Артельт Х.М., Дрожжина В.А., Федоров Ю.А. Современные стоматологические материалы и их применение в лечебной практике. - С. Петербург Куксхавен, 1996. - С. 97 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
