Устройство для осевой фиксации кольцевой детали на валу

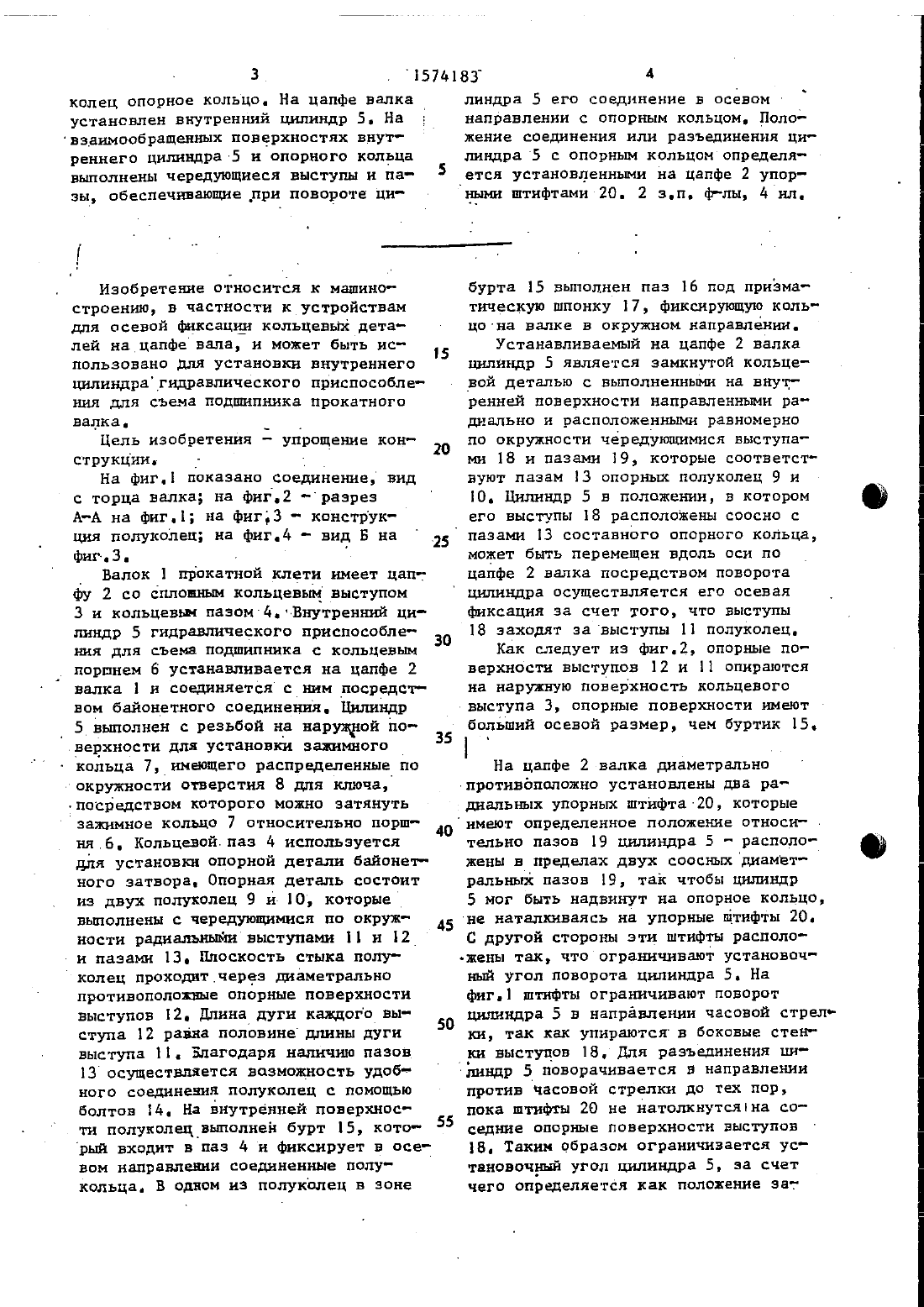

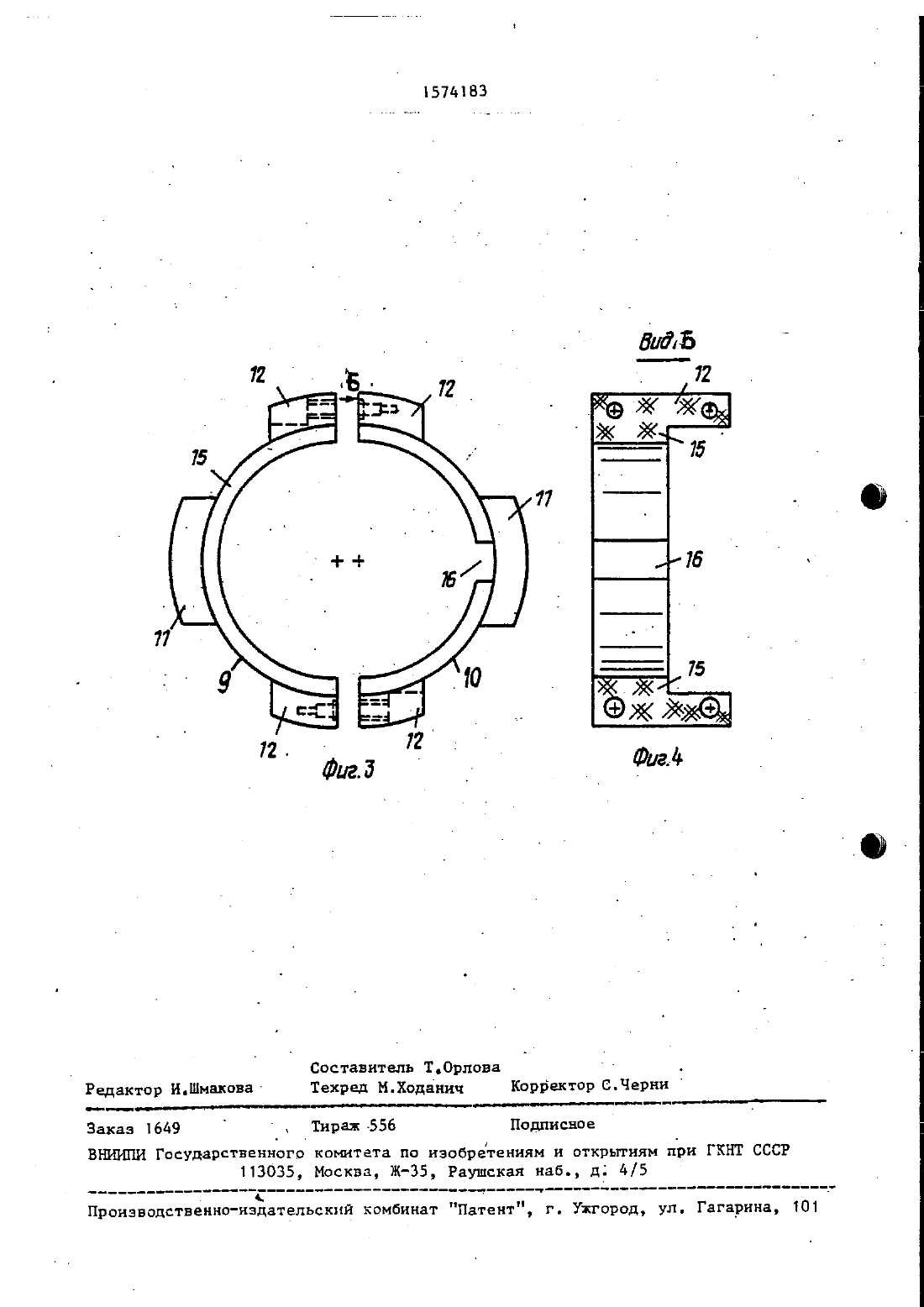

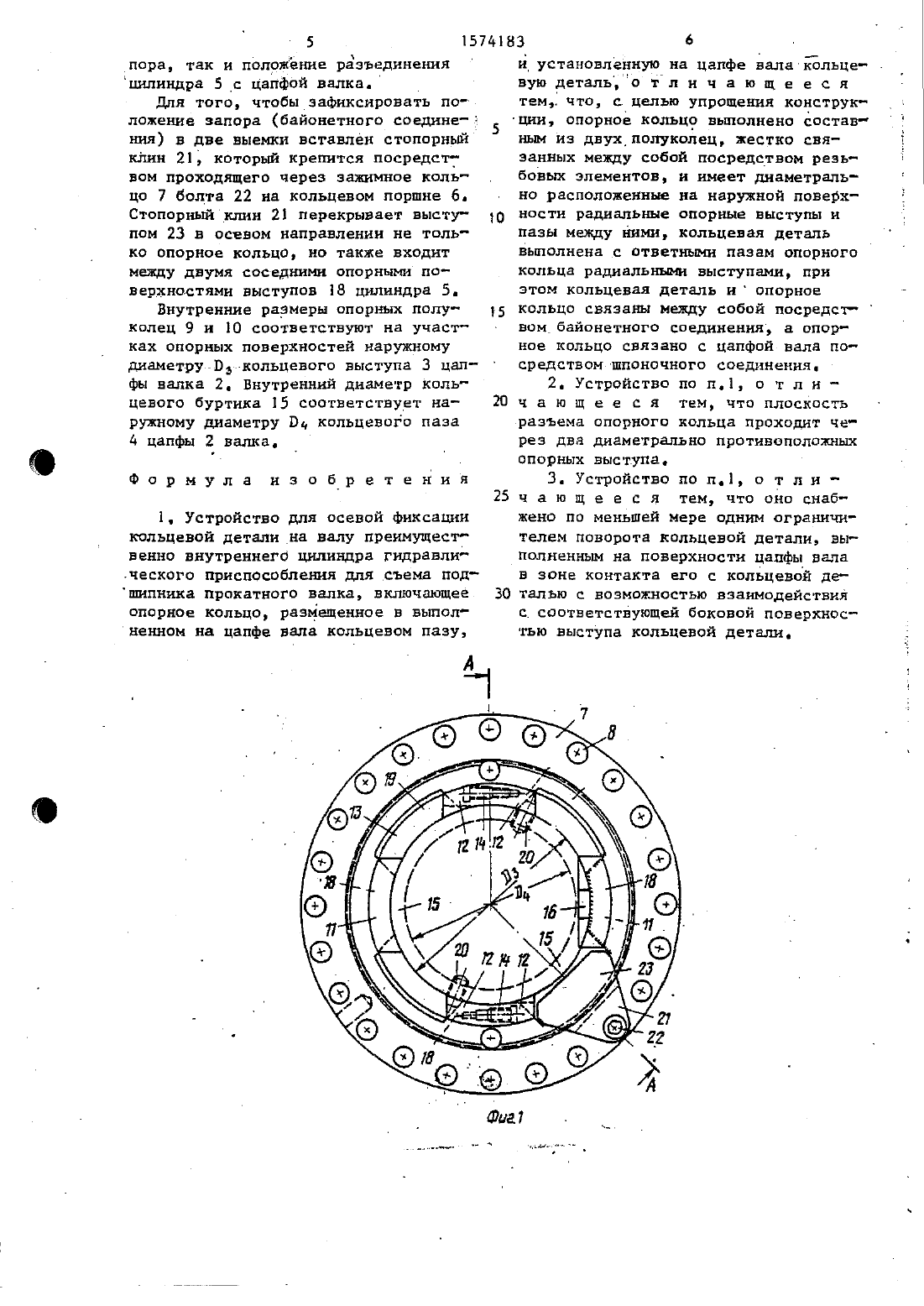

1 АРС ИК НИЪШШНП В НЕЮ УВЛИПЕелдрусь ПАТЕНТ Мэ 1 95госиддрствннный номитвт по наваре-гениям и отнгьггиямПРИ ГННТ ССО(21) 4202065/25-27 (54) устгойство для осиной ФИКСАШШ(22) 20.02.87 копьцввой детали НА вАлу(33) ВЕ для осевой фиксации кольцевой дета(дб) 23.06.90. Бюп. Ю 23 лн на цапфе вала, н может быть нс(71) СМС Шлманн-Знаг АГ (ПЕ) .пользовано для установки внутреннего(72) ЭрнстОскар Бенфер ч - цилиндра гидравлического приспособлен Рольф-Герд Ирле (ПЕ) ния для съема подшипника прокатного(531 521.825.4(083.3) валка. Цель - упрощение конструкции,(55) Патент США 3627388, . В кольцевом пазу 4 на цапфе 2 валка Ед. Е 16 С 17/02, 1966. е 1-установлено состоящее из двух полу 4 Аколец опорное кольцо. На цапфе валка установлен внутренний цилиндр 5. На Ераннего цилиндра-5 и опорного кольца выполнены чеРгдУЮЩиесЯ ВЫСТУПЫ И Па вы, обеспечиающие дри повороте ци Изобретене относится к мамино строению, в частности к устройствам для осевой фиксации колъцевыи дета лей на цапфе вала, и может быть использовано для установки внутреннего цилиндрайгиравлического приспособления для съема подшипника прокатного валка.на фиг.1 показано соединено вид с торца валка на фнг.2 -разрез АА на фиг.1 на фнгЗ конструкция полуколец на фиг.4 вид Б на фнгцзц .Валок 1 прокатной клети имеет цапе фу 2 со спловным кольцевым выступом3 н кольцевым пазом 4.Внутреиний цилиндр 5 гидравлического приспособле ня для съе подшипника с кольцевы поршнем Б устанавливается на цапфе 2 валка 1 н соединяетсяс им посредст вом байонетного соединения. Цилиндр 5 вышолнен с резьбой на иаруждой поверхности для установки зажимшого кольца 7, имеющего распределенные позажимное кольцо 7 относительно поршня 6. Кольцевой.паз 4 используется для установки опорной детали байонетного затвора. Опорная деталь состоит из двух полуколец 9 и 10 которые выполнены с чередующимися по окружности радиалными выступами 11 и 127- и пазам 13. Плоскость стыка полу колец проходтчерез диаметрально противоположна опорные поверхности выступов 12. Длина дуги каждого выступа 12 равна половине длины дуги выступа 11. Благодаря наличию пазов 13 осуществляется возможность удоб ного соединена полуколец с помощью болтов 14. На внутренней поверхности полуколецвыполнен бурт 15, котот ры входит в паз ди фиксирует в осевом направлении соединенные полукольца. В одном из полуколец в зонелиндра 5 его соединение в осевом направлении с опорным кольцом. Полод жение соединения или разъединения цн лМндра 5 с опорным кольцонопрецепя цется установпенньшца на цапфе 2 упорным штифтами 20. 2 з.п. фтлы, 4 ил.бурта 15 выполнен паз 16 под привма тнческую шпонку 17, фиксирующую кольцо на валке в окружном направлении. Устанавлнваемый на цапфе 2 валка цилиндр 5 является замкнутой кольцевой деталью с выполненньши на внутренней поверхности направленными ра диально н расположенными равномерно по окружности чередующимся выступам 18 и пазами 19, которые соответствуют пазам 13 опорных полукопец 9 и 10. Цилиндр 5 в положении, в котором его выступы 18 расположены соосно с пазами 13 составного опорного кольца,монет быть перемещен вдоль оси по цапфе 2 валка посредством поворота цилиндра осуществляется его осевая фиксация за счет того, что выступы 18 заходят завыступы 11 попуколец. Как следует из фиг.2, опорные поверхности выступов 12 и 11 опираются на наружную поверхность кольцевого выступа 3, опорные поверхности имеют больший осевой размер, чем буртик 15.-противоположно установлены два радиальных упорных штифта-20, которые имеют определенное положение относительно пазов 19 Цилиндра 5 располо жены в пределах двух сооснкдиамет рапьншк пазов 19, так чтобы цилндр 5 мог быть надвинут на опорное кольцо,не наталкиваясь на упорные цтифты 20. С другой стороны эти штифты располо-жены так, что ограничивают установочный угол поворота цилиндра 5. На фиг.1 штифты ограничивают поворот цилиндра 5 в направлении часовой стреЛ кн, так как упираются в боковые стеиг ки выступов 18. Для разъединения ци 7 Ьшндр 5 поворачивается в направлении против часовой стрелки до тех пор,пока штифты 20 не натолкнутсяъна сон седне опорные поверхности выступов 18, Таким образом ограничивается установочный угол цилиндра 5, за счет чего определяется как положение затдля того, чтобы зафиксировать потложенне запора (байонетного соеднненив) в две выеми вставлен стопорный клин 2 которй крепится посредстт вом проходящего через зажимное кольцо 7 болта 22 на кольцевом поршне 6. Стопорнынлин 21 перекрывает выстут пом 23 в осевом направлении не тольт ко опорное кольцо, но также входит между двумя соседним опорными поверхностями выступов 18 цилиндра 5.Внутренние размеры опорных полу колец 9 и 10 соответствуют на участках опорных поверхностей наружномуфы валка 2. Внутренний диаметр кольт цевого буртика 15 соответствует наружному днаметру Вд кольцевого паза 4 цапфы 2 валка.Ф 0 р м у л а н з о бр е т е н и Я 1. Устройство для осевой фиксациикольцевой детали на валу ПРЕНМУЩЕСТТ венно внутреннего цилиндра гидравлит.ческого приспособления для съема ПОД шпника прокатного валка, включающееопорное КОЛЬЦО, размещенное В ВЫПОЛ ценном на цапфе вала нольцевом пазу, нустановленную на цапфе вала Бльце вую деталь О т л н ч а ю щ е е с я тем, что, с целью упрощения конструк ЦИН, ОПОРНО КОЛЬЦО ВЬШОЛНЕНО СОСТЗВным из двух попуколец, жестко связанных между собой посредством резьбовьш элементов, и имеет диаметрально расположенные на наружной поверхности радиальне опорные выступы н пазы между ним, кольцевая деталь вьщолнена с ответни пазам опорного кольца раднальнм выступами, прн этом кольцевая деталь и опорное кольцо связаны между собой посредством байонетного соединения, а опорное кольцо связано с цапфой вала посредством шпоночного соединения.2. Устройство по п.1, о т л н ч а ю щ е е с я тем, что плоскость разъема опорного кольца проходит через два диаметрально противоположны опорных выступа.3. Устройство по п., о т л и ч а ю щ е е с я тем, что оно снабжено по меньшей мере одним ограничителем поворота кольцевой детали, вы попненным на поверхности цапфы вала в зоне контакта его с колвцевой де талью с возможностью взамодействия ссоответствующей боковой поверхнос тью выступа кольцевой детали.ВЕИИПИ Государственньго комитета по иэобреениям и открытиям пЬи ГКНТ СССР 113035, Москва, Ж 35, Раушская наб. Д 4/5
