Способ и устройство защиты объекта вооружения и военной техники, находящегося на длительном хранении

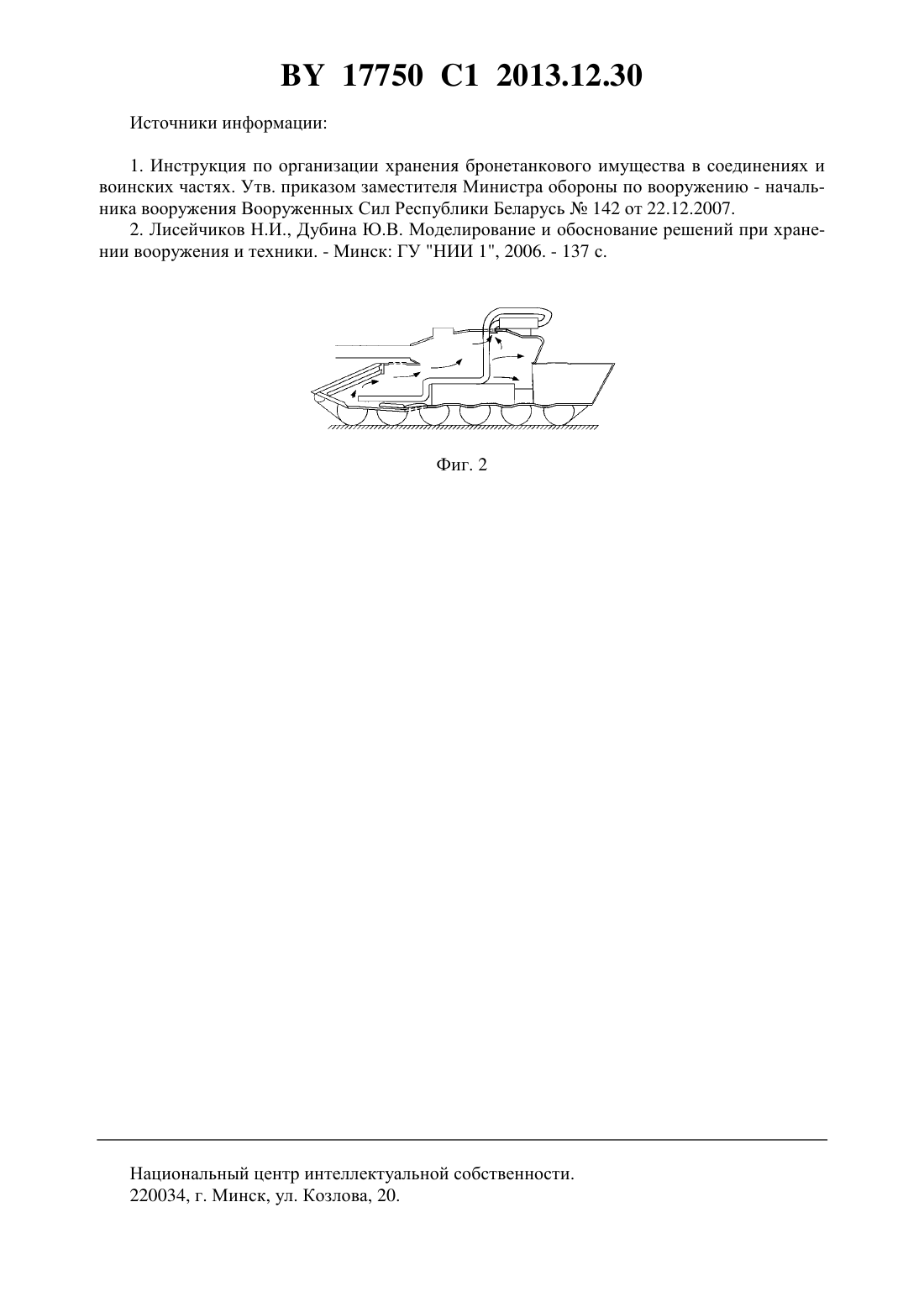

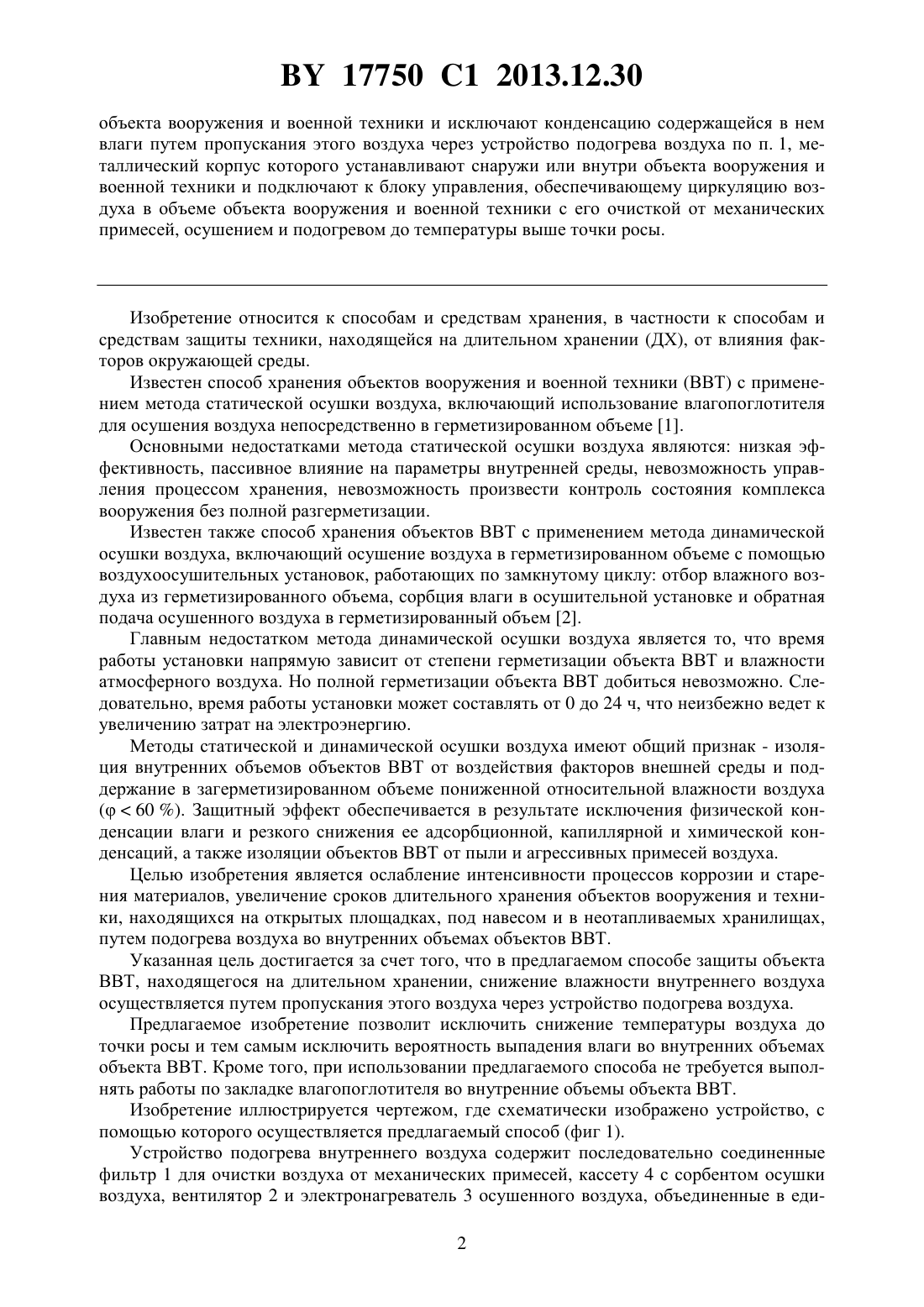

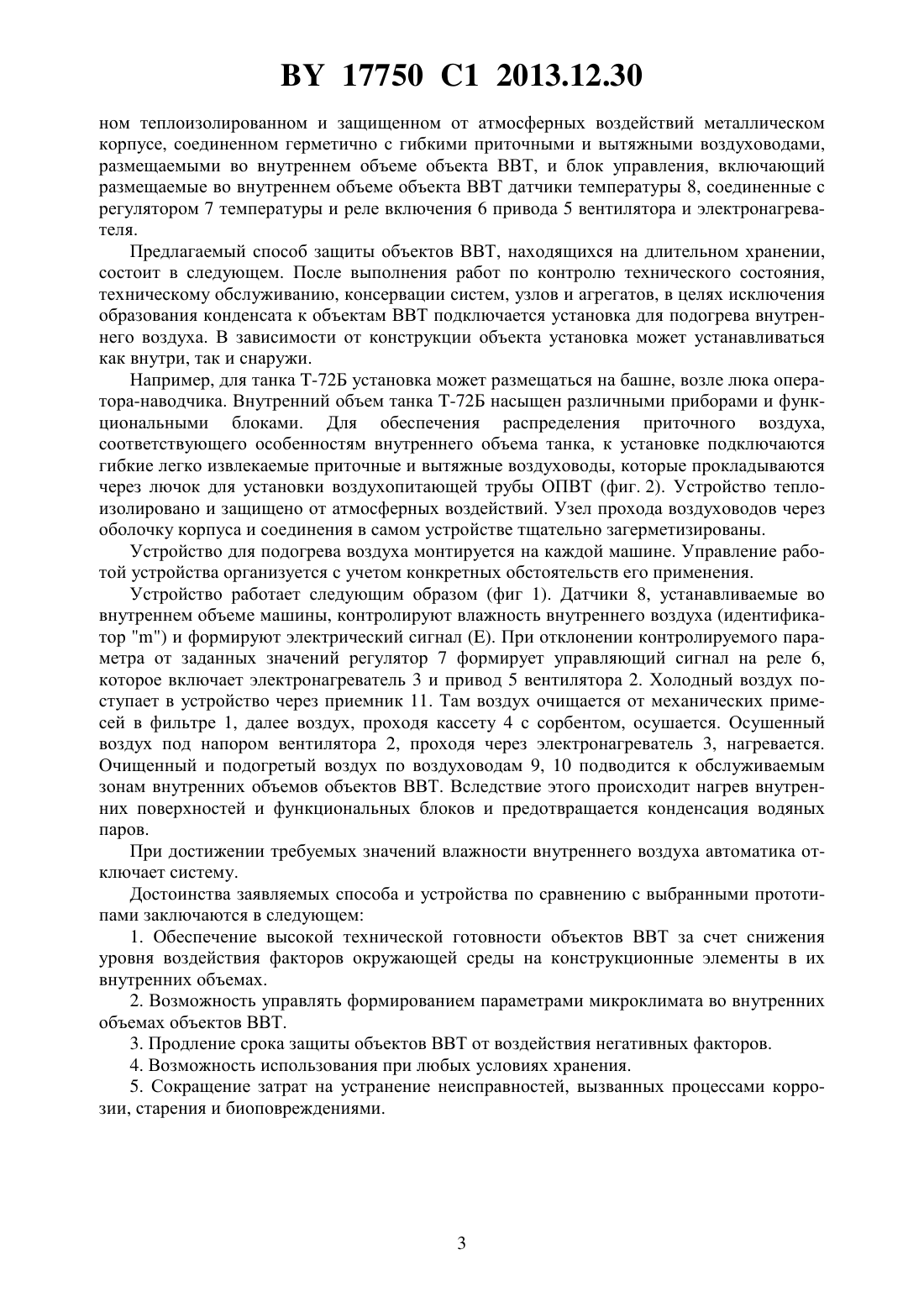

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ И УСТРОЙСТВО ЗАЩИТЫ ОБЪЕКТА ВООРУЖЕНИЯ И ВОЕННОЙ ТЕХНИКИ,НАХОДЯЩЕГОСЯ НА ДЛИТЕЛЬНОМ ХРАНЕНИИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Мезенцев Александр Сергеевич Брель Михаил Павлович Марченков Алексей Владимирович Леоненко Евгений Алексеевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) 1. Устройство подогрева воздуха для защиты от коррозии объекта вооружения и военной техники, содержащее последовательно соединенные фильтр для очистки воздуха от механических примесей, кассету с сорбентом для осушки воздуха, вентилятор и электронагреватель осушенного воздуха, объединенные в едином теплоизолированном и защищенном от атмосферных воздействий металлическом корпусе, соединенном герметично с гибкими приточными и вытяжными воздуховодами, размещаемыми во внутреннем объеме объекта вооружения и военной техники, и блок управления, включающий размещаемые во внутреннем объеме объекта вооружения и военной техники датчики температуры,соединенные с регулятором температуры, реле включения вентилятора и электронагревателя. 2. Способ защиты от коррозии объекта вооружения и военной техники, находящегося на длительном хранении, при котором снижают влажность воздуха во внутреннем объеме 17750 1 2013.12.30 объекта вооружения и военной техники и исключают конденсацию содержащейся в нем влаги путем пропускания этого воздуха через устройство подогрева воздуха по п. 1, металлический корпус которого устанавливают снаружи или внутри объекта вооружения и военной техники и подключают к блоку управления, обеспечивающему циркуляцию воздуха в объеме объекта вооружения и военной техники с его очисткой от механических примесей, осушением и подогревом до температуры выше точки росы. Изобретение относится к способам и средствам хранения, в частности к способам и средствам защиты техники, находящейся на длительном хранении (ДХ), от влияния факторов окружающей среды. Известен способ хранения объектов вооружения и военной техники (ВВТ) с применением метода статической осушки воздуха, включающий использование влагопоглотителя для осушения воздуха непосредственно в герметизированном объеме 1. Основными недостатками метода статической осушки воздуха являются низкая эффективность, пассивное влияние на параметры внутренней среды, невозможность управления процессом хранения, невозможность произвести контроль состояния комплекса вооружения без полной разгерметизации. Известен также способ хранения объектов ВВТ с применением метода динамической осушки воздуха, включающий осушение воздуха в герметизированном объеме с помощью воздухоосушительных установок, работающих по замкнутому циклу отбор влажного воздуха из герметизированного объема, сорбция влаги в осушительной установке и обратная подача осушенного воздуха в герметизированный объем 2. Главным недостатком метода динамической осушки воздуха является то, что время работы установки напрямую зависит от степени герметизации объекта ВВТ и влажности атмосферного воздуха. Но полной герметизации объекта ВВТ добиться невозможно. Следовательно, время работы установки может составлять от 0 до 24 ч, что неизбежно ведет к увеличению затрат на электроэнергию. Методы статической и динамической осушки воздуха имеют общий признак - изоляция внутренних объемов объектов ВВТ от воздействия факторов внешней среды и поддержание в загерметизированном объеме пониженной относительной влажности воздуха(60 ). Защитный эффект обеспечивается в результате исключения физической конденсации влаги и резкого снижения ее адсорбционной, капиллярной и химической конденсаций, а также изоляции объектов ВВТ от пыли и агрессивных примесей воздуха. Целью изобретения является ослабление интенсивности процессов коррозии и старения материалов, увеличение сроков длительного хранения объектов вооружения и техники, находящихся на открытых площадках, под навесом и в неотапливаемых хранилищах,путем подогрева воздуха во внутренних объемах объектов ВВТ. Указанная цель достигается за счет того, что в предлагаемом способе защиты объекта ВВТ, находящегося на длительном хранении, снижение влажности внутреннего воздуха осуществляется путем пропускания этого воздуха через устройство подогрева воздуха. Предлагаемое изобретение позволит исключить снижение температуры воздуха до точки росы и тем самым исключить вероятность выпадения влаги во внутренних объемах объекта ВВТ. Кроме того, при использовании предлагаемого способа не требуется выполнять работы по закладке влагопоглотителя во внутренние объемы объекта ВВТ. Изобретение иллюстрируется чертежом, где схематически изображено устройство, с помощью которого осуществляется предлагаемый способ (фиг 1). Устройство подогрева внутреннего воздуха содержит последовательно соединенные фильтр 1 для очистки воздуха от механических примесей, кассету 4 с сорбентом осушки воздуха, вентилятор 2 и электронагреватель 3 осушенного воздуха, объединенные в еди 2 17750 1 2013.12.30 ном теплоизолированном и защищенном от атмосферных воздействий металлическом корпусе, соединенном герметично с гибкими приточными и вытяжными воздуховодами,размещаемыми во внутреннем объеме объекта ВВТ, и блок управления, включающий размещаемые во внутреннем объеме объекта ВВТ датчики температуры 8, соединенные с регулятором 7 температуры и реле включения 6 привода 5 вентилятора и электронагревателя. Предлагаемый способ защиты объектов ВВТ, находящихся на длительном хранении,состоит в следующем. После выполнения работ по контролю технического состояния,техническому обслуживанию, консервации систем, узлов и агрегатов, в целях исключения образования конденсата к объектам ВВТ подключается установка для подогрева внутреннего воздуха. В зависимости от конструкции объекта установка может устанавливаться как внутри, так и снаружи. Например, для танка -72 Б установка может размещаться на башне, возле люка оператора-наводчика. Внутренний объем танка -72 Б насыщен различными приборами и функциональными блоками. Для обеспечения распределения приточного воздуха,соответствующего особенностям внутреннего объема танка, к установке подключаются гибкие легко извлекаемые приточные и вытяжные воздуховоды, которые прокладываются через лючок для установки воздухопитающей трубы ОПВТ (фиг. 2). Устройство теплоизолировано и защищено от атмосферных воздействий. Узел прохода воздуховодов через оболочку корпуса и соединения в самом устройстве тщательно загерметизированы. Устройство для подогрева воздуха монтируется на каждой машине. Управление работой устройства организуется с учетом конкретных обстоятельств его применения. Устройство работает следующим образом (фиг 1). Датчики 8, устанавливаемые во внутреннем объеме машины, контролируют влажность внутреннего воздуха (идентификатор ) и формируют электрический сигнал . При отклонении контролируемого параметра от заданных значений регулятор 7 формирует управляющий сигнал на реле 6,которое включает электронагреватель 3 и привод 5 вентилятора 2. Холодный воздух поступает в устройство через приемник 11. Там воздух очищается от механических примесей в фильтре 1, далее воздух, проходя кассету 4 с сорбентом, осушается. Осушенный воздух под напором вентилятора 2, проходя через электронагреватель 3, нагревается. Очищенный и подогретый воздух по воздуховодам 9, 10 подводится к обслуживаемым зонам внутренних объемов объектов ВВТ. Вследствие этого происходит нагрев внутренних поверхностей и функциональных блоков и предотвращается конденсация водяных паров. При достижении требуемых значений влажности внутреннего воздуха автоматика отключает систему. Достоинства заявляемых способа и устройства по сравнению с выбранными прототипами заключаются в следующем 1. Обеспечение высокой технической готовности объектов ВВТ за счет снижения уровня воздействия факторов окружающей среды на конструкционные элементы в их внутренних объемах. 2. Возможность управлять формированием параметрами микроклимата во внутренних объемах объектов ВВТ. 3. Продление срока защиты объектов ВВТ от воздействия негативных факторов. 4. Возможность использования при любых условиях хранения. 5. Сокращение затрат на устранение неисправностей, вызванных процессами коррозии, старения и биоповреждениями. 17750 1 2013.12.30 Источники информации 1. Инструкция по организации хранения бронетанкового имущества в соединениях и воинских частях. Утв. приказом заместителя Министра обороны по вооружению - начальника вооружения Вооруженных Сил Республики Беларусь 142 от 22.12.2007. 2. Лисейчиков Н.И., Дубина Ю.В. Моделирование и обоснование решений при хранении вооружения и техники. - Минск ГУ НИИ 1, 2006. - 137 с. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
