Устройство для длительного хранения объектов вооружения и техники

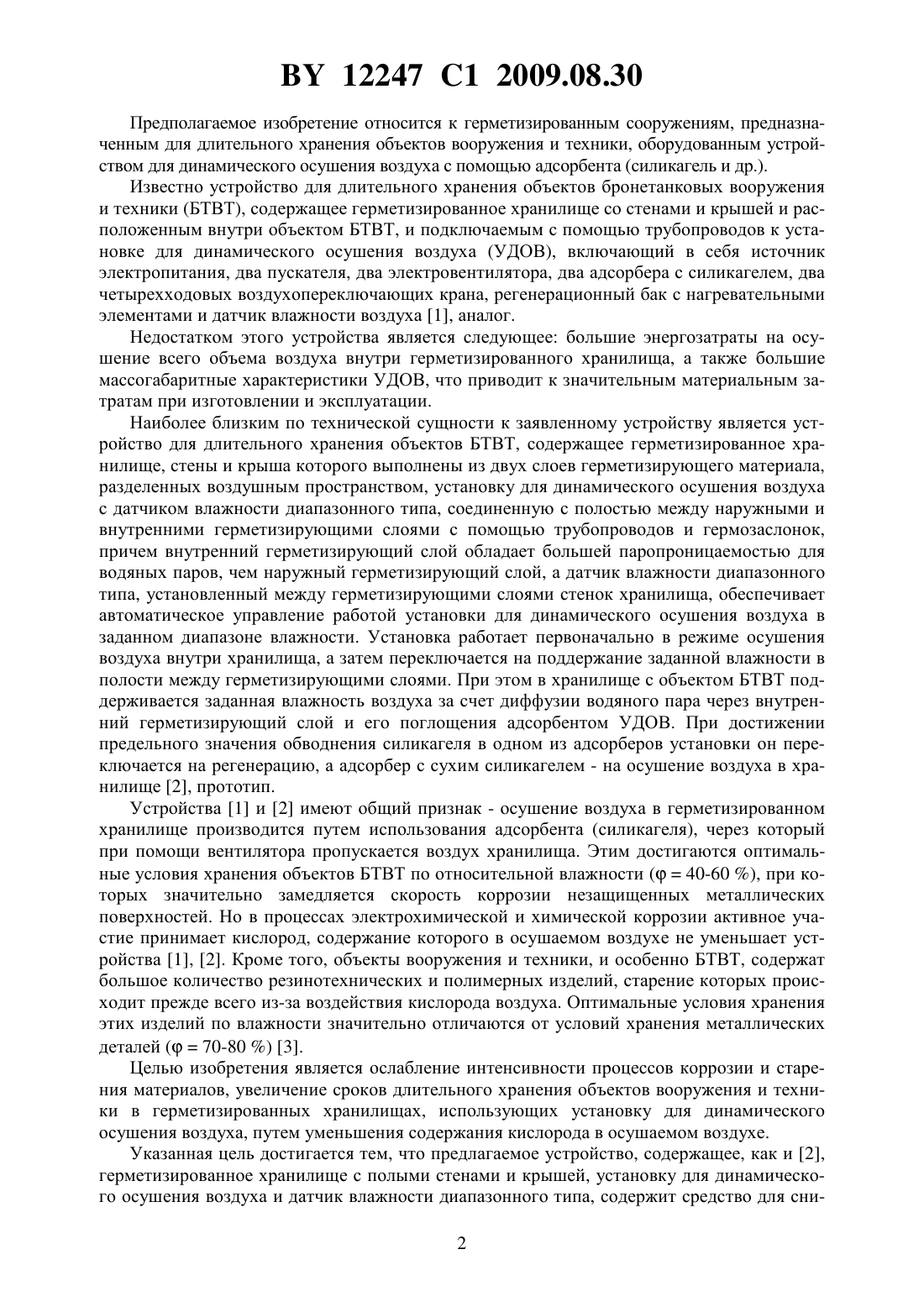

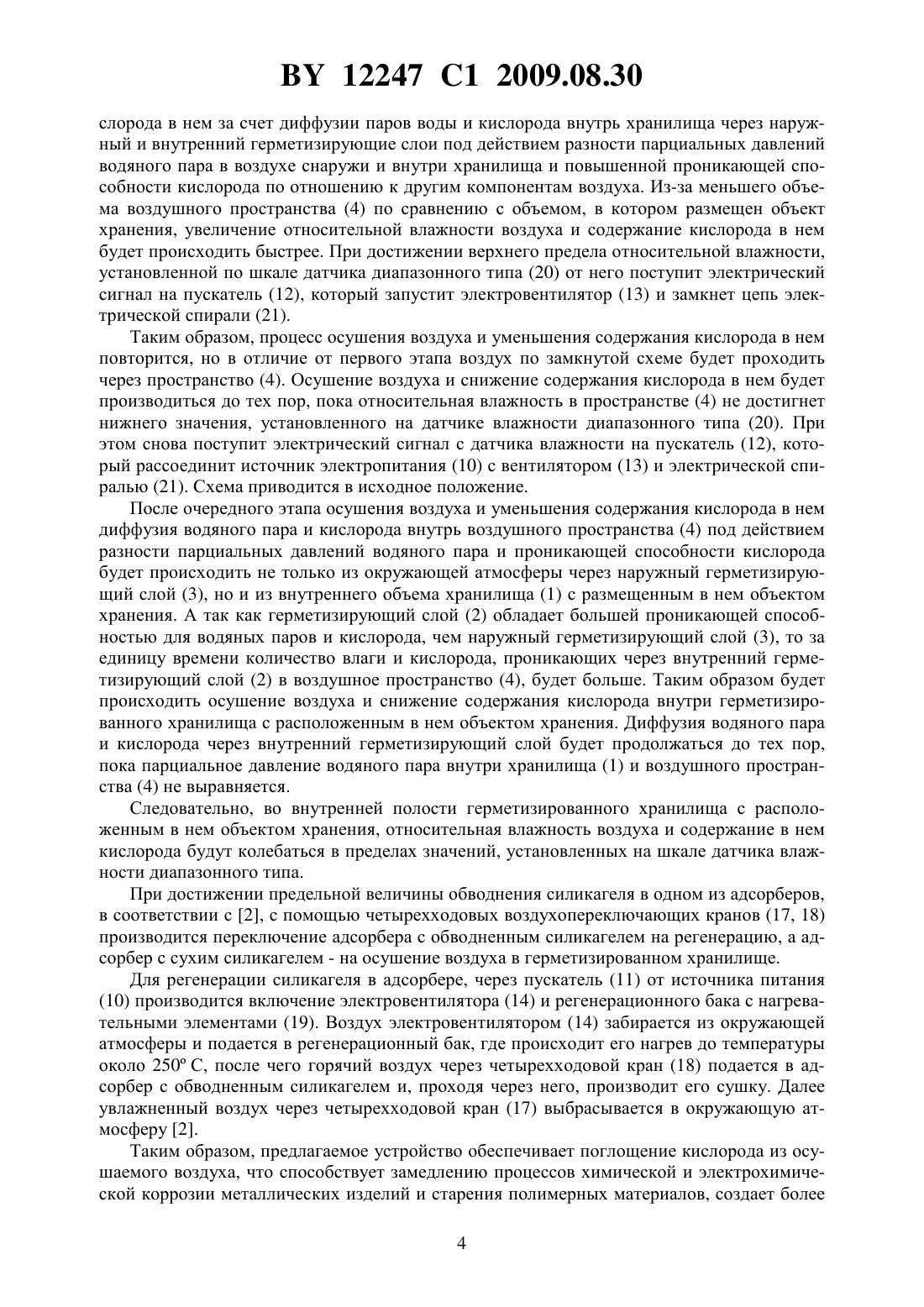

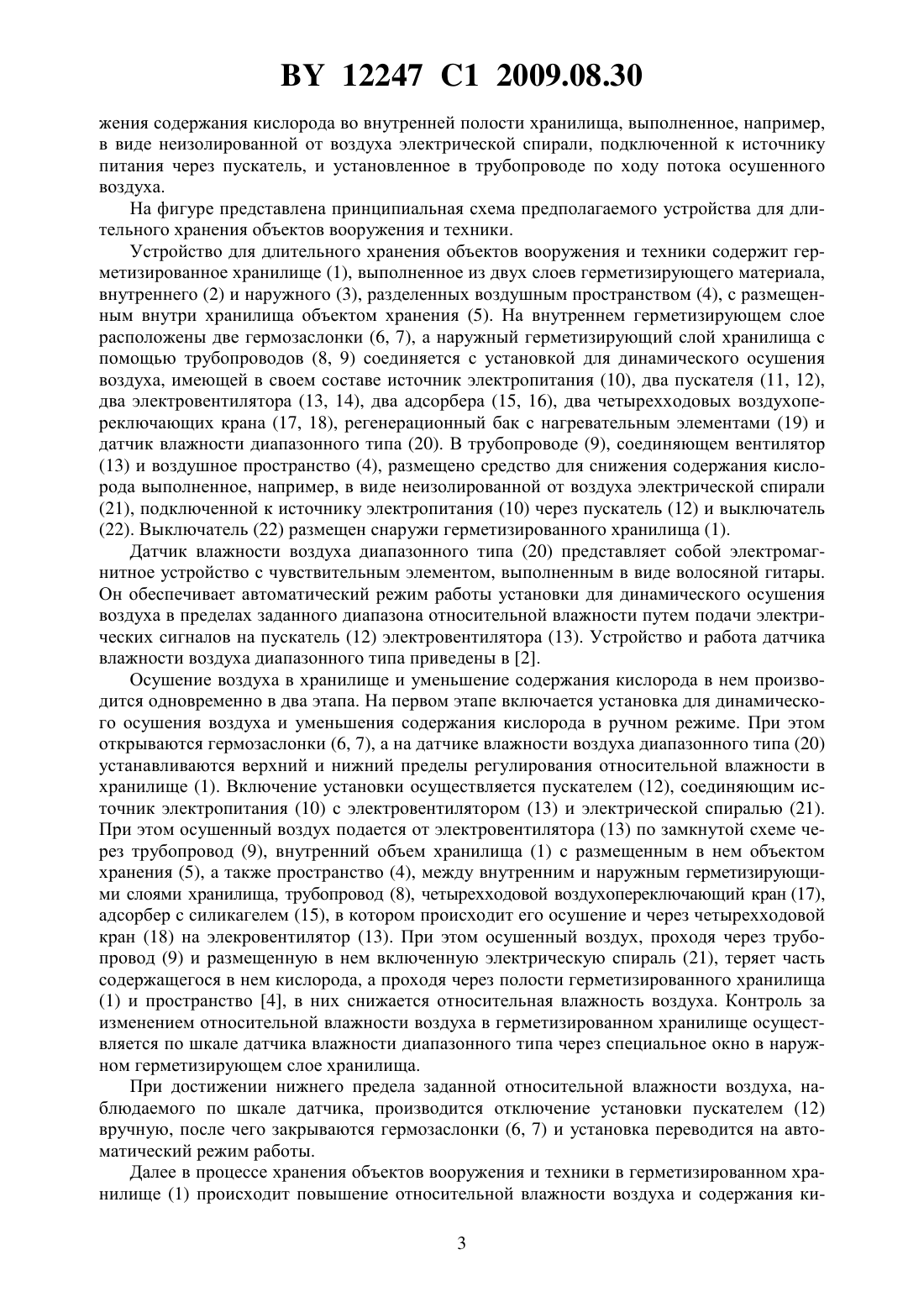

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДЛИТЕЛЬНОГО ХРАНЕНИЯ ОБЪЕКТОВ ВООРУЖЕНИЯ И ТЕХНИКИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Климович Виктор Иосифович Мезенцев Александр Сергеевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Устройство для длительного хранения объектов вооружения и техники, содержащее герметизированное хранилище со стенами и крышей, выполненное с возможностью установки в его внутренней полости объектов вооружения и техники, соединенное трубопроводами с установкой для динамического осушения воздуха, содержащей источник электропитания, два пускателя, два электровентилятора, два адсорбера с силикагелем, два четырехходовых воздухопереключающих крана, регенерационный бак с нагревательными элементами и датчик влажности диапазонного типа стены и крыша хранилища выполнены из двух слоев герметизирующего материала, разделенных воздушным пространством,причем трубопроводы присоединены к наружному слою герметизирующего материала, а во внутреннем слое герметизирующего материала установлены две гермозаслонки, при этом упомянутый внутренний слой выполнен с большей паропроницаемостью для водяных паров чем, наружный, отличающееся тем, что содержит средство для снижения содержания кислорода во внутренней полости хранилища, выполненное, например, в виде неизолированной от воздуха электрической спирали, подключенной к источнику питания через пускатель, и установленное в трубопроводе по ходу потока осушенного воздуха. 12247 1 2009.08.30 Предполагаемое изобретение относится к герметизированным сооружениям, предназначенным для длительного хранения объектов вооружения и техники, оборудованным устройством для динамического осушения воздуха с помощью адсорбента (силикагель и др.). Известно устройство для длительного хранения объектов бронетанковых вооружения и техники (БТВТ), содержащее герметизированное хранилище со стенами и крышей и расположенным внутри объектом БТВТ, и подключаемым с помощью трубопроводов к установке для динамического осушения воздуха (УДОВ), включающий в себя источник электропитания, два пускателя, два электровентилятора, два адсорбера с силикагелем, два четырехходовых воздухопереключающих крана, регенерационный бак с нагревательными элементами и датчик влажности воздуха 1, аналог. Недостатком этого устройства является следующее большие энергозатраты на осушение всего объема воздуха внутри герметизированного хранилища, а также большие массогабаритные характеристики УДОВ, что приводит к значительным материальным затратам при изготовлении и эксплуатации. Наиболее близким по технической сущности к заявленному устройству является устройство для длительного хранения объектов БТВТ, содержащее герметизированное хранилище, стены и крыша которого выполнены из двух слоев герметизирующего материала,разделенных воздушным пространством, установку для динамического осушения воздуха с датчиком влажности диапазонного типа, соединенную с полостью между наружными и внутренними герметизирующими слоями с помощью трубопроводов и гермозаслонок,причем внутренний герметизирующий слой обладает большей паропроницаемостью для водяных паров, чем наружный герметизирующий слой, а датчик влажности диапазонного типа, установленный между герметизирующими слоями стенок хранилища, обеспечивает автоматическое управление работой установки для динамического осушения воздуха в заданном диапазоне влажности. Установка работает первоначально в режиме осушения воздуха внутри хранилища, а затем переключается на поддержание заданной влажности в полости между герметизирующими слоями. При этом в хранилище с объектом БТВТ поддерживается заданная влажность воздуха за счет диффузии водяного пара через внутренний герметизирующий слой и его поглощения адсорбентом УДОВ. При достижении предельного значения обводнения силикагеля в одном из адсорберов установки он переключается на регенерацию, а адсорбер с сухим силикагелем - на осушение воздуха в хранилище 2, прототип. Устройства 1 и 2 имеют общий признак - осушение воздуха в герметизированном хранилище производится путем использования адсорбента (силикагеля), через который при помощи вентилятора пропускается воздух хранилища. Этим достигаются оптимальные условия хранения объектов БТВТ по относительной влажности (40-60 ), при которых значительно замедляется скорость коррозии незащищенных металлических поверхностей. Но в процессах электрохимической и химической коррозии активное участие принимает кислород, содержание которого в осушаемом воздухе не уменьшает устройства 1, 2. Кроме того, объекты вооружения и техники, и особенно БТВТ, содержат большое количество резинотехнических и полимерных изделий, старение которых происходит прежде всего из-за воздействия кислорода воздуха. Оптимальные условия хранения этих изделий по влажности значительно отличаются от условий хранения металлических деталей (70-80 ) 3. Целью изобретения является ослабление интенсивности процессов коррозии и старения материалов, увеличение сроков длительного хранения объектов вооружения и техники в герметизированных хранилищах, использующих установку для динамического осушения воздуха, путем уменьшения содержания кислорода в осушаемом воздухе. Указанная цель достигается тем, что предлагаемое устройство, содержащее, как и 2,герметизированное хранилище с полыми стенами и крышей, установку для динамического осушения воздуха и датчик влажности диапазонного типа, содержит средство для сни 2 12247 1 2009.08.30 жения содержания кислорода во внутренней полости хранилища, выполненное, например,в виде неизолированной от воздуха электрической спирали, подключенной к источнику питания через пускатель, и установленное в трубопроводе по ходу потока осушенного воздуха. На фигуре представлена принципиальная схема предполагаемого устройства для длительного хранения объектов вооружения и техники. Устройство для длительного хранения объектов вооружения и техники содержит герметизированное хранилище (1), выполненное из двух слоев герметизирующего материала,внутреннего (2) и наружного (3), разделенных воздушным пространством (4), с размещенным внутри хранилища объектом хранения (5). На внутреннем герметизирующем слое расположены две гермозаслонки (6, 7), а наружный герметизирующий слой хранилища с помощью трубопроводов (8, 9) соединяется с установкой для динамического осушения воздуха, имеющей в своем составе источник электропитания (10), два пускателя (11, 12),два электровентилятора (13, 14), два адсорбера (15, 16), два четырехходовых воздухопереключающих крана (17, 18), регенерационный бак с нагревательным элементами (19) и датчик влажности диапазонного типа (20). В трубопроводе (9), соединяющем вентилятор(13) и воздушное пространство (4), размещено средство для снижения содержания кислорода выполненное, например, в виде неизолированной от воздуха электрической спирали(22). Выключатель (22) размещен снаружи герметизированного хранилища (1). Датчик влажности воздуха диапазонного типа (20) представляет собой электромагнитное устройство с чувствительным элементом, выполненным в виде волосяной гитары. Он обеспечивает автоматический режим работы установки для динамического осушения воздуха в пределах заданного диапазона относительной влажности путем подачи электрических сигналов на пускатель (12) электровентилятора (13). Устройство и работа датчика влажности воздуха диапазонного типа приведены в 2. Осушение воздуха в хранилище и уменьшение содержания кислорода в нем производится одновременно в два этапа. На первом этапе включается установка для динамического осушения воздуха и уменьшения содержания кислорода в ручном режиме. При этом открываются гермозаслонки (6, 7), а на датчике влажности воздуха диапазонного типа (20) устанавливаются верхний и нижний пределы регулирования относительной влажности в хранилище (1). Включение установки осуществляется пускателем (12), соединяющим источник электропитания (10) с электровентилятором (13) и электрической спиралью (21). При этом осушенный воздух подается от электровентилятора (13) по замкнутой схеме через трубопровод (9), внутренний объем хранилища (1) с размещенным в нем объектом хранения (5), а также пространство (4), между внутренним и наружным герметизирующими слоями хранилища, трубопровод (8), четырехходовой воздухопереключающий кран (17),адсорбер с силикагелем (15), в котором происходит его осушение и через четырехходовой кран (18) на элекровентилятор (13). При этом осушенный воздух, проходя через трубопровод (9) и размещенную в нем включенную электрическую спираль (21), теряет часть содержащегося в нем кислорода, а проходя через полости герметизированного хранилища(1) и пространство 4, в них снижается относительная влажность воздуха. Контроль за изменением относительной влажности воздуха в герметизированном хранилище осуществляется по шкале датчика влажности диапазонного типа через специальное окно в наружном герметизирующем слое хранилища. При достижении нижнего предела заданной относительной влажности воздуха, наблюдаемого по шкале датчика, производится отключение установки пускателем (12) вручную, после чего закрываются гермозаслонки (6, 7) и установка переводится на автоматический режим работы. Далее в процессе хранения объектов вооружения и техники в герметизированном хранилище (1) происходит повышение относительной влажности воздуха и содержания ки 3 12247 1 2009.08.30 слорода в нем за счет диффузии паров воды и кислорода внутрь хранилища через наружный и внутренний герметизирующие слои под действием разности парциальных давлений водяного пара в воздухе снаружи и внутри хранилища и повышенной проникающей способности кислорода по отношению к другим компонентам воздуха. Из-за меньшего объема воздушного пространства (4) по сравнению с объемом, в котором размещен объект хранения, увеличение относительной влажности воздуха и содержание кислорода в нем будет происходить быстрее. При достижении верхнего предела относительной влажности,установленной по шкале датчика диапазонного типа (20) от него поступит электрический сигнал на пускатель (12), который запустит электровентилятор (13) и замкнет цепь электрической спирали (21). Таким образом, процесс осушения воздуха и уменьшения содержания кислорода в нем повторится, но в отличие от первого этапа воздух по замкнутой схеме будет проходить через пространство (4). Осушение воздуха и снижение содержания кислорода в нем будет производиться до тех пор, пока относительная влажность в пространстве (4) не достигнет нижнего значения, установленного на датчике влажности диапазонного типа (20). При этом снова поступит электрический сигнал с датчика влажности на пускатель (12), который рассоединит источник электропитания (10) с вентилятором (13) и электрической спиралью (21). Схема приводится в исходное положение. После очередного этапа осушения воздуха и уменьшения содержания кислорода в нем диффузия водяного пара и кислорода внутрь воздушного пространства (4) под действием разности парциальных давлений водяного пара и проникающей способности кислорода будет происходить не только из окружающей атмосферы через наружный герметизирующий слой (3), но и из внутреннего объема хранилища (1) с размещенным в нем объектом хранения. А так как герметизирующий слой (2) обладает большей проникающей способностью для водяных паров и кислорода, чем наружный герметизирующий слой (3), то за единицу времени количество влаги и кислорода, проникающих через внутренний герметизирующий слой (2) в воздушное пространство (4), будет больше. Таким образом будет происходить осушение воздуха и снижение содержания кислорода внутри герметизированного хранилища с расположенным в нем объектом хранения. Диффузия водяного пара и кислорода через внутренний герметизирующий слой будет продолжаться до тех пор,пока парциальное давление водяного пара внутри хранилища (1) и воздушного пространства (4) не выравняется. Следовательно, во внутренней полости герметизированного хранилища с расположенным в нем объектом хранения, относительная влажность воздуха и содержание в нем кислорода будут колебаться в пределах значений, установленных на шкале датчика влажности диапазонного типа. При достижении предельной величины обводнения силикагеля в одном из адсорберов,в соответствии с 2, с помощью четырехходовых воздухопереключающих кранов (17, 18) производится переключение адсорбера с обводненным силикагелем на регенерацию, а адсорбер с сухим силикагелем - на осушение воздуха в герметизированном хранилище. Для регенерации силикагеля в адсорбере, через пускатель (11) от источника питания(10) производится включение электровентилятора (14) и регенерационного бака с нагревательными элементами (19). Воздух электровентилятором (14) забирается из окружающей атмосферы и подается в регенерационный бак, где происходит его нагрев до температуры около 250 С, после чего горячий воздух через четырехходовой кран (18) подается в адсорбер с обводненным силикагелем и, проходя через него, производит его сушку. Далее увлажненный воздух через четырехходовой кран (17) выбрасывается в окружающую атмосферу 2. Таким образом, предлагаемое устройство обеспечивает поглощение кислорода из осушаемого воздуха, что способствует замедлению процессов химической и электрохимической коррозии металлических изделий и старения полимерных материалов, создает более 4 12247 1 2009.08.30 благоприятные условия для длительного хранения объектов вооружения и техники в герметизированных хранилищах и позволяет увеличить сроки необслуживаемого хранения. Кроме того, устройство позволяет варьировать значением относительной влажности воздуха в хранилище в зависимости от преобладания неметаллических или металлических изделий в объекте, подлежащем длительному хранению. Источники информации 1. Техника и вооружение.-5.- 1979.- С. 20. 2. Патент 2065521, МПК Е 04 Н 6/08,41 Н 7/00, 1996. 3. Консервация ракетно-артилерийского вооружения. Руководство.- М. Военное издательство, 1990.- С. 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
