Бункерное устройство для сыпучих материалов

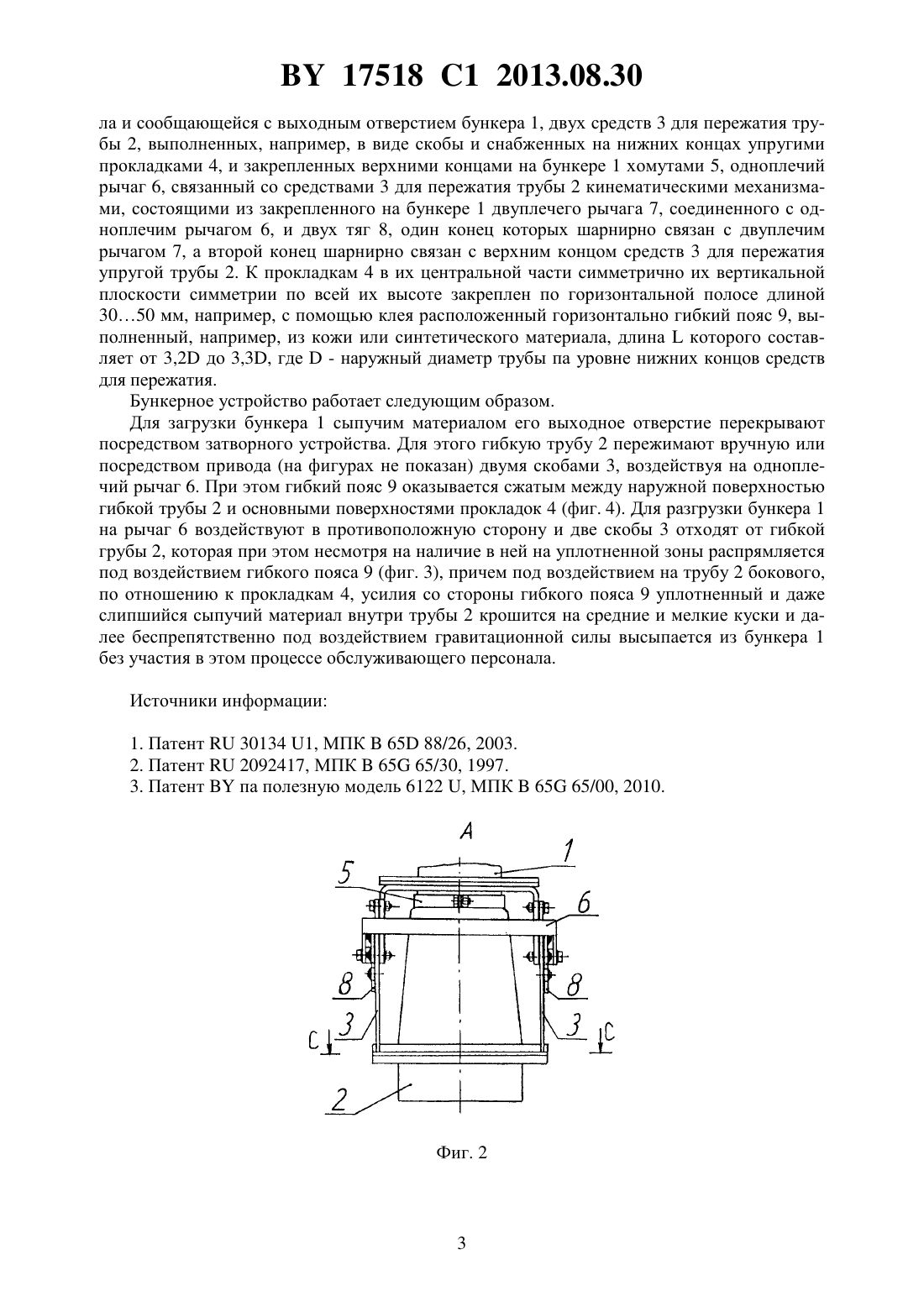

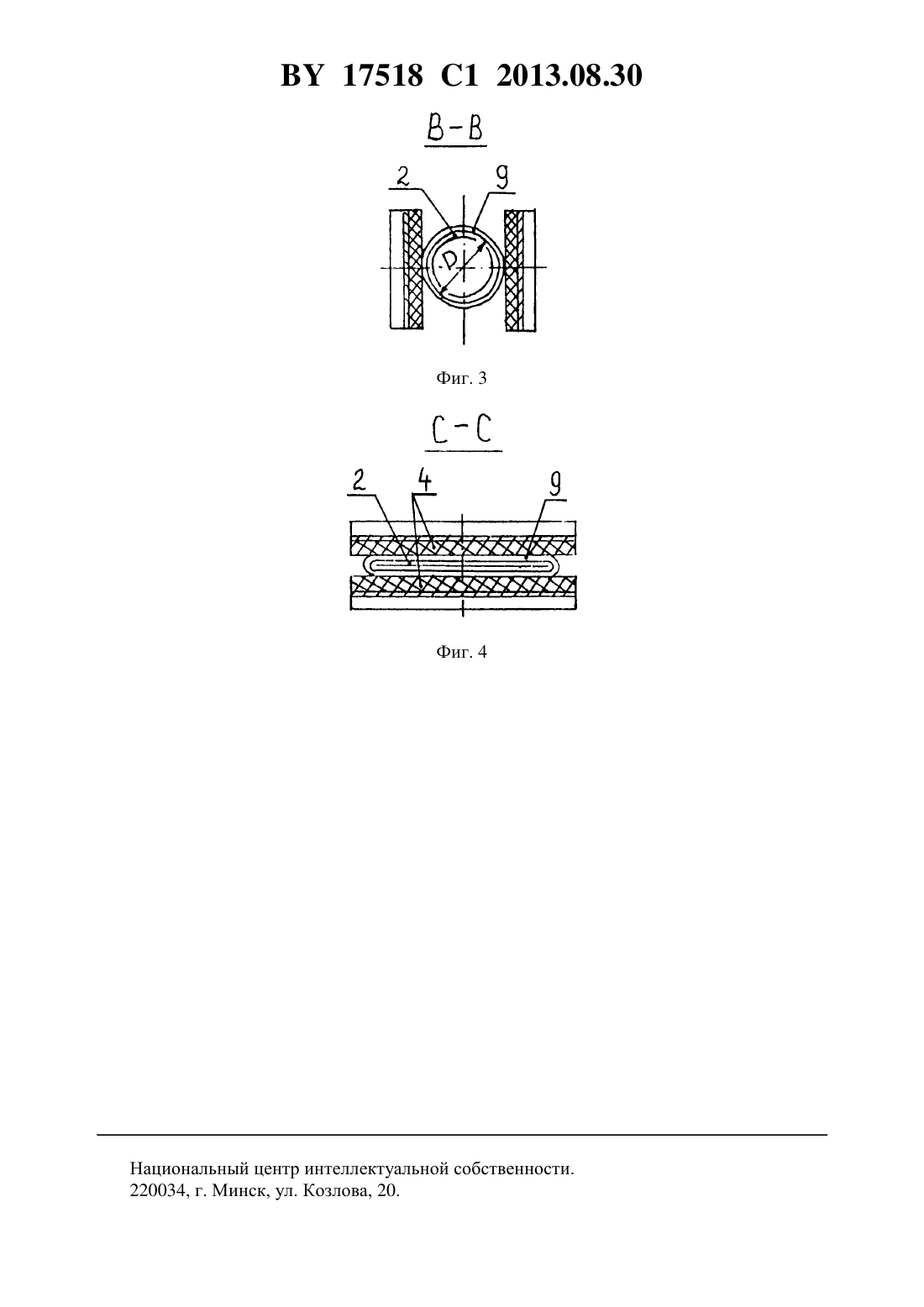

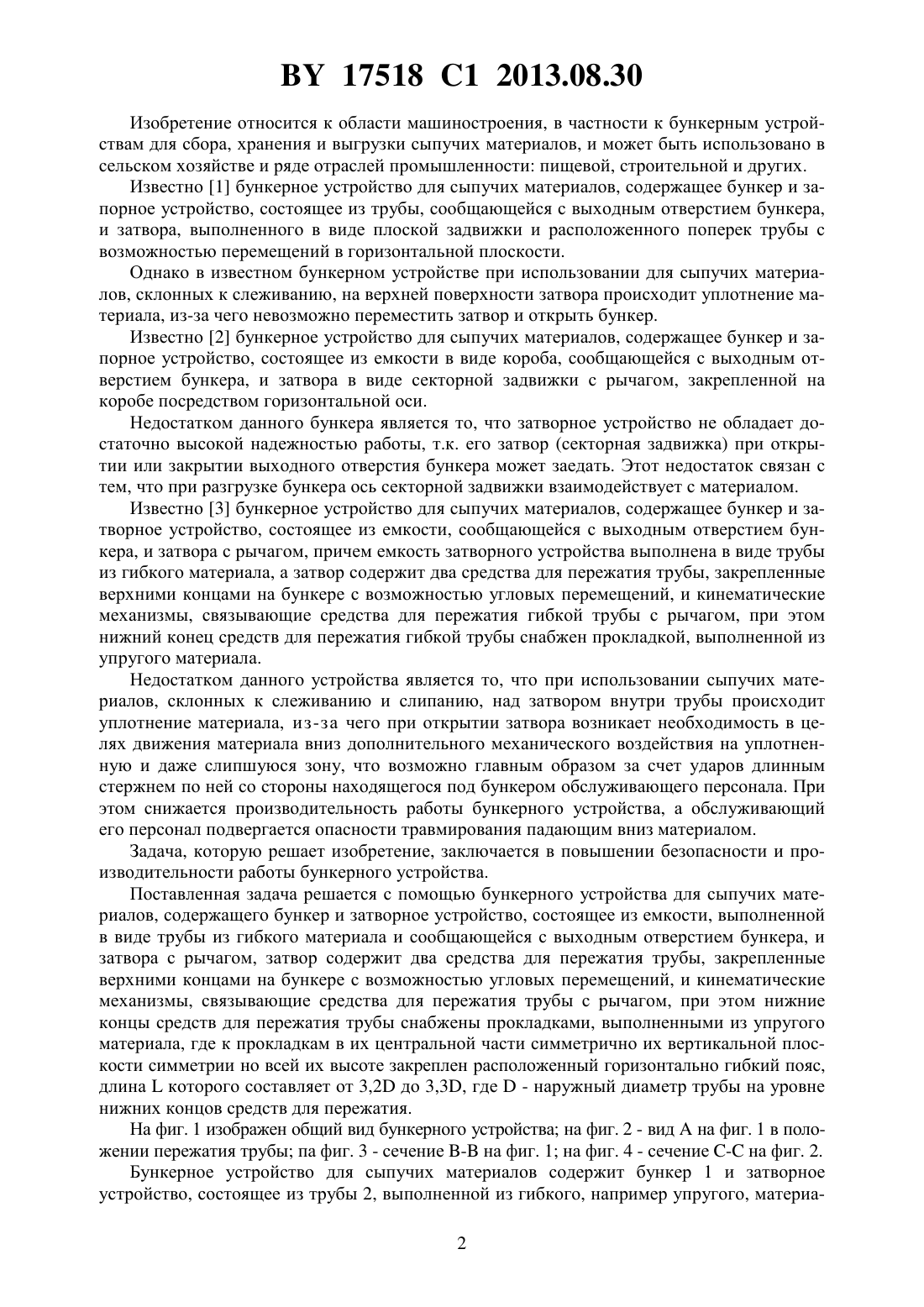

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БУНКЕРНОЕ УСТРОЙСТВО ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Алексей Леонидович Агейчик Юрий Валерьевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Бункерное устройство для сыпучих материалов, содержащее бункер и затворное устройство, состоящее из емкости, выполненной в виде трубы из гибкого материала и сообщающейся с выходным отверстием бункера, и затвора с рычагом, затвор содержит два средства для пережатия трубы, закрепленные верхними концами на бункере с возможностью угловых перемещений, и кинематические механизмы, связывающие средства для пережатия трубы с рычагом, при этом нижние концы средств для пережатия трубы снабжены прокладками, выполненными из упругого материала, отличающееся тем, что к прокладкам в их центральной части симметрично их вертикальной плоскости симметрии по всей их высоте закреплен расположенный горизонтально гибкий пояс, длинакоторого составляет от 3,2 до 3,3, где- наружный диаметр трубы на уровне нижних концов средств для пережатия. 17518 1 2013.08.30 Изобретение относится к области машиностроения, в частности к бункерным устройствам для сбора, хранения и выгрузки сыпучих материалов, и может быть использовано в сельском хозяйстве и ряде отраслей промышленности пищевой, строительной и других. Известно 1 бункерное устройство для сыпучих материалов, содержащее бункер и запорное устройство, состоящее из трубы, сообщающейся с выходным отверстием бункера,и затвора, выполненного в виде плоской задвижки и расположенного поперек трубы с возможностью перемещений в горизонтальной плоскости. Однако в известном бункерном устройстве при использовании для сыпучих материалов, склонных к слеживанию, на верхней поверхности затвора происходит уплотнение материала, из-за чего невозможно переместить затвор и открыть бункер. Известно 2 бункерное устройство для сыпучих материалов, содержащее бункер и запорное устройство, состоящее из емкости в виде короба, сообщающейся с выходным отверстием бункера, и затвора в виде секторной задвижки с рычагом, закрепленной на коробе посредством горизонтальной оси. Недостатком данного бункера является то, что затворное устройство не обладает достаточно высокой надежностью работы, т.к. его затвор (секторная задвижка) при открытии или закрытии выходного отверстия бункера может заедать. Этот недостаток связан с тем, что при разгрузке бункера ось секторной задвижки взаимодействует с материалом. Известно 3 бункерное устройство для сыпучих материалов, содержащее бункер и затворное устройство, состоящее из емкости, сообщающейся с выходным отверстием бункера, и затвора с рычагом, причем емкость затворного устройства выполнена в виде трубы из гибкого материала, а затвор содержит два средства для пережатия трубы, закрепленные верхними концами на бункере с возможностью угловых перемещений, и кинематические механизмы, связывающие средства для пережатия гибкой трубы с рычагом, при этом нижний конец средств для пережатия гибкой трубы снабжен прокладкой, выполненной из упругого материала. Недостатком данного устройства является то, что при использовании сыпучих материалов, склонных к слеживанию и слипанию, над затвором внутри трубы происходит уплотнение материала, из-за чего при открытии затвора возникает необходимость в целях движения материала вниз дополнительного механического воздействия на уплотненную и даже слипшуюся зону, что возможно главным образом за счет ударов длинным стержнем по ней со стороны находящегося под бункером обслуживающего персонала. При этом снижается производительность работы бункерного устройства, а обслуживающий его персонал подвергается опасности травмирования падающим вниз материалом. Задача, которую решает изобретение, заключается в повышении безопасности и производительности работы бункерного устройства. Поставленная задача решается с помощью бункерного устройства для сыпучих материалов, содержащего бункер и затворное устройство, состоящее из емкости, выполненной в виде трубы из гибкого материала и сообщающейся с выходным отверстием бункера, и затвора с рычагом, затвор содержит два средства для пережатия трубы, закрепленные верхними концами на бункере с возможностью угловых перемещений, и кинематические механизмы, связывающие средства для пережатия трубы с рычагом, при этом нижние концы средств для пережатия трубы снабжены прокладками, выполненными из упругого материала, где к прокладкам в их центральной части симметрично их вертикальной плоскости симметрии но всей их высоте закреплен расположенный горизонтально гибкий пояс,длинакоторого составляет от 3,2 до 3,3, где- наружный диаметр трубы на уровне нижних концов средств для пережатия. На фиг.1 изображен общий вид бункерного устройства на фиг. 2 - видна фиг. 1 в положении пережатия трубы па фиг. 3 - сечение - на фиг. 1 на фиг. 4 - сечение - на фиг. 2. Бункерное устройство для сыпучих материалов содержит бункер 1 и затворное устройство, состоящее из трубы 2, выполненной из гибкого, например упругого, материа 2 17518 1 2013.08.30 ла и сообщающейся с выходным отверстием бункера 1, двух средств 3 для пережатия трубы 2, выполненных, например, в виде скобы и снабженных на нижних концах упругими прокладками 4, и закрепленных верхними концами на бункере 1 хомутами 5, одноплечий рычаг 6, связанный со средствами 3 для пережатия трубы 2 кинематическими механизмами, состоящими из закрепленного на бункере 1 двуплечего рычага 7, соединенного с одноплечим рычагом 6, и двух тяг 8, один конец которых шарнирно связан с двуплечим рычагом 7, а второй конец шарнирно связан с верхним концом средств 3 для пережатия упругой трубы 2. К прокладкам 4 в их центральной части симметрично их вертикальной плоскости симметрии по всей их высоте закреплен по горизонтальной полосе длиной 3050 мм, например, с помощью клея расположенный горизонтально гибкий пояс 9, выполненный, например, из кожи или синтетического материала, длинакоторого составляет от 3,2 до 3,3, где- наружный диаметр трубы па уровне нижних концов средств для пережатия. Бункерное устройство работает следующим образом. Для загрузки бункера 1 сыпучим материалом его выходное отверстие перекрывают посредством затворного устройства. Для этого гибкую трубу 2 пережимают вручную или посредством привода (на фигурах не показан) двумя скобами 3, воздействуя на одноплечий рычаг 6. При этом гибкий пояс 9 оказывается сжатым между наружной поверхностью гибкой трубы 2 и основными поверхностями прокладок 4 (фиг. 4). Для разгрузки бункера 1 на рычаг 6 воздействуют в противоположную сторону и две скобы 3 отходят от гибкой грубы 2, которая при этом несмотря на наличие в ней на уплотненной зоны распрямляется под воздействием гибкого пояса 9 (фиг. 3), причем под воздействием на трубу 2 бокового,по отношению к прокладкам 4, усилия со стороны гибкого пояса 9 уплотненный и даже слипшийся сыпучий материал внутри трубы 2 крошится на средние и мелкие куски и далее беспрепятственно под воздействием гравитационной силы высыпается из бункера 1 без участия в этом процессе обслуживающего персонала. Источники информации 1. Патент 30134 1, МПК 65 88/26, 2003. 2. Патент 2092417, МПК 65 65/30, 1997. 3. Патентпа полезную модель 6122 , МПК 65 65/00, 2010. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
