Бункер для сыпучих материалов

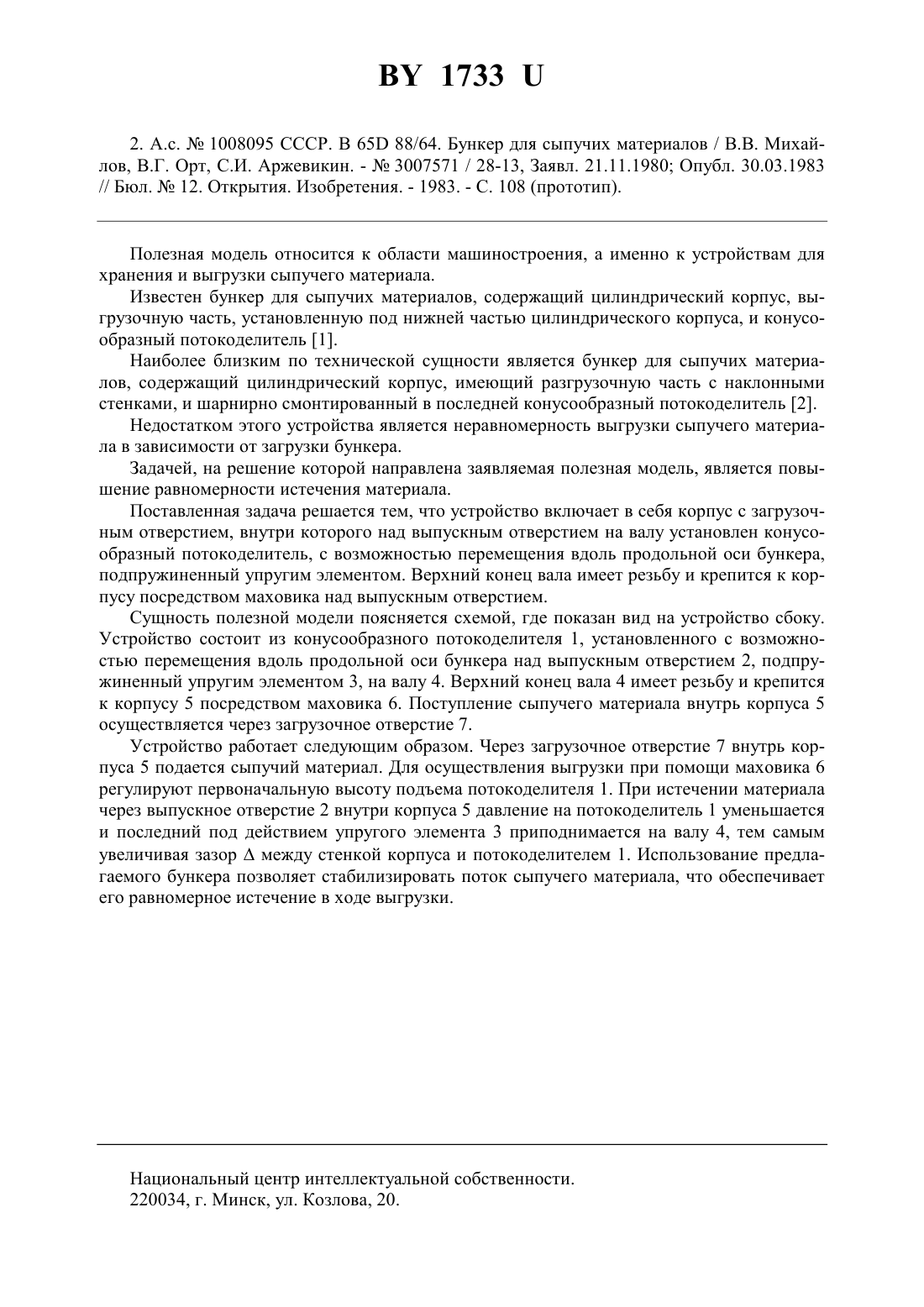

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БУНКЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусский государственный университет транспорта(72) Авторы Сенько Вениамин Иванович Железняков Алексей Денисович Васильев Степан Михайлович(73) Патентообладатель Учреждение образования Белорусский государственный университет транспорта(57) Бункер для сыпучих материалов, содержащий корпус с загрузочным отверстием и конусообразный потокоделитель, установленный внутри корпуса, отличающийся тем, что потокоделитель, подпружиненный упругим элементом с возможностью перемещения вдоль продольной оси бункера, установлен на валу, верхний конец которого имеет резьбу и крепится к корпусу посредством маховика над выпускным отверстием.(56) 1. А.с.667474 СССР. МПК В 65 65/70. Бункер для сыпучих материалов / А.И. Гусев, И.П. Малевич, А.И. Матюшин, А.В. Мишин. -2444343 / 29-11, Заявл. 18.01.1977 Опубл. 30.05.1979. // Бюл.22. Открытия. Изобретения. Промышленные образцы. Товарные знаки. - 1983. - С. 69. 17332. А.с.1008095 СССР. В 65 88/64. Бункер для сыпучих материалов / В.В. Михайлов, В.Г. Орт, С.И. Аржевикин. -3007571 / 28-13, Заявл. 21.11.1980 Опубл. 30.03.1983// Бюл.12. Открытия. Изобретения. - 1983. - С. 108 (прототип). Полезная модель относится к области машиностроения, а именно к устройствам для хранения и выгрузки сыпучего материала. Известен бункер для сыпучих материалов, содержащий цилиндрический корпус, выгрузочную часть, установленную под нижней частью цилиндрического корпуса, и конусообразный потокоделитель 1. Наиболее близким по технической сущности является бункер для сыпучих материалов, содержащий цилиндрический корпус, имеющий разгрузочную часть с наклонными стенками, и шарнирно смонтированный в последней конусообразный потокоделитель 2. Недостатком этого устройства является неравномерность выгрузки сыпучего материала в зависимости от загрузки бункера. Задачей, на решение которой направлена заявляемая полезная модель, является повышение равномерности истечения материала. Поставленная задача решается тем, что устройство включает в себя корпус с загрузочным отверстием, внутри которого над выпускным отверстием на валу установлен конусообразный потокоделитель, с возможностью перемещения вдоль продольной оси бункера,подпружиненный упругим элементом. Верхний конец вала имеет резьбу и крепится к корпусу посредством маховика над выпускным отверстием. Сущность полезной модели поясняется схемой, где показан вид на устройство сбоку. Устройство состоит из конусообразного потокоделителя 1, установленного с возможностью перемещения вдоль продольной оси бункера над выпускным отверстием 2, подпружиненный упругим элементом 3, на валу 4. Верхний конец вала 4 имеет резьбу и крепится к корпусу 5 посредством маховика 6. Поступление сыпучего материала внутрь корпуса 5 осуществляется через загрузочное отверстие 7. Устройство работает следующим образом. Через загрузочное отверстие 7 внутрь корпуса 5 подается сыпучий материал. Для осуществления выгрузки при помощи маховика 6 регулируют первоначальную высоту подъема потокоделителя 1. При истечении материала через выпускное отверстие 2 внутри корпуса 5 давление на потокоделитель 1 уменьшается и последний под действием упругого элемента 3 приподнимается на валу 4, тем самым увеличивая зазормежду стенкой корпуса и потокоделителем 1. Использование предлагаемого бункера позволяет стабилизировать поток сыпучего материала, что обеспечивает его равномерное истечение в ходе выгрузки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
