Лесопильная рама

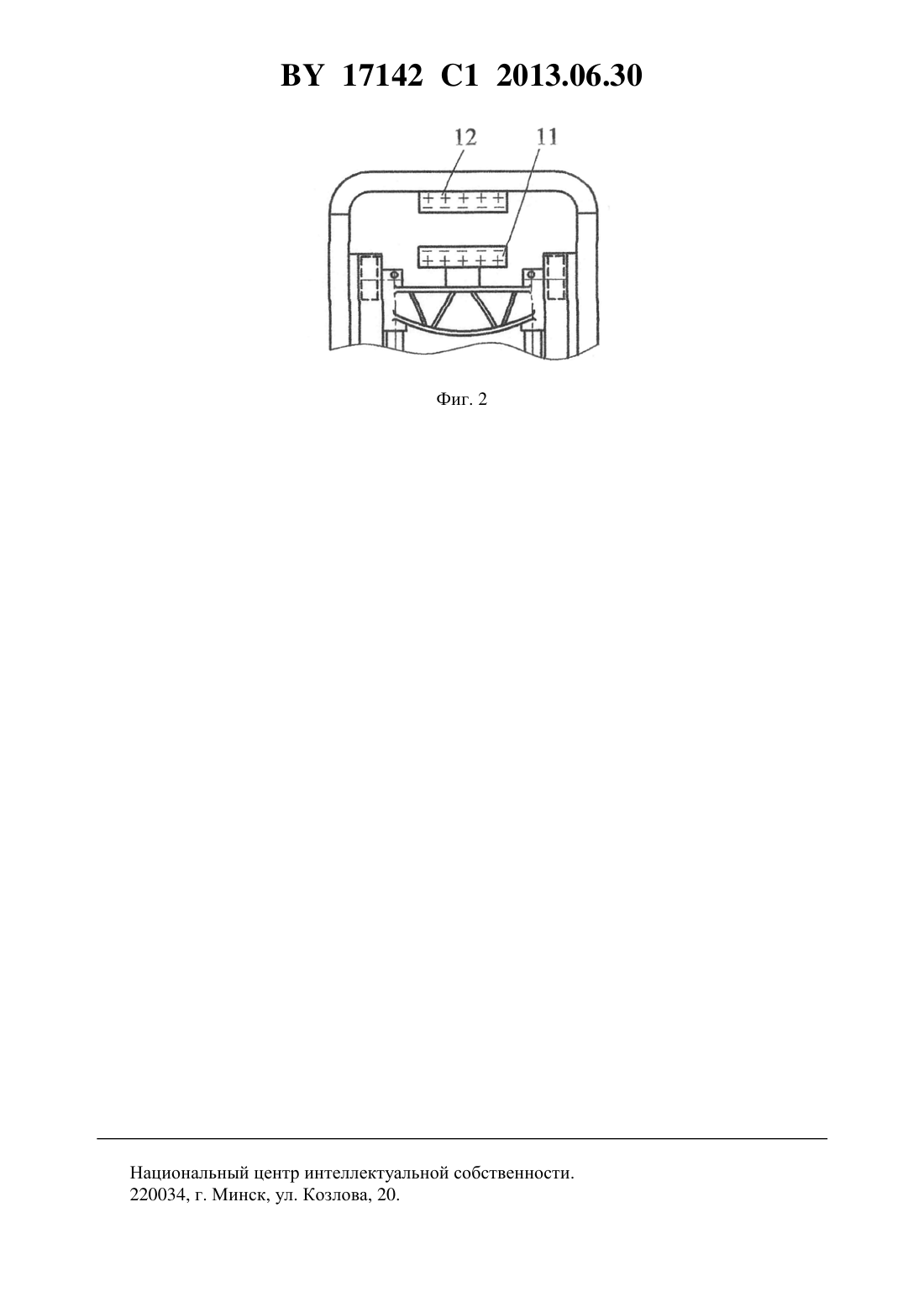

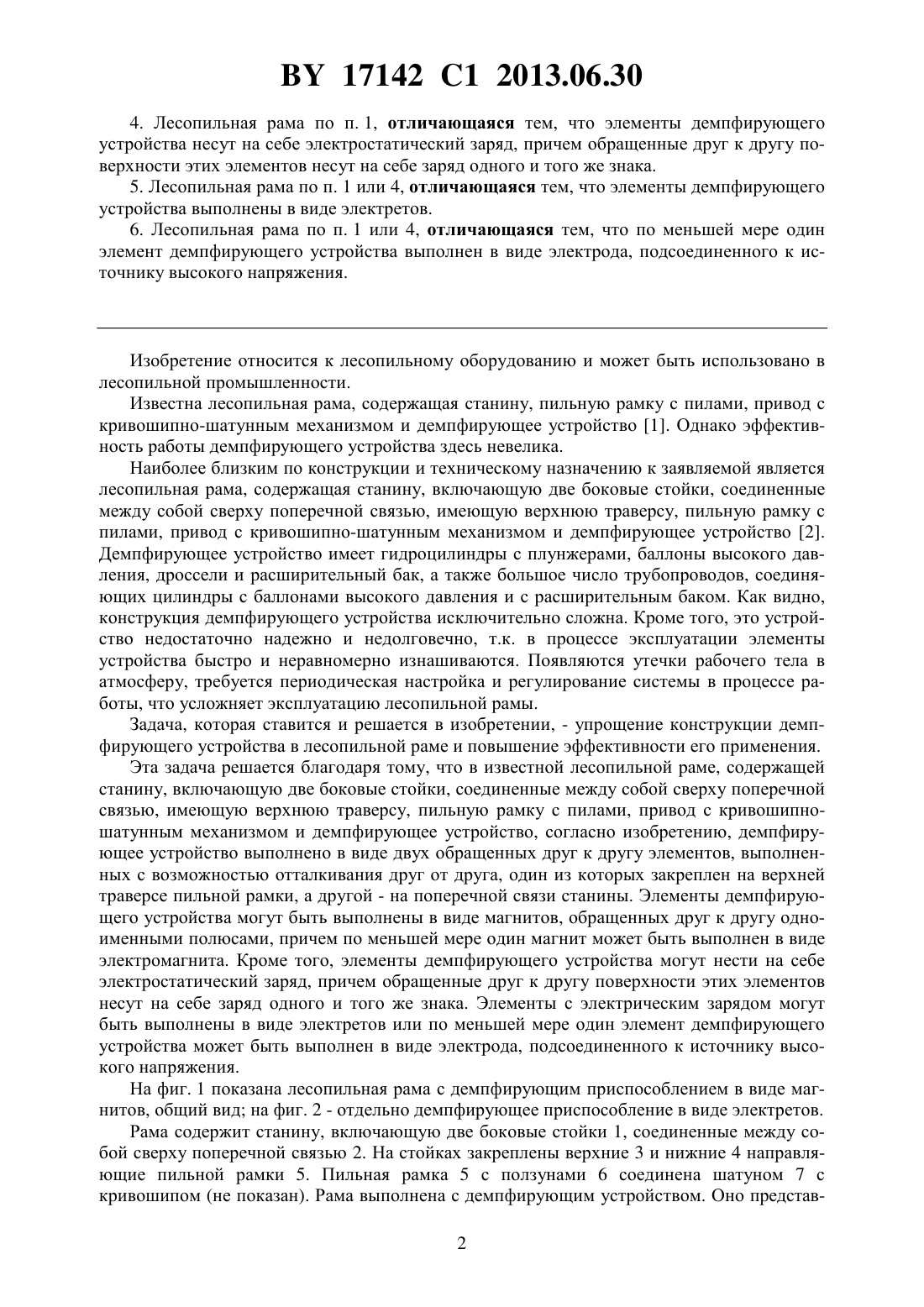

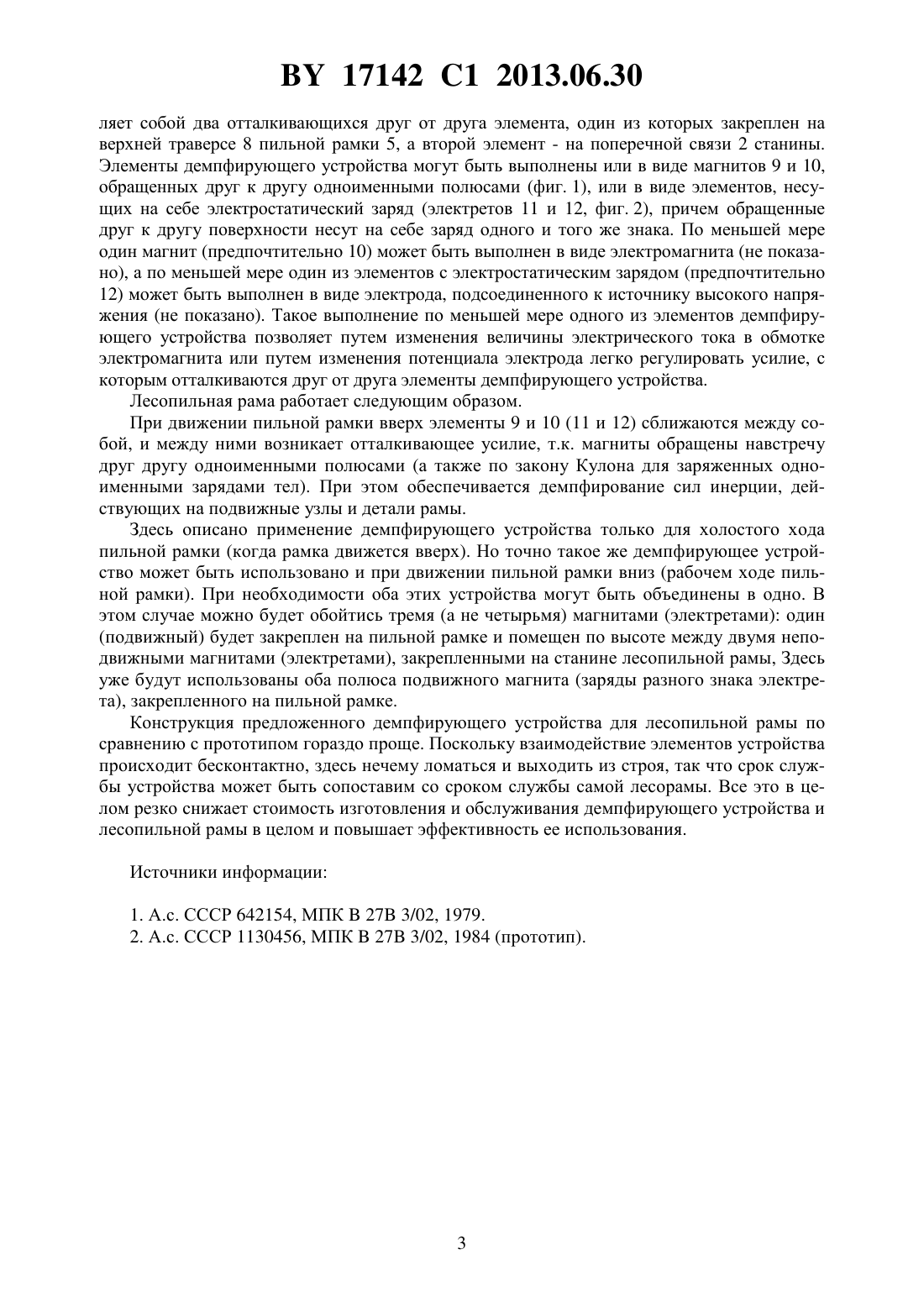

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Лесопильная рама, содержащая станину, включающую две боковые стойки, соединенные между собой сверху поперечной связью, имеющую верхнюю траверсу, пильную рамку с пилами, привод с кривошипно-шатунным механизмом и демпфирующее устройство, отличающаяся тем, что демпфирующее устройство выполнено в виде двух обращенных друг к другу элементов, выполненных с возможностью отталкивания друг от друга, один из которых закреплен на верхней траверсе пильной рамки, а другой - на поперечной связи станины. 2. Лесопильная рама по п. 1, отличающаяся тем, что элементы демпфирующего устройства выполнены в виде магнитов, обращенных друг к другу одноименными полюсами. 3. Лесопильная рама по п. 2, отличающаяся тем, что по меньшей мере один магнит выполнен в виде электромагнита. 17142 1 2013.06.30 4. Лесопильная рама по п. 1, отличающаяся тем, что элементы демпфирующего устройства несут на себе электростатический заряд, причем обращенные друг к другу поверхности этих элементов несут на себе заряд одного и того же знака. 5. Лесопильная рама по п. 1 или 4, отличающаяся тем, что элементы демпфирующего устройства выполнены в виде электретов. 6. Лесопильная рама по п. 1 или 4, отличающаяся тем, что по меньшей мере один элемент демпфирующего устройства выполнен в виде электрода, подсоединенного к источнику высокого напряжения. Изобретение относится к лесопильному оборудованию и может быть использовано в лесопильной промышленности. Известна лесопильная рама, содержащая станину, пильную рамку с пилами, привод с кривошипно-шатунным механизмом и демпфирующее устройство 1. Однако эффективность работы демпфирующего устройства здесь невелика. Наиболее близким по конструкции и техническому назначению к заявляемой является лесопильная рама, содержащая станину, включающую две боковые стойки, соединенные между собой сверху поперечной связью, имеющую верхнюю траверсу, пильную рамку с пилами, привод с кривошипно-шатунным механизмом и демпфирующее устройство 2. Демпфирующее устройство имеет гидроцилиндры с плунжерами, баллоны высокого давления, дроссели и расширительный бак, а также большое число трубопроводов, соединяющих цилиндры с баллонами высокого давления и с расширительным баком. Как видно,конструкция демпфирующего устройства исключительно сложна. Кроме того, это устройство недостаточно надежно и недолговечно, т.к. в процессе эксплуатации элементы устройства быстро и неравномерно изнашиваются. Появляются утечки рабочего тела в атмосферу, требуется периодическая настройка и регулирование системы в процессе работы, что усложняет эксплуатацию лесопильной рамы. Задача, которая ставится и решается в изобретении, - упрощение конструкции демпфирующего устройства в лесопильной раме и повышение эффективности его применения. Эта задача решается благодаря тому, что в известной лесопильной раме, содержащей станину, включающую две боковые стойки, соединенные между собой сверху поперечной связью, имеющую верхнюю траверсу, пильную рамку с пилами, привод с кривошипношатунным механизмом и демпфирующее устройство, согласно изобретению, демпфирующее устройство выполнено в виде двух обращенных друг к другу элементов, выполненных с возможностью отталкивания друг от друга, один из которых закреплен на верхней траверсе пильной рамки, а другой - на поперечной связи станины. Элементы демпфирующего устройства могут быть выполнены в виде магнитов, обращенных друг к другу одноименными полюсами, причем по меньшей мере один магнит может быть выполнен в виде электромагнита. Кроме того, элементы демпфирующего устройства могут нести на себе электростатический заряд, причем обращенные друг к другу поверхности этих элементов несут на себе заряд одного и того же знака. Элементы с электрическим зарядом могут быть выполнены в виде электретов или по меньшей мере один элемент демпфирующего устройства может быть выполнен в виде электрода, подсоединенного к источнику высокого напряжения. На фиг. 1 показана лесопильная рама с демпфирующим приспособлением в виде магнитов, общий вид на фиг. 2 - отдельно демпфирующее приспособление в виде электретов. Рама содержит станину, включающую две боковые стойки 1, соединенные между собой сверху поперечной связью 2. На стойках закреплены верхние 3 и нижние 4 направляющие пильной рамки 5. Пильная рамка 5 с ползунами 6 соединена шатуном 7 с кривошипом (не показан). Рама выполнена с демпфирующим устройством. Оно представ 2 17142 1 2013.06.30 ляет собой два отталкивающихся друг от друга элемента, один из которых закреплен на верхней траверсе 8 пильной рамки 5, а второй элемент - на поперечной связи 2 станины. Элементы демпфирующего устройства могут быть выполнены или в виде магнитов 9 и 10,обращенных друг к другу одноименными полюсами (фиг. 1), или в виде элементов, несущих на себе электростатический заряд (электретов 11 и 12, фиг. 2), причем обращенные друг к другу поверхности несут на себе заряд одного и того же знака. По меньшей мере один магнит (предпочтительно 10) может быть выполнен в виде электромагнита (не показано), а по меньшей мере один из элементов с электростатическим зарядом (предпочтительно 12) может быть выполнен в виде электрода, подсоединенного к источнику высокого напряжения (не показано). Такое выполнение по меньшей мере одного из элементов демпфирующего устройства позволяет путем изменения величины электрического тока в обмотке электромагнита или путем изменения потенциала электрода легко регулировать усилие, с которым отталкиваются друг от друга элементы демпфирующего устройства. Лесопильная рама работает следующим образом. При движении пильной рамки вверх элементы 9 и 10 (11 и 12) сближаются между собой, и между ними возникает отталкивающее усилие, т.к. магниты обращены навстречу друг другу одноименными полюсами (а также по закону Кулона для заряженных одноименными зарядами тел). При этом обеспечивается демпфирование сил инерции, действующих на подвижные узлы и детали рамы. Здесь описано применение демпфирующего устройства только для холостого хода пильной рамки (когда рамка движется вверх). Но точно такое же демпфирующее устройство может быть использовано и при движении пильной рамки вниз (рабочем ходе пильной рамки). При необходимости оба этих устройства могут быть объединены в одно. В этом случае можно будет обойтись тремя (а не четырьмя) магнитами (электретами) один(подвижный) будет закреплен на пильной рамке и помещен по высоте между двумя неподвижными магнитами (электретами), закрепленными на станине лесопильной рамы, Здесь уже будут использованы оба полюса подвижного магнита (заряды разного знака электрета), закрепленного на пильной рамке. Конструкция предложенного демпфирующего устройства для лесопильной рамы по сравнению с прототипом гораздо проще. Поскольку взаимодействие элементов устройства происходит бесконтактно, здесь нечему ломаться и выходить из строя, так что срок службы устройства может быть сопоставим со сроком службы самой лесорамы. Все это в целом резко снижает стоимость изготовления и обслуживания демпфирующего устройства и лесопильной рамы в целом и повышает эффективность ее использования. Источники информации 1. А.с. СССР 642154, МПК 27 3/02, 1979. 2. А.с. СССР 1130456, МПК 27 3/02, 1984 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
