Клей-расплав

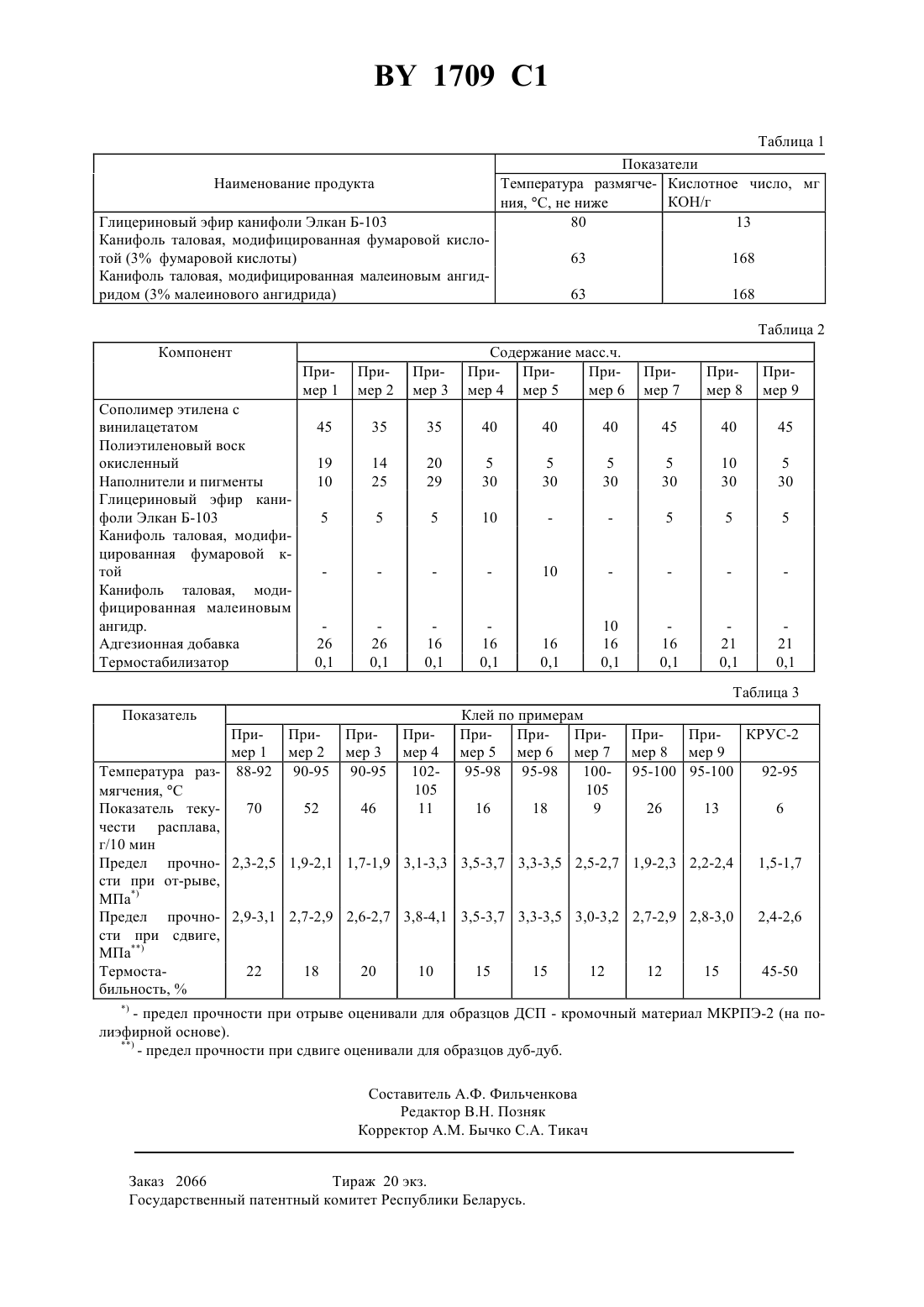

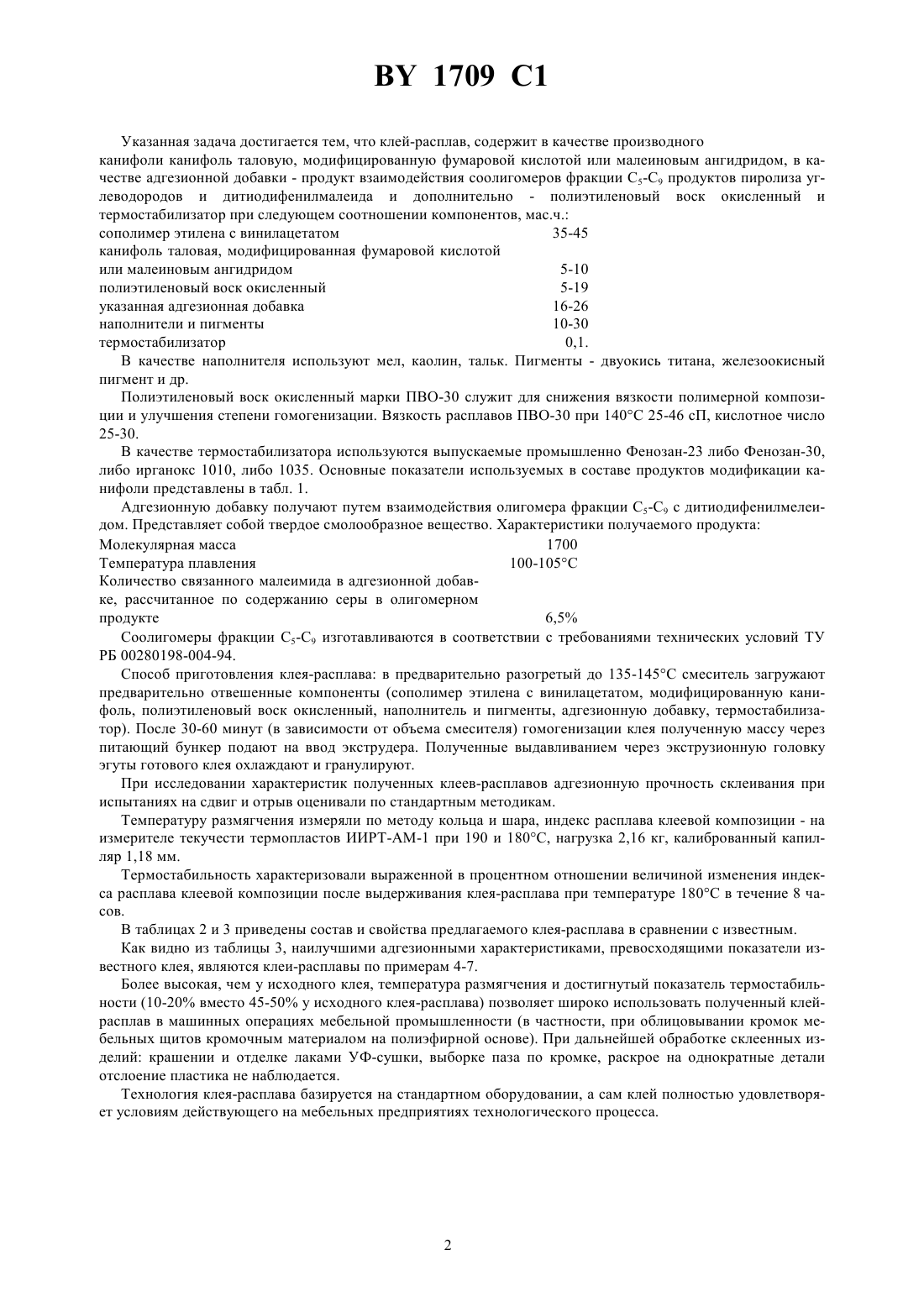

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Рясной Владимир Дмитриевич, Гергалов Вячеслав Валерьевич,Прищепа Николай Михайлович(57) Клей-расплав на основе сополимера этилена с винилацетатом, содержащий производное канифоли, адгезионную добавку, наполнители и пигменты, отличающийся тем, что он содержит в качестве производного канифоли канифоль таловую, модифицированную фумаровой кислотой иди малеиновым ангидридом, в качестве адгезионной добавки - продукт взаимодействия соолигомеров фракции С 5-С 9 продуктов пиролиза углеводородов и дитиодифенилмалеимида и дополнительно - полиэтиленовый воск окисленный и термостабилизатор при следующем соотношении компонентов, мас.ч. сополимер этилена с винилацетатом 35-45 канифоль таловая, модифицированная фумаровой кислотой или малеиновым ангидридом 5-10 полиэтиленовый воск окисленный 5-19 указанная адгезионная добавка 16-26 наполнители и пигменты 10-30 термостабилизатор 0,1. Изобретение относится к получению клеев-расплавов, используемых в мебельной промышленности при склеивании древесных и полимерных материалов. Известен клей-расплав марки КРУС, включающий сополтмен этилена с винилацетом, эфиры канифоли,инденкумароновую смолу, наполнители и пигменты 1. Клей пригоден для облицовывания кромок мебельных щитов только натуральным шпоном и не обеспечивает адгезионной прочности при наклеивании синтетических кромочных материалов. К недостаткам клея можно отнести и низкую его термостабильность при повышенной температуре. Задачей изобретения является повышение адгезии клея расплава к древесным и полимерным материалам,увеличение термостабильности клеевой композиции. 1709 1 Указанная задача достигается тем, что клей-расплав, содержит в качестве производного канифоли канифоль таловую, модифицированную фумаровой кислотой или малеиновым ангидридом, в качестве адгезионной добавки - продукт взаимодействия соолигомеров фракции С 5-С 9 продуктов пиролиза углеводородов и дитиодифенилмалеида и дополнительно - полиэтиленовый воск окисленный и термостабилизатор при следующем соотношении компонентов, мас.ч. сополимер этилена с винилацетатом 35-45 канифоль таловая, модифицированная фумаровой кислотой или малеиновым ангидридом 5-10 полиэтиленовый воск окисленный 5-19 указанная адгезионная добавка 16-26 наполнители и пигменты 10-30 термостабилизатор 0,1. В качестве наполнителя используют мел, каолин, тальк. Пигменты - двуокись титана, железоокисный пигмент и др. Полиэтиленовый воск окисленный марки ПВО-30 служит для снижения вязкости полимерной композиции и улучшения степени гомогенизации. Вязкость расплавов ПВО-30 при 140 С 25-46 сП, кислотное число 25-30. В качестве термостабилизатора используются выпускаемые промышленно Фенозан-23 либо Фенозан-30,либо ирганокс 1010, либо 1035. Основные показатели используемых в составе продуктов модификации канифоли представлены в табл. 1. Адгезионную добавку получают путем взаимодействия олигомера фракции С 5-С 9 с дитиодифенилмелеидом. Представляет собой твердое смолообразное вещество. Характеристики получаемого продукта Молекулярная масса 1700 Температура плавления 100-105 С Количество связанного малеимида в адгезионной добавке, рассчитанное по содержанию серы в олигомерном продукте 6,5 Соолигомеры фракции С 5-С 9 изготавливаются в соответствии с требованиями технических условий ТУ РБ 00280198-004-94. Способ приготовления клея-расплава в предварительно разогретый до 135-145 С смеситель загружают предварительно отвешенные компоненты (сополимер этилена с винилацетатом, модифицированную канифоль, полиэтиленовый воск окисленный, наполнитель и пигменты, адгезионную добавку, термостабилизатор). После 30-60 минут (в зависимости от объема смесителя) гомогенизации клея полученную массу через питающий бункер подают на ввод экструдера. Полученные выдавливанием через экструзионную головку эгуты готового клея охлаждают и гранулируют. При исследовании характеристик полученных клеев-расплавов адгезионную прочность склеивания при испытаниях на сдвиг и отрыв оценивали по стандартным методикам. Температуру размягчения измеряли по методу кольца и шара, индекс расплава клеевой композиции - на измерителе текучести термопластов ИИРТ-АМ-1 при 190 и 180 С, нагрузка 2,16 кг, калиброванный капилляр 1,18 мм. Термостабильность характеризовали выраженной в процентном отношении величиной изменения индекса расплава клеевой композиции после выдерживания клея-расплава при температуре 180 С в течение 8 часов. В таблицах 2 и 3 приведены состав и свойства предлагаемого клея-расплава в сравнении с известным. Как видно из таблицы 3, наилучшими адгезионными характеристиками, превосходящими показатели известного клея, являются клеи-расплавы по примерам 4-7. Более высокая, чем у исходного клея, температура размягчения и достигнутый показатель термостабильности (10-20 вместо 45-50 у исходного клея-расплава) позволяет широко использовать полученный клейрасплав в машинных операциях мебельной промышленности (в частности, при облицовывании кромок мебельных щитов кромочным материалом на полиэфирной основе). При дальнейшей обработке склеенных изделий крашении и отделке лаками УФ-сушки, выборке паза по кромке, раскрое на однократные детали отслоение пластика не наблюдается. Технология клея-расплава базируется на стандартном оборудовании, а сам клей полностью удовлетворяет условиям действующего на мебельных предприятиях технологического процесса. 1709 1 Таблица 1 Наименование продукта Глицериновый эфир канифоли Элкан Б-103 Канифоль таловая, модифицированная фумаровой кислотой (3 фумаровой кислоты) Канифоль таловая, модифицированная малеиновым ангидридом (3 малеинового ангидрида) Пример 1 Сополимер этилена с винилацетатом Полиэтиленовый воск окисленный Наполнители и пигменты Глицериновый эфир канифоли Элкан Б-103 Канифоль таловая, модифицированная фумаровой ктой Канифоль таловая, модифицированная малеиновым ангидр. Адгезионная добавка Термостабилизатор Клей по примерам ПриПриПример 5 мер 6 мер 7 95-98 95-98 100105 16 18 9- предел прочности при отрыве оценивали для образцов ДСП - кромочный материал МКРПЭ-2 (на полиэфирной основе).- предел прочности при сдвиге оценивали для образцов дуб-дуб. оставитель А.Ф. Фильченкова Редактор В.Н. Позняк Корректор А.М. Бычко С.А. Тикач Заказ 2066 Тираж 20 экз. Государственный патентный комитет Республики Беларусь.
