Клей-расплав

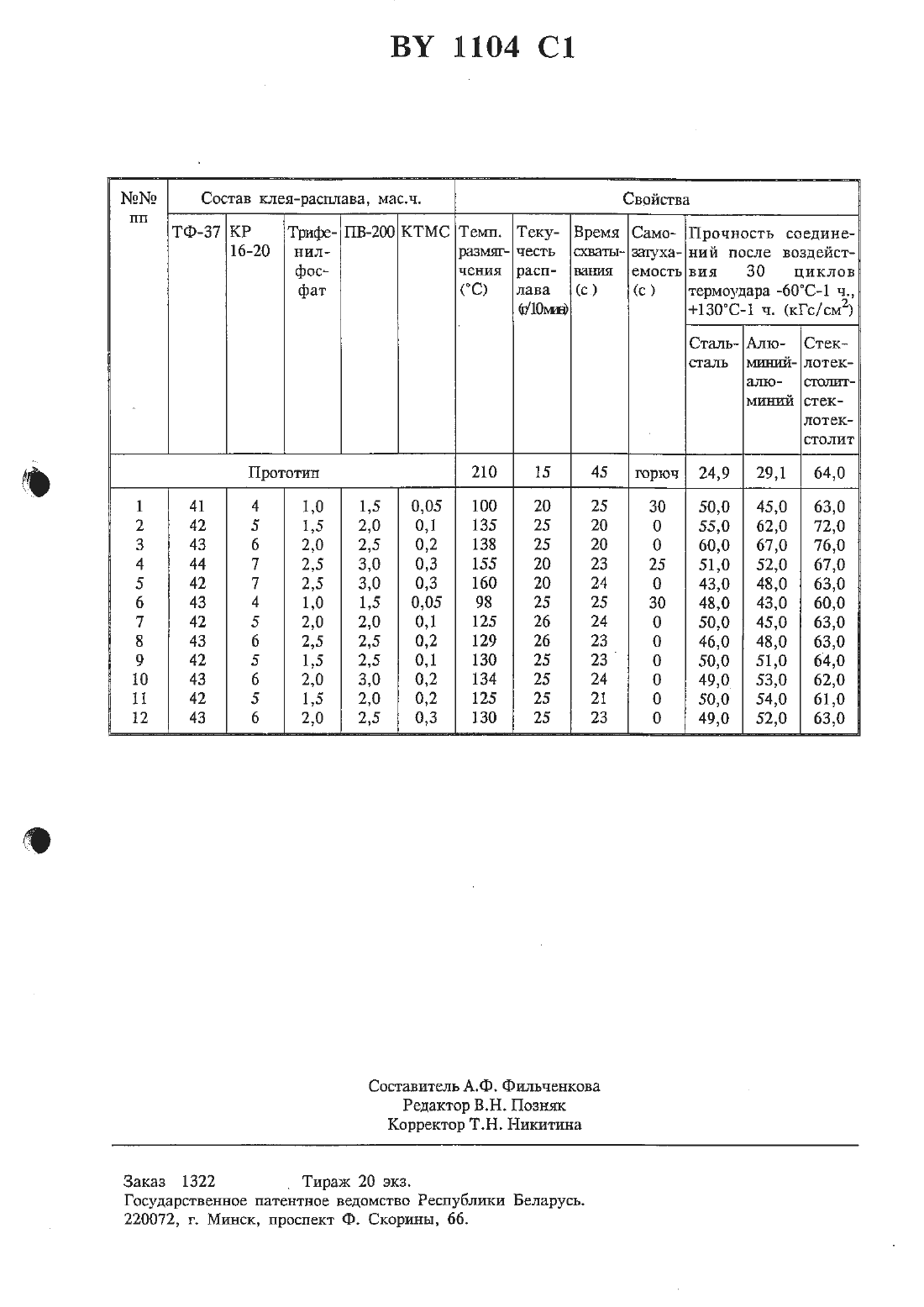

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬКлей-расплав, включающий сополиэфир терефталевой кислоты, фталевой кислоты, этнленгликоля и двуокись титана, отличаюппайся тем, что он дополнительно содержит сополиэфир диметилтерефталата, этиленгликоля,диэтиленгликоля, трифенилфосфат, полиэтиленовый воск ПВ-200 и канифолетерпеномалеиновый аддукт при следующем соотношении коьшонентов, мас.ч. сополиэфир терефталевой кислоты,фталевой кислоты,этиленгликоля двуокись титана(71) Заявитель Химико-технологический центр АН Беларуси (ВЧ)(73) Патентообладатель Химико-технологический центр АН Беларуси (ВУЗИзобретение относится к термоиласгическим клеящим материалам, предназначенным для склеивания металлических и неметаллических поверхностей. Оно может быть использовано для изготовления радиоэлектронной аппаратуры в радиотехнической, электроириборострои тельной и ДРУГИХ отраслях промышленностидля склеивания различных материалов. Известен клей-расплав 1 на основе полиэфира, состава, вес. терефталевая кислота изофталевая кислотасмесь дикарбоновых кислот и гликолей 10-15Недостатком клея является низкая адгезия к материалам, применяемым при изготовлении радиоизделий (7,2 кГс/см 2) и низкая температура плавления (80-90 С).Наиболее близким по технической сущности и получаемому результату к изобретению является клей-расплав КР 16-20, содержащий сонолиэфир на основе терефталевой кислоты,фталевой кислоты, этиленгликоля в соотно шении 44111 б-997 вес. и двуокись титана 0,3 вес. 2.Этот клей имеет следующие недостаткиВысокая температура размягчения (205216 С), значительная потеря прочности клеевых соединений в условиях повышенной влажности и недостаточная устойчивость к температурным циклическим нагрузкам и его горючесть.Задачей изобретения является создание самозатукающего клея-расплава.Поставленная задача достигается тем, что клей-расплав, включающий сополиэфир терефталевой кислоты, фталевой кислоты, этиленгликоля и двуокись титана (КР 16-20) дополнительно содержит сополиэфир диметилтерефталата, этиленгликоля и диэтиленгликоля марки ТФ-37, трифенилфосфат,полиэтиленовый воск ПВ-2 ОО, канифолетерпеномалеиновый аддукт при следующем соотношении компонентов, маслах сополиэфир терефталиевой кислоты,фталиевой кислоты иТехнический результат выражается в понижении температуры размягчения и повышении устойчивости к циклическим температурным нагрузкам и к влажности.Канифолетерпеномалеиновый аддукт получают следующим образомВ реакционную трехпорлую колбу, снабженную мешалкой с гидрозатвором, термометром и обратным холодильником, загружают 100 вес.ч. терпентина и 431 мас. малеиновою ангидрида. При достижении температуры реакционной смеси 170 С реакцию ведут в течение 9 часов. Реакцию считают законченной, 10когда в реакционной смеси содержится не более 2,5 мас. свободного малеинового ангидрида. В конце процесса реакции производят отгонку непрореагировавшего с малеиновым ангидридом скипидара и не связанный со скипидаром и смоляными кислотами малеиновый ангидрид. Выход канифолетерпеномалеинового аддукта составляет 93,1 мас. Готовый продукт - твердое стекловидное вещество коричневого Цвета с температурой размягчения 67 ЗС и кислотным числом 268,8 мг КОН/г.По параметрам острой внутрижелудочной токсичности канифолетерпеномалеиновый аддукт согласно ГОСТ 121007-76, относится к З-му классу опасности - умеренноопасным веществам, что делает его перспективным в плане внедрения в народное хозяйство.Сополиэфир диметилтерефталата этиленгликоля и диэтиленгликоля используется в качестве пластификатора и снижении температуры размягчения клея-расплава, трифенилфосфат- в качестве антипирена, а полиэтиленовый воск обеспечивает повышение устойчивости к циклическим температурным нагрузкам (от 60 до 130 С).Пример. В двухроторный шнековый смеситель предварительно разогретьпй до 115-129 С загружают 5 мас.ч. полиэфира на основе терефталевой и фталевой кислот, этиленгликоль и двуокись титана и расплавляют при 195-200 С. Затем загружают 42 мас.ч. сополиэфира диметилтерефталата этиленгликоля и диэтиленгликоля, 2 мас.ч. полиэтиленового воска ПВ-200, 1,5 мас.ч. трифенилфосфата, 0,1 мас.ч. канифолетерпеномалеинового аддукта. Смесь перемешивают при температуре 180185 С до получения однородной массы.Составы клея-расплава, содержащие различные количества вышеуказанных исходных компонентов, получают аналогично примеРУ Составы клеща-расплавов и их свойства приведены в таблице.ТЪНСЮ- ПВ-200 ТЕМП. ТВКУ- Прочность соединд 16-20 нил- размяг- Честь ний после воздейст фос- чсния расп- вия 30 фат (С) лава термоудара б 0 С-1 ч. лома 13 ос-1 ч. (кГс/см 2) Прототип 1 41 4 1,0 0,05 2 42 5 1,5 0,1 3 43 6 2,0 0,2 4 44 7 2,5 0,3 5 42 7 2,5 0,3 6 43 4 1,0 0,05 7 42 5 2,0 0,1 8 43 6 2,5 0,2 9 42 5 1,5 0,1 10 43 6 2,0 0,2 11 42 5 1,5 0,2 12 43 6 2,0 0,3 Составитель А.Ф. Филъченкова Редактор В.Н. Позняк Корректор Т.Н. Никитина Заказ 1322 , Тираж 20 экз.Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
