Рабочий орган для скашивания растительности со дна мелиоративного канала

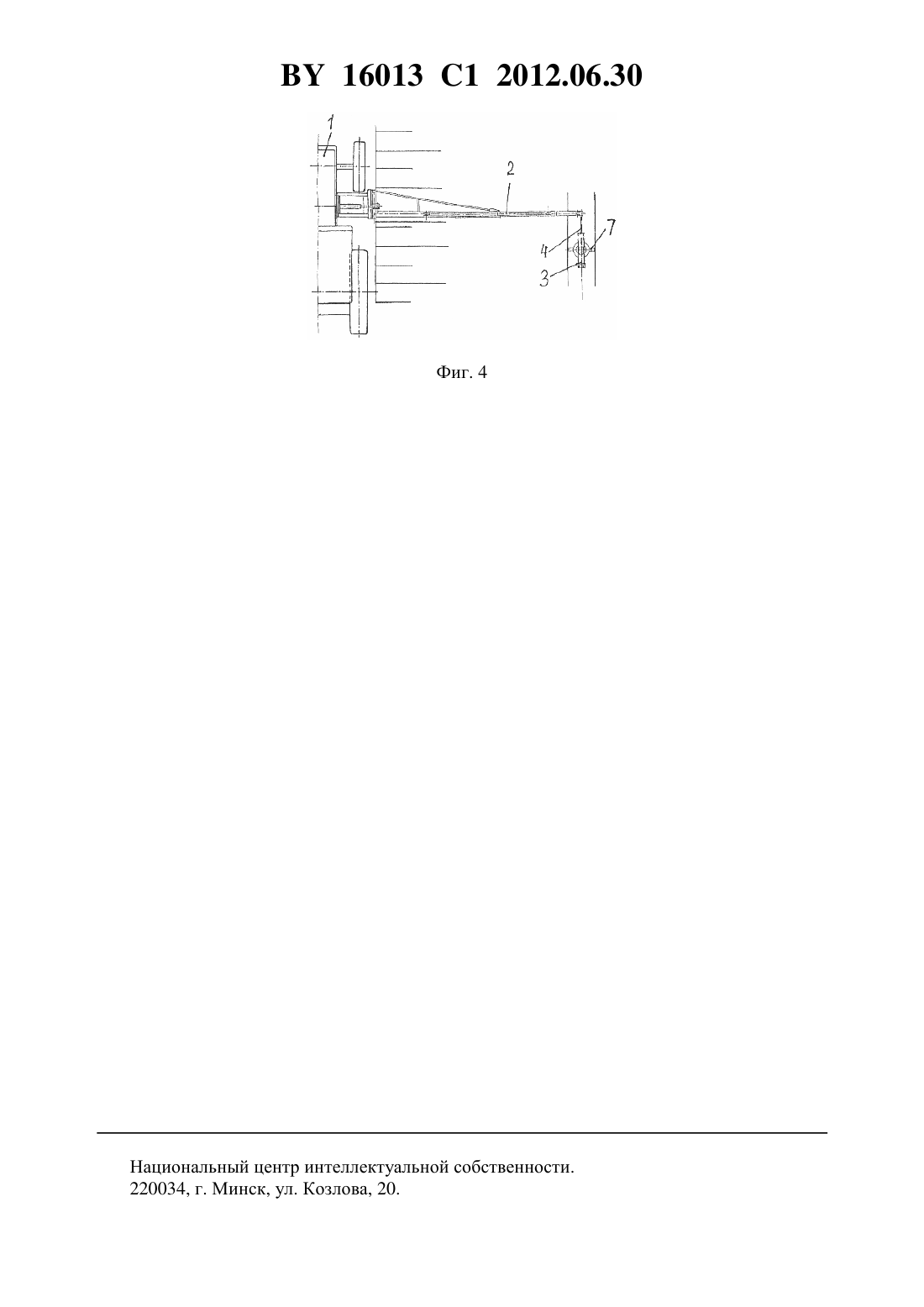

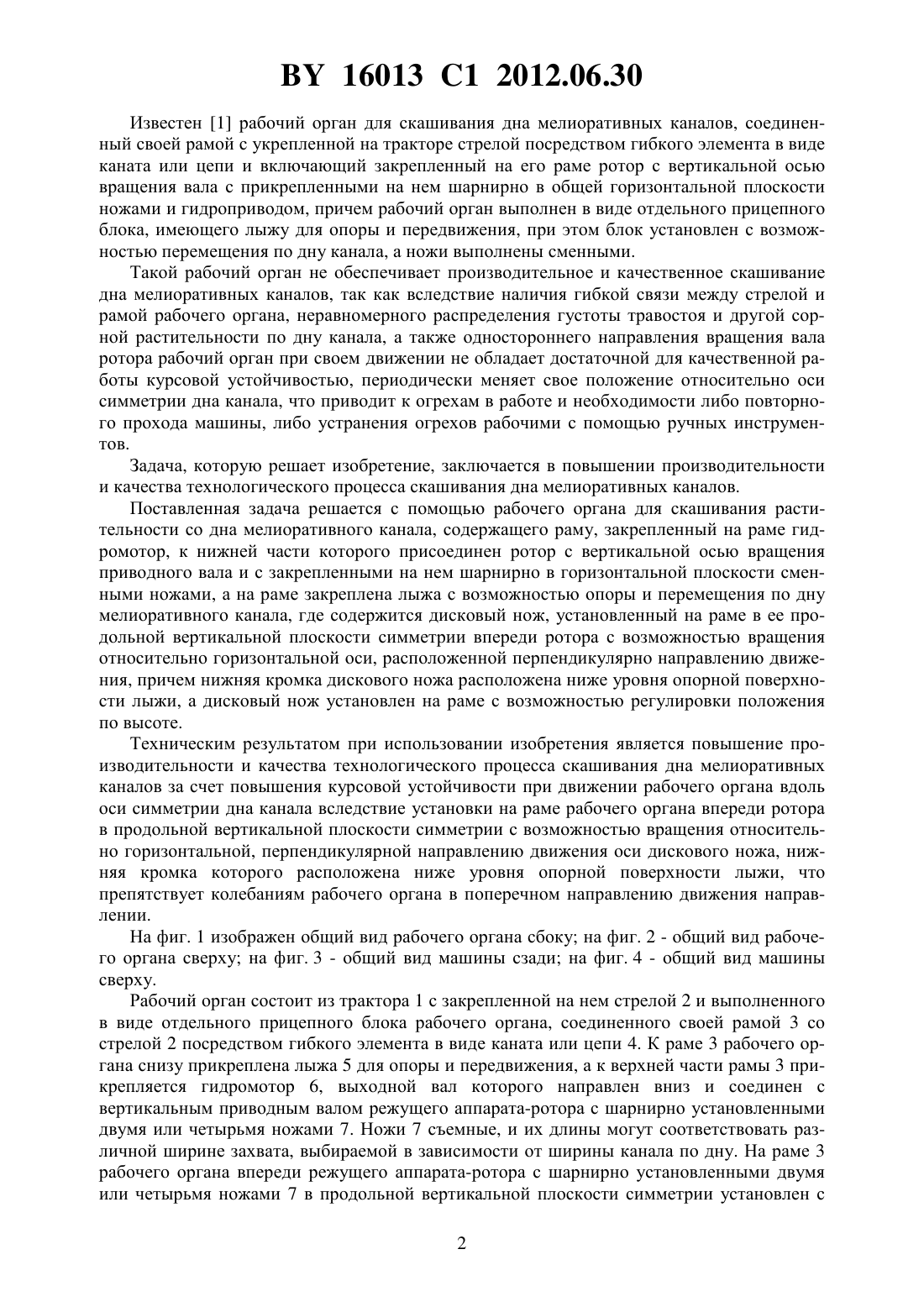

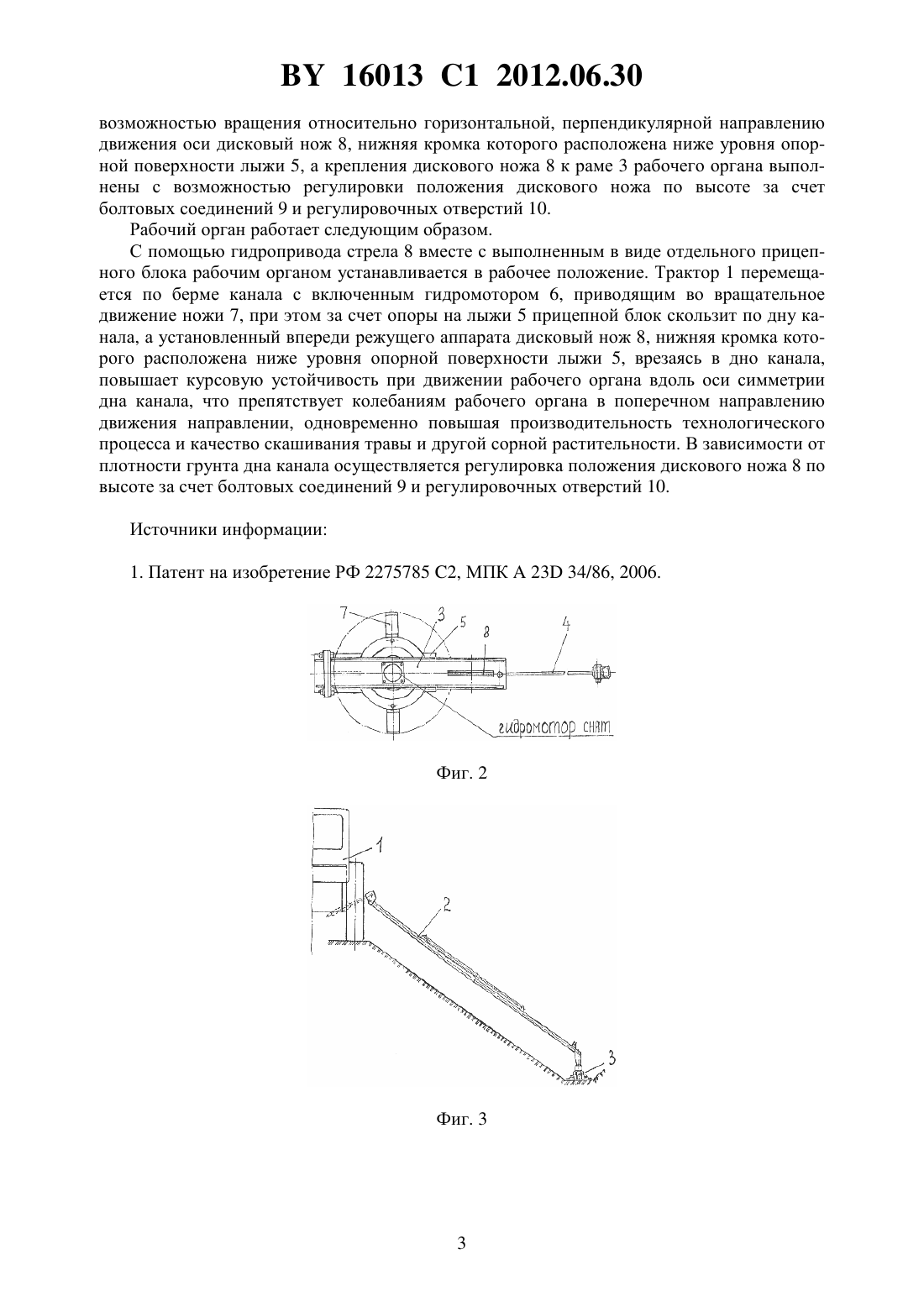

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ДЛЯ СКАШИВАНИЯ РАСТИТЕЛЬНОСТИ СО ДНА МЕЛИОРАТИВНОГО КАНАЛА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Основин Сергей Викторович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Рабочий орган для скашивания растительности со дна мелиоративного канала, содержащий раму, закрепленный на раме гидромотор, к нижней части которого присоединен ротор с вертикальной осью вращения приводного вала и с закрепленными на нем шарнирно в горизонтальной плоскости сменными ножами, а на раме закреплена лыжа с возможностью опоры и перемещения по дну мелиоративного канала, отличающийся тем,что содержит дисковый нож, установленный на раме в ее продольной вертикальной плоскости симметрии впереди ротора с возможностью вращения относительно горизонтальной оси, расположенной перпендикулярно направлению движения, причем нижняя кромка дискового ножа расположена ниже уровня опорной поверхности лыжи. 2. Рабочий орган по п. 1, отличающийся тем, что дисковый нож установлен на раме с возможностью регулировки положения по высоте. Изобретение относится к области сельскохозяйственного машиностроения, а именно к машинам для проведения ремонтно-эксплуатационных работ на мелиоративных системах,и может быть использовано для скашивания дна мелиоративных каналов. 16013 1 2012.06.30 Известен 1 рабочий орган для скашивания дна мелиоративных каналов, соединенный своей рамой с укрепленной на тракторе стрелой посредством гибкого элемента в виде каната или цепи и включающий закрепленный на его раме ротор с вертикальной осью вращения вала с прикрепленными на нем шарнирно в общей горизонтальной плоскости ножами и гидроприводом, причем рабочий орган выполнен в виде отдельного прицепного блока, имеющего лыжу для опоры и передвижения, при этом блок установлен с возможностью перемещения по дну канала, а ножи выполнены сменными. Такой рабочий орган не обеспечивает производительное и качественное скашивание дна мелиоративных каналов, так как вследствие наличия гибкой связи между стрелой и рамой рабочего органа, неравномерного распределения густоты травостоя и другой сорной растительности по дну канала, а также одностороннего направления вращения вала ротора рабочий орган при своем движении не обладает достаточной для качественной работы курсовой устойчивостью, периодически меняет свое положение относительно оси симметрии дна канала, что приводит к огрехам в работе и необходимости либо повторного прохода машины, либо устранения огрехов рабочими с помощью ручных инструментов. Задача, которую решает изобретение, заключается в повышении производительности и качества технологического процесса скашивания дна мелиоративных каналов. Поставленная задача решается с помощью рабочего органа для скашивания растительности со дна мелиоративного канала, содержащего раму, закрепленный на раме гидромотор, к нижней части которого присоединен ротор с вертикальной осью вращения приводного вала и с закрепленными на нем шарнирно в горизонтальной плоскости сменными ножами, а на раме закреплена лыжа с возможностью опоры и перемещения по дну мелиоративного канала, где содержится дисковый нож, установленный на раме в ее продольной вертикальной плоскости симметрии впереди ротора с возможностью вращения относительно горизонтальной оси, расположенной перпендикулярно направлению движения, причем нижняя кромка дискового ножа расположена ниже уровня опорной поверхности лыжи, а дисковый нож установлен на раме с возможностью регулировки положения по высоте. Техническим результатом при использовании изобретения является повышение производительности и качества технологического процесса скашивания дна мелиоративных каналов за счет повышения курсовой устойчивости при движении рабочего органа вдоль оси симметрии дна канала вследствие установки на раме рабочего органа впереди ротора в продольной вертикальной плоскости симметрии с возможностью вращения относительно горизонтальной, перпендикулярной направлению движения оси дискового ножа, нижняя кромка которого расположена ниже уровня опорной поверхности лыжи, что препятствует колебаниям рабочего органа в поперечном направлению движения направлении. На фиг. 1 изображен общий вид рабочего органа сбоку на фиг. 2 - общий вид рабочего органа сверху на фиг. 3 - общий вид машины сзади на фиг. 4 - общий вид машины сверху. Рабочий орган состоит из трактора 1 с закрепленной на нем стрелой 2 и выполненного в виде отдельного прицепного блока рабочего органа, соединенного своей рамой 3 со стрелой 2 посредством гибкого элемента в виде каната или цепи 4. К раме 3 рабочего органа снизу прикреплена лыжа 5 для опоры и передвижения, а к верхней части рамы 3 прикрепляется гидромотор 6, выходной вал которого направлен вниз и соединен с вертикальным приводным валом режущего аппарата-ротора с шарнирно установленными двумя или четырьмя ножами 7. Ножи 7 съемные, и их длины могут соответствовать различной ширине захвата, выбираемой в зависимости от ширины канала по дну. На раме 3 рабочего органа впереди режущего аппарата-ротора с шарнирно установленными двумя или четырьмя ножами 7 в продольной вертикальной плоскости симметрии установлен с 2 16013 1 2012.06.30 возможностью вращения относительно горизонтальной, перпендикулярной направлению движения оси дисковый нож 8, нижняя кромка которого расположена ниже уровня опорной поверхности лыжи 5, а крепления дискового ножа 8 к раме 3 рабочего органа выполнены с возможностью регулировки положения дискового ножа по высоте за счет болтовых соединений 9 и регулировочных отверстий 10. Рабочий орган работает следующим образом. С помощью гидропривода стрела 8 вместе с выполненным в виде отдельного прицепного блока рабочим органом устанавливается в рабочее положение. Трактор 1 перемещается по берме канала с включенным гидромотором 6, приводящим во вращательное движение ножи 7, при этом за счет опоры на лыжи 5 прицепной блок скользит по дну канала, а установленный впереди режущего аппарата дисковый нож 8, нижняя кромка которого расположена ниже уровня опорной поверхности лыжи 5, врезаясь в дно канала,повышает курсовую устойчивость при движении рабочего органа вдоль оси симметрии дна канала, что препятствует колебаниям рабочего органа в поперечном направлению движения направлении, одновременно повышая производительность технологического процесса и качество скашивания травы и другой сорной растительности. В зависимости от плотности грунта дна канала осуществляется регулировка положения дискового ножа 8 по высоте за счет болтовых соединений 9 и регулировочных отверстий 10. Источники информации 1. Патент на изобретение РФ 2275785 2, МПК 23 34/86, 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
