Рабочий орган почвообрабатывающего орудия

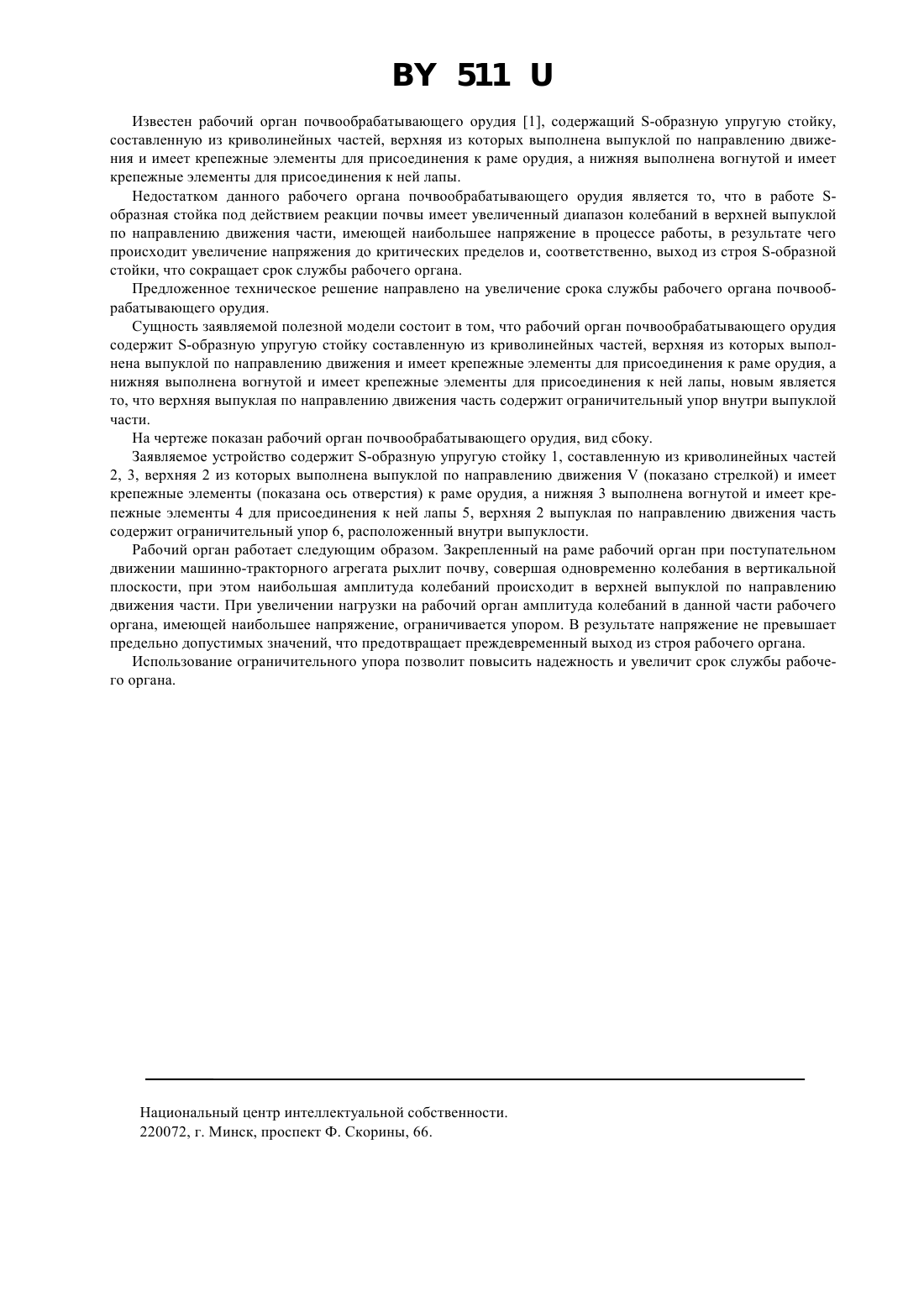

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(73) Патентообладатель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(57) Рабочий орган почвообрабатывающего орудия, содержащий -образную упругую стойку, составленную из криволинейных частей, верхняя из которых выполнена выпуклой по направлению движения и имеет крепежные элементы для присоединения к раме орудия, а нижняя выполнена вогнутой и имеет крепежные элементы для присоединения к ней лапы, отличающийся тем, что выпуклая по направлению движения часть снабжена ограничительным упором, расположенным внутри выпуклости. Заявляемая полезная модель относится к сельскохозяйственному машиностроению. 1 511 Известен рабочий орган почвообрабатывающего орудия 1, содержащий -образную упругую стойку,составленную из криволинейных частей, верхняя из которых выполнена выпуклой по направлению движения и имеет крепежные элементы для присоединения к раме орудия, а нижняя выполнена вогнутой и имеет крепежные элементы для присоединения к ней лапы. Недостатком данного рабочего органа почвообрабатывающего орудия является то, что в работе образная стойка под действием реакции почвы имеет увеличенный диапазон колебаний в верхней выпуклой по направлению движения части, имеющей наибольшее напряжение в процессе работы, в результате чего происходит увеличение напряжения до критических пределов и, соответственно, выход из строя -образной стойки, что сокращает срок службы рабочего органа. Предложенное техническое решение направлено на увеличение срока службы рабочего органа почвообрабатывающего орудия. Сущность заявляемой полезной модели состоит в том, что рабочий орган почвообрабатывающего орудия содержит -образную упругую стойку составленную из криволинейных частей, верхняя из которых выполнена выпуклой по направлению движения и имеет крепежные элементы для присоединения к раме орудия, а нижняя выполнена вогнутой и имеет крепежные элементы для присоединения к ней лапы, новым является то, что верхняя выпуклая по направлению движения часть содержит ограничительный упор внутри выпуклой части. На чертеже показан рабочий орган почвообрабатывающего орудия, вид сбоку. Заявляемое устройство содержит -образную упругую стойку 1, составленную из криволинейных частей 2, 3, верхняя 2 из которых выполнена выпуклой по направлению движения(показано стрелкой) и имеет крепежные элементы (показана ось отверстия) к раме орудия, а нижняя 3 выполнена вогнутой и имеет крепежные элементы 4 для присоединения к ней лапы 5, верхняя 2 выпуклая по направлению движения часть содержит ограничительный упор 6, расположенный внутри выпуклости. Рабочий орган работает следующим образом. Закрепленный на раме рабочий орган при поступательном движении машинно-тракторного агрегата рыхлит почву, совершая одновременно колебания в вертикальной плоскости, при этом наибольшая амплитуда колебаний происходит в верхней выпуклой по направлению движения части. При увеличении нагрузки на рабочий орган амплитуда колебаний в данной части рабочего органа, имеющей наибольшее напряжение, ограничивается упором. В результате напряжение не превышает предельно допустимых значений, что предотвращает преждевременный выход из строя рабочего органа. Использование ограничительного упора позволит повысить надежность и увеличит срок службы рабочего органа. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
