Устройство грузозахватное для перемещения груза

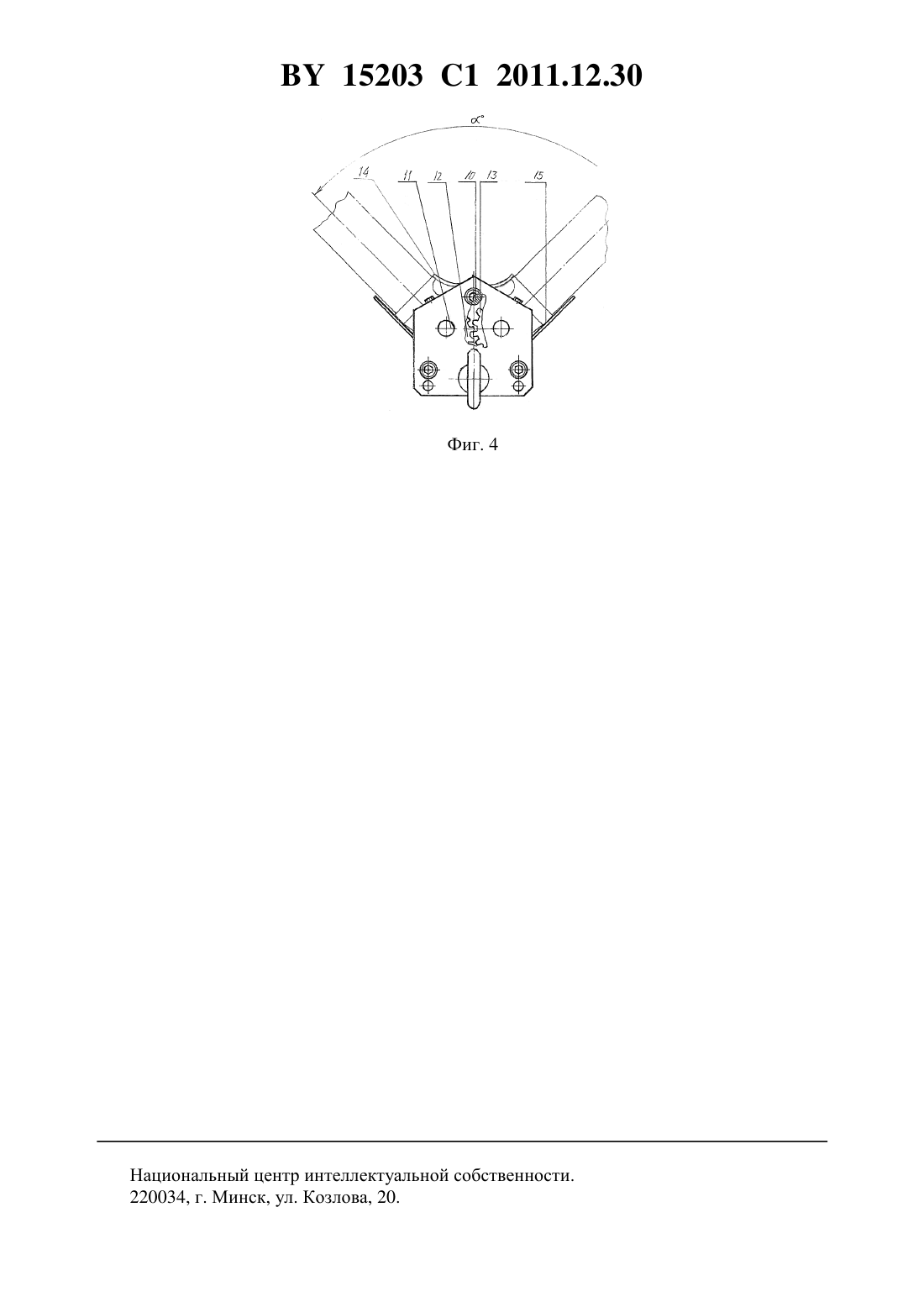

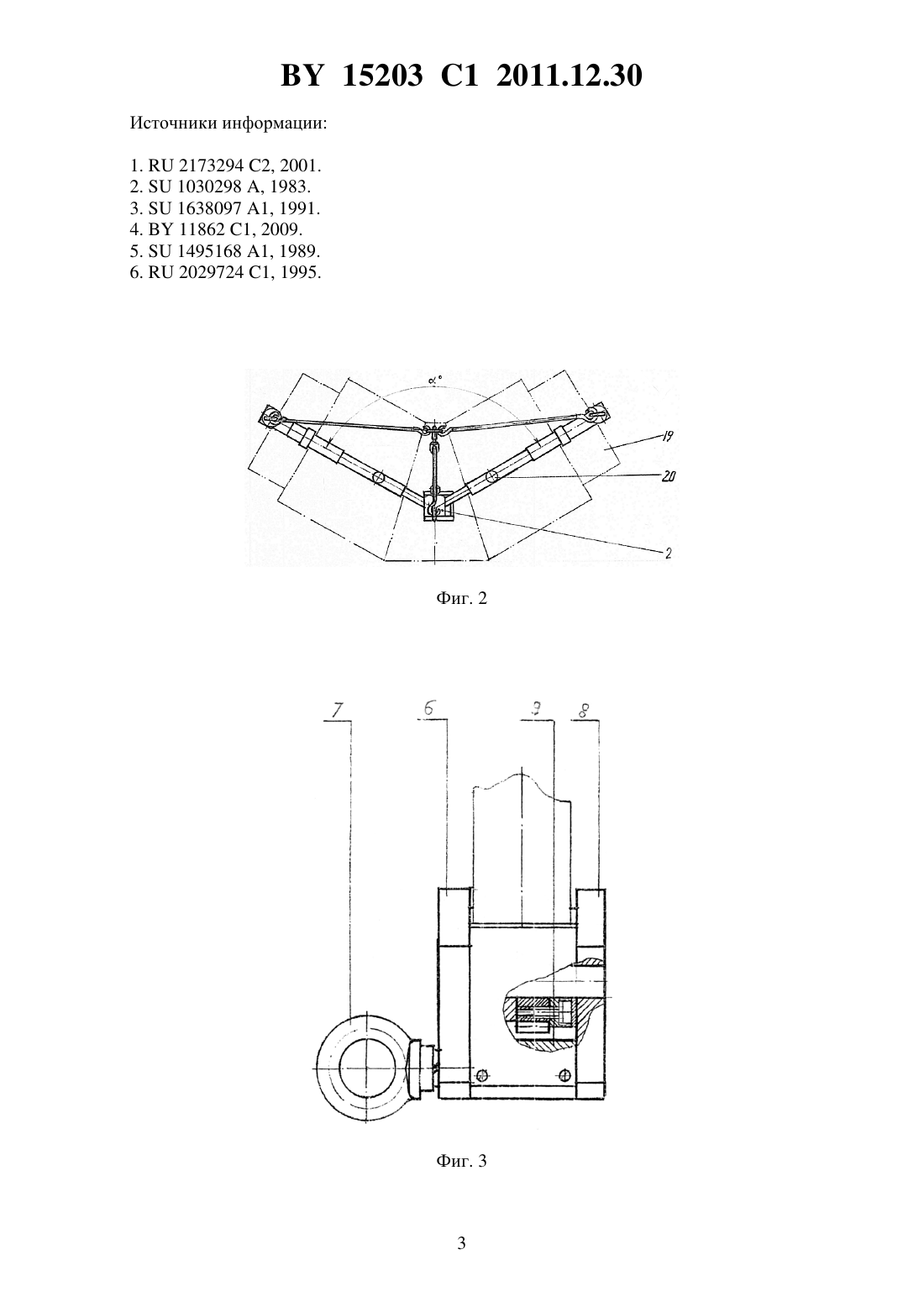

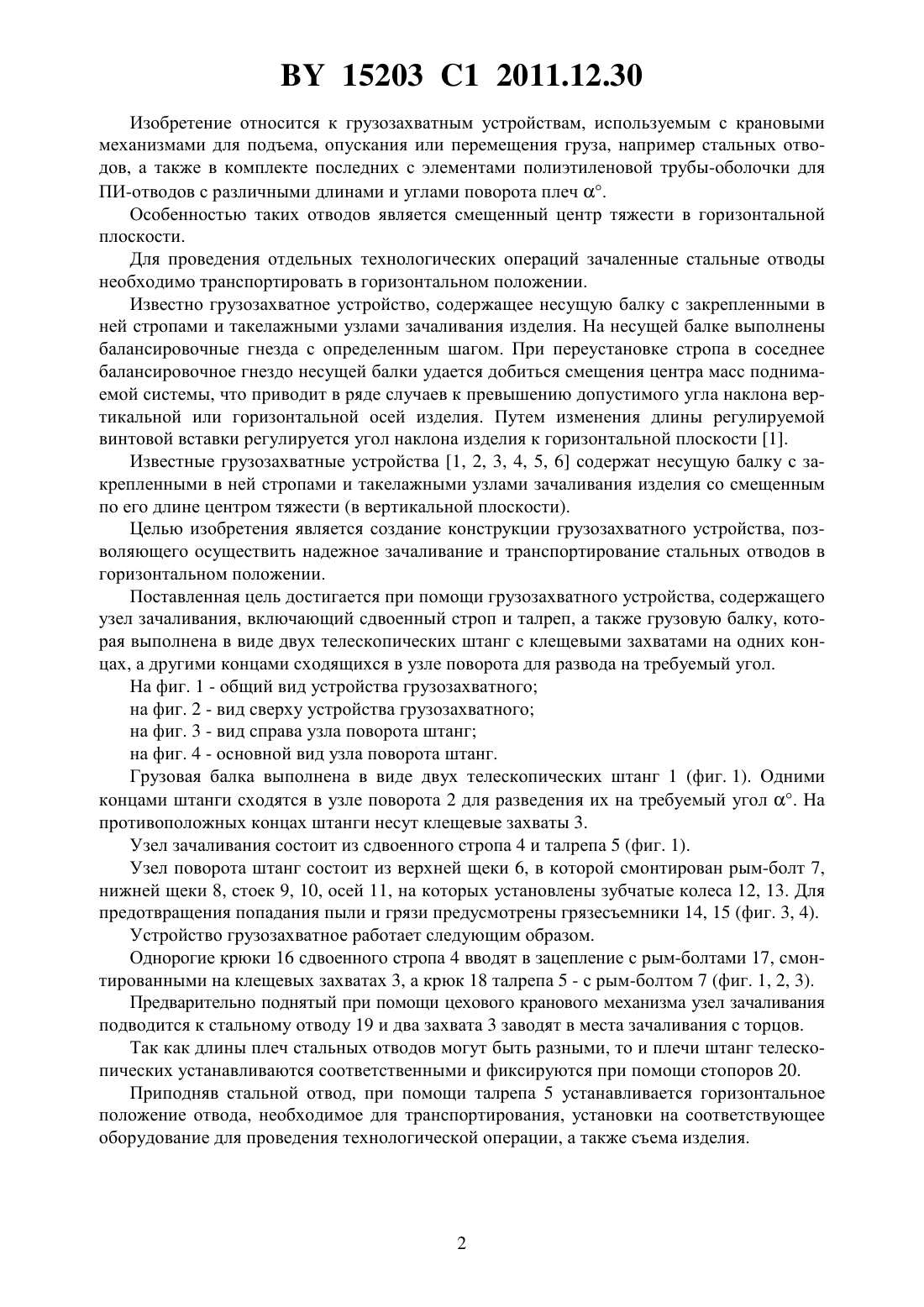

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ГРУЗОЗАХВАТНОЕ ДЛЯ ПЕРЕМЕЩЕНИЯ ГРУЗА(71) Заявители Бирюков Владимир Михайлович Лукомский Олег Анатольевич(72) Авторы Бирюков Владимир Михайлович Лукомский Олег Анатольевич(73) Патентообладатели Бирюков Владимир Михайлович Лукомский Олег Анатольевич(57) Устройство грузозахватное для перемещения груза, содержащее грузовую балку и строп, отличающееся тем, что содержит талреп для установки горизонтального положения груза, а грузовая балка выполнена в виде двух телескопических штанг со стопорами для фиксации длин их плеч, при этом одними концами штанги сходятся в узле поворота для разведения их на требуемый угол, на противоположных концах штанг установлены клещевые захваты с рым-болтами, которые находятся в зацеплении со стропом, а талреп находится в зацеплении с рым-болтом, смонтированным в узле поворота. 15203 1 2011.12.30 Изобретение относится к грузозахватным устройствам, используемым с крановыми механизмами для подъема, опускания или перемещения груза, например стальных отводов, а также в комплекте последних с элементами полиэтиленовой трубы-оболочки для ПИ-отводов с различными длинами и углами поворота плеч . Особенностью таких отводов является смещенный центр тяжести в горизонтальной плоскости. Для проведения отдельных технологических операций зачаленные стальные отводы необходимо транспортировать в горизонтальном положении. Известно грузозахватное устройство, содержащее несущую балку с закрепленными в ней стропами и такелажными узлами зачаливания изделия. На несущей балке выполнены балансировочные гнезда с определенным шагом. При переустановке стропа в соседнее балансировочное гнездо несущей балки удается добиться смещения центра масс поднимаемой системы, что приводит в ряде случаев к превышению допустимого угла наклона вертикальной или горизонтальной осей изделия. Путем изменения длины регулируемой винтовой вставки регулируется угол наклона изделия к горизонтальной плоскости 1. Известные грузозахватные устройства 1, 2, 3, 4, 5, 6 содержат несущую балку с закрепленными в ней стропами и такелажными узлами зачаливания изделия со смещенным по его длине центром тяжести (в вертикальной плоскости). Целью изобретения является создание конструкции грузозахватного устройства, позволяющего осуществить надежное зачаливание и транспортирование стальных отводов в горизонтальном положении. Поставленная цель достигается при помощи грузозахватного устройства, содержащего узел зачаливания, включающий сдвоенный строп и талреп, а также грузовую балку, которая выполнена в виде двух телескопических штанг с клещевыми захватами на одних концах, а другими концами сходящихся в узле поворота для развода на требуемый угол. На фиг. 1 - общий вид устройства грузозахватного на фиг. 2 - вид сверху устройства грузозахватного на фиг. 3 - вид справа узла поворота штанг на фиг. 4 - основной вид узла поворота штанг. Грузовая балка выполнена в виде двух телескопических штанг 1 (фиг. 1). Одними концами штанги сходятся в узле поворота 2 для разведения их на требуемый угол . На противоположных концах штанги несут клещевые захваты 3. Узел зачаливания состоит из сдвоенного стропа 4 и талрепа 5 (фиг. 1). Узел поворота штанг состоит из верхней щеки 6, в которой смонтирован рым-болт 7,нижней щеки 8, стоек 9, 10, осей 11, на которых установлены зубчатые колеса 12, 13. Для предотвращения попадания пыли и грязи предусмотрены грязесъемники 14, 15 (фиг. 3, 4). Устройство грузозахватное работает следующим образом. Однорогие крюки 16 сдвоенного стропа 4 вводят в зацепление с рым-болтами 17, смонтированными на клещевых захватах 3, а крюк 18 талрепа 5 - с рым-болтом 7 (фиг. 1, 2, 3). Предварительно поднятый при помощи цехового кранового механизма узел зачаливания подводится к стальному отводу 19 и два захвата 3 заводят в места зачаливания с торцов. Так как длины плеч стальных отводов могут быть разными, то и плечи штанг телескопических устанавливаются соответственными и фиксируются при помощи стопоров 20. Приподняв стальной отвод, при помощи талрепа 5 устанавливается горизонтальное положение отвода, необходимое для транспортирования, установки на соответствующее оборудование для проведения технологической операции, а также съема изделия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
