Прицепная косилка

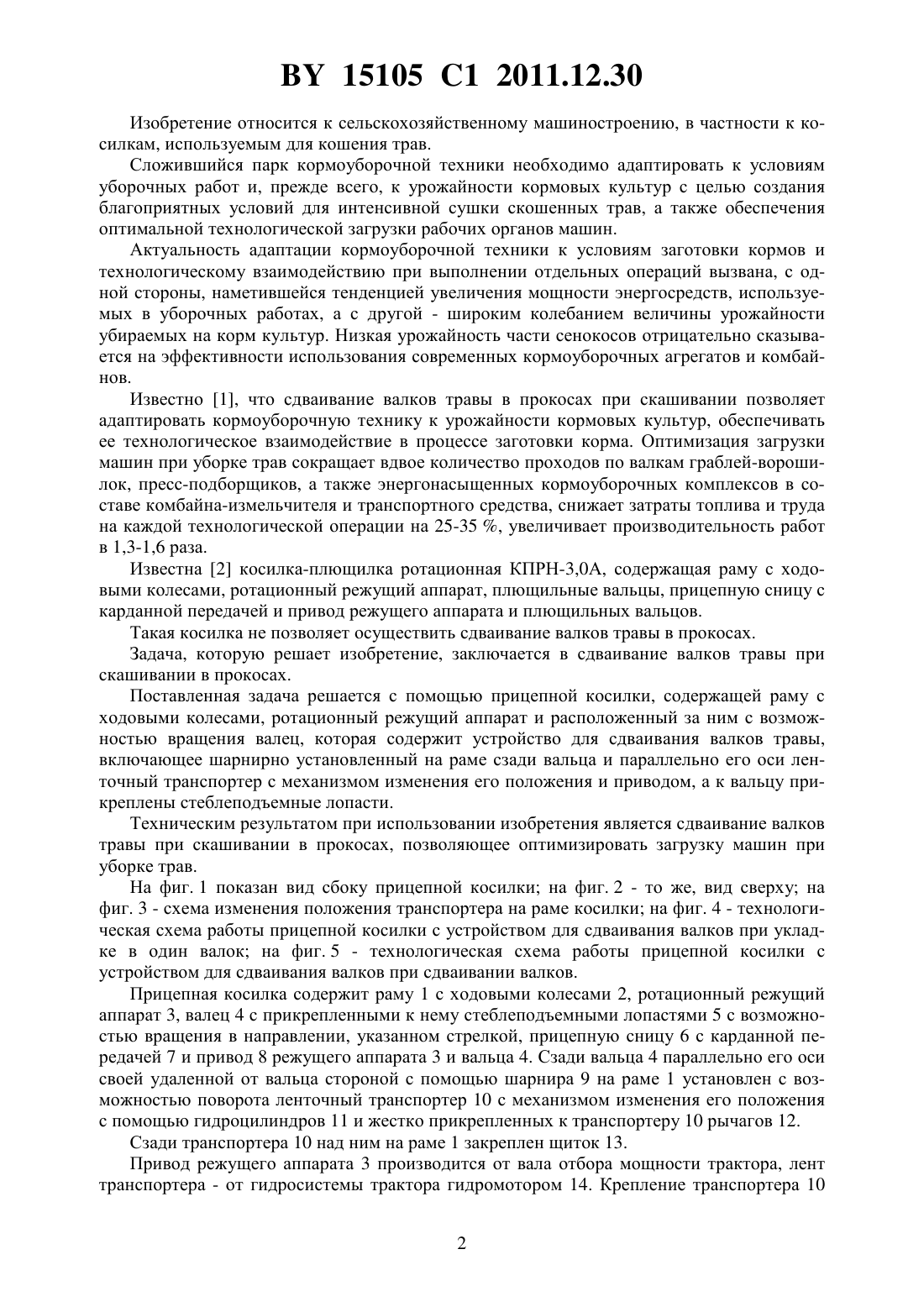

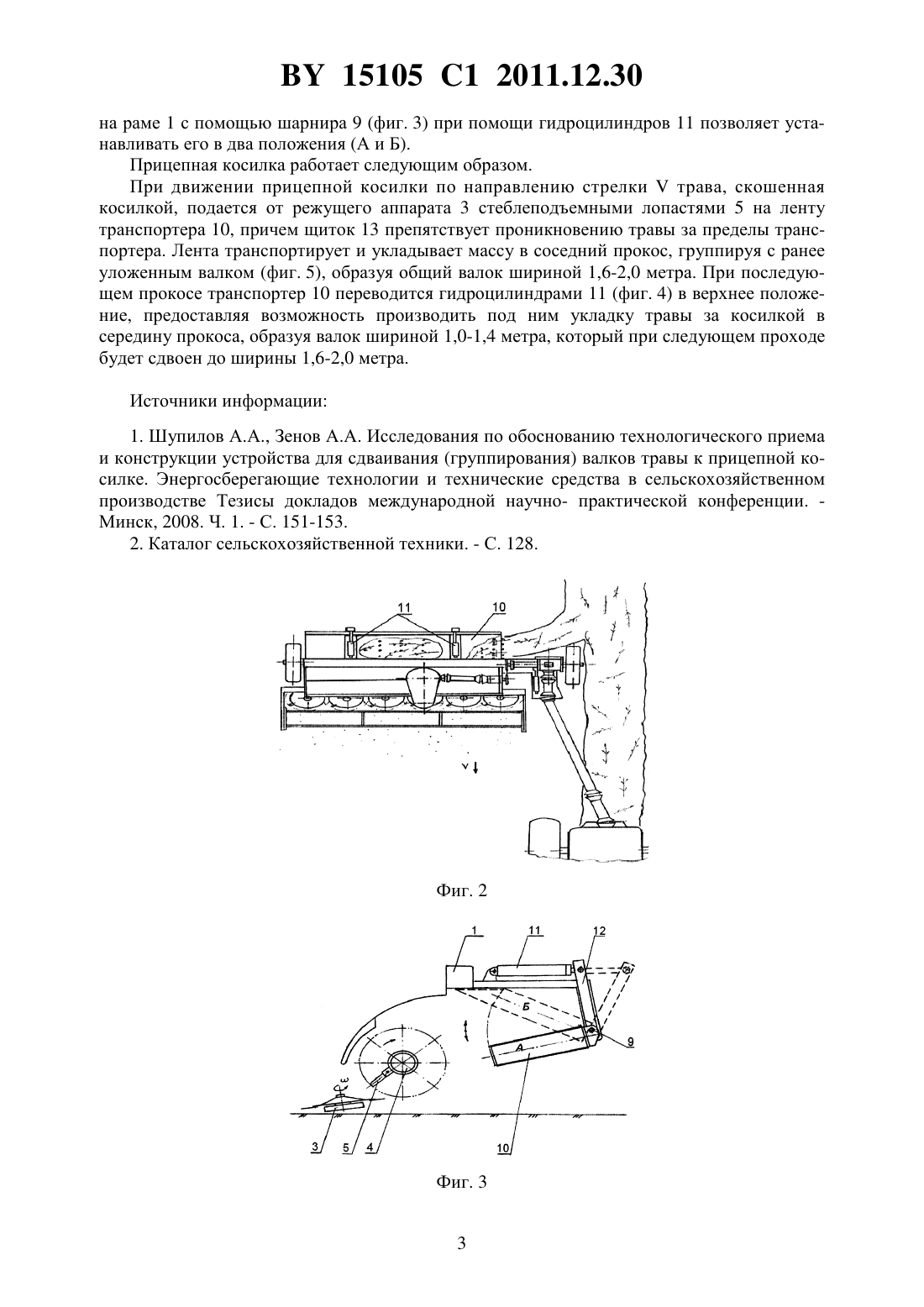

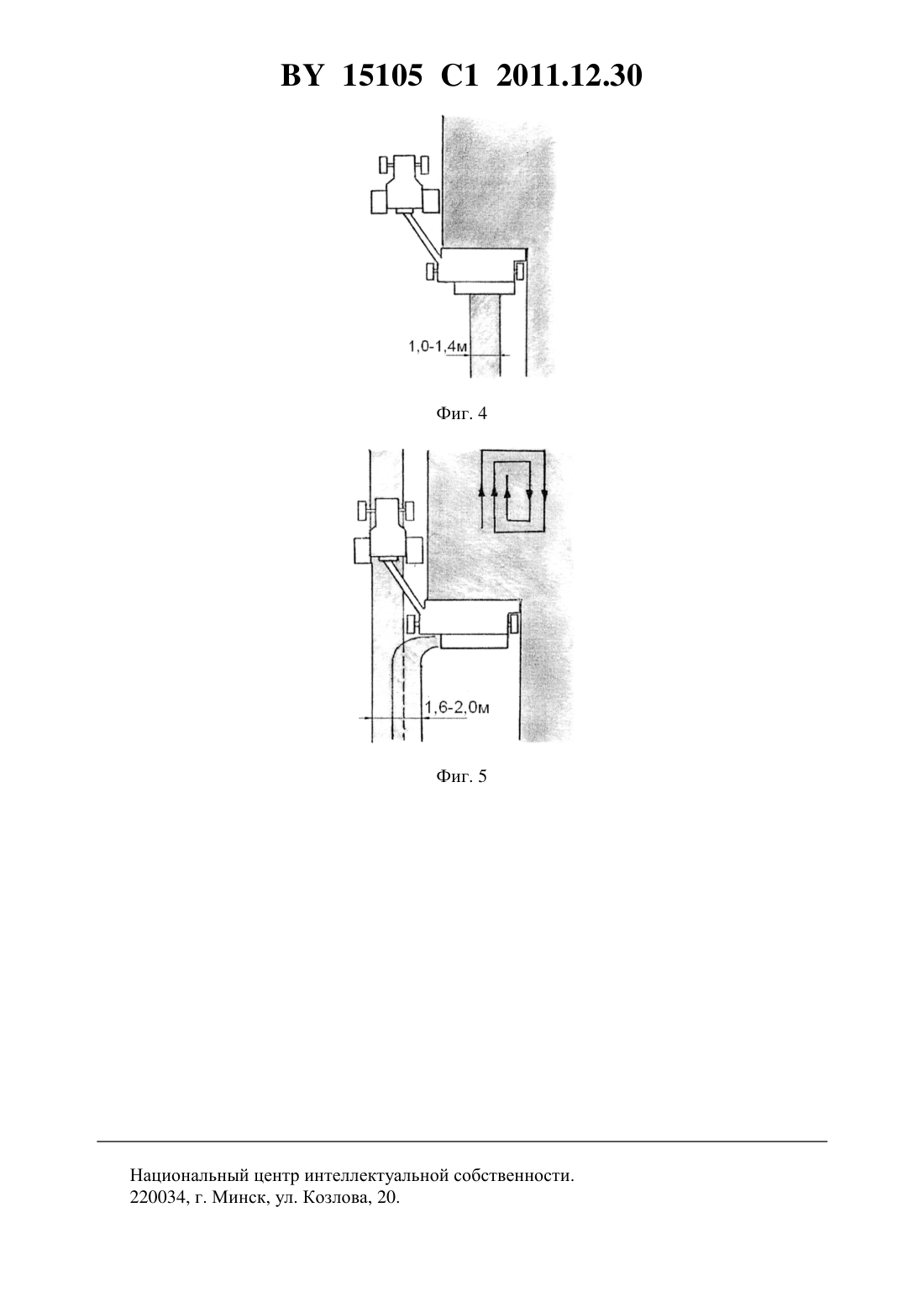

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования (56) ШУПИЛОВ А.А. Косилки с плющильными устройствами бильного типа для Белорусский государственный аграринтенсификации сушки трав. - Минск,ный технический университетБГАТУ, 2007. - С. 16-61.(72) Авторы Шупилов Александр АлексеПЕТРОВЕЦ В.Р. и др. Сельскохозяйевич Агейчик Валерий Александроственные машины. - Минск Ураджай,вич Зенов Александр Александрович 2002. - С. 178, 179.(57) Прицепная косилка, содержащая раму с ходовыми колесами, ротационный режущий аппарат и расположенный за ним с возможностью вращения валец, отличающаяся тем,что содержит устройство для сдваивания валков травы, включающее шарнирно установленный на раме сзади вальца и параллельно его оси ленточный транспортер с механизмом изменения его положения и приводом, а к вальцу прикреплены стеблеподъемные лопасти. 15105 1 2011.12.30 Изобретение относится к сельскохозяйственному машиностроению, в частности к косилкам, используемым для кошения трав. Сложившийся парк кормоуборочной техники необходимо адаптировать к условиям уборочных работ и, прежде всего, к урожайности кормовых культур с целью создания благоприятных условий для интенсивной сушки скошенных трав, а также обеспечения оптимальной технологической загрузки рабочих органов машин. Актуальность адаптации кормоуборочной техники к условиям заготовки кормов и технологическому взаимодействию при выполнении отдельных операций вызвана, с одной стороны, наметившейся тенденцией увеличения мощности энергосредств, используемых в уборочных работах, а с другой - широким колебанием величины урожайности убираемых на корм культур. Низкая урожайность части сенокосов отрицательно сказывается на эффективности использования современных кормоуборочных агрегатов и комбайнов. Известно 1, что сдваивание валков травы в прокосах при скашивании позволяет адаптировать кормоуборочную технику к урожайности кормовых культур, обеспечивать ее технологическое взаимодействие в процессе заготовки корма. Оптимизация загрузки машин при уборке трав сокращает вдвое количество проходов по валкам граблей-ворошилок, пресс-подборщиков, а также энергонасыщенных кормоуборочных комплексов в составе комбайна-измельчителя и транспортного средства, снижает затраты топлива и труда на каждой технологической операции на 25-35 , увеличивает производительность работ в 1,3-1,6 раза. Известна 2 косилка-плющилка ротационная КПРН-3,0 А, содержащая раму с ходовыми колесами, ротационный режущий аппарат, плющильные вальцы, прицепную сницу с карданной передачей и привод режущего аппарата и плющильных вальцов. Такая косилка не позволяет осуществить сдваивание валков травы в прокосах. Задача, которую решает изобретение, заключается в сдваивание валков травы при скашивании в прокосах. Поставленная задача решается с помощью прицепной косилки, содержащей раму с ходовыми колесами, ротационный режущий аппарат и расположенный за ним с возможностью вращения валец, которая содержит устройство для сдваивания валков травы,включающее шарнирно установленный на раме сзади вальца и параллельно его оси ленточный транспортер с механизмом изменения его положения и приводом, а к вальцу прикреплены стеблеподъемные лопасти. Техническим результатом при использовании изобретения является сдваивание валков травы при скашивании в прокосах, позволяющее оптимизировать загрузку машин при уборке трав. На фиг. 1 показан вид сбоку прицепной косилки на фиг. 2 - то же, вид сверху на фиг. 3 - схема изменения положения транспортера на раме косилки на фиг. 4 - технологическая схема работы прицепной косилки с устройством для сдваивания валков при укладке в один валок на фиг. 5 - технологическая схема работы прицепной косилки с устройством для сдваивания валков при сдваивании валков. Прицепная косилка содержит раму 1 с ходовыми колесами 2, ротационный режущий аппарат 3, валец 4 с прикрепленными к нему стеблеподъемными лопастями 5 с возможностью вращения в направлении, указанном стрелкой, прицепную сницу 6 с карданной передачей 7 и привод 8 режущего аппарата 3 и вальца 4. Сзади вальца 4 параллельно его оси своей удаленной от вальца стороной с помощью шарнира 9 на раме 1 установлен с возможностью поворота ленточный транспортер 10 с механизмом изменения его положения с помощью гидроцилиндров 11 и жестко прикрепленных к транспортеру 10 рычагов 12. Сзади транспортера 10 над ним на раме 1 закреплен щиток 13. Привод режущего аппарата 3 производится от вала отбора мощности трактора, лент транспортера - от гидросистемы трактора гидромотором 14. Крепление транспортера 10 2 15105 1 2011.12.30 на раме 1 с помощью шарнира 9 (фиг. 3) при помощи гидроцилиндров 11 позволяет устанавливать его в два положения (А и Б). Прицепная косилка работает следующим образом. При движении прицепной косилки по направлению стрелкитрава, скошенная косилкой, подается от режущего аппарата 3 стеблеподъемными лопастями 5 на ленту транспортера 10, причем щиток 13 препятствует проникновению травы за пределы транспортера. Лента транспортирует и укладывает массу в соседний прокос, группируя с ранее уложенным валком (фиг. 5), образуя общий валок шириной 1,6-2,0 метра. При последующем прокосе транспортер 10 переводится гидроцилиндрами 11 (фиг. 4) в верхнее положение, предоставляя возможность производить под ним укладку травы за косилкой в середину прокоса, образуя валок шириной 1,0-1,4 метра, который при следующем проходе будет сдвоен до ширины 1,6-2,0 метра. Источники информации 1. Шупилов А.А., Зенов А.А. Исследования по обоснованию технологического приема и конструкции устройства для сдваивания (группирования) валков травы к прицепной косилке. Энергосберегающие технологии и технические средства в сельскохозяйственном производстве Тезисы докладов международной научно- практической конференции. Минск, 2008. Ч. 1. - С. 151-153. 2. Каталог сельскохозяйственной техники. - С. 128. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
