Капустоуборочный комбайн

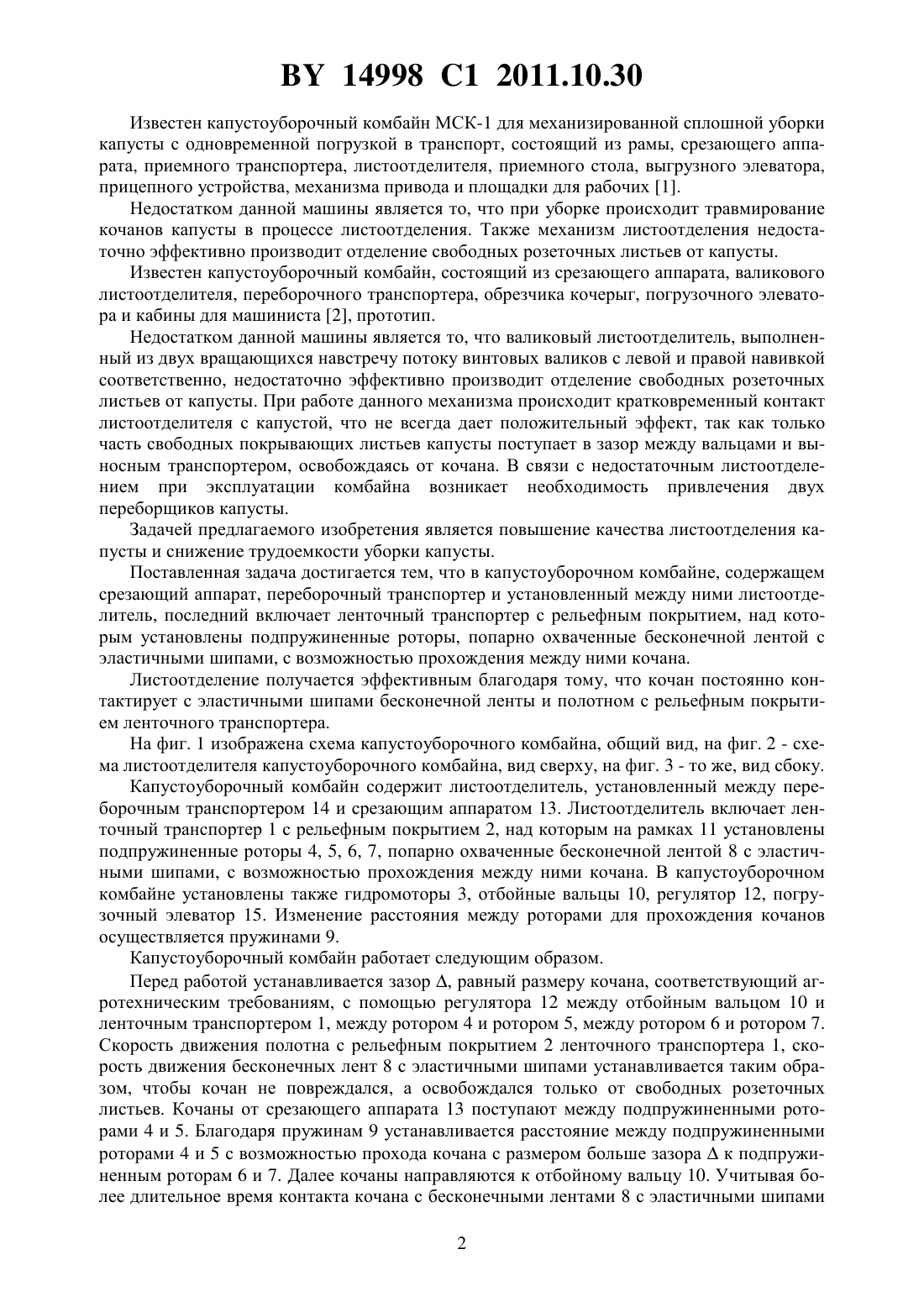

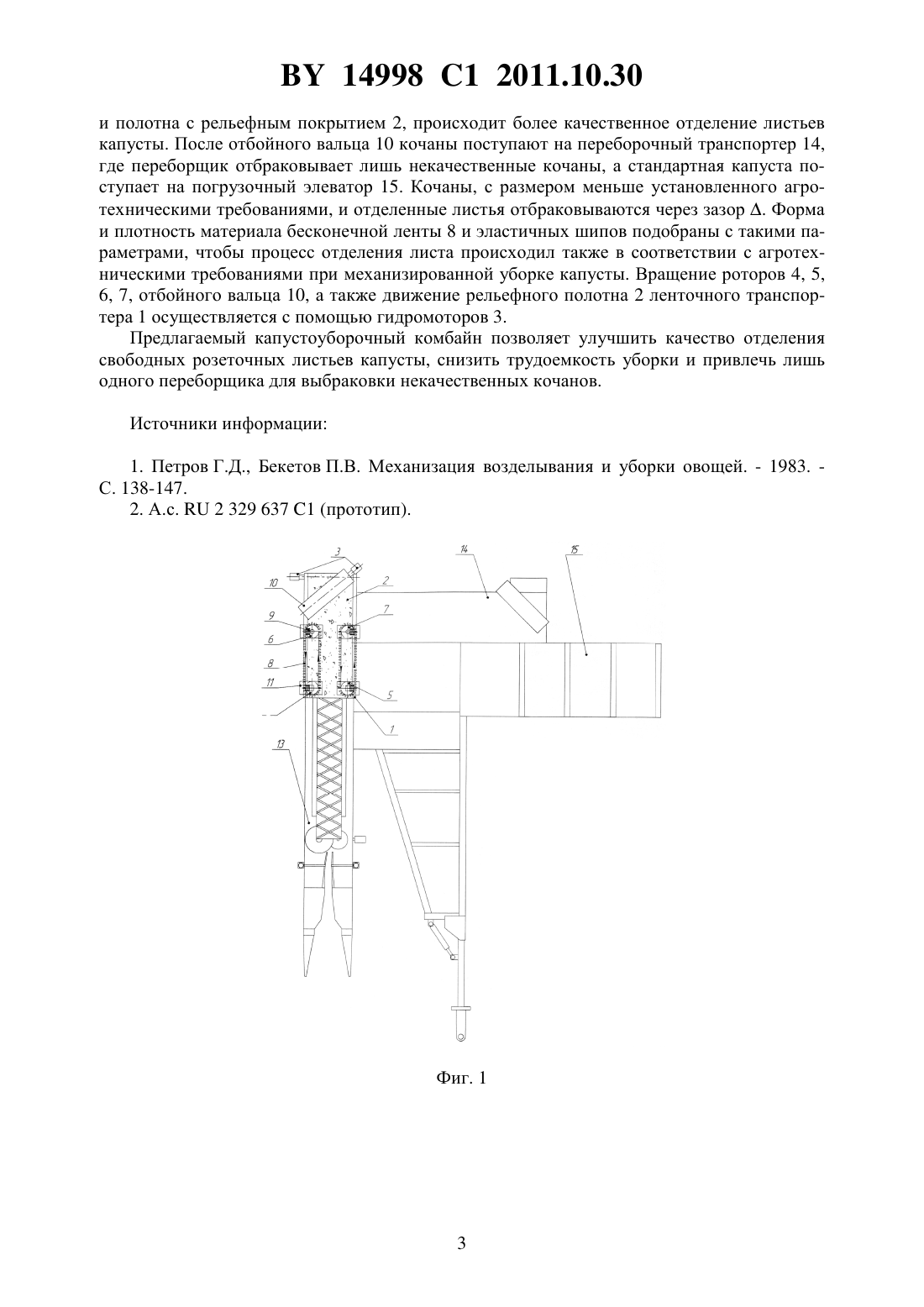

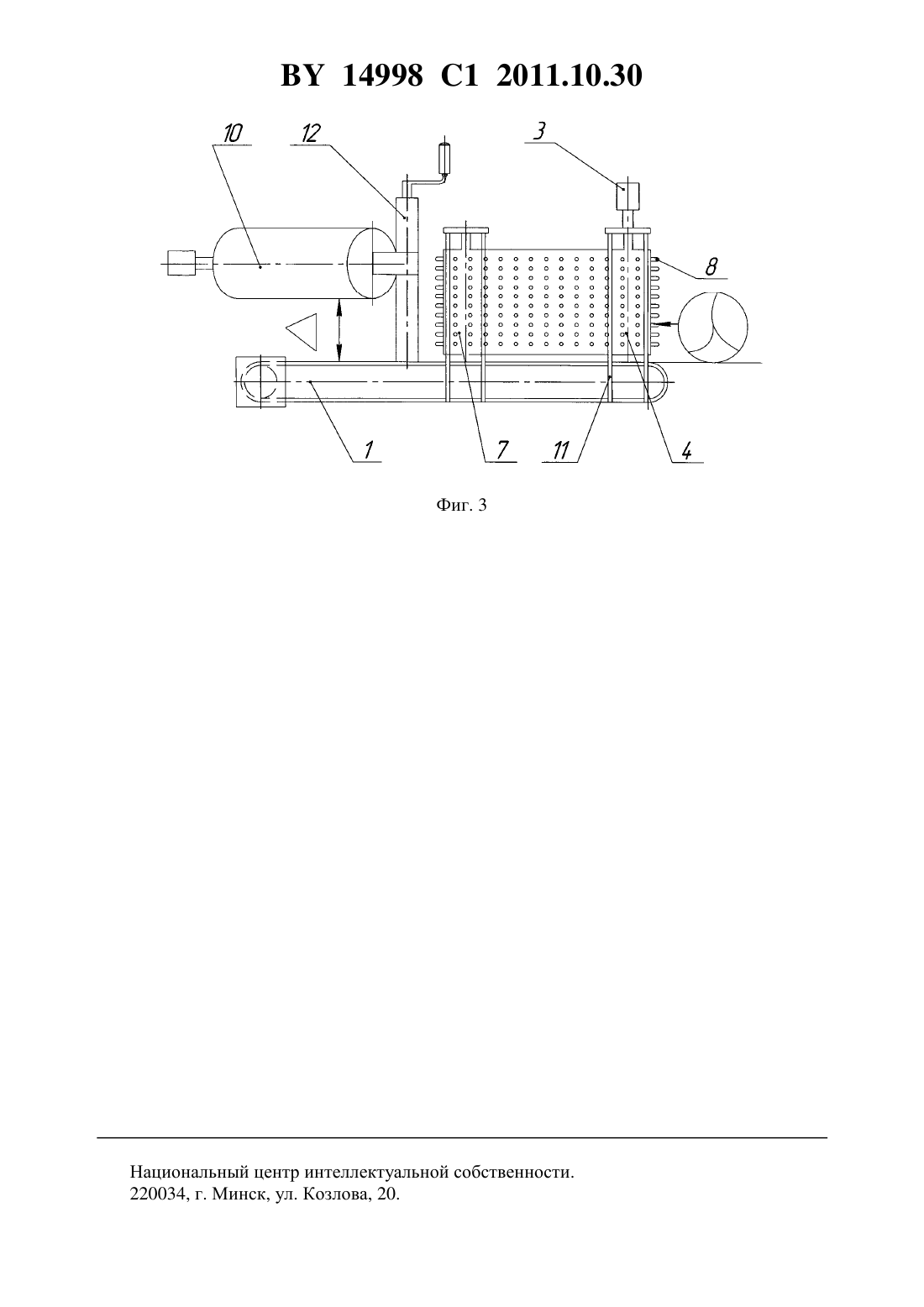

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Апанович Анатолий Адамович Рапинчук Александр Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Капустоуборочный комбайн, содержащий срезающий аппарат, переборочный транспортер и установленный между ними листоотделитель, отличающийся тем, что листоотделитель включает ленточный транспортер с рельефным покрытием, над которым установлены на рамках подпружиненные роторы, попарно охваченные бесконечной лентой с эластичными шипами, с возможностью прохождения между ними кочана. 14998 1 2011.10.30 Известен капустоуборочный комбайн МСК-1 для механизированной сплошной уборки капусты с одновременной погрузкой в транспорт, состоящий из рамы, срезающего аппарата, приемного транспортера, листоотделителя, приемного стола, выгрузного элеватора,прицепного устройства, механизма привода и площадки для рабочих 1. Недостатком данной машины является то, что при уборке происходит травмирование кочанов капусты в процессе листоотделения. Также механизм листоотделения недостаточно эффективно производит отделение свободных розеточных листьев от капусты. Известен капустоуборочный комбайн, состоящий из срезающего аппарата, валикового листоотделителя, переборочного транспортера, обрезчика кочерыг, погрузочного элеватора и кабины для машиниста 2, прототип. Недостатком данной машины является то, что валиковый листоотделитель, выполненный из двух вращающихся навстречу потоку винтовых валиков с левой и правой навивкой соответственно, недостаточно эффективно производит отделение свободных розеточных листьев от капусты. При работе данного механизма происходит кратковременный контакт листоотделителя с капустой, что не всегда дает положительный эффект, так как только часть свободных покрывающих листьев капусты поступает в зазор между вальцами и выносным транспортером, освобождаясь от кочана. В связи с недостаточным листоотделением при эксплуатации комбайна возникает необходимость привлечения двух переборщиков капусты. Задачей предлагаемого изобретения является повышение качества листоотделения капусты и снижение трудоемкости уборки капусты. Поставленная задача достигается тем, что в капустоуборочном комбайне, содержащем срезающий аппарат, переборочный транспортер и установленный между ними листоотделитель, последний включает ленточный транспортер с рельефным покрытием, над которым установлены подпружиненные роторы, попарно охваченные бесконечной лентой с эластичными шипами, с возможностью прохождения между ними кочана. Листоотделение получается эффективным благодаря тому, что кочан постоянно контактирует с эластичными шипами бесконечной ленты и полотном с рельефным покрытием ленточного транспортера. На фиг. 1 изображена схема капустоуборочного комбайна, общий вид, на фиг. 2 - схема листоотделителя капустоуборочного комбайна, вид сверху, на фиг. 3 - то же, вид сбоку. Капустоуборочный комбайн содержит листоотделитель, установленный между переборочным транспортером 14 и срезающим аппаратом 13. Листоотделитель включает ленточный транспортер 1 с рельефным покрытием 2, над которым на рамках 11 установлены подпружиненные роторы 4, 5, 6, 7, попарно охваченные бесконечной лентой 8 с эластичными шипами, с возможностью прохождения между ними кочана. В капустоуборочном комбайне установлены также гидромоторы 3, отбойные вальцы 10, регулятор 12, погрузочный элеватор 15. Изменение расстояния между роторами для прохождения кочанов осуществляется пружинами 9. Капустоуборочный комбайн работает следующим образом. Перед работой устанавливается зазор , равный размеру кочана, соответствующий агротехническим требованиям, с помощью регулятора 12 между отбойным вальцом 10 и ленточным транспортером 1, между ротором 4 и ротором 5, между ротором 6 и ротором 7. Скорость движения полотна с рельефным покрытием 2 ленточного транспортера 1, скорость движения бесконечных лент 8 с эластичными шипами устанавливается таким образом, чтобы кочан не повреждался, а освобождался только от свободных розеточных листьев. Кочаны от срезающего аппарата 13 поступают между подпружиненными роторами 4 и 5. Благодаря пружинам 9 устанавливается расстояние между подпружиненными роторами 4 и 5 с возможностью прохода кочана с размером больше зазорак подпружиненным роторам 6 и 7. Далее кочаны направляются к отбойному вальцу 10. Учитывая более длительное время контакта кочана с бесконечными лентами 8 с эластичными шипами 2 14998 1 2011.10.30 и полотна с рельефным покрытием 2, происходит более качественное отделение листьев капусты. После отбойного вальца 10 кочаны поступают на переборочный транспортер 14,где переборщик отбраковывает лишь некачественные кочаны, а стандартная капуста поступает на погрузочный элеватор 15. Кочаны, с размером меньше установленного агротехническими требованиями, и отделенные листья отбраковываются через зазор . Форма и плотность материала бесконечной ленты 8 и эластичных шипов подобраны с такими параметрами, чтобы процесс отделения листа происходил также в соответствии с агротехническими требованиями при механизированной уборке капусты. Вращение роторов 4, 5,6, 7, отбойного вальца 10, а также движение рельефного полотна 2 ленточного транспортера 1 осуществляется с помощью гидромоторов 3. Предлагаемый капустоуборочный комбайн позволяет улучшить качество отделения свободных розеточных листьев капусты, снизить трудоемкость уборки и привлечь лишь одного переборщика для выбраковки некачественных кочанов. Источники информации 1. Петров Г.Д., Бекетов П.В. Механизация возделывания и уборки овощей. - 1983. С. 138-147. 2. А.с.2 329 637 1 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
