Капустоуборочный комбайн

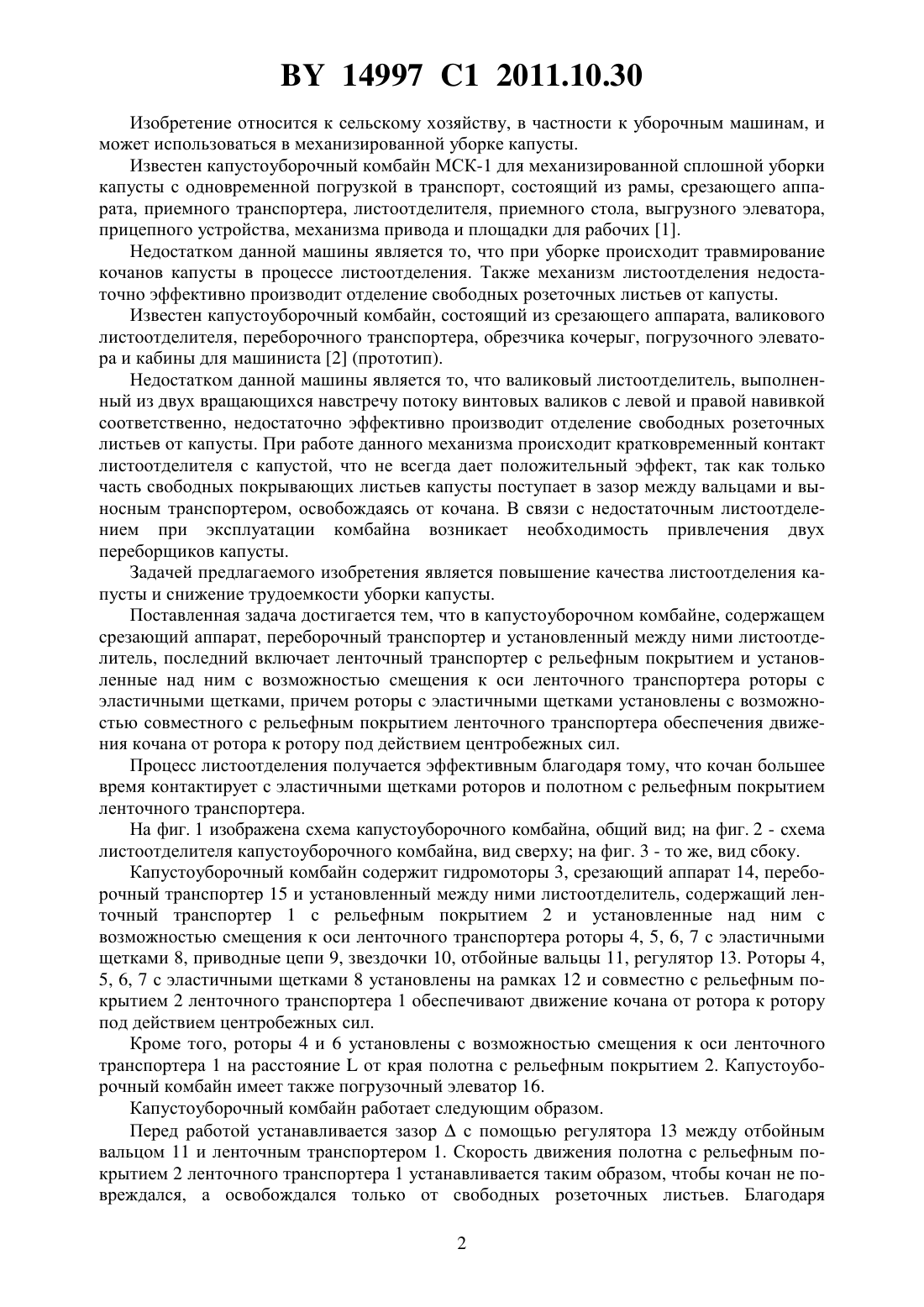

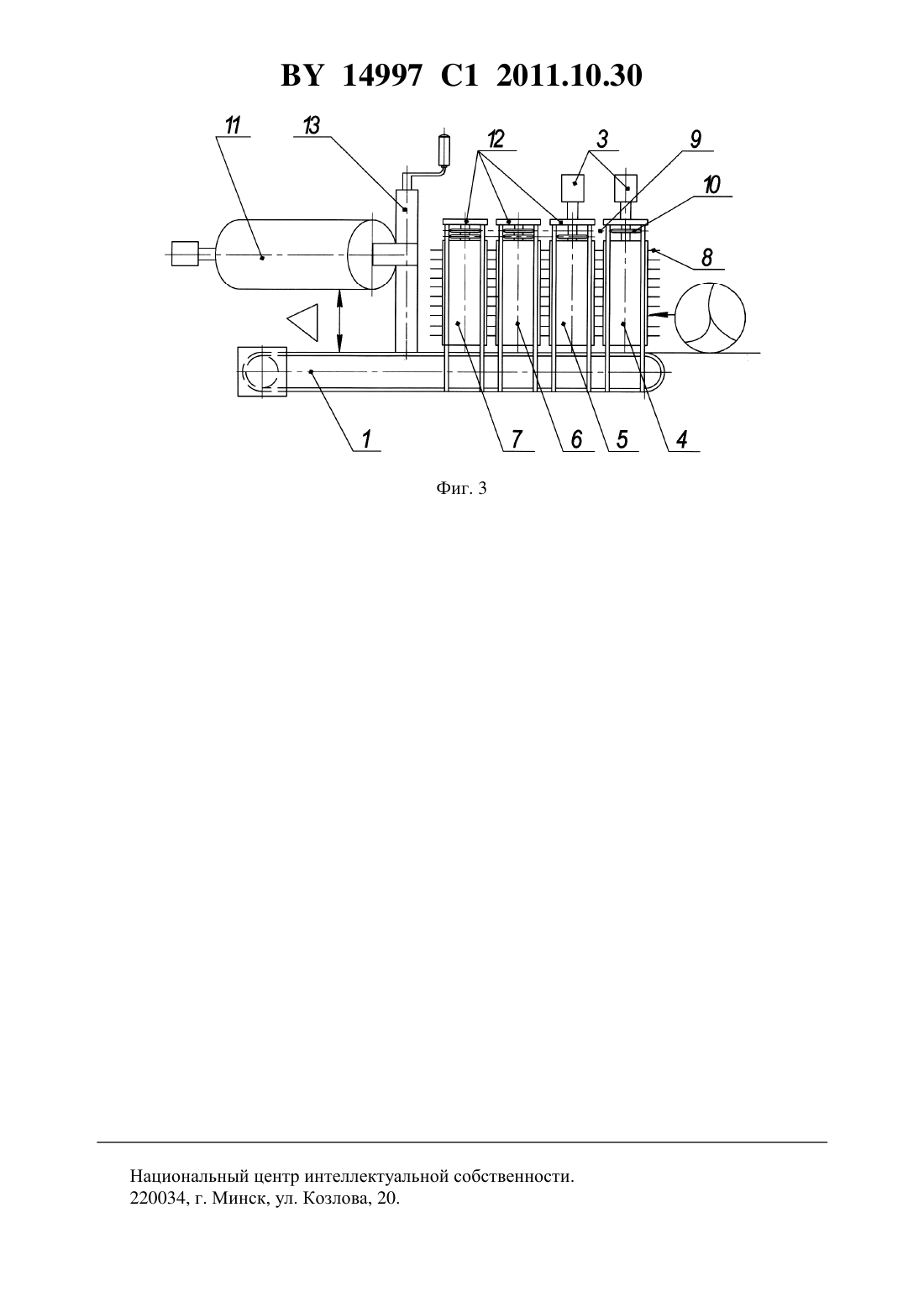

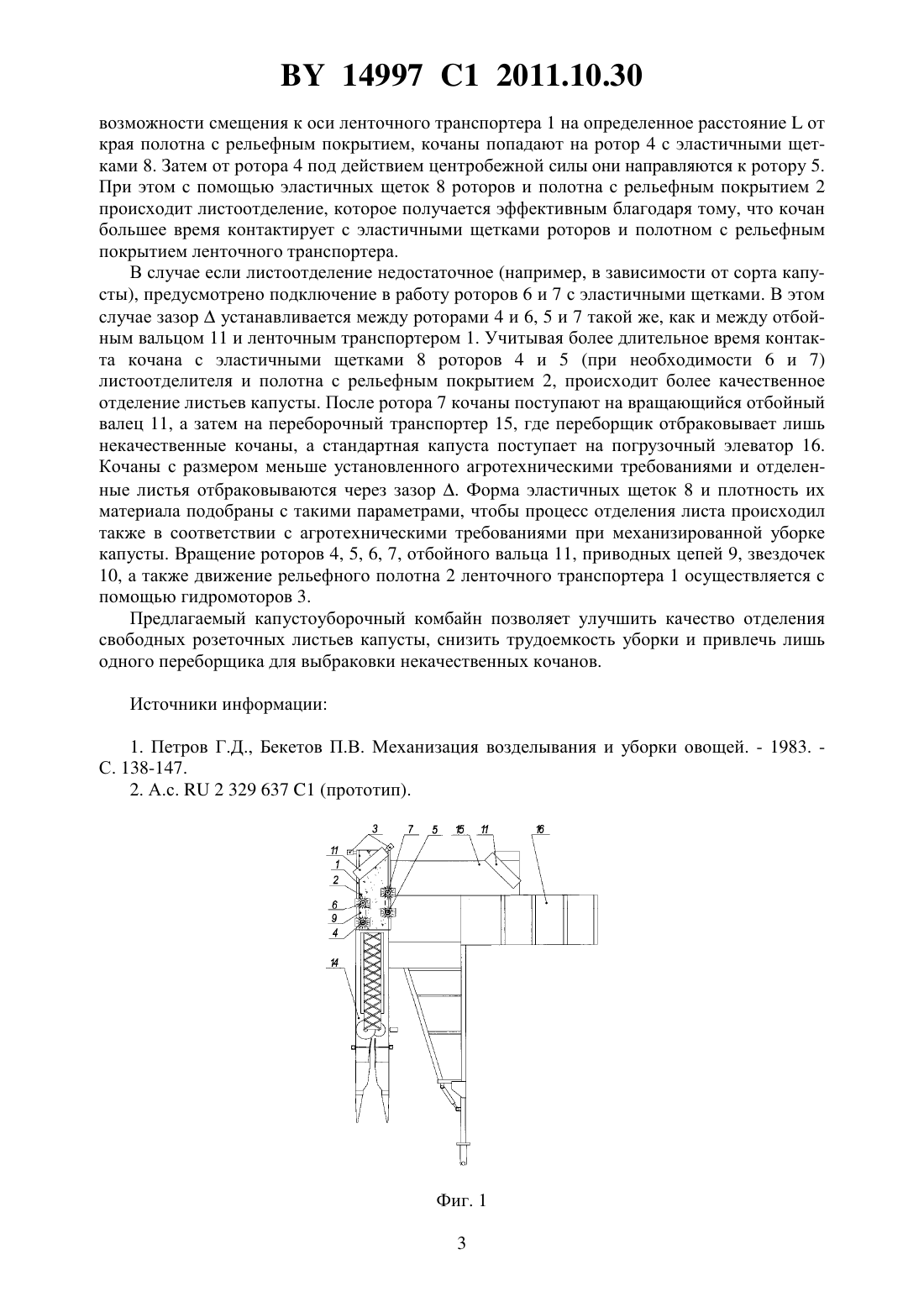

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Апанович Анатолий Адамович Ковальчук Галина Владимировна Рапинчук Александр Леонидович Степук Леонид Яковлевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Капустоуборочный комбайн, содержащий срезающий аппарат, переборочный транспортер и установленный между ними листоотделитель, отличающийся тем, что листоотделитель включает ленточный транспортер с рельефным покрытием и установленные над ним с возможностью смещения к оси ленточного транспортера роторы с эластичными щетками, причем роторы с эластичными щетками установлены с возможностью совместного с рельефным покрытием ленточного транспортера обеспечения движения кочана от ротора к ротору под действием центробежных сил. 14997 1 2011.10.30 Изобретение относится к сельскому хозяйству, в частности к уборочным машинам, и может использоваться в механизированной уборке капусты. Известен капустоуборочный комбайн МСК-1 для механизированной сплошной уборки капусты с одновременной погрузкой в транспорт, состоящий из рамы, срезающего аппарата, приемного транспортера, листоотделителя, приемного стола, выгрузного элеватора,прицепного устройства, механизма привода и площадки для рабочих 1. Недостатком данной машины является то, что при уборке происходит травмирование кочанов капусты в процессе листоотделения. Также механизм листоотделения недостаточно эффективно производит отделение свободных розеточных листьев от капусты. Известен капустоуборочный комбайн, состоящий из срезающего аппарата, валикового листоотделителя, переборочного транспортера, обрезчика кочерыг, погрузочного элеватора и кабины для машиниста 2 (прототип). Недостатком данной машины является то, что валиковый листоотделитель, выполненный из двух вращающихся навстречу потоку винтовых валиков с левой и правой навивкой соответственно, недостаточно эффективно производит отделение свободных розеточных листьев от капусты. При работе данного механизма происходит кратковременный контакт листоотделителя с капустой, что не всегда дает положительный эффект, так как только часть свободных покрывающих листьев капусты поступает в зазор между вальцами и выносным транспортером, освобождаясь от кочана. В связи с недостаточным листоотделением при эксплуатации комбайна возникает необходимость привлечения двух переборщиков капусты. Задачей предлагаемого изобретения является повышение качества листоотделения капусты и снижение трудоемкости уборки капусты. Поставленная задача достигается тем, что в капустоуборочном комбайне, содержащем срезающий аппарат, переборочный транспортер и установленный между ними листоотделитель, последний включает ленточный транспортер с рельефным покрытием и установленные над ним с возможностью смещения к оси ленточного транспортера роторы с эластичными щетками, причем роторы с эластичными щетками установлены с возможностью совместного с рельефным покрытием ленточного транспортера обеспечения движения кочана от ротора к ротору под действием центробежных сил. Процесс листоотделения получается эффективным благодаря тому, что кочан большее время контактирует с эластичными щетками роторов и полотном с рельефным покрытием ленточного транспортера. На фиг. 1 изображена схема капустоуборочного комбайна, общий вид на фиг. 2 - схема листоотделителя капустоуборочного комбайна, вид сверху на фиг. 3 - то же, вид сбоку. Капустоуборочный комбайн содержит гидромоторы 3, срезающий аппарат 14, переборочный транспортер 15 и установленный между ними листоотделитель, содержащий ленточный транспортер 1 с рельефным покрытием 2 и установленные над ним с возможностью смещения к оси ленточного транспортера роторы 4, 5, 6, 7 с эластичными щетками 8, приводные цепи 9, звездочки 10, отбойные вальцы 11, регулятор 13. Роторы 4,5, 6, 7 с эластичными щетками 8 установлены на рамках 12 и совместно с рельефным покрытием 2 ленточного транспортера 1 обеспечивают движение кочана от ротора к ротору под действием центробежных сил. Кроме того, роторы 4 и 6 установлены с возможностью смещения к оси ленточного транспортера 1 на расстояниеот края полотна с рельефным покрытием 2. Капустоуборочный комбайн имеет также погрузочный элеватор 16. Капустоуборочный комбайн работает следующим образом. Перед работой устанавливается зазорс помощью регулятора 13 между отбойным вальцом 11 и ленточным транспортером 1. Скорость движения полотна с рельефным покрытием 2 ленточного транспортера 1 устанавливается таким образом, чтобы кочан не повреждался, а освобождался только от свободных розеточных листьев. Благодаря 2 14997 1 2011.10.30 возможности смещения к оси ленточного транспортера 1 на определенное расстояниеот края полотна с рельефным покрытием, кочаны попадают на ротор 4 с эластичными щетками 8. Затем от ротора 4 под действием центробежной силы они направляются к ротору 5. При этом с помощью эластичных щеток 8 роторов и полотна с рельефным покрытием 2 происходит листоотделение, которое получается эффективным благодаря тому, что кочан большее время контактирует с эластичными щетками роторов и полотном с рельефным покрытием ленточного транспортера. В случае если листоотделение недостаточное (например, в зависимости от сорта капусты), предусмотрено подключение в работу роторов 6 и 7 с эластичными щетками. В этом случае зазорустанавливается между роторами 4 и 6, 5 и 7 такой же, как и между отбойным вальцом 11 и ленточным транспортером 1. Учитывая более длительное время контакта кочана с эластичными щетками 8 роторов 4 и 5 (при необходимости 6 и 7) листоотделителя и полотна с рельефным покрытием 2, происходит более качественное отделение листьев капусты. После ротора 7 кочаны поступают на вращающийся отбойный валец 11, а затем на переборочный транспортер 15, где переборщик отбраковывает лишь некачественные кочаны, а стандартная капуста поступает на погрузочный элеватор 16. Кочаны с размером меньше установленного агротехническими требованиями и отделенные листья отбраковываются через зазор . Форма эластичных щеток 8 и плотность их материала подобраны с такими параметрами, чтобы процесс отделения листа происходил также в соответствии с агротехническими требованиями при механизированной уборке капусты. Вращение роторов 4, 5, 6, 7, отбойного вальца 11, приводных цепей 9, звездочек 10, а также движение рельефного полотна 2 ленточного транспортера 1 осуществляется с помощью гидромоторов 3. Предлагаемый капустоуборочный комбайн позволяет улучшить качество отделения свободных розеточных листьев капусты, снизить трудоемкость уборки и привлечь лишь одного переборщика для выбраковки некачественных кочанов. Источники информации 1. Петров Г.Д., Бекетов П.В. Механизация возделывания и уборки овощей. - 1983. С. 138-147. 2. А.с.2 329 637 1 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
