Цифровое дефлекторное устройство определения агрегационной способности клеток крови

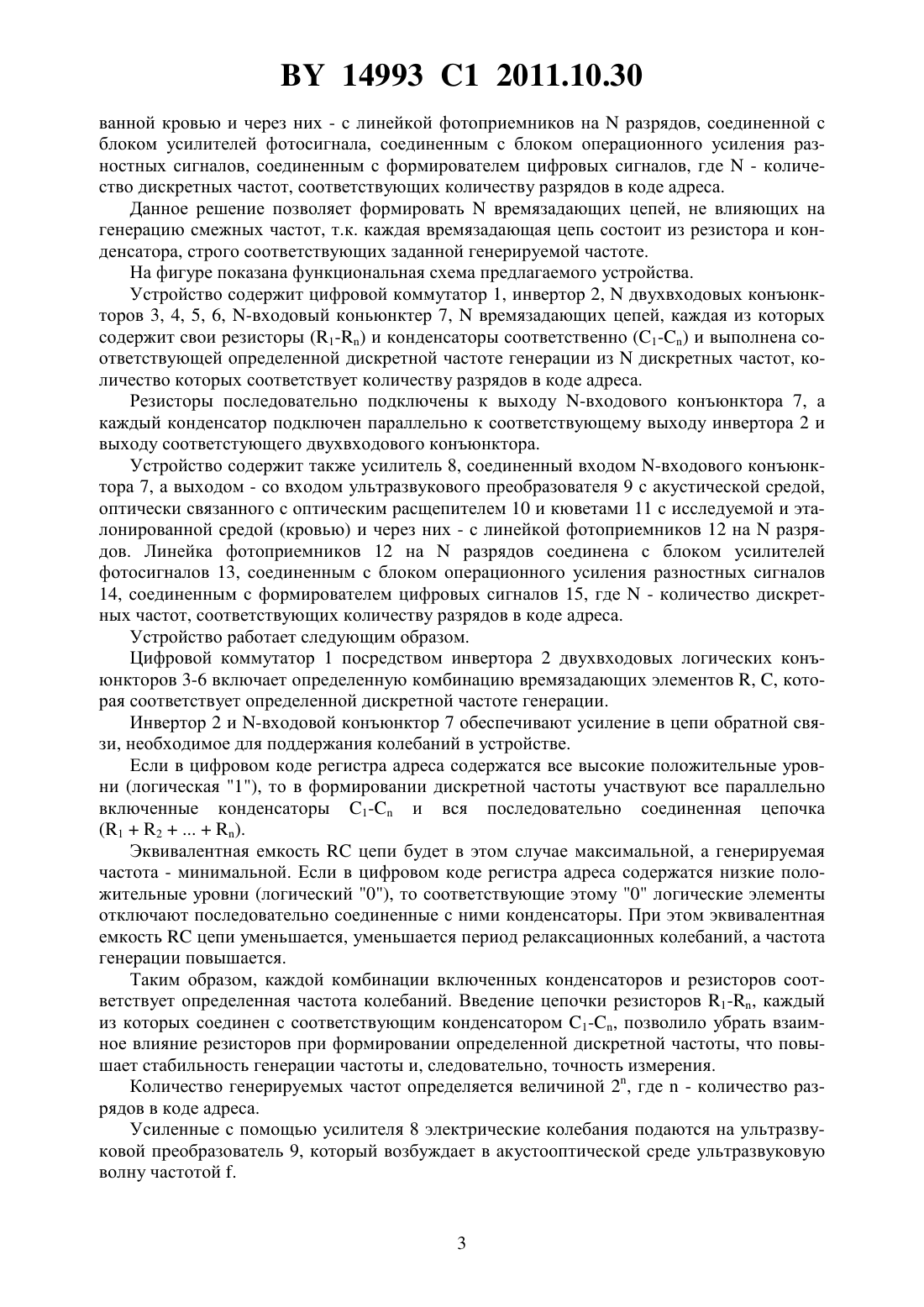

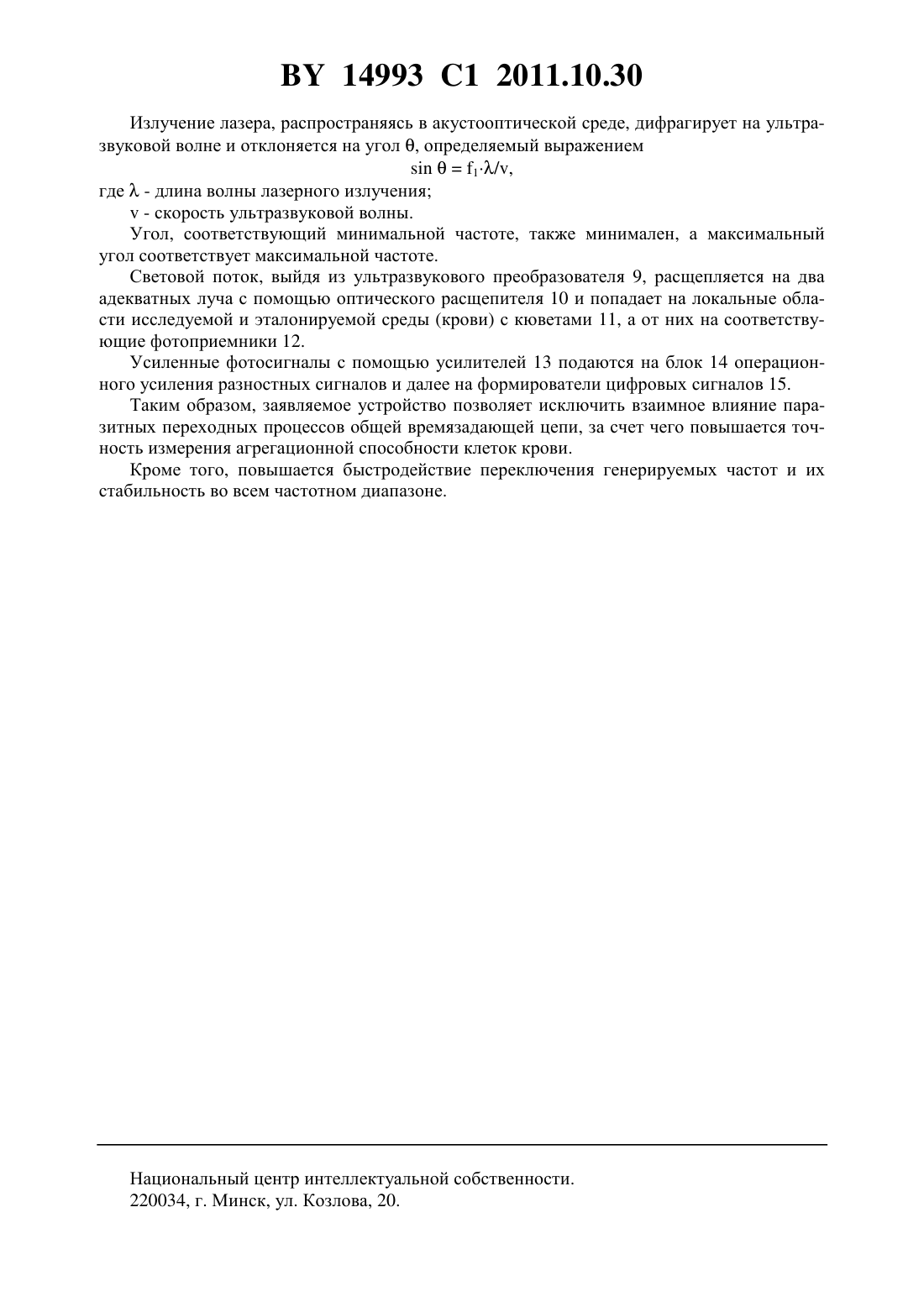

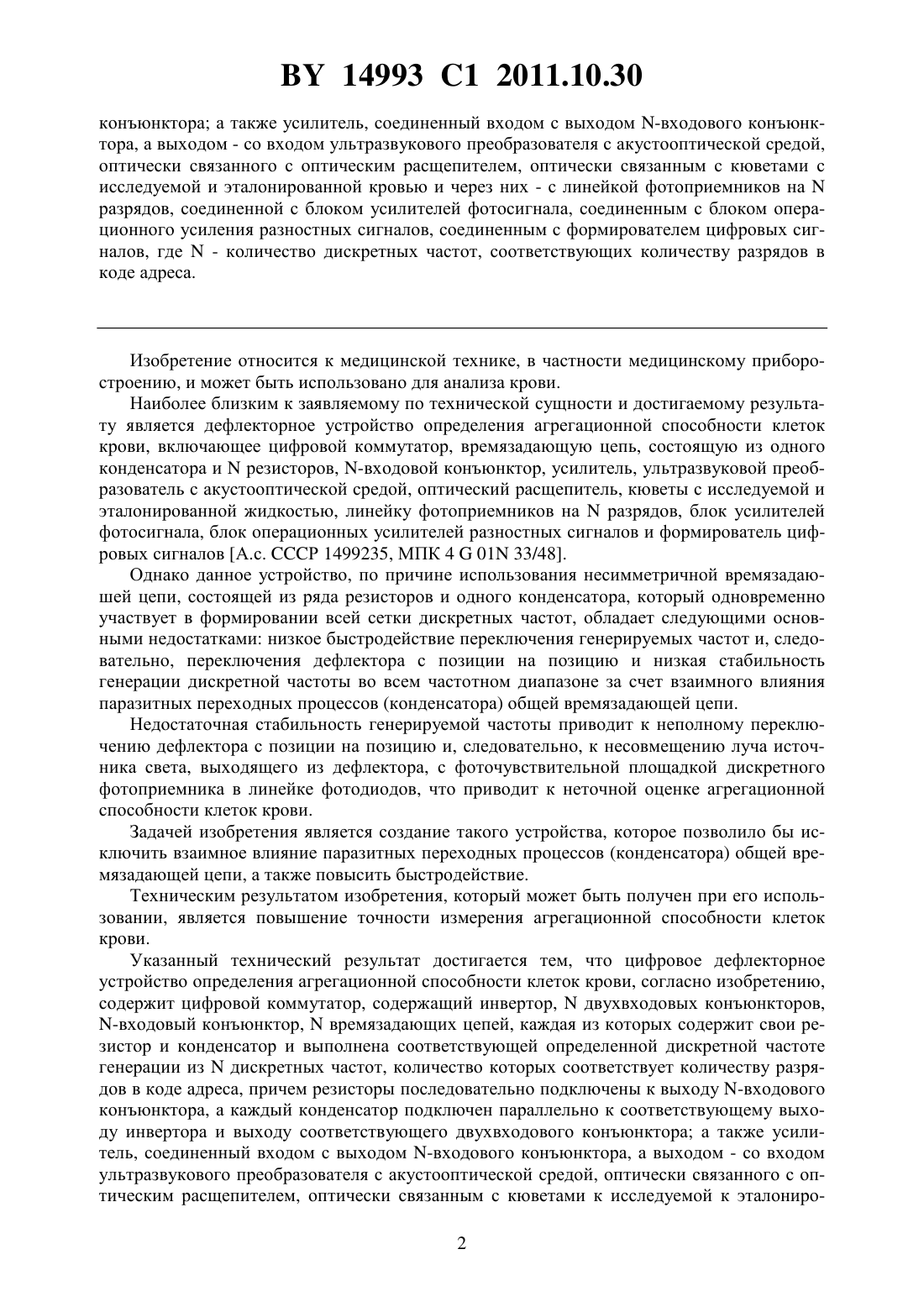

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЦИФРОВОЕ ДЕФЛЕКТОРНОЕ УСТРОЙСТВО ОПРЕДЕЛЕНИЯ АГРЕГАЦИОННОЙ СПОСОБНОСТИ КЛЕТОК КРОВИ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр Кардиология Министерства здравоохранения Республики Беларусь(72) Авторы Мрочек Александр Геннадьевич Шматин Александр Сергеевич(73) Патентообладатель Государственное учреждение Республиканский научнопрактический центр Кардиология Министерства здравоохранения Республики Беларусь(57) Цифровое дефлекторное устройство определения агрегационной способности клеток крови, содержащее цифровой коммутатор, содержащий инвертор,двухвходовых конъюнкторов, -входовый конъюнктор,времязадающих цепей, каждая из которых содержит свои резистор и конденсатор и выполнена соответствующей определенной дискретной частоте генерации издискретных частот, количество которых соответствует количеству разрядов в коде адреса, причем резисторы последовательно подключены к выходу -входового конъюнктора, а каждый конденсатор подключен параллельно к соответствующему выходу инвертора и выходу соответствующего двухвходового 14993 1 2011.10.30 конъюнктора а также усилитель, соединенный входом с выходом -входового конъюнктора, а выходом - со входом ультразвукового преобразователя с акустооптической средой,оптически связанного с оптическим расщепителем, оптически связанным с кюветами с исследуемой и эталонированной кровью и через них - с линейкой фотоприемников наразрядов, соединенной с блоком усилителей фотосигнала, соединенным с блоком операционного усиления разностных сигналов, соединенным с формирователем цифровых сигналов, где- количество дискретных частот, соответствующих количеству разрядов в коде адреса. Изобретение относится к медицинской технике, в частности медицинскому приборостроению, и может быть использовано для анализа крови. Наиболее близким к заявляемому по технической сущности и достигаемому результату является дефлекторное устройство определения агрегационной способности клеток крови, включающее цифровой коммутатор, времязадающую цепь, состоящую из одного конденсатора ирезисторов, -входовой конъюнктор, усилитель, ультразвуковой преобразователь с акустооптической средой, оптический расщепитель, кюветы с исследуемой и эталонированной жидкостью, линейку фотоприемников наразрядов, блок усилителей фотосигнала, блок операционных усилителей разностных сигналов и формирователь цифровых сигналов А.с. Р 1499235, МПК 401 33/48. Однако данное устройство, по причине использования несимметричной времязадаюшей цепи, состоящей из ряда резисторов и одного конденсатора, который одновременно участвует в формировании всей сетки дискретных частот, обладает следующими основными недостатками низкое быстродействие переключения генерируемых частот и, следовательно, переключения дефлектора с позиции на позицию и низкая стабильность генерации дискретной частоты во всем частотном диапазоне за счет взаимного влияния паразитных переходных процессов (конденсатора) общей времязадающей цепи. Недостаточная стабильность генерируемой частоты приводит к неполному переключению дефлектора с позиции на позицию и, следовательно, к несовмещению луча источника света, выходящего из дефлектора, с фоточувствительной площадкой дискретного фотоприемника в линейке фотодиодов, что приводит к неточной оценке агрегационной способности клеток крови. Задачей изобретения является создание такого устройства, которое позволило бы исключить взаимное влияние паразитных переходных процессов (конденсатора) общей времязадающей цепи, а также повысить быстродействие. Техническим результатом изобретения, который может быть получен при его использовании, является повышение точности измерения агрегационной способности клеток крови. Указанный технический результат достигается тем, что цифровое дефлекторное устройство определения агрегационной способности клеток крови, согласно изобретению,содержит цифровой коммутатор, содержащий инвертор,двухвходовых конъюнкторов,-входовый конъюнктор,времязадающих цепей, каждая из которых содержит свои резистор и конденсатор и выполнена соответствующей определенной дискретной частоте генерации издискретных частот, количество которых соответствует количеству разрядов в коде адреса, причем резисторы последовательно подключены к выходу -входового конъюнктора, а каждый конденсатор подключен параллельно к соответствующему выходу инвертора и выходу соответствующего двухвходового конъюнктора а также усилитель, соединенный входом с выходом -входового конъюнктора, а выходом - со входом ультразвукового преобразователя с акустооптической средой, оптически связанного с оптическим расщепителем, оптически связанным с кюветами к исследуемой к эталониро 2 14993 1 2011.10.30 ванной кровью и через них - с линейкой фотоприемников наразрядов, соединенной с блоком усилителей фотосигнала, соединенным с блоком операционного усиления разностных сигналов, соединенным с формирователем цифровых сигналов, где- количество дискретных частот, соответствующих количеству разрядов в коде адреса. Данное решение позволяет формироватьвремязадающих цепей, не влияющих на генерацию смежных частот, т.к. каждая времязадающая цепь состоит из резистора и конденсатора, строго соответствующих заданной генерируемой частоте. На фигуре показана функциональная схема предлагаемого устройства. Устройство содержит цифровой коммутатор 1, инвертор 2,двухвходовых конъюнкторов 3, 4, 5, 6, -входовый коньюнктер 7,времязадающих цепей, каждая из которых содержит свои резисторы (1-) и конденсаторы соответственно (1-) и выполнена соответствующей определенной дискретной частоте генерации издискретных частот, количество которых соответствует количеству разрядов в коде адреса. Резисторы последовательно подключены к выходу -входового конъюнктора 7, а каждый конденсатор подключен параллельно к соответствующему выходу инвертора 2 и выходу соответстующего двухвходового конъюнктора. Устройство содержит также усилитель 8, соединенный входом -входового конъюнктора 7, а выходом - со входом ультразвукового преобразователя 9 с акустической средой,оптически связанного с оптическим расщепителем 10 и кюветами 11 с исследуемой и эталонированной средой (кровью) и через них - с линейкой фотоприемников 12 наразрядов. Линейка фотоприемников 12 наразрядов соединена с блоком усилителей фотосигналов 13, соединенным с блоком операционного усиления разностных сигналов 14, соединенным с формирователем цифровых сигналов 15, где- количество дискретных частот, соответствующих количеству разрядов в коде адреса. Устройство работает следующим образом. Цифровой коммутатор 1 посредством инвертора 2 двухвходовых логических конъюнкторов 3-6 включает определенную комбинацию времязадающих элементов , , которая соответствует определенной дискретной частоте генерации. Инвертор 2 и -входовой конъюнктор 7 обеспечивают усиление в цепи обратной связи, необходимое для поддержания колебаний в устройстве. Если в цифровом коде регистра адреса содержатся все высокие положительные уровни (логическая 1), то в формировании дискретной частоты участвуют все параллельно включенные конденсаторы 1- и вся последовательно соединенная цепочка(12). Эквивалентная емкостьцепи будет в этом случае максимальной, а генерируемая частота - минимальной. Если в цифровом коде регистра адреса содержатся низкие положительные уровни (логический 0), то соответствующие этому 0 логические элементы отключают последовательно соединенные с ними конденсаторы. При этом эквивалентная емкостьцепи уменьшается, уменьшается период релаксационных колебаний, а частота генерации повышается. Таким образом, каждой комбинации включенных конденсаторов и резисторов соответствует определенная частота колебаний. Введение цепочки резисторов 1-, каждый из которых соединен с соответствующим конденсатором 1-, позволило убрать взаимное влияние резисторов при формировании определенной дискретной частоты, что повышает стабильность генерации частоты и, следовательно, точность измерения. Количество генерируемых частот определяется величиной 2, где- количество разрядов в коде адреса. Усиленные с помощью усилителя 8 электрические колебания подаются на ультразвуковой преобразователь 9, который возбуждает в акустооптической среде ультразвуковую волну частотой . 14993 1 2011.10.30 Излучение лазера, распространяясь в акустооптической среде, дифрагирует на ультразвуковой волне и отклоняется на угол , определяемый выражением 1/,где- длина волны лазерного излучения- скорость ультразвуковой волны. Угол, соответствующий минимальной частоте, также минимален, а максимальный угол соответствует максимальной частоте. Световой поток, выйдя из ультразвукового преобразователя 9, расщепляется на два адекватных луча с помощью оптического расщепителя 10 и попадает на локальные области исследуемой и эталонируемой среды (крови) с кюветами 11, а от них на соответствующие фотоприемники 12. Усиленные фотосигналы с помощью усилителей 13 подаются на блок 14 операционного усиления разностных сигналов и далее на формирователи цифровых сигналов 15. Таким образом, заявляемое устройство позволяет исключить взаимное влияние паразитных переходных процессов общей времязадающей цепи, за счет чего повышается точность измерения агрегационной способности клеток крови. Кроме того, повышается быстродействие переключения генерируемых частот и их стабильность во всем частотном диапазоне. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
