Калоприёмник

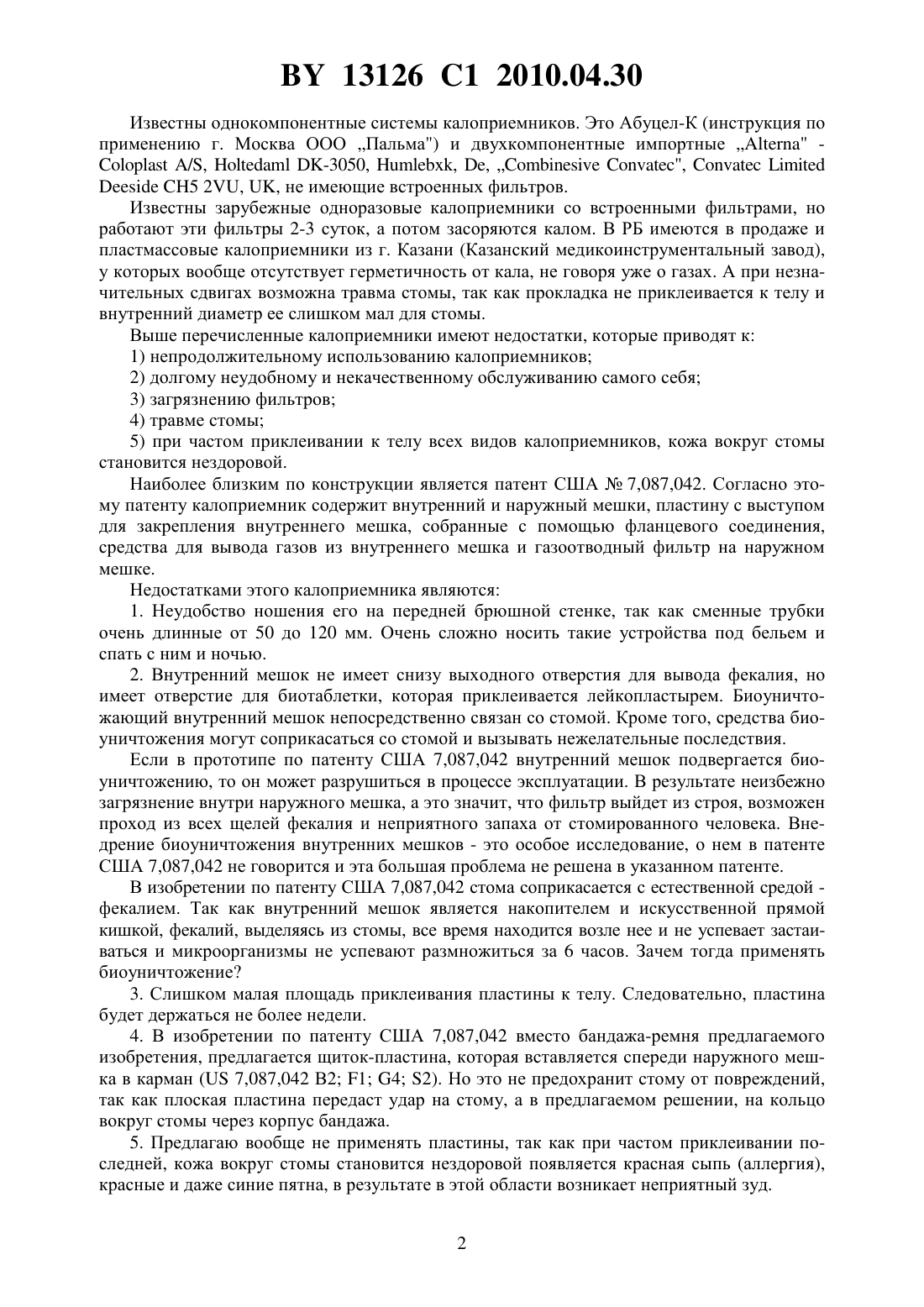

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель ПАРАСКУН Валентин Михайлович(72) Автор ПАРАСКУН Валентин Михайлович(73) Патентообладатель ПАРАСКУН Валентин Михайлович(57) 1. Калоприемник, содержащий корпус, во внутренней полости которого расположен мешок с выполненным отверстием для стомы, выполненным отверстием для выхода газов во внутреннюю полость корпуса и имеющий открытый конец с запорным устройством,при этом в торце корпуса установлено обеспечивающее его герметичность фторопластовое кольцо, в пазах которого расположен сменный газовый фильтр. 2. Калоприемник по п. 1, отличающийся тем, что снабжен прорезиненным ремнем для прижима и фиксации корпуса к телу. Фиг. 1 Изобретение относится к медицинской технике. Калоприемник применяется для сборки фекалий непроизвольно выделяющихся из противоестественного заднего прохода, расположенного на передней брюшной стенке, а также для выхода непахнущих газов через сменный фильтр. 13126 1 2010.04.30 Известны однокомпонентные системы калоприемников. Это Абуцел-К (инструкция по применению г. Москва ООО Пальма) и двухкомпонентные импортные/,-3050, , ,,5 2, , не имеющие встроенных фильтров. Известны зарубежные одноразовые калоприемники со встроенными фильтрами, но работают эти фильтры 2-3 суток, а потом засоряются калом. В РБ имеются в продаже и пластмассовые калоприемники из г. Казани (Казанский медикоинструментальный завод),у которых вообще отсутствует герметичность от кала, не говоря уже о газах. А при незначительных сдвигах возможна травма стомы, так как прокладка не приклеивается к телу и внутренний диаметр ее слишком мал для стомы. Выше перечисленные калоприемники имеют недостатки, которые приводят к 1) непродолжительному использованию калоприемников 2) долгому неудобному и некачественному обслуживанию самого себя 3) загрязнению фильтров 4) травме стомы 5) при частом приклеивании к телу всех видов калоприемников, кожа вокруг стомы становится нездоровой. Наиболее близким по конструкции является патент США 7,087,042. Согласно этому патенту калоприемник содержит внутренний и наружный мешки, пластину с выступом для закрепления внутреннего мешка, собранные с помощью фланцевого соединения,средства для вывода газов из внутреннего мешка и газоотводный фильтр на наружном мешке. Недостатками этого калоприемника являются 1. Неудобство ношения его на передней брюшной стенке, так как сменные трубки очень длинные от 50 до 120 мм. Очень сложно носить такие устройства под бельем и спать с ним и ночью. 2. Внутренний мешок не имеет снизу выходного отверстия для вывода фекалия, но имеет отверстие для биотаблетки, которая приклеивается лейкопластырем. Биоуничтожающий внутренний мешок непосредственно связан со стомой. Кроме того, средства биоуничтожения могут соприкасаться со стомой и вызывать нежелательные последствия. Если в прототипе по патенту США 7,087,042 внутренний мешок подвергается биоуничтожению, то он может разрушиться в процессе эксплуатации. В результате неизбежно загрязнение внутри наружного мешка, а это значит, что фильтр выйдет из строя, возможен проход из всех щелей фекалия и неприятного запаха от стомированного человека. Внедрение биоуничтожения внутренних мешков - это особое исследование, о нем в патенте США 7,087,042 не говорится и эта большая проблема не решена в указанном патенте. В изобретении по патенту США 7,087,042 стома соприкасается с естественной средой фекалием. Так как внутренний мешок является накопителем и искусственной прямой кишкой, фекалий, выделяясь из стомы, все время находится возле нее и не успевает застаиваться и микроорганизмы не успевают размножиться за 6 часов. Зачем тогда применять биоуничтожение 3. Слишком малая площадь приклеивания пластины к телу. Следовательно, пластина будет держаться не более недели. 4. В изобретении по патенту США 7,087,042 вместо бандажа-ремня предлагаемого изобретения, предлагается щиток-пластина, которая вставляется спереди наружного мешка в карман ( 7,087,042 В 2 1 4 2). Но это не предохранит стому от повреждений,так как плоская пластина передаст удар на стому, а в предлагаемом решении, на кольцо вокруг стомы через корпус бандажа. 5. Предлагаю вообще не применять пластины, так как при частом приклеивании последней, кожа вокруг стомы становится нездоровой появляется красная сыпь (аллергия),красные и даже синие пятна, в результате в этой области возникает неприятный зуд. 2 13126 1 2010.04.30 В основу изобретения положена задача создания конструкции калоприемника-бандажа, обеспечивающей устранение перечисленных недостатков. Нужен калоприемник, который отвечает следующим требованиям не пропускает запахи устойчив к подтеканию крепкий, легкий удобный в использовании, не раздражающий кожу. Поставленная задача решается следующим образом. В предлагаемом калоприемнике-бандаже внутренний мешок прижимается к телу торцом корпуса бандажа, а для отвода газа к фильтру сверху мешка выполнено отверстие. Кал до этого отверстия не доходит, и корпус бандажа внутри не загрязняется. Толщина стенки мешка настолько мала (0,05 мм), что при случайном смещении мешка с тела, отверстие на дне мешка не смещается от стомы, сместиться (повернуться) относительно стомы может только сам мешок. Таким образом, стома не может травмироваться. При этом кал не касается тела вокруг стомы, так как тело закрыто дном мешка и прижато торцом корпуса бандажа к телу. Это очень важно при дренаже (продолжительность до 10 секунд), если кал нормальный да и кожа на теле не раздражается. Еще одно усовершенствование заключается в том, что калоприемник-бандаж имеет сменный фильтр, прикрепленный сверху корпуса калоприемника. Собранный слоями сначала губчатое вещество непозволяющее увлажнять уголь, потом волокнистый активированный уголь и сверху тонкая сетка с мелкими отверстиями диаметром 0,5-1 мм. Еще одним отличительным признаком является наличие прорезиненного ремня для крепления бандажа к телу. При этом корпус бандажа фиксирует и прижимает малый мешок к телу. Примеры предпочтительного выполнения предлагаемого изобретения представлены на чертежах и далее в описании. На фиг. 1 изображен калоприемник-бандаж, согласно предлагаемому изобретению, общий вид в двух проекциях и с местными разрезами. На фиг. 2 изображен калоприемник-бандаж, согласно предлагаемому изобретению, вид сверху с местными разрезами. На фиг. 3 изображен корпус бандажа с ремнем - общий вид. На фиг. 4 изображен корпус бандажа с ремнем - вид сверху. На фиг. 5 изображено кольцо - базовое - общий вид. На фиг. 6 изображено кольцо - базовое - разрез по оси. Предлагаемое изобретение - калоприемник-бандаж содержит корпус бандажа 1, фторопластовое кольцо 2, активированный волокнистый уголь 3, кольцо 4 из губчатого вещества, внутренний мешок 5 из тонкого полиэтилена с отверстием для стомы на дне,латексное запорное (зажимное) кольцо 6. В верхней части корпуса-бандажа расположен сменный фильтр, состоящий из пластин, - сначала губчатого вещества 9, непозволяющего увлажнять активированный волокнистый уголь, самого выше названного угля 7 и тонкой сетки 8 с очень малыми отверстиями. Смена этих составляющих фильтра проходит через 3-4 месяца. Основной частью калоприемника-бандажа является корпус бандажа с ремнем фиг. 3 фиг. 4. Он состоит из корпуса бандажа 1, на котором выполнены литейные выступы с четырьмя пазами для крючков 10, которые держат и прижимают к телу калоприемникбандаж. Длина прорезиненного ремня 11 регулируется на левой стороне корпуса-бандажа,справой стороны конец ремня с крючками застегивается правой рукой. Фторопластовое кольцо 2 предназначено для размещения и крепления угольных прокладок 3. Калоприемник-бандаж работает следующим образом. После того как приняли душ и тщательно вымыли место вокруг стомы, сбриваем волосы вокруг нее. Затем вокруг стомы наносим клейкую пастуслоем не более 1 мм. Паста защищает кожу, уплотняя часть стомы. Раньше, в течение 5 лет, я применял (приклеивал) различные калоприемники до тех пор, пока у меня вокруг стомы не стали появляться мелкая красная сыпь, покраснение и затем посинение кожных покровов. Все эти калоприемники я сейчас не применяю, так как считаю, что частые приклеивания в течение долгого времени противоестественны и, следовательно, вредны. 3 13126 1 2010.04.30 Ставим в пазы кольца 2 две прокладки (полоски шириной 12-13 мм, длиной 310 мм) из волокнистого активированного угля и пришиваем их нитками. Для иголки с ниткой выполнены 48 отверстий диаметром 1 мм на плоскости паза кольца. Затем берем корпус бандажа и вставляем его торец во фторопластовое кольцо, наносим клей БФ-6 вокруг диаметра корпуса. Таким образом, получается герметичный калоприемник-бандаж. Если газы случайно и пройдут где-то наружу, то эти две прокладки из угля очистят газы от неприятного запаха. Вставляем вовнутрь корпуса кольцо из губчатого вещества диаметром 115 мм и толщиной 15 мм, для впитывания влаги из влажного газа. Затем малый мешок вставляем в корпус бандажа, закрыв дренажное отверстие круглой латексной резинкой 6, приклеиваем на смазку-пасту вокруг стомы мешок калоприемник, предварительно вырезав отверстие для стомы диаметром 35 мм у дна мешка. Газы,выходя из отверстия сверху внутреннего мешка, входят во внутреннюю полость корпуса бандажа. Далее газы проходят через фильтр и без запаха выходят наружу. Собираем корпус бандажа 1 с прорезиненным ремнем 11 и застегиваем его. При дренаже снимается калоприемник-бандаж. Из корпуса бандажа вынимаем кольцо из губчатого вещества. Снимается с тела приклеенный мешок с фекалием. Сняв зажимное кольцо, удаляем кал. Внутренний мешок и кольцо из губчатого вещества моются душистым мылом и просушиваются перед сном. Уголь в фильтре меняется тогда, когда при ненарушенной герметизации в соединениях калоприемника на выходе через сетку фильтра выходит неприятный запах газа. Замена угля проходит через 5-6 месяцев. Предлагаемый калоприемник-бандаж испытан, удобен в эксплуатации, пригоден к длительному использованию, не вызывает загрязнения при эксплуатации и очистке и неприятного запаха при эксплуатации. И что очень важно, данная конструкция калоприемника-бандажа позволяет часто принимать душ, так как отсутствует приклеенная пластина с круглым выступом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
