Переносной санитарно-гигиенический модуль

Номер патента: U 5258

Опубликовано: 30.04.2009

Авторы: Колотов Александр Александрович, Колотова Елена Юрьевна

Скачать PDF файл.

Текст

Смотреть все

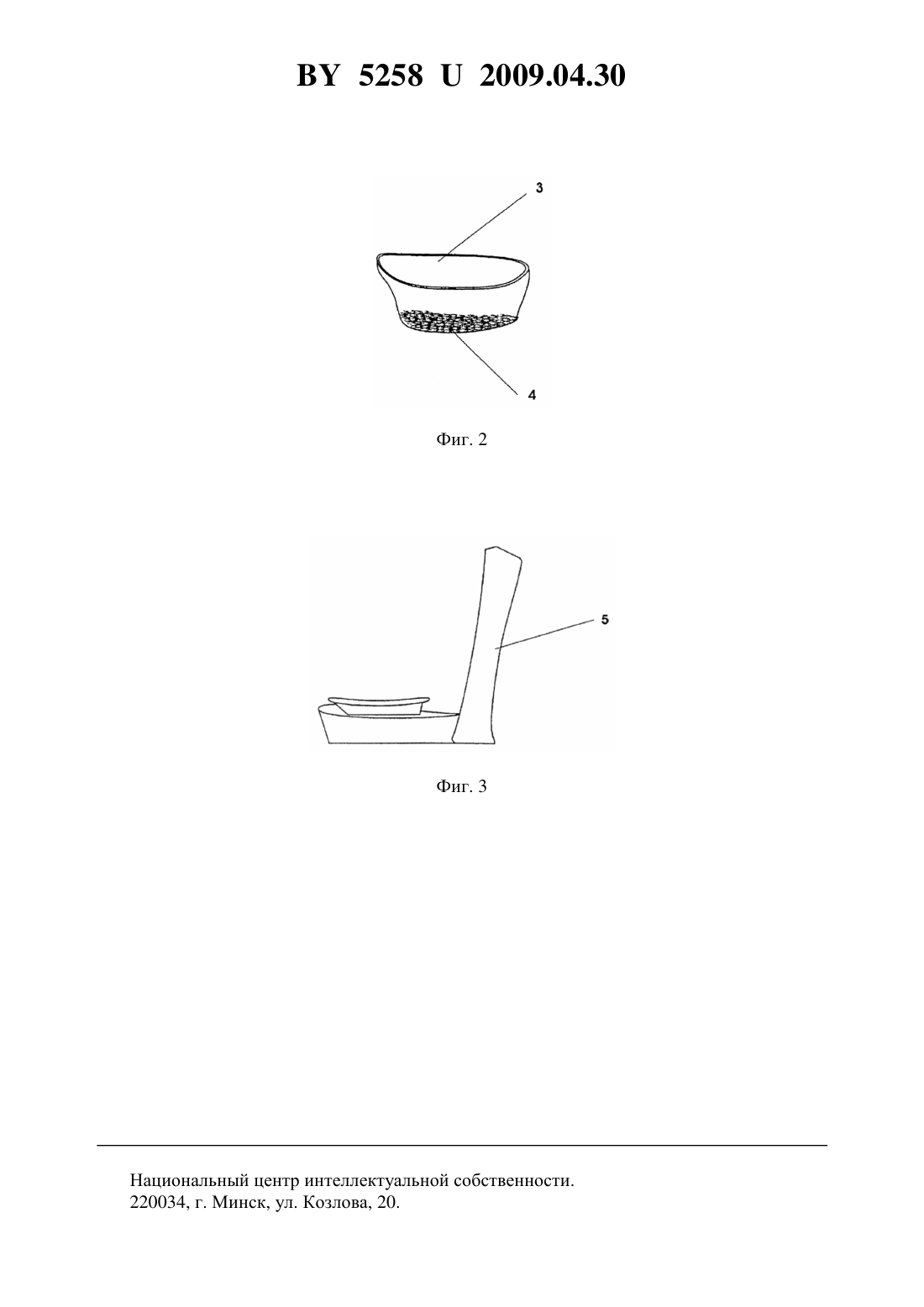

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Колотов Александр Александрович Колотова Елена Юрьевна(72) Авторы Колотов Александр Александрович Колотова Елена Юрьевна(73) Патентообладатели Колотов Александр Александрович Колотова Елена Юрьевна(57) 1. Переносной санитарно-гигиенический модуль, включающий корпус с расположенным на нем сиденьем и накопительную емкость в виде мешка для сбора отходов, отличающийся тем, что корпус модуля выполнен в виде неглубокой емкости, а мешок выполнен с внешним влагонепроницаемым слоем, при этом внутри мешка расположен слой гигроскопического впитывающего влагу наполнителя. 2. Переносной санитарно-гигиенический модуль по п. 1, отличающийся тем, что внешний слой накопительной емкости выполнен из полимерного материала. 3. Переносной санитарно-гигиенический модуль по п. 1, отличающийся тем, что модуль дополнительно снабжен детским сиденьем.(56) 1.2294684, 2007. 2.2225702, 2004. 3. Портативный туалет для автомобиля, //// 6442.,25.10.2007 (прототип). Фиг. 1 Полезная модель относится к устройствам, предназначенным для удовлетворения жизненных потребностей человека, в частности к санитарно-гигиеническому оборудованию,которое не требует для своей работы подключения или использования каких-либо систем водоснабжения, электроснабжения, канализации. 52582009.04.30 Полезная модель предназначена к применению преимущественно в индивидуальных транспортных средствах для выполнения процедур личной гигиены человека. Известно Переносное санитарно-гигиеническое устройство 1. Устройство содержит корпус, выполненный из раковины и охватывающей ее внешней оболочки, расположенное на корпусе сиденье, откидную крышку и накопительную емкость для отходов. Известен также автономный переносной туалет 2. Туалет содержит корпус, расположенное на нем сиденье с откидной крышкой, накопительную емкость для жидких отходов и сменную накопительную емкость для плотных отходов и замки, отличающийся корпус выполнен из двух оболочек - внутренней в виде вертикального патрубка и охватывающей его внешней. Сиденье и крышка снабжены замком, стягивающим смежные их поверхности. Под сиденьем внутри патрубка расположена чаша, состоящая из двух опрокидывающихся относительно своих горизонтальных осей получаш. Получаши соединены с механизмом опрокидывания, а под ними расположен отделитель жидкости от плотных отходов. Отделитель выполнен в виде жесткой емкости с отверстиями, выходящими в емкость для жидких отходов. В жесткую емкость вставлена сменная накопительная емкость для плотных отходов, выполненная в виде мешка из пропускающего влагу материала. Мешок является тарой окончательной переработки накопленных в нем полуфабрикатов плотных отходов и готового продукта из последних. Наиболее близким по технической сущности к заявляемой полезной модели можно отнести портативный туалет для автомобиля 3. Туалет представляет собой переносной санитарно-гигиенический модуль, включающий корпус с расположенным в нем сиденьем,пакет для сбора отходов и абсорбирующий элемент. Абсорбирующие элементы (материалы) применяются для быстрой и эффективной чистки любых поверхностей и емкостей. Задачей полезной модели является разработка переносного санитарно-гигиенического модуля для автомобильного транспорта. Техническим результатом разработанной полезной модели является простота конструкции и использования санитарно-гигиенического модуля, а также обеспечение оптимальной санитарно-гигиенической обстановки за счет наличия гигроскопического впитывающего влагу наполнителя внутри мешка для сбора отходов. Переносной санитарно-гигиенический модуль представляет собой корпус в виде неглубокой емкости с расположенным на нем сиденьем и сменного мешка для отходов,внешний слой которого выполнен из влагонепроницаемого полимерного материала. Внутри мешка расположен слой гигроскопического впитывающего влагу наполнителя. Корпус с расположенным на нем сиденьем выполнен в виде неглубокой, но достаточно широкой емкости с небольшой высотой для удобства его размещения на сиденье автомобиля и предотвращения переворачивания модуля. Модуль дополнительно может быть снабжен детским сиденьем. На фиг. 1-3 представлен схематический вид переносного санитарно-гигиенического модуля, где 1 - сиденье, 2 - неглубокая емкость модуля, 3 - сменная накопительная емкость-мешка 4 - слой абсорбирующего материала 5 - сиденье автомобиля Применение переносного санитарно-гигиенического модуля осуществляется следующим образом. Перед началом использования сменную накопительную емкость-мешок 3 в раскрытом виде размещают в неглубокой емкости модуля 2, далее санитарно-гигиенический модуль с сиденьем 1 размещают на автомобильном сиденье 5, после чего можно воспользоваться санитарно-гигиеническим модулем для осуществления физиологических потребностей. Далее использованную накопительную емкость-мешок 3 с отработанным абсорбирующим материалом 4 завязывают, извлекают из емкости модуля 2 и отправляют на утилизацию, а санитарно-гигиенический модуль заправляют новой сменной накопительной емкостью-мешком 3 для последующего использования. При необходимости, в процессе использования санитарно-гигиенического модуля, сиденье 1 меняют на вариант в детском исполнении, которое входит в комплект модуля. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: A47K 11/00

Метки: санитарно-гигиенический, модуль, переносной
