Закрытый склад для сыпучих материалов

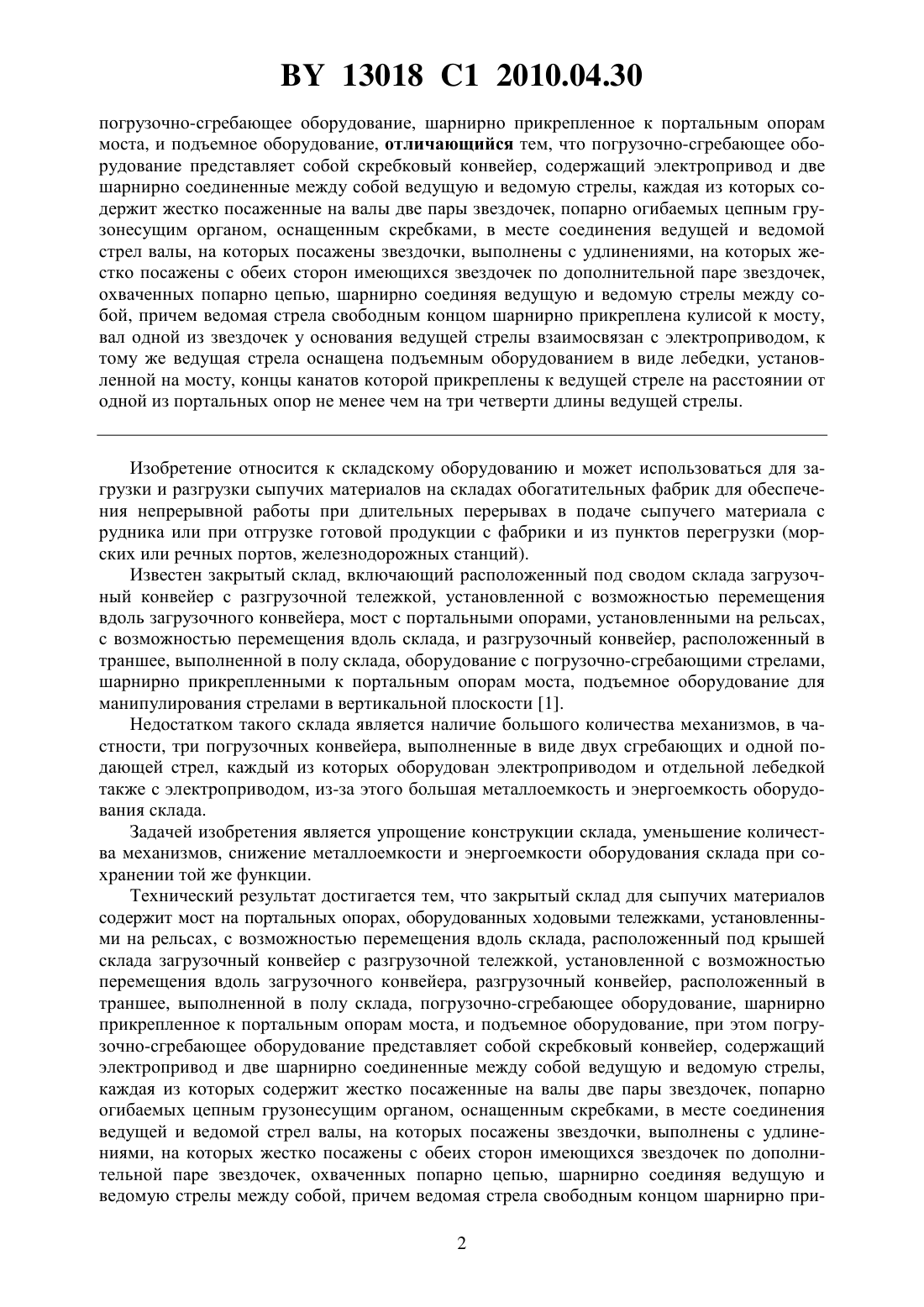

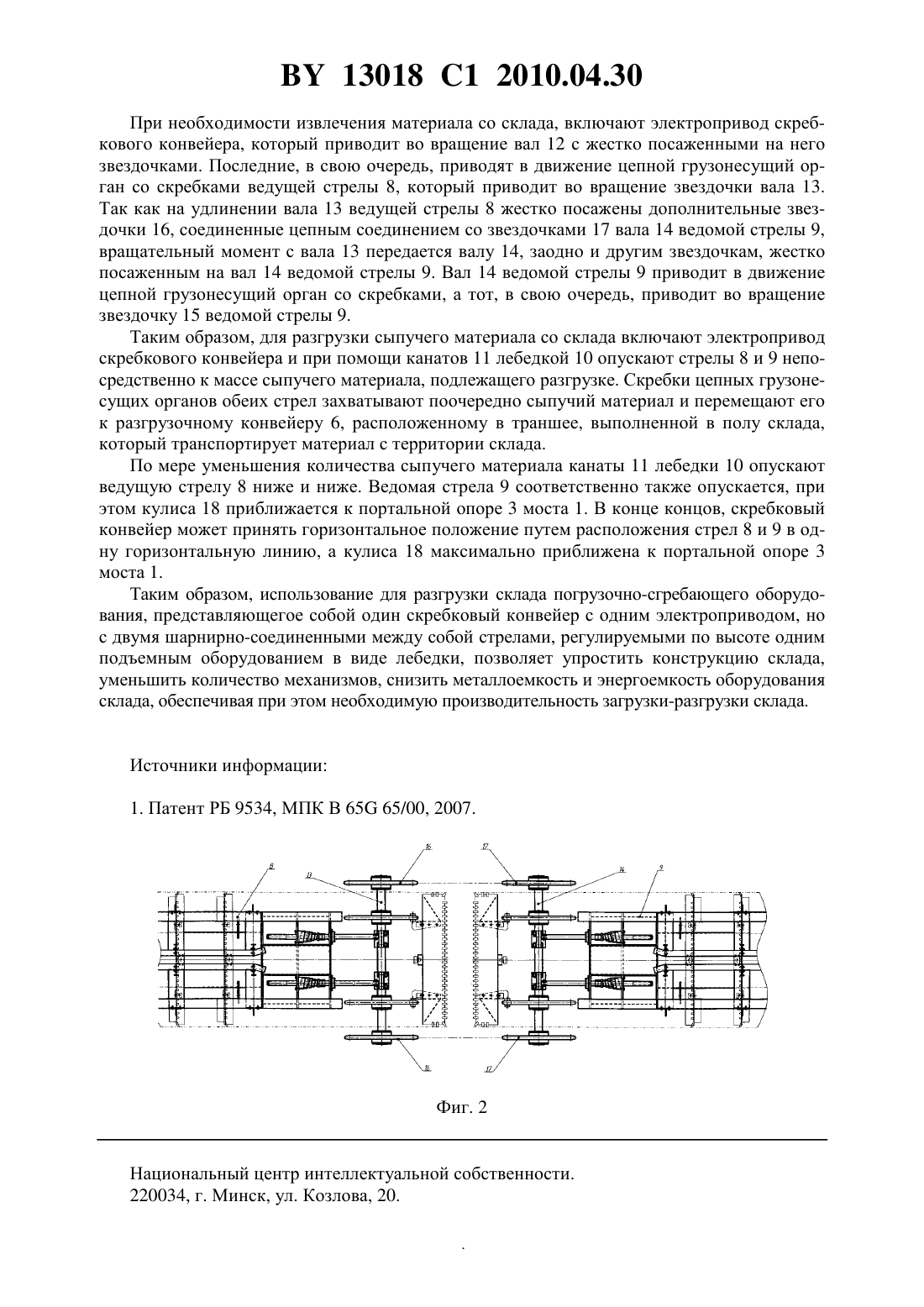

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАКРЫТЫЙ СКЛАД ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Прушак Виктор Яковлевич Конопляник Иван Анатольевич Лапутько Адам Петрович Шаповалов Валерий Иванович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Закрытый склад для сыпучих материалов, содержащий мост на портальных опорах,оборудованных ходовыми тележками, установленными на рельсах, с возможностью перемещения вдоль склада, расположенный под крышей склада загрузочный конвейер с разгрузочной тележкой, установленной с возможностью перемещения вдоль загрузочного конвейера, разгрузочный конвейер, расположенный в траншее, выполненной в полу склада, Фиг. 1 13018 1 2010.04.30 погрузочно-сгребающее оборудование, шарнирно прикрепленное к портальным опорам моста, и подъемное оборудование, отличающийся тем, что погрузочно-сгребающее оборудование представляет собой скребковый конвейер, содержащий электропривод и две шарнирно соединенные между собой ведущую и ведомую стрелы, каждая из которых содержит жестко посаженные на валы две пары звездочек, попарно огибаемых цепным грузонесущим органом, оснащенным скребками, в месте соединения ведущей и ведомой стрел валы, на которых посажены звездочки, выполнены с удлинениями, на которых жестко посажены с обеих сторон имеющихся звездочек по дополнительной паре звездочек,охваченных попарно цепью, шарнирно соединяя ведущую и ведомую стрелы между собой, причем ведомая стрела свободным концом шарнирно прикреплена кулисой к мосту,вал одной из звездочек у основания ведущей стрелы взаимосвязан с электроприводом, к тому же ведущая стрела оснащена подъемным оборудованием в виде лебедки, установленной на мосту, концы канатов которой прикреплены к ведущей стреле на расстоянии от одной из портальных опор не менее чем на три четверти длины ведущей стрелы. Изобретение относится к складскому оборудованию и может использоваться для загрузки и разгрузки сыпучих материалов на складах обогатительных фабрик для обеспечения непрерывной работы при длительных перерывах в подаче сыпучего материала с рудника или при отгрузке готовой продукции с фабрики и из пунктов перегрузки (морских или речных портов, железнодорожных станций). Известен закрытый склад, включающий расположенный под сводом склада загрузочный конвейер с разгрузочной тележкой, установленной с возможностью перемещения вдоль загрузочного конвейера, мост с портальными опорами, установленными на рельсах,с возможностью перемещения вдоль склада, и разгрузочный конвейер, расположенный в траншее, выполненной в полу склада, оборудование с погрузочно-сгребающими стрелами,шарнирно прикрепленными к портальным опорам моста, подъемное оборудование для манипулирования стрелами в вертикальной плоскости 1. Недостатком такого склада является наличие большого количества механизмов, в частности, три погрузочных конвейера, выполненные в виде двух сгребающих и одной подающей стрел, каждый из которых оборудован электроприводом и отдельной лебедкой также с электроприводом, из-за этого большая металлоемкость и энергоемкость оборудования склада. Задачей изобретения является упрощение конструкции склада, уменьшение количества механизмов, снижение металлоемкости и энергоемкости оборудования склада при сохранении той же функции. Технический результат достигается тем, что закрытый склад для сыпучих материалов содержит мост на портальных опорах, оборудованных ходовыми тележками, установленными на рельсах, с возможностью перемещения вдоль склада, расположенный под крышей склада загрузочный конвейер с разгрузочной тележкой, установленной с возможностью перемещения вдоль загрузочного конвейера, разгрузочный конвейер, расположенный в траншее, выполненной в полу склада, погрузочно-сгребающее оборудование, шарнирно прикрепленное к портальным опорам моста, и подъемное оборудование, при этом погрузочно-сгребающее оборудование представляет собой скребковый конвейер, содержащий электропривод и две шарнирно соединенные между собой ведущую и ведомую стрелы,каждая из которых содержит жестко посаженные на валы две пары звездочек, попарно огибаемых цепным грузонесущим органом, оснащенным скребками, в месте соединения ведущей и ведомой стрел валы, на которых посажены звездочки, выполнены с удлинениями, на которых жестко посажены с обеих сторон имеющихся звездочек по дополнительной паре звездочек, охваченных попарно цепью, шарнирно соединяя ведущую и ведомую стрелы между собой, причем ведомая стрела свободным концом шарнирно при 2 13018 1 2010.04.30 креплена кулисой к мосту, вал одной из звездочек у основания ведущей стрелы взаимосвязан с электроприводом, к тому же ведущая стрела оснащена подъемным оборудованием в виде лебедки, установленной на мосту, концы канатов которой прикреплены к ведущей стреле на расстоянии от одной из портальных опор не менее чем на три четверти длины ведущей стрелы. На фиг. 1 изображен общий вид предлагаемого склада на фиг. 2 - вид сверху узла соединения ведущей и ведомой стрел. Закрытый склад для сыпучих материалов содержит мост 1 на портальных опорах 2 и 3,расположенный под крышей склада загрузочный конвейер 4 с разгрузочной тележкой 5,установленной с возможностью перемещения вдоль конвейера 4, погрузочно-сгребающее оборудование со стрелами 8 и 9, шарнирно прикрепленными к портальным опорам 2 и 3 моста 1, и разгрузочный конвейер 6, расположенный в траншее, выполненной в полу склада. Обе портальные опоры 2 и 3 моста 1 оборудованы ходовыми тележками, снабженными приводами передвижения и установленными на рельсах. Загрузочный ленточный конвейер 4 размещен на платформе, подвешенной к своду склада над мостом 1. На загрузочном конвейере 4 смонтирована с возможностью перемещения вдоль него разгрузочная тележка 5, имеющая течку 7 с двумя рукавами, огибающими став загрузочного конвейера 4. Грузонесущая ветвь ленты загрузочного конвейера 4 запасована вокруг обводных барабанов разгрузочной тележки 5. Разгрузочная тележка 5 имеет независимый привод перемещения с дистанционным управлением. Погрузочно-сгребающее оборудование представляет собой скребковый конвейер с электроприводом и двумя шарнирно соединенными между собой ведущей 8 и ведомой 9 стрелами. Ведущая стрела 8 конвейера шарнирно прикреплена к портальной опоре 2 моста 1 и оснащена подъемным оборудованием с возможностью поворота в горизонтальной плоскости. Подъемное оборудование выполнено в виде лебедки 10, установленной на мосту 1, канаты 11 которой прикреплены к ставу ведущей стрелы 8 конвейера на расстоянии от портальной опоры 2 не менее чем на три четверти длины стрелы 8. Каждая стрела 8 и 9 имеет с обоих концов звездочки, огибаемые цепным грузонесущим органом со скребками. Звездочки жестко сидят на валах 12, 13, 14, 15. На валах 13 и 14 стрел 2 и 3 жестко посажена дополнительная пара звездочек 16 и 17. Звездочки 16 ведущей стрелы 8 соединены со звездочками 17 ведомой стрелы 9 цепным соединением с возможностью передачи вращательного момента с вала 13 на вал 14. Вал 15 ведомой стрелы 9 шарнирно соединен с кулисой 18, закрепленной на портальной опоре 3. Закрытый склад для сыпучих материалов работает следующим образом. Сыпучий материал поступает на загрузочный конвейер 4, установленный на платформе, подвешенной к своду склада над мостом 1. Разгрузочную тележку 5, установленную на ставе загрузочного конвейера 4, передвигают при помощи дистанционного управления вдоль загрузочного конвейера 4 к месту разгрузки. Сыпучий материал транспортируется по грузонесущей ветви ленты загрузочного конвейера 4 до разгрузочной тележки 5 и, благодаря запасовке ленты за ее обводные барабаны, попадает в течку с двумя рукавами, огибающими став загрузочного конвейера 4, и через них сыплется на пол закрытого склада,где и хранится до востребования. При заполнении склада ведущая стрела 8 скребкового конвейера одним концом шарнирно присоединена к портальной опоре 2 моста 1, а второй конец максимально приподнят канатами 11 лебедки 10 к своду склада. Поскольку ведомая стрела 9 одним концом шарнирно соединена с ведущей стрелой 8, а другим - с кулисой 18, прикрепленной к портальной опоре 3 моста 1, один ее конец, соединенный с ведущей стрелой 8, также максимально приподнят к своду склада. Грузоподъемность лебедки 10 рассчитана на удержание конца ведущей стрелы 8 и присоединенного к ней конца ведомой стрелы 9. 13018 1 2010.04.30 При необходимости извлечения материала со склада, включают электропривод скребкового конвейера, который приводит во вращение вал 12 с жестко посаженными на него звездочками. Последние, в свою очередь, приводят в движение цепной грузонесущий орган со скребками ведущей стрелы 8, который приводит во вращение звездочки вала 13. Так как на удлинении вала 13 ведущей стрелы 8 жестко посажены дополнительные звездочки 16, соединенные цепным соединением со звездочками 17 вала 14 ведомой стрелы 9,вращательный момент с вала 13 передается валу 14, заодно и другим звездочкам, жестко посаженным на вал 14 ведомой стрелы 9. Вал 14 ведомой стрелы 9 приводит в движение цепной грузонесущий орган со скребками, а тот, в свою очередь, приводит во вращение звездочку 15 ведомой стрелы 9. Таким образом, для разгрузки сыпучего материала со склада включают электропривод скребкового конвейера и при помощи канатов 11 лебедкой 10 опускают стрелы 8 и 9 непосредственно к массе сыпучего материала, подлежащего разгрузке. Скребки цепных грузонесущих органов обеих стрел захватывают поочередно сыпучий материал и перемещают его к разгрузочному конвейеру 6, расположенному в траншее, выполненной в полу склада,который транспортирует материал с территории склада. По мере уменьшения количества сыпучего материала канаты 11 лебедки 10 опускают ведущую стрелу 8 ниже и ниже. Ведомая стрела 9 соответственно также опускается, при этом кулиса 18 приближается к портальной опоре 3 моста 1. В конце концов, скребковый конвейер может принять горизонтальное положение путем расположения стрел 8 и 9 в одну горизонтальную линию, а кулиса 18 максимально приближена к портальной опоре 3 моста 1. Таким образом, использование для разгрузки склада погрузочно-сгребающего оборудования, представляющегое собой один скребковый конвейер с одним электроприводом, но с двумя шарнирно-соединенными между собой стрелами, регулируемыми по высоте одним подъемным оборудованием в виде лебедки, позволяет упростить конструкцию склада,уменьшить количество механизмов, снизить металлоемкость и энергоемкость оборудования склада, обеспечивая при этом необходимую производительность загрузки-разгрузки склада. Источники информации 1. Патент РБ 9534, МПК В 65 65/00, 2007. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
