Вибропневмосепаратор для сыпучего продукта

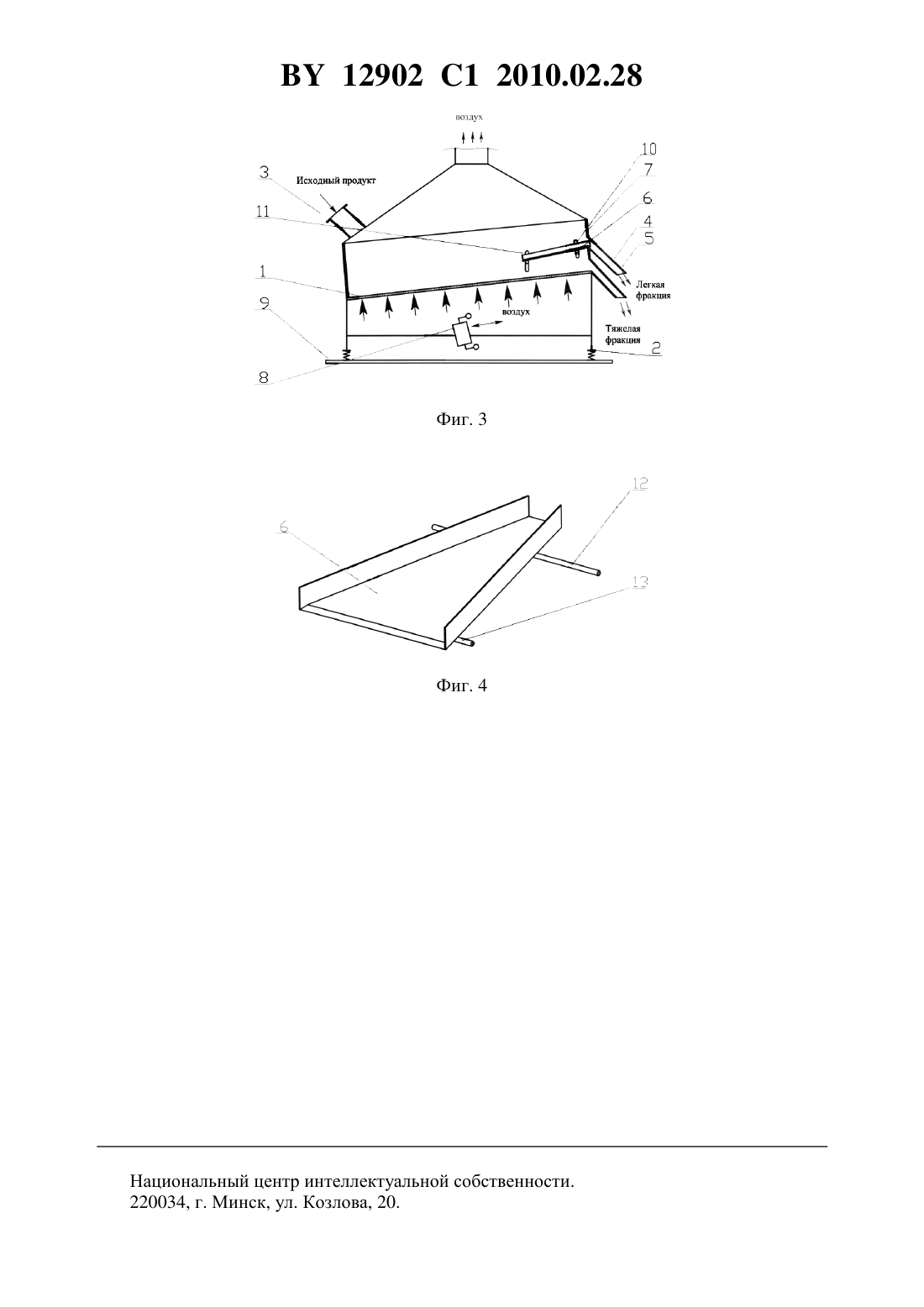

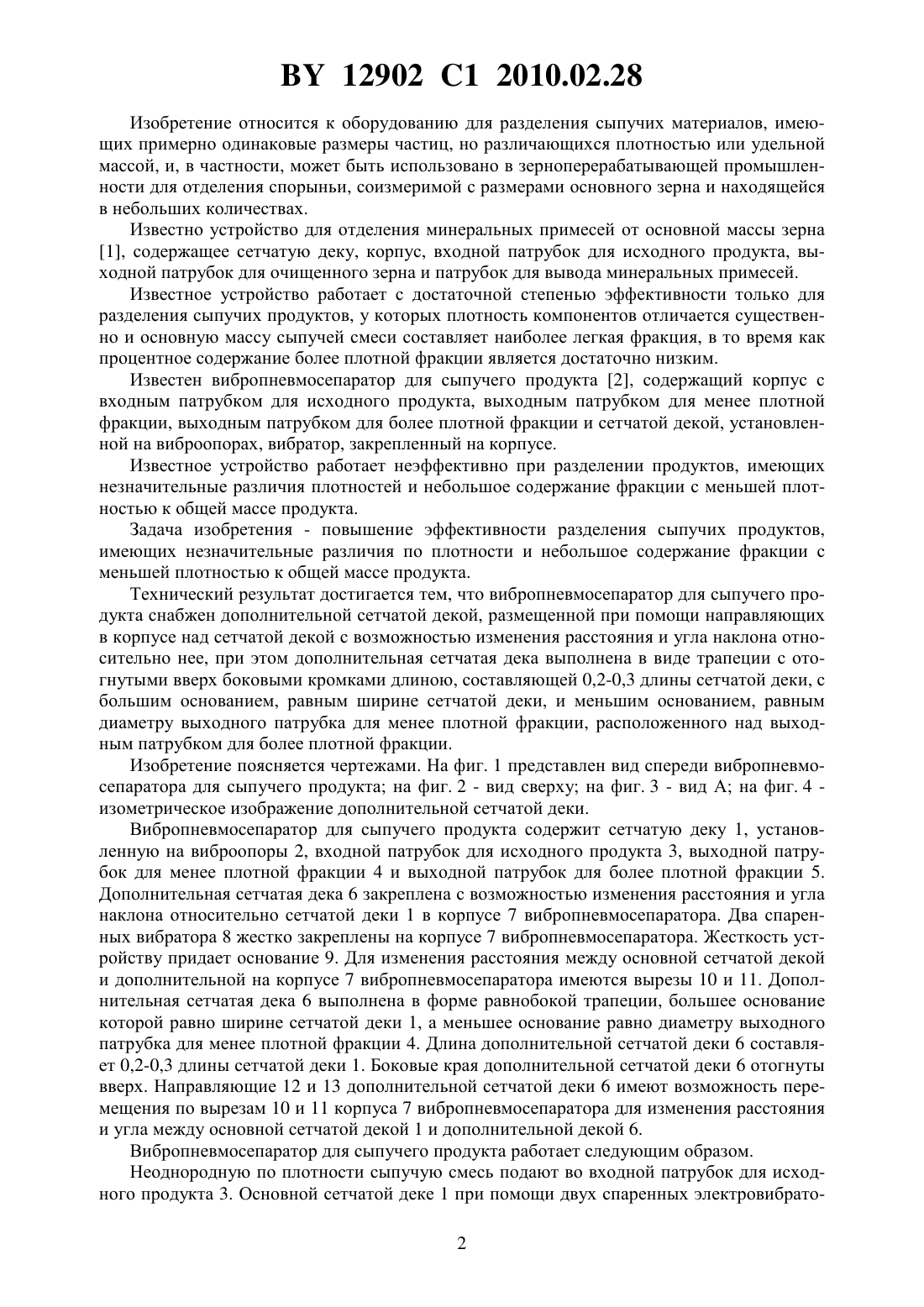

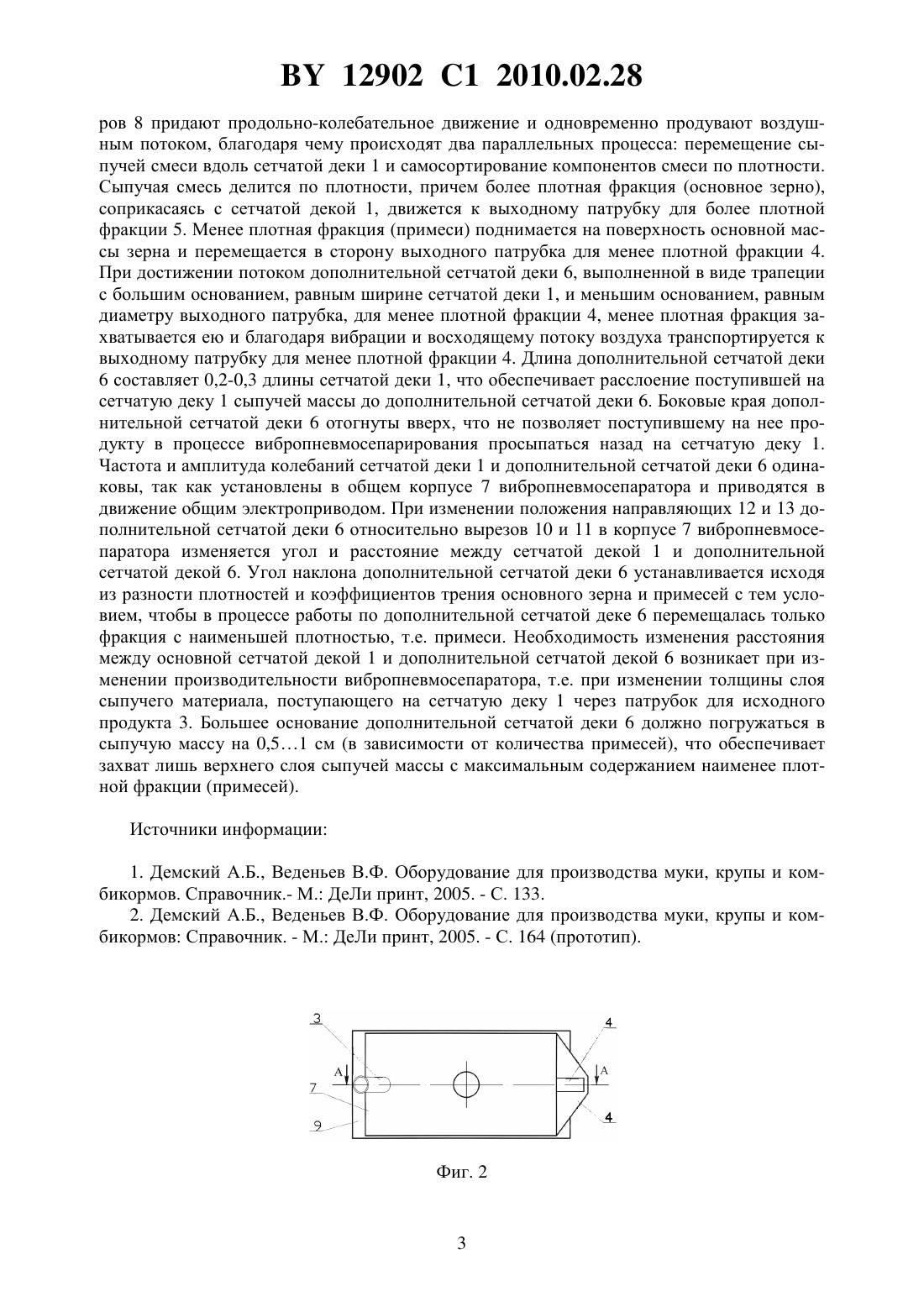

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВИБРОПНЕВМОСЕПАРАТОР ДЛЯ СЫПУЧЕГО ПРОДУКТА(71) Заявитель Учреждение образования Могилевский государственный университет продовольствия(72) Авторы Иванов Александр Васильевич Поздняков Владимир Михайлович(73) Патентообладатель Учреждение образования Могилевский государственный университет продовольствия(56) ДЕМСКИЙ А.Б. и др. Оборудование для производства муки, крупы и комбикормов Справочник. - М. ДеЛи принт, 2005. - С. 164.1207487 , 1986.2183514 1, 2002.2001706 1, 1993.75105 2, 2006.(57) Вибропневмосепаратор для сыпучего продукта, содержащий корпусвходным патрубком для исходного продукта, выходным патрубком для менее плотной фракции, выходным патрубком для более плотной фракции и сетчатой декой, установленной на виброопорах вибратор, закрепленный на корпусе, отличающийся тем, что снабжен дополнительной сетчатой декой, размещенной при помощи направляющих в корпусе над сетчатой декой с возможностью изменения расстояния и угла наклона относительно нее,при этом дополнительная сетчатая дека выполнена в виде трапеции с отогнутыми вверх боковыми кромками длиною, составляющей 0,2-0,3 длины сетчатой деки, с большим основанием, равным ширине сетчатой деки, и меньшим основанием, равным диаметру выходного патрубка для менее плотной фракции, расположенного над выходным патрубком для более плотной фракции. 12902 1 2010.02.28 Изобретение относится к оборудованию для разделения сыпучих материалов, имеющих примерно одинаковые размеры частиц, но различающихся плотностью или удельной массой, и, в частности, может быть использовано в зерноперерабатывающей промышленности для отделения спорыньи, соизмеримой с размерами основного зерна и находящейся в небольших количествах. Известно устройство для отделения минеральных примесей от основной массы зерна 1, содержащее сетчатую деку, корпус, входной патрубок для исходного продукта, выходной патрубок для очищенного зерна и патрубок для вывода минеральных примесей. Известное устройство работает с достаточной степенью эффективности только для разделения сыпучих продуктов, у которых плотность компонентов отличается существенно и основную массу сыпучей смеси составляет наиболее легкая фракция, в то время как процентное содержание более плотной фракции является достаточно низким. Известен вибропневмосепаратор для сыпучего продукта 2, содержащий корпус с входным патрубком для исходного продукта, выходным патрубком для менее плотной фракции, выходным патрубком для более плотной фракции и сетчатой декой, установленной на виброопорах, вибратор, закрепленный на корпусе. Известное устройство работает неэффективно при разделении продуктов, имеющих незначительные различия плотностей и небольшое содержание фракции с меньшей плотностью к общей массе продукта. Задача изобретения - повышение эффективности разделения сыпучих продуктов,имеющих незначительные различия по плотности и небольшое содержание фракции с меньшей плотностью к общей массе продукта. Технический результат достигается тем, что вибропневмосепаратор для сыпучего продукта снабжен дополнительной сетчатой декой, размещенной при помощи направляющих в корпусе над сетчатой декой с возможностью изменения расстояния и угла наклона относительно нее, при этом дополнительная сетчатая дека выполнена в виде трапеции с отогнутыми вверх боковыми кромками длиною, составляющей 0,2-0,3 длины сетчатой деки, с большим основанием, равным ширине сетчатой деки, и меньшим основанием, равным диаметру выходного патрубка для менее плотной фракции, расположенного над выходным патрубком для более плотной фракции. Изобретение поясняется чертежами. На фиг. 1 представлен вид спереди вибропневмосепаратора для сыпучего продукта на фиг. 2 - вид сверху на фиг. 3 - вид А на фиг. 4 изометрическое изображение дополнительной сетчатой деки. Вибропневмосепаратор для сыпучего продукта содержит сетчатую деку 1, установленную на виброопоры 2, входной патрубок для исходного продукта 3, выходной патрубок для менее плотной фракции 4 и выходной патрубок для более плотной фракции 5. Дополнительная сетчатая дека 6 закреплена с возможностью изменения расстояния и угла наклона относительно сетчатой деки 1 в корпусе 7 вибропневмосепаратора. Два спаренных вибратора 8 жестко закреплены на корпусе 7 вибропневмосепаратора. Жесткость устройству придает основание 9. Для изменения расстояния между основной сетчатой декой и дополнительной на корпусе 7 вибропневмосепаратора имеются вырезы 10 и 11. Дополнительная сетчатая дека 6 выполнена в форме равнобокой трапеции, большее основание которой равно ширине сетчатой деки 1, а меньшее основание равно диаметру выходного патрубка для менее плотной фракции 4. Длина дополнительной сетчатой деки 6 составляет 0,2-0,3 длины сетчатой деки 1. Боковые края дополнительной сетчатой деки 6 отогнуты вверх. Направляющие 12 и 13 дополнительной сетчатой деки 6 имеют возможность перемещения по вырезам 10 и 11 корпуса 7 вибропневмосепаратора для изменения расстояния и угла между основной сетчатой декой 1 и дополнительной декой 6. Вибропневмосепаратор для сыпучего продукта работает следующим образом. Неоднородную по плотности сыпучую смесь подают во входной патрубок для исходного продукта 3. Основной сетчатой деке 1 при помощи двух спаренных электровибрато 2 12902 1 2010.02.28 ров 8 придают продольно-колебательное движение и одновременно продувают воздушным потоком, благодаря чему происходят два параллельных процесса перемещение сыпучей смеси вдоль сетчатой деки 1 и самосортирование компонентов смеси по плотности. Сыпучая смесь делится по плотности, причем более плотная фракция (основное зерно),соприкасаясь с сетчатой декой 1, движется к выходному патрубку для более плотной фракции 5. Менее плотная фракция (примеси) поднимается на поверхность основной массы зерна и перемещается в сторону выходного патрубка для менее плотной фракции 4. При достижении потоком дополнительной сетчатой деки 6, выполненной в виде трапеции с большим основанием, равным ширине сетчатой деки 1, и меньшим основанием, равным диаметру выходного патрубка, для менее плотной фракции 4, менее плотная фракция захватывается ею и благодаря вибрации и восходящему потоку воздуха транспортируется к выходному патрубку для менее плотной фракции 4. Длина дополнительной сетчатой деки 6 составляет 0,2-0,3 длины сетчатой деки 1, что обеспечивает расслоение поступившей на сетчатую деку 1 сыпучей массы до дополнительной сетчатой деки 6. Боковые края дополнительной сетчатой деки 6 отогнуты вверх, что не позволяет поступившему на нее продукту в процессе вибропневмосепарирования просыпаться назад на сетчатую деку 1. Частота и амплитуда колебаний сетчатой деки 1 и дополнительной сетчатой деки 6 одинаковы, так как установлены в общем корпусе 7 вибропневмосепаратора и приводятся в движение общим электроприводом. При изменении положения направляющих 12 и 13 дополнительной сетчатой деки 6 относительно вырезов 10 и 11 в корпусе 7 вибропневмосепаратора изменяется угол и расстояние между сетчатой декой 1 и дополнительной сетчатой декой 6. Угол наклона дополнительной сетчатой деки 6 устанавливается исходя из разности плотностей и коэффициентов трения основного зерна и примесей с тем условием, чтобы в процессе работы по дополнительной сетчатой деке 6 перемещалась только фракция с наименьшей плотностью, т.е. примеси. Необходимость изменения расстояния между основной сетчатой декой 1 и дополнительной сетчатой декой 6 возникает при изменении производительности вибропневмосепаратора, т.е. при изменении толщины слоя сыпучего материала, поступающего на сетчатую деку 1 через патрубок для исходного продукта 3. Большее основание дополнительной сетчатой деки 6 должно погружаться в сыпучую массу на 0,51 см (в зависимости от количества примесей), что обеспечивает захват лишь верхнего слоя сыпучей массы с максимальным содержанием наименее плотной фракции (примесей). Источники информации 1. Демский А.Б., Веденьев В.Ф. Оборудование для производства муки, крупы и комбикормов. Справочник.- М. ДеЛи принт, 2005. - С. 133. 2. Демский А.Б., Веденьев В.Ф. Оборудование для производства муки, крупы и комбикормов Справочник. - М. ДеЛи принт, 2005. - С. 164 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
