Устройство для разделения сыпучих продуктов по плотности

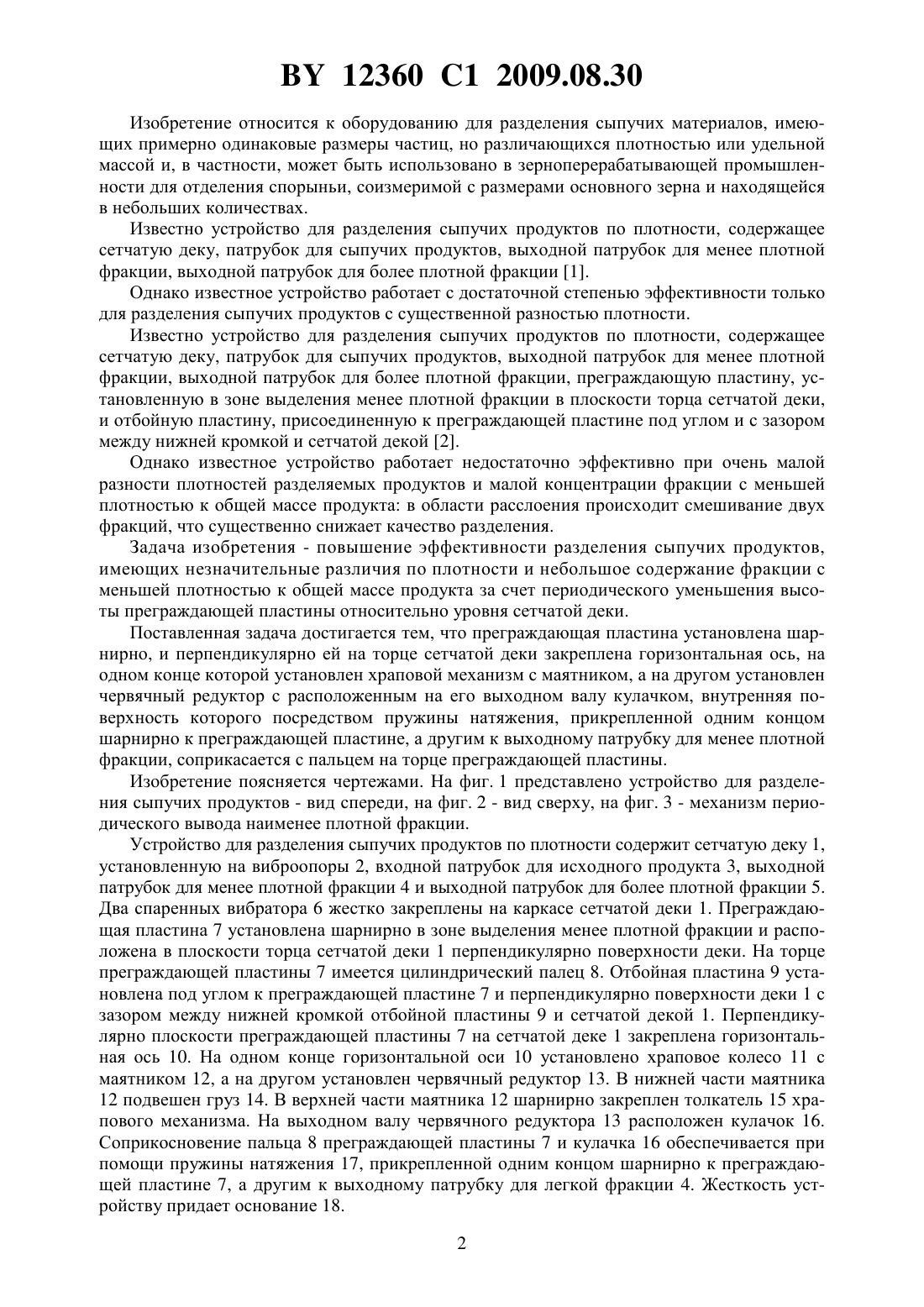

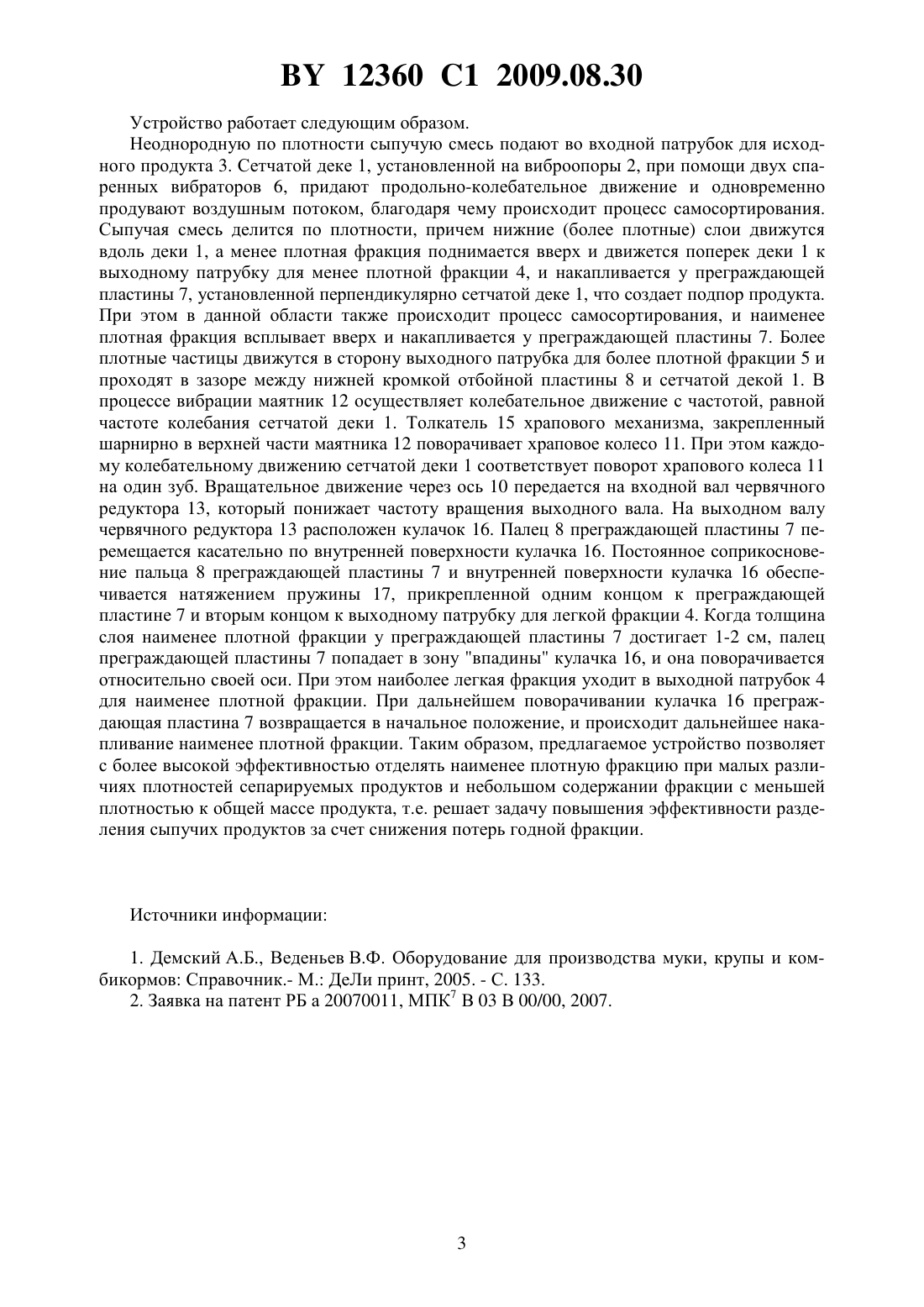

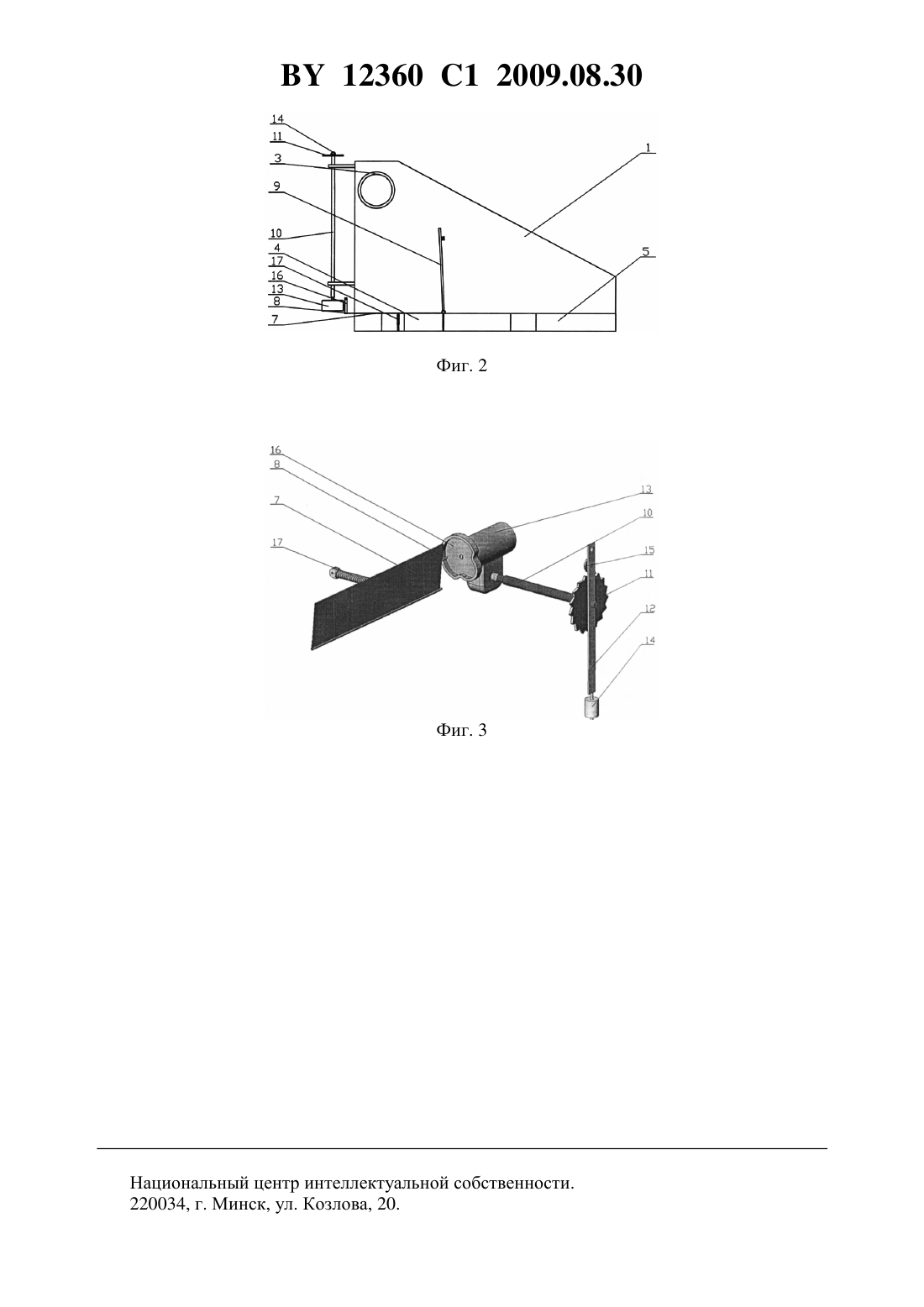

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ СЫПУЧИХ ПРОДУКТОВ ПО ПЛОТНОСТИ(71) Заявитель Учреждение образования Могилевский государственный университет продовольствия(72) Авторы Иванов Александр Васильевич Поздняков Владимир Михайлович(73) Патентообладатель Учреждение образования Могилевский государственный университет продовольствия(57) Устройство для разделения сыпучих продуктов по плотности, содержащее сетчатую деку, патрубок для сыпучих продуктов, выходной патрубок для менее плотной фракции,выходной патрубок для более плотной фракции, преграждающую пластину, установленную в зоне выделения менее плотной фракции в плоскости торца сетчатой деки, и отбойную пластину, присоединенную к преграждающей пластине под углом и с зазором между нижней кромкой и сетчатой декой, отличающееся тем, что преграждающая пластина установлена шарнирно, и перпендикулярно ей на торце сетчатой деки закреплена горизонтальная ось, на одном конце которой установлен храповой механизм с маятником, а на другом установлен червячный редуктор с расположенным на его выходном валу кулачком, внутренняя поверхность которого посредством пружины натяжения, прикрепленной одним концом шарнирно к преграждающей пластине, а другим к выходному патрубку для менее плотной фракции, соприкасается с пальцем на торце преграждающей пластины. 12360 1 2009.08.30 Изобретение относится к оборудованию для разделения сыпучих материалов, имеющих примерно одинаковые размеры частиц, но различающихся плотностью или удельной массой и, в частности, может быть использовано в зерноперерабатывающей промышленности для отделения спорыньи, соизмеримой с размерами основного зерна и находящейся в небольших количествах. Известно устройство для разделения сыпучих продуктов по плотности, содержащее сетчатую деку, патрубок для сыпучих продуктов, выходной патрубок для менее плотной фракции, выходной патрубок для более плотной фракции 1. Однако известное устройство работает с достаточной степенью эффективности только для разделения сыпучих продуктов с существенной разностью плотности. Известно устройство для разделения сыпучих продуктов по плотности, содержащее сетчатую деку, патрубок для сыпучих продуктов, выходной патрубок для менее плотной фракции, выходной патрубок для более плотной фракции, преграждающую пластину, установленную в зоне выделения менее плотной фракции в плоскости торца сетчатой деки,и отбойную пластину, присоединенную к преграждающей пластине под углом и с зазором между нижней кромкой и сетчатой декой 2. Однако известное устройство работает недостаточно эффективно при очень малой разности плотностей разделяемых продуктов и малой концентрации фракции с меньшей плотностью к общей массе продукта в области расслоения происходит смешивание двух фракций, что существенно снижает качество разделения. Задача изобретения - повышение эффективности разделения сыпучих продуктов,имеющих незначительные различия по плотности и небольшое содержание фракции с меньшей плотностью к общей массе продукта за счет периодического уменьшения высоты преграждающей пластины относительно уровня сетчатой деки. Поставленная задача достигается тем, что преграждающая пластина установлена шарнирно, и перпендикулярно ей на торце сетчатой деки закреплена горизонтальная ось, на одном конце которой установлен храповой механизм с маятником, а на другом установлен червячный редуктор с расположенным на его выходном валу кулачком, внутренняя поверхность которого посредством пружины натяжения, прикрепленной одним концом шарнирно к преграждающей пластине, а другим к выходному патрубку для менее плотной фракции, соприкасается с пальцем на торце преграждающей пластины. Изобретение поясняется чертежами. На фиг. 1 представлено устройство для разделения сыпучих продуктов - вид спереди, на фиг. 2 - вид сверху, на фиг. 3 - механизм периодического вывода наименее плотной фракции. Устройство для разделения сыпучих продуктов по плотности содержит сетчатую деку 1,установленную на виброопоры 2, входной патрубок для исходного продукта 3, выходной патрубок для менее плотной фракции 4 и выходной патрубок для более плотной фракции 5. Два спаренных вибратора 6 жестко закреплены на каркасе сетчатой деки 1. Преграждающая пластина 7 установлена шарнирно в зоне выделения менее плотной фракции и расположена в плоскости торца сетчатой деки 1 перпендикулярно поверхности деки. На торце преграждающей пластины 7 имеется цилиндрический палец 8. Отбойная пластина 9 установлена под углом к преграждающей пластине 7 и перпендикулярно поверхности деки 1 с зазором между нижней кромкой отбойной пластины 9 и сетчатой декой 1. Перпендикулярно плоскости преграждающей пластины 7 на сетчатой деке 1 закреплена горизонтальная ось 10. На одном конце горизонтальной оси 10 установлено храповое колесо 11 с маятником 12, а на другом установлен червячный редуктор 13. В нижней части маятника 12 подвешен груз 14. В верхней части маятника 12 шарнирно закреплен толкатель 15 храпового механизма. На выходном валу червячного редуктора 13 расположен кулачок 16. Соприкосновение пальца 8 преграждающей пластины 7 и кулачка 16 обеспечивается при помощи пружины натяжения 17, прикрепленной одним концом шарнирно к преграждающей пластине 7, а другим к выходному патрубку для легкой фракции 4. Жесткость устройству придает основание 18. 2 12360 1 2009.08.30 Устройство работает следующим образом. Неоднородную по плотности сыпучую смесь подают во входной патрубок для исходного продукта 3. Сетчатой деке 1, установленной на виброопоры 2, при помощи двух спаренных вибраторов 6, придают продольно-колебательное движение и одновременно продувают воздушным потоком, благодаря чему происходит процесс самосортирования. Сыпучая смесь делится по плотности, причем нижние (более плотные) слои движутся вдоль деки 1, а менее плотная фракция поднимается вверх и движется поперек деки 1 к выходному патрубку для менее плотной фракции 4, и накапливается у преграждающей пластины 7, установленной перпендикулярно сетчатой деке 1, что создает подпор продукта. При этом в данной области также происходит процесс самосортирования, и наименее плотная фракция всплывает вверх и накапливается у преграждающей пластины 7. Более плотные частицы движутся в сторону выходного патрубка для более плотной фракции 5 и проходят в зазоре между нижней кромкой отбойной пластины 8 и сетчатой декой 1. В процессе вибрации маятник 12 осуществляет колебательное движение с частотой, равной частоте колебания сетчатой деки 1. Толкатель 15 храпового механизма, закрепленный шарнирно в верхней части маятника 12 поворачивает храповое колесо 11. При этом каждому колебательному движению сетчатой деки 1 соответствует поворот храпового колеса 11 на один зуб. Вращательное движение через ось 10 передается на входной вал червячного редуктора 13, который понижает частоту вращения выходного вала. На выходном валу червячного редуктора 13 расположен кулачок 16. Палец 8 преграждающей пластины 7 перемещается касательно по внутренней поверхности кулачка 16. Постоянное соприкосновение пальца 8 преграждающей пластины 7 и внутренней поверхности кулачка 16 обеспечивается натяжением пружины 17, прикрепленной одним концом к преграждающей пластине 7 и вторым концом к выходному патрубку для легкой фракции 4. Когда толщина слоя наименее плотной фракции у преграждающей пластины 7 достигает 1-2 см, палец преграждающей пластины 7 попадает в зону впадины кулачка 16, и она поворачивается относительно своей оси. При этом наиболее легкая фракция уходит в выходной патрубок 4 для наименее плотной фракции. При дальнейшем поворачивании кулачка 16 преграждающая пластина 7 возвращается в начальное положение, и происходит дальнейшее накапливание наименее плотной фракции. Таким образом, предлагаемое устройство позволяет с более высокой эффективностью отделять наименее плотную фракцию при малых различиях плотностей сепарируемых продуктов и небольшом содержании фракции с меньшей плотностью к общей массе продукта, т.е. решает задачу повышения эффективности разделения сыпучих продуктов за счет снижения потерь годной фракции. Источники информации 1. Демский А.Б., Веденьев В.Ф. Оборудование для производства муки, крупы и комбикормов Справочник.- М. ДеЛи принт, 2005. - С. 133. 2. Заявка на патент РБ а 20070011, МПК 7 В 03 В 00/00, 2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
