Сельскохозяйственная уборочная машина

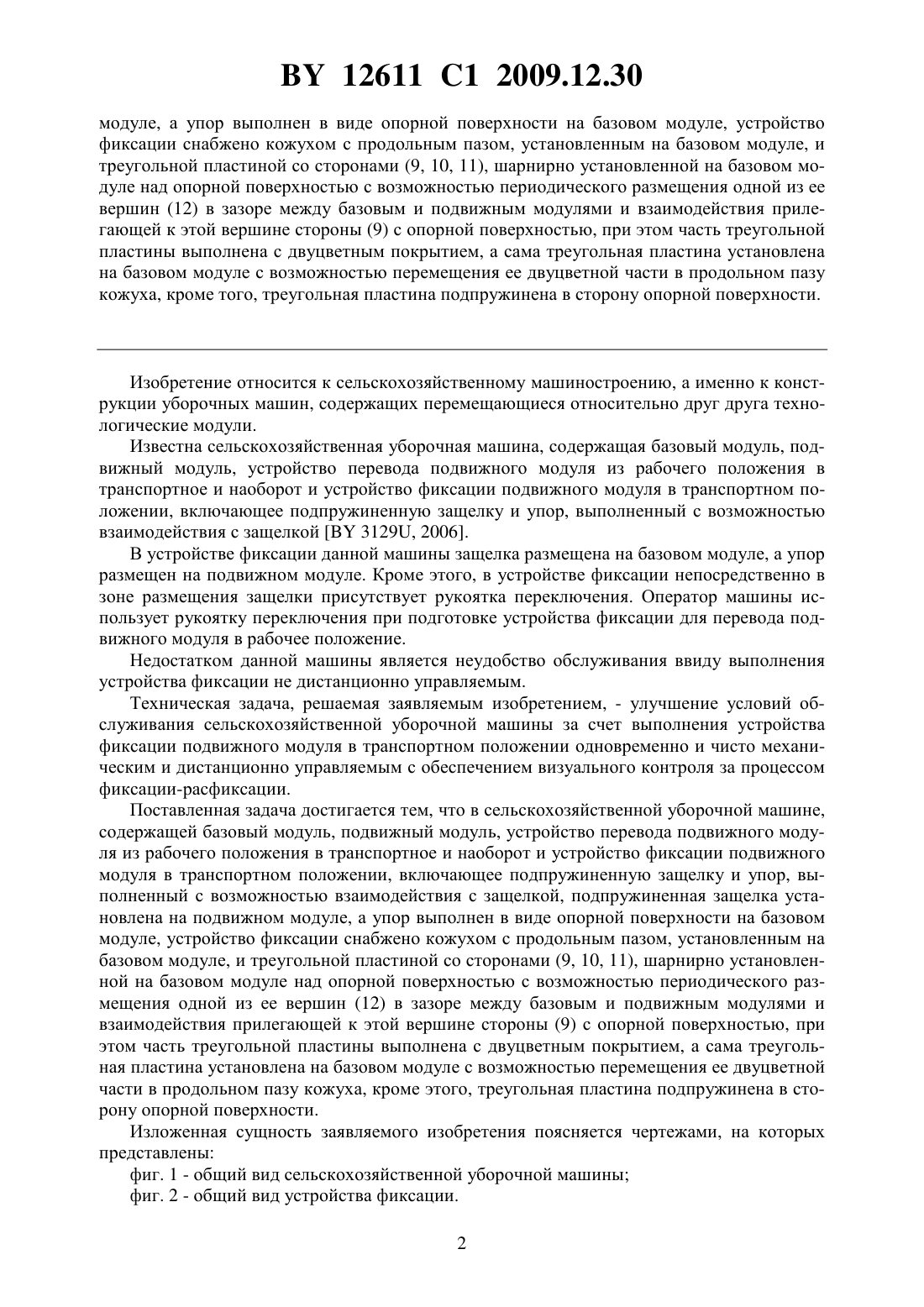

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Федорович Сергей Александрович Меженников Александр Павлович Волков Иван Васильевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Сельскохозяйственная уборочная машина, содержащая базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия с защелкой, отличающаяся тем, что подпружиненная защелка установлена на подвижном 12611 1 2009.12.30 модуле, а упор выполнен в виде опорной поверхности на базовом модуле, устройство фиксации снабжено кожухом с продольным пазом, установленным на базовом модуле, и треугольной пластиной со сторонами (9, 10, 11), шарнирно установленной на базовом модуле над опорной поверхностью с возможностью периодического размещения одной из ее вершин (12) в зазоре между базовым и подвижным модулями и взаимодействия прилегающей к этой вершине стороны (9) с опорной поверхностью, при этом часть треугольной пластины выполнена с двуцветным покрытием, а сама треугольная пластина установлена на базовом модуле с возможностью перемещения ее двуцветной части в продольном пазу кожуха, кроме того, треугольная пластина подпружинена в сторону опорной поверхности. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции уборочных машин, содержащих перемещающиеся относительно друг друга технологические модули. Известна сельскохозяйственная уборочная машина, содержащая базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия с защелкой 3129, 2006. В устройстве фиксации данной машины защелка размещена на базовом модуле, а упор размещен на подвижном модуле. Кроме этого, в устройстве фиксации непосредственно в зоне размещения защелки присутствует рукоятка переключения. Оператор машины использует рукоятку переключения при подготовке устройства фиксации для перевода подвижного модуля в рабочее положение. Недостатком данной машины является неудобство обслуживания ввиду выполнения устройства фиксации не дистанционно управляемым. Техническая задача, решаемая заявляемым изобретением, - улучшение условий обслуживания сельскохозяйственной уборочной машины за счет выполнения устройства фиксации подвижного модуля в транспортном положении одновременно и чисто механическим и дистанционно управляемым с обеспечением визуального контроля за процессом фиксации-расфиксации. Поставленная задача достигается тем, что в сельскохозяйственной уборочной машине,содержащей базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия с защелкой, подпружиненная защелка установлена на подвижном модуле, а упор выполнен в виде опорной поверхности на базовом модуле, устройство фиксации снабжено кожухом с продольным пазом, установленным на базовом модуле, и треугольной пластиной со сторонами (9, 10, 11), шарнирно установленной на базовом модуле над опорной поверхностью с возможностью периодического размещения одной из ее вершин (12) в зазоре между базовым и подвижным модулями и взаимодействия прилегающей к этой вершине стороны (9) с опорной поверхностью, при этом часть треугольной пластины выполнена с двуцветным покрытием, а сама треугольная пластина установлена на базовом модуле с возможностью перемещения ее двуцветной части в продольном пазу кожуха, кроме этого, треугольная пластина подпружинена в сторону опорной поверхности. Изложенная сущность заявляемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид сельскохозяйственной уборочной машины фиг. 2 - общий вид устройства фиксации. 2 12611 1 2009.12.30 Сельскохозяйственная уборочная машина, например свеклоуборочный комбайн, содержит базовый модуль 1, выполненный в виде рамы с установленными на ней выкапывающими рабочими органами (на фиг. не обозначены), подвижный модуль 2,выполненный в виде валкоукладчика, устройство 3 перевода подвижного модуля 2 из рабочего положения в транспортное и наоборот и устройство 4 фиксации подвижного модуля 2 в транспортном положении. Устройство 4 содержит подпружиненную пружиной 5 защелку 6 и упор, выполненный с возможностью взаимодействия с защелкой 6. Защелка 6 установлена на подвижном модуле 2, а упор выполнен в виде опорной поверхности 7 на базовом модуле 1. Устройство 4 снабжено шарнирно установленной на базовом модуле 1 над опорной поверхностью 7 треугольной пластиной 8 со сторонами 9, 10 и 11. Пластина 8 установлена с возможностью периодического размещения ее вершины 12 в зазоре между базовым 1 и подвижным модулями 2 и взаимодействия прилегающей к вершине 12 стороны 9 с опорной поверхностью 7. Треугольная пластина 8 подпружинена пружиной 13 в сторону опорной поверхности 7. Устройство 4 снабжено кожухом 14 с продольным пазом 15. Кожух 14 установлен на базовом модуле 1 с возможностью перемещения выполненной с двуцветным покрытием части 16 треугольной пластины 8 в продольном пазу 15. Участок 17 части 16 имеет покрытие одного цвета, а участок 18 другого цвета. Сельскохозяйственная уборочная машина работает следующим образом. Машина агрегатируется с универсальным энергетическим средством (на фиг. не показано), содержащим кабину, из которой механизатором осуществляется управление и энергетическим средством, и сельскохозяйственной уборочной машиной. В транспортном положении подвижный модуль 2 находится в положении относительно базового модуля 1, при котором защелка 6 размещена на опорной поверхности 7. При этом треугольная пластина 8 будет находиться в положении, при котором ее сторона 9 будет расположена примерно вертикально, и опираться на защелку 6. Оба участка 17 и 18 части 16 будут при этом расположены с наружной стороны кожуха 15, и механизатор из кабины однозначно может судить о том, что модуль 2 зафиксирован в транспортном положении. Перед выполнением технологического процесса модуль 2 необходимо перевести в рабочее положение, то есть опустить вниз. Для этого с помощью устройства 3 модуль 2 приподнимается относительно модуля 1 до тех пор, пока защелка 6 прекратит взаимодействовать со стороной 9 и пластина 8 под действием пружины 13 займет положение, при котором сторона 9 будет взаимодействовать с опорной поверхностью 7. При этом оба участка 17 и 18 будут расположены внутри кожуха 15 (механизатор не увидит ни одного цветового покрытия), после чего подъем модуля 2 прекращается, и он опускается вниз. Защелка 6 при этом будет скользить по стороне 10 пластины 8, а затем за счет того, что вершина 12 будет расположена в зазоре между модулями 1 и 2, защелка 6 своей торцевой поверхностью войдет во взаимодействие с боковой поверхностью модуля 1. После перевода модуля 2 в рабочее положение устройство 3 выключается. При выполнении технологического процесса выкапывающие рабочие органы извлекают свеклу из почвы и направляют ее на валкоукладчик, который очищает свеклу от почвы и укладывает в валок. После выполнения технологического процесса для перевода подвижного модуля 2 в транспортное положение устройством 3 перемещают модуль 2 вверх. При этом подпружиненная пружиной 5 защелка 6 скользит по боковой поверхности модуля 2, в том числе и после контакта защелки 6 со стороной 9 пластины 8. Пластина 8 начнет поворачиваться,участок 17 начнет выходить из паза 14, и механизатор увидит из кабины цветовое покрытие участка 17, после чего скорость перемещения модуля 2 вверх уменьшается. Когда опорная поверхность 7 окажется ниже защелки 6, последняя под действием пружины 5 переместится в сторону модуля 1, повернув при этом пластину 8 в положение, при котором механизатор увидит два цветовых покрытия участков 17 и 18. Подъем модуля 2 прекращается, и он приспускается вниз, при этом будет обеспечен контакт защелки 6 с 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
