Система и способ мониторинга абонентского устройства сотовой сети связи

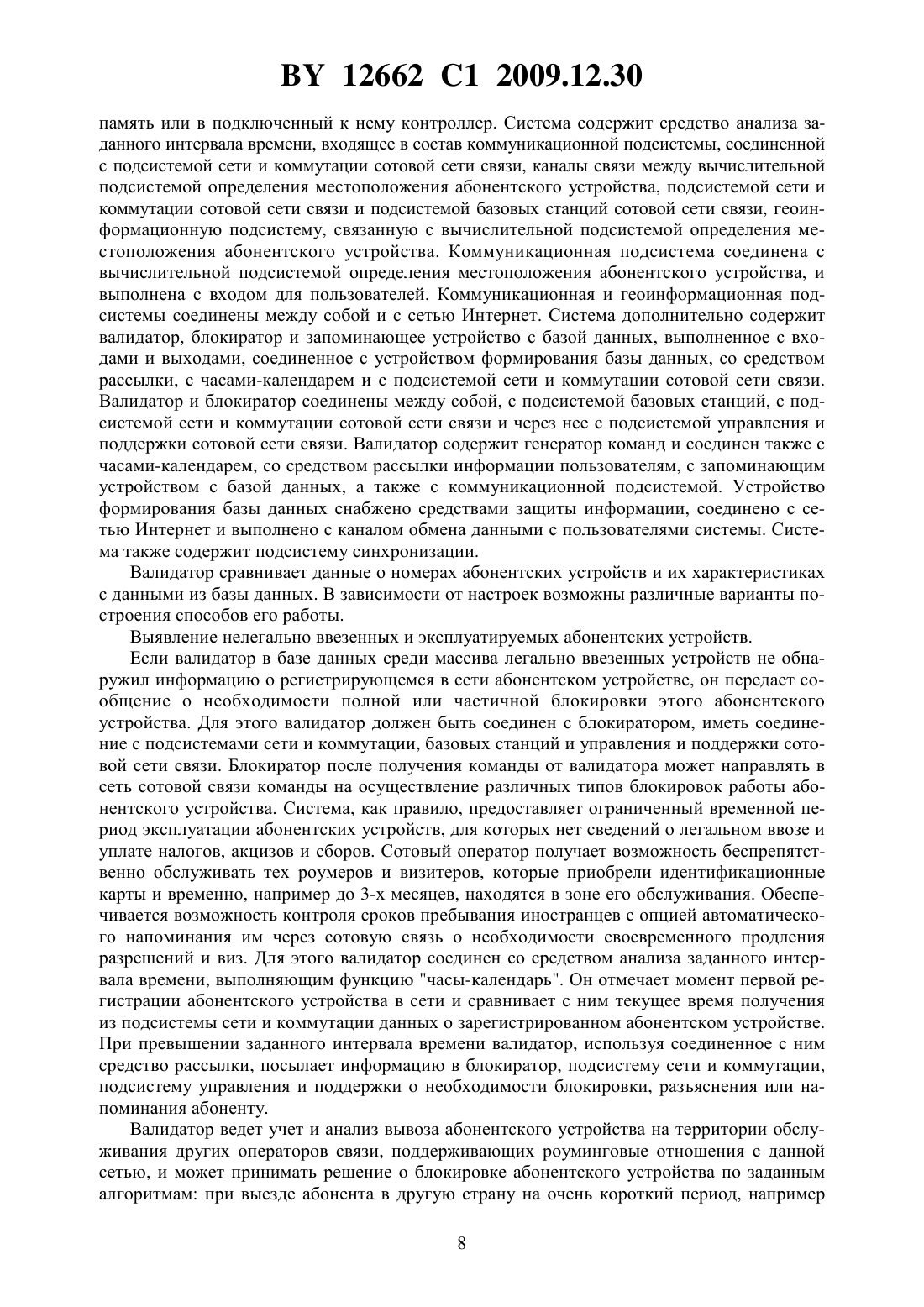

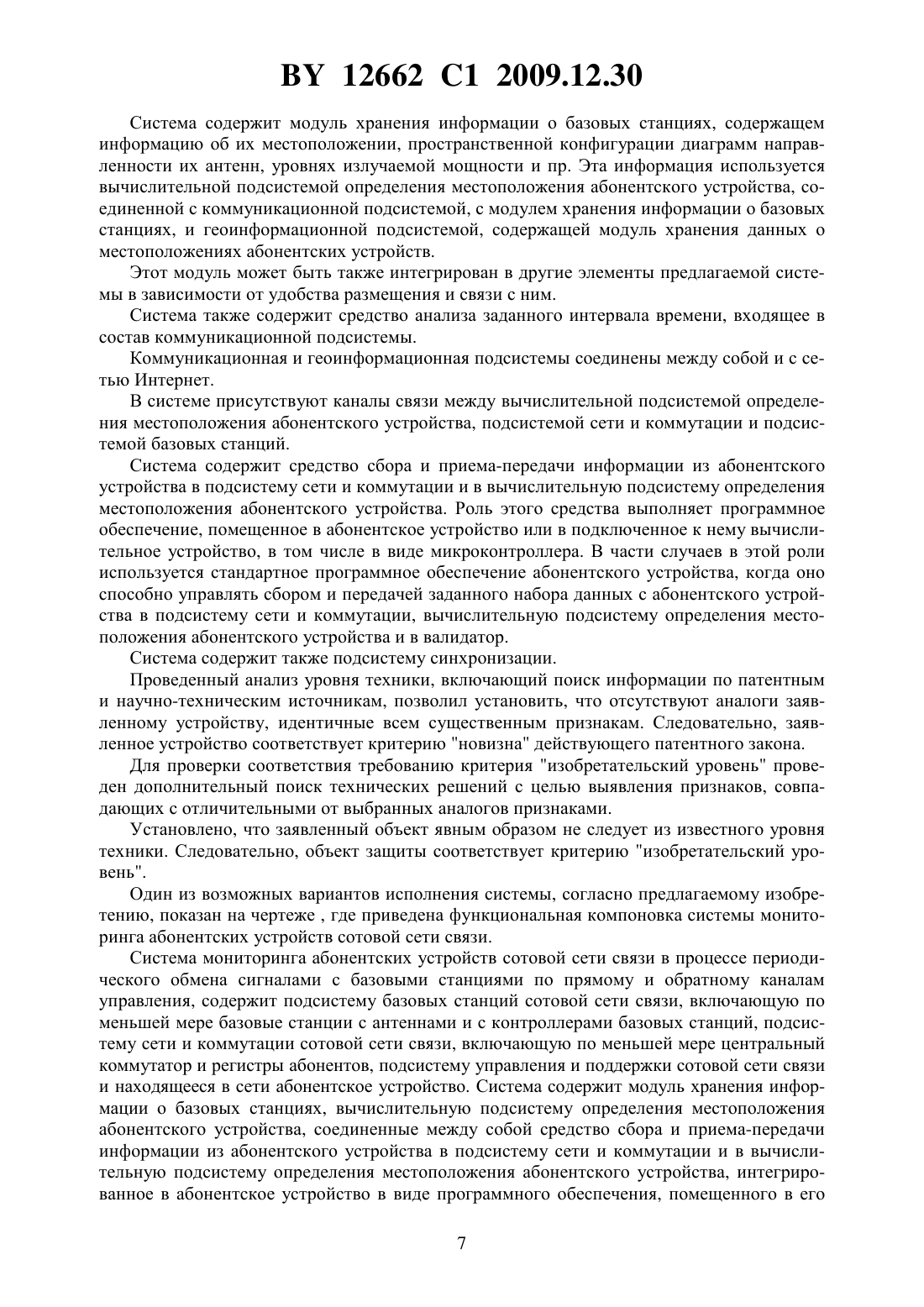

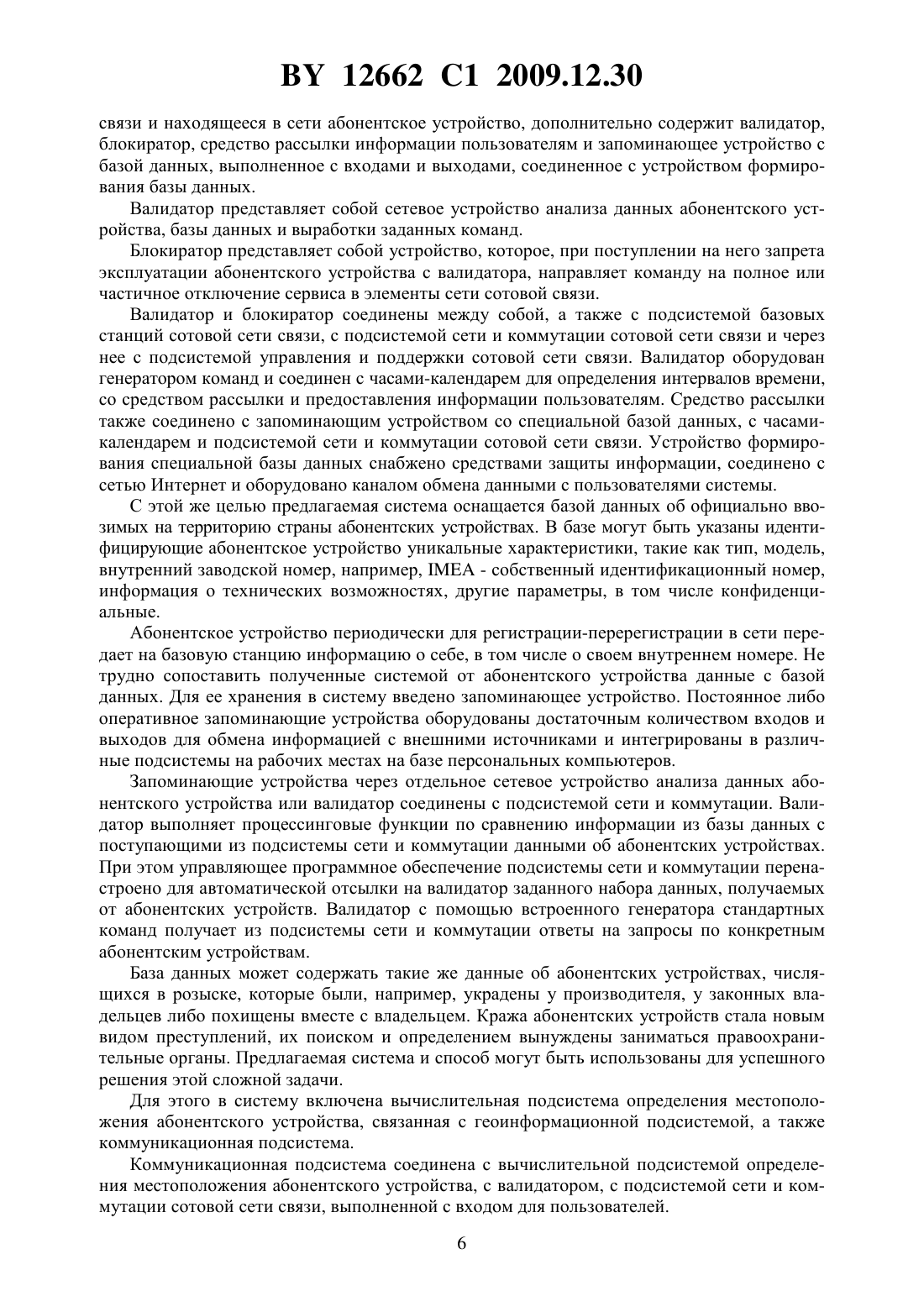

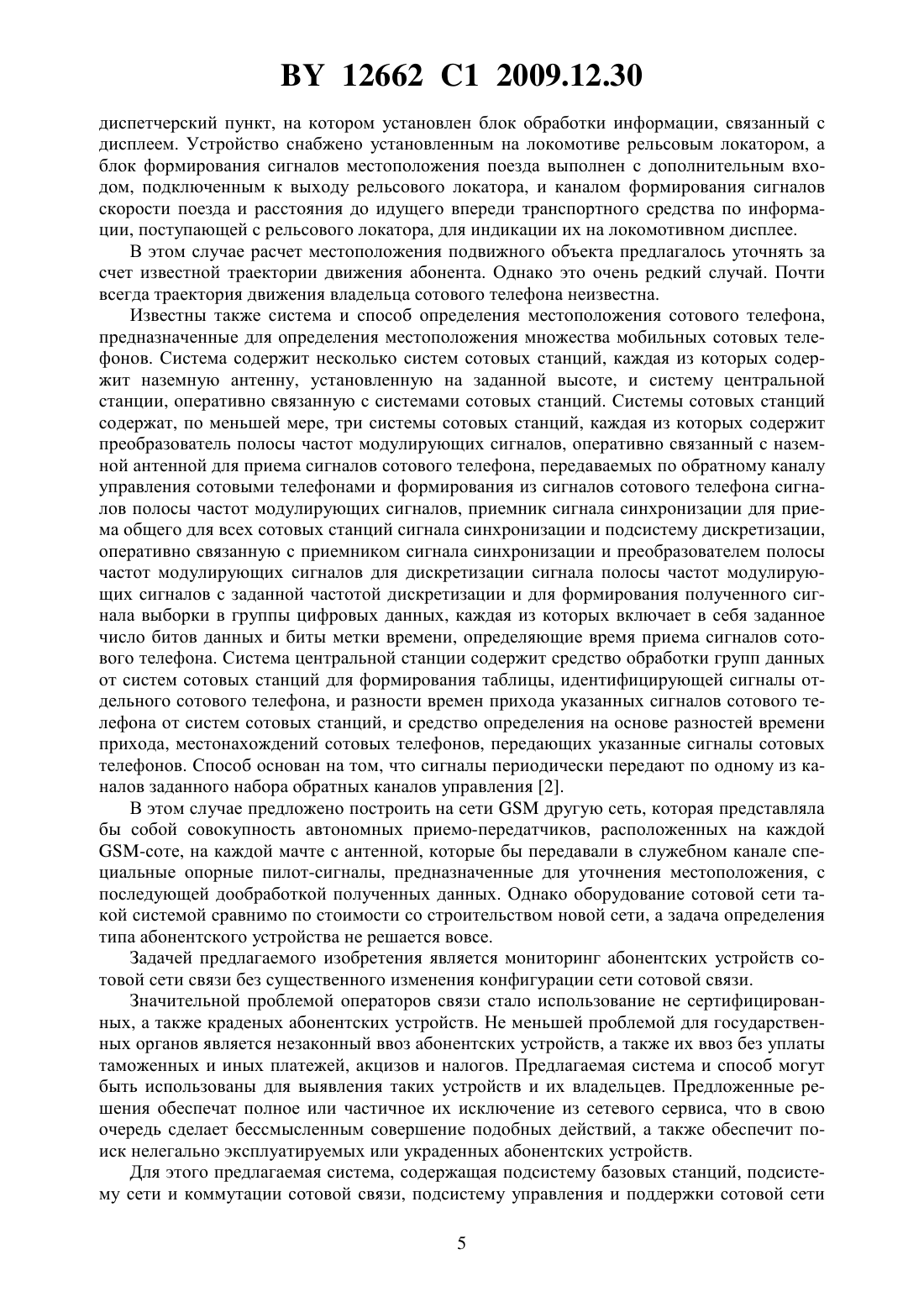

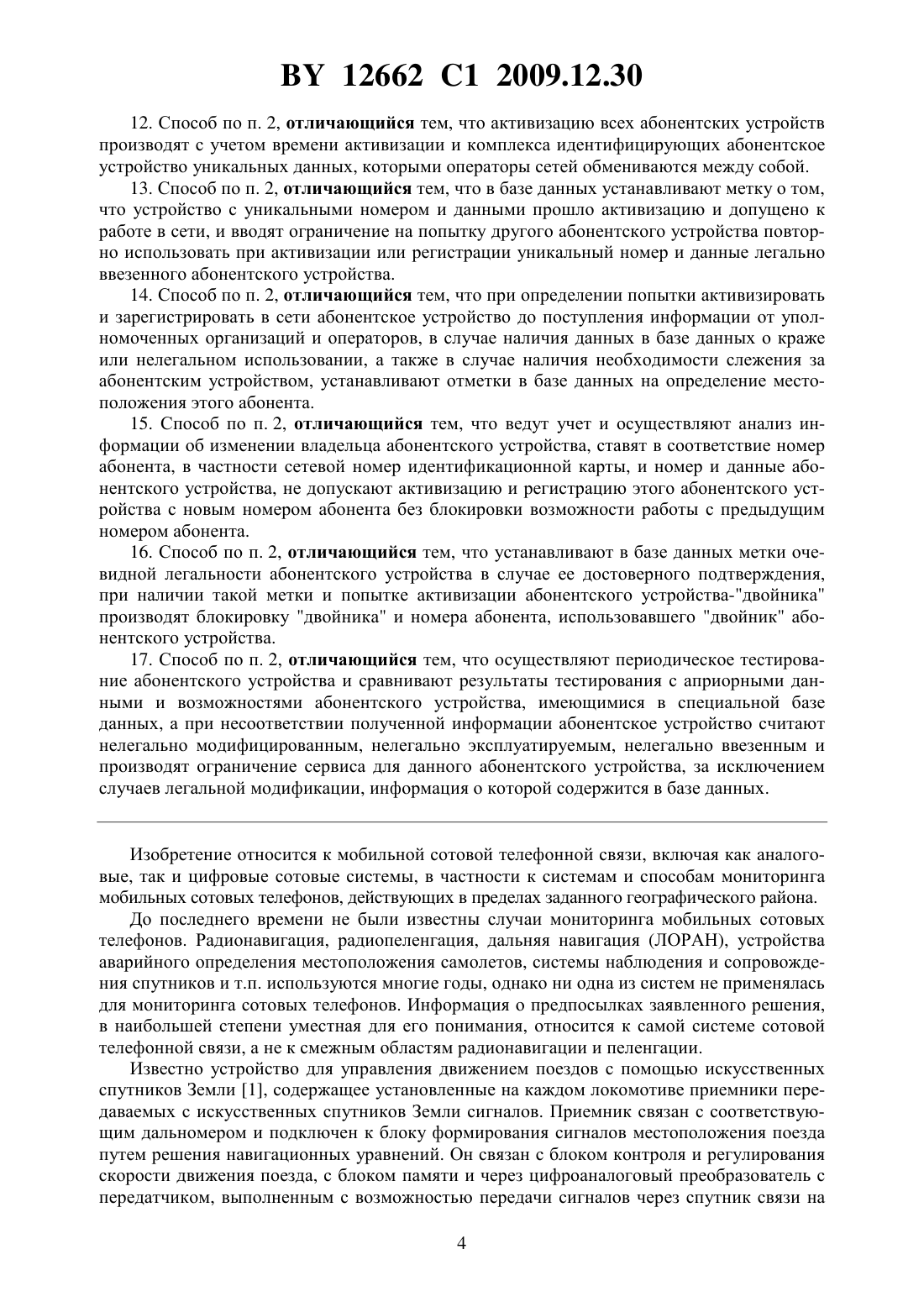

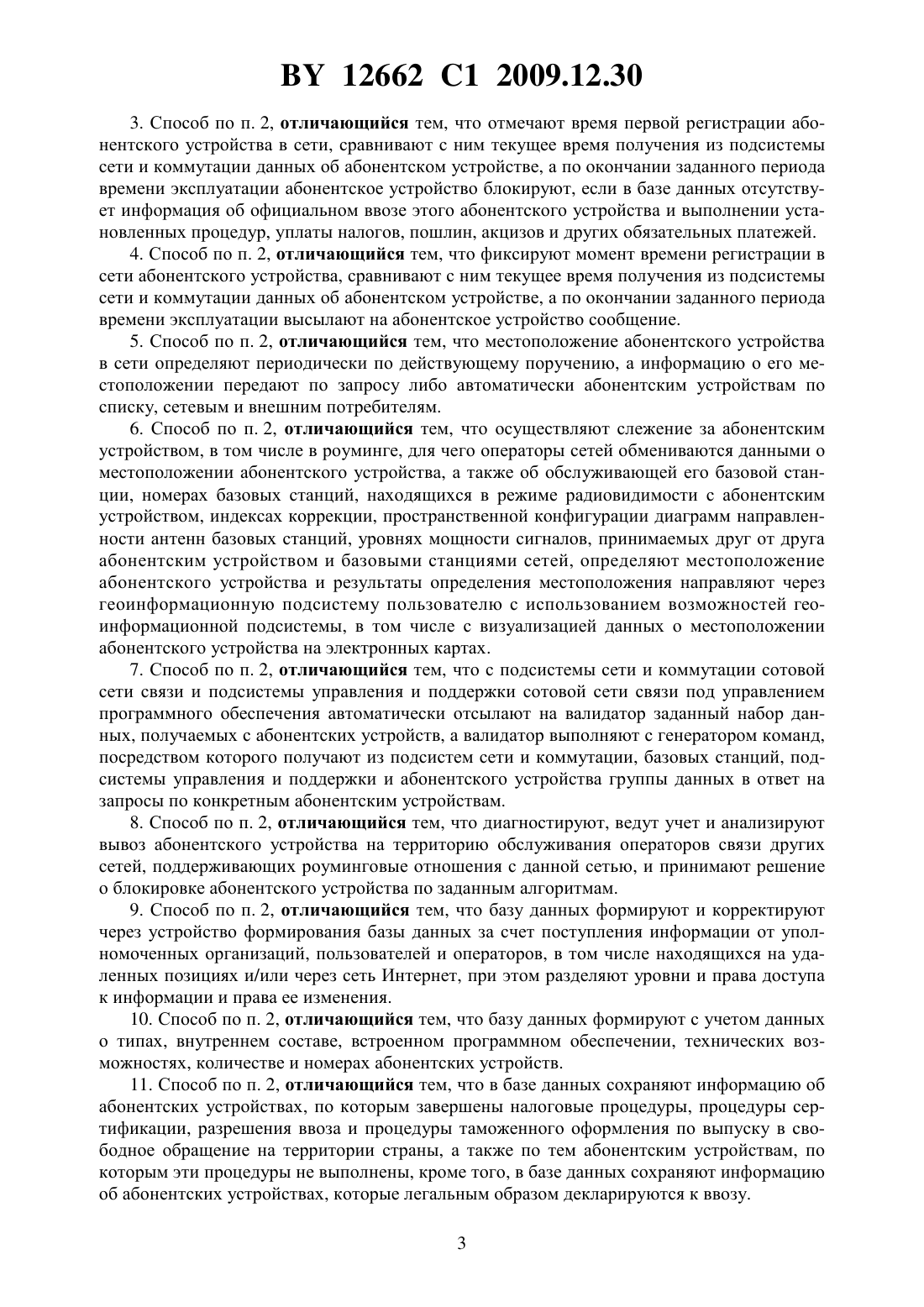

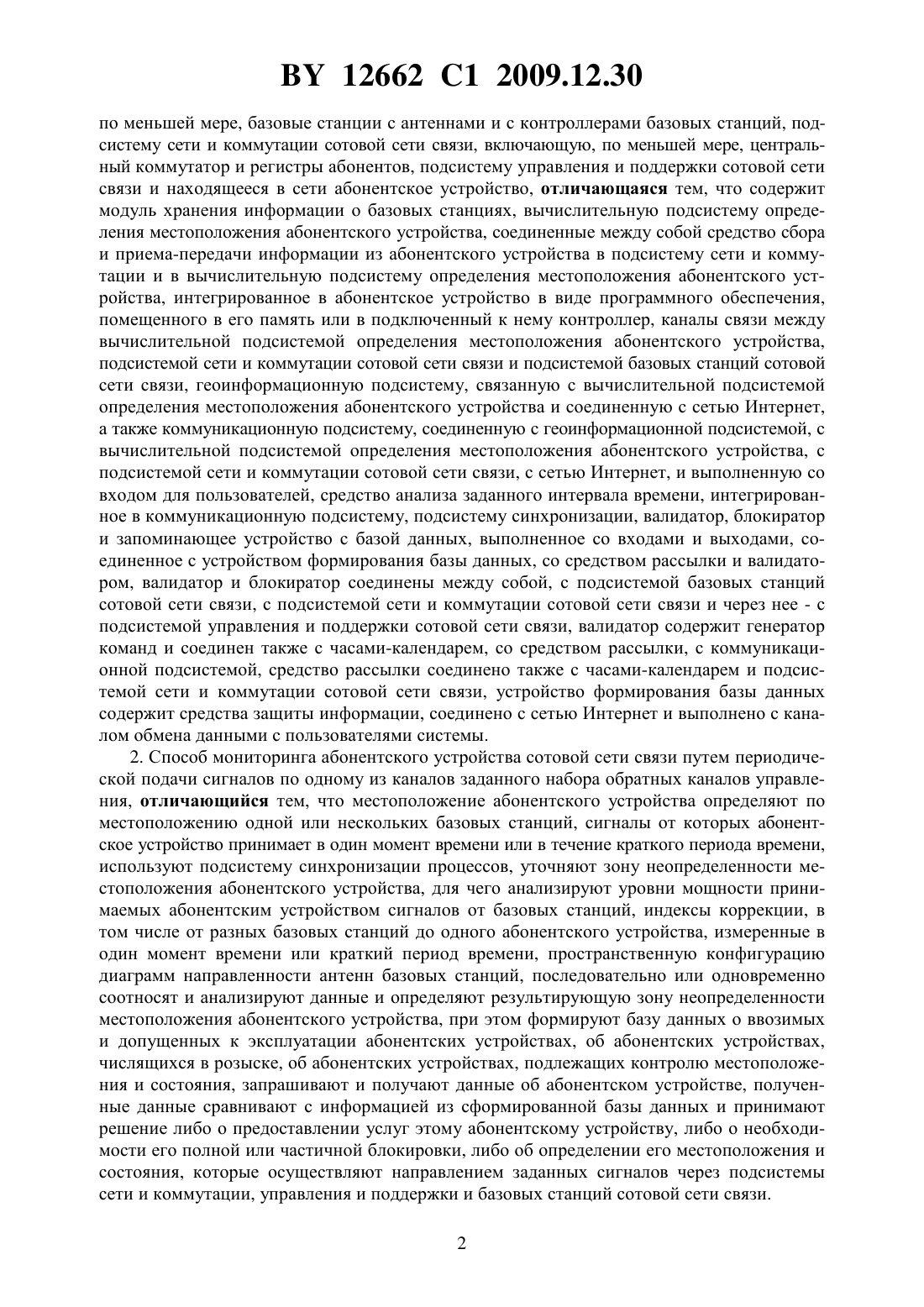

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА И СПОСОБ МОНИТОРИНГА АБОНЕНТСКОГО УСТРОЙСТВА СОТОВОЙ СЕТИ СВЯЗИ(71) Заявитель Производственное частное унитарное предприятие Белтрансспутник(72) Автор Дедунович Михаил Алексеевич(73) Патентообладатель Производственное частное унитарное предприятие Белтрансспутник(57) 1. Система мониторинга абонентского устройства сотовой сети связи в процессе периодического обмена сигналами с базовыми станциями по прямому и обратному каналам управления, содержащая подсистему базовых станций сотовой сети связи, включающую,12662 1 2009.12.30 по меньшей мере, базовые станции с антеннами и с контроллерами базовых станций, подсистему сети и коммутации сотовой сети связи, включающую, по меньшей мере, центральный коммутатор и регистры абонентов, подсистему управления и поддержки сотовой сети связи и находящееся в сети абонентское устройство, отличающаяся тем, что содержит модуль хранения информации о базовых станциях, вычислительную подсистему определения местоположения абонентского устройства, соединенные между собой средство сбора и приема-передачи информации из абонентского устройства в подсистему сети и коммутации и в вычислительную подсистему определения местоположения абонентского устройства, интегрированное в абонентское устройство в виде программного обеспечения,помещенного в его память или в подключенный к нему контроллер, каналы связи между вычислительной подсистемой определения местоположения абонентского устройства,подсистемой сети и коммутации сотовой сети связи и подсистемой базовых станций сотовой сети связи, геоинформационную подсистему, связанную с вычислительной подсистемой определения местоположения абонентского устройства и соединенную с сетью Интернет,а также коммуникационную подсистему, соединенную с геоинформационной подсистемой, с вычислительной подсистемой определения местоположения абонентского устройства, с подсистемой сети и коммутации сотовой сети связи, с сетью Интернет, и выполненную со входом для пользователей, средство анализа заданного интервала времени, интегрированное в коммуникационную подсистему, подсистему синхронизации, валидатор, блокиратор и запоминающее устройство с базой данных, выполненное со входами и выходами, соединенное с устройством формирования базы данных, со средством рассылки и валидатором, валидатор и блокиратор соединены между собой, с подсистемой базовых станций сотовой сети связи, с подсистемой сети и коммутации сотовой сети связи и через нее - с подсистемой управления и поддержки сотовой сети связи, валидатор содержит генератор команд и соединен также с часами-календарем, со средством рассылки, с коммуникационной подсистемой, средство рассылки соединено также с часами-календарем и подсистемой сети и коммутации сотовой сети связи, устройство формирования базы данных содержит средства защиты информации, соединено с сетью Интернет и выполнено с каналом обмена данными с пользователями системы. 2. Способ мониторинга абонентского устройства сотовой сети связи путем периодической подачи сигналов по одному из каналов заданного набора обратных каналов управления, отличающийся тем, что местоположение абонентского устройства определяют по местоположению одной или нескольких базовых станций, сигналы от которых абонентское устройство принимает в один момент времени или в течение краткого периода времени,используют подсистему синхронизации процессов, уточняют зону неопределенности местоположения абонентского устройства, для чего анализируют уровни мощности принимаемых абонентским устройством сигналов от базовых станций, индексы коррекции, в том числе от разных базовых станций до одного абонентского устройства, измеренные в один момент времени или краткий период времени, пространственную конфигурацию диаграмм направленности антенн базовых станций, последовательно или одновременно соотносят и анализируют данные и определяют результирующую зону неопределенности местоположения абонентского устройства, при этом формируют базу данных о ввозимых и допущенных к эксплуатации абонентских устройствах, об абонентских устройствах,числящихся в розыске, об абонентских устройствах, подлежащих контролю местоположения и состояния, запрашивают и получают данные об абонентском устройстве, полученные данные сравнивают с информацией из сформированной базы данных и принимают решение либо о предоставлении услуг этому абонентскому устройству, либо о необходимости его полной или частичной блокировки, либо об определении его местоположения и состояния, которые осуществляют направлением заданных сигналов через подсистемы сети и коммутации, управления и поддержки и базовых станций сотовой сети связи. 2 12662 1 2009.12.30 3. Способ по п. 2, отличающийся тем, что отмечают время первой регистрации абонентского устройства в сети, сравнивают с ним текущее время получения из подсистемы сети и коммутации данных об абонентском устройстве, а по окончании заданного периода времени эксплуатации абонентское устройство блокируют, если в базе данных отсутствует информация об официальном ввозе этого абонентского устройства и выполнении установленных процедур, уплаты налогов, пошлин, акцизов и других обязательных платежей. 4. Способ по п. 2, отличающийся тем, что фиксируют момент времени регистрации в сети абонентского устройства, сравнивают с ним текущее время получения из подсистемы сети и коммутации данных об абонентском устройстве, а по окончании заданного периода времени эксплуатации высылают на абонентское устройство сообщение. 5. Способ по п. 2, отличающийся тем, что местоположение абонентского устройства в сети определяют периодически по действующему поручению, а информацию о его местоположении передают по запросу либо автоматически абонентским устройствам по списку, сетевым и внешним потребителям. 6. Способ по п. 2, отличающийся тем, что осуществляют слежение за абонентским устройством, в том числе в роуминге, для чего операторы сетей обмениваются данными о местоположении абонентского устройства, а также об обслуживающей его базовой станции, номерах базовых станций, находящихся в режиме радиовидимости с абонентским устройством, индексах коррекции, пространственной конфигурации диаграмм направленности антенн базовых станций, уровнях мощности сигналов, принимаемых друг от друга абонентским устройством и базовыми станциями сетей, определяют местоположение абонентского устройства и результаты определения местоположения направляют через геоинформационную подсистему пользователю с использованием возможностей геоинформационной подсистемы, в том числе с визуализацией данных о местоположении абонентского устройства на электронных картах. 7. Способ по п. 2, отличающийся тем, что с подсистемы сети и коммутации сотовой сети связи и подсистемы управления и поддержки сотовой сети связи под управлением программного обеспечения автоматически отсылают на валидатор заданный набор данных, получаемых с абонентских устройств, а валидатор выполняют с генератором команд,посредством которого получают из подсистем сети и коммутации, базовых станций, подсистемы управления и поддержки и абонентского устройства группы данных в ответ на запросы по конкретным абонентским устройствам. 8. Способ по п. 2, отличающийся тем, что диагностируют, ведут учет и анализируют вывоз абонентского устройства на территорию обслуживания операторов связи других сетей, поддерживающих роуминговые отношения с данной сетью, и принимают решение о блокировке абонентского устройства по заданным алгоритмам. 9. Способ по п. 2, отличающийся тем, что базу данных формируют и корректируют через устройство формирования базы данных за счет поступления информации от уполномоченных организаций, пользователей и операторов, в том числе находящихся на удаленных позициях и/или через сеть Интернет, при этом разделяют уровни и права доступа к информации и права ее изменения. 10. Способ по п. 2, отличающийся тем, что базу данных формируют с учетом данных о типах, внутреннем составе, встроенном программном обеспечении, технических возможностях, количестве и номерах абонентских устройств. 11. Способ по п. 2, отличающийся тем, что в базе данных сохраняют информацию об абонентских устройствах, по которым завершены налоговые процедуры, процедуры сертификации, разрешения ввоза и процедуры таможенного оформления по выпуску в свободное обращение на территории страны, а также по тем абонентским устройствам, по которым эти процедуры не выполнены, кроме того, в базе данных сохраняют информацию об абонентских устройствах, которые легальным образом декларируются к ввозу. 3 12662 1 2009.12.30 12. Способ по п. 2, отличающийся тем, что активизацию всех абонентских устройств производят с учетом времени активизации и комплекса идентифицирующих абонентское устройство уникальных данных, которыми операторы сетей обмениваются между собой. 13. Способ по п. 2, отличающийся тем, что в базе данных устанавливают метку о том,что устройство с уникальными номером и данными прошло активизацию и допущено к работе в сети, и вводят ограничение на попытку другого абонентского устройства повторно использовать при активизации или регистрации уникальный номер и данные легально ввезенного абонентского устройства. 14. Способ по п. 2, отличающийся тем, что при определении попытки активизировать изарегистрировать в сети абонентское устройство до поступления информации от уполномоченных организаций и операторов, в случае наличия данных в базе данных о краже или нелегальном использовании, а также в случае наличия необходимости слежения за абонентским устройством, устанавливают отметки в базе данных на определение местоположения этого абонента. 15. Способ по п. 2, отличающийся тем, что ведут учет и осуществляют анализ информации об изменении владельца абонентского устройства, ставят в соответствие номер абонента, в частности сетевой номер идентификационной карты, и номер и данные абонентского устройства, не допускают активизацию и регистрацию этого абонентского устройства с новым номером абонента без блокировки возможности работы с предыдущим номером абонента. 16. Способ по п. 2, отличающийся тем, что устанавливают в базе данных метки очевидной легальности абонентского устройства в случае ее достоверного подтверждения,при наличии такой метки и попытке активизации абонентского устройства-двойника производят блокировку двойника и номера абонента, использовавшего двойник абонентского устройства. 17. Способ по п. 2, отличающийся тем, что осуществляют периодическое тестирование абонентского устройства и сравнивают результаты тестирования с априорными данными и возможностями абонентского устройства, имеющимися в специальной базе данных, а при несоответствии полученной информации абонентское устройство считают нелегально модифицированным, нелегально эксплуатируемым, нелегально ввезенным и производят ограничение сервиса для данного абонентского устройства, за исключением случаев легальной модификации, информация о которой содержится в базе данных. Изобретение относится к мобильной сотовой телефонной связи, включая как аналоговые, так и цифровые сотовые системы, в частности к системам и способам мониторинга мобильных сотовых телефонов, действующих в пределах заданного географического района. До последнего времени не были известны случаи мониторинга мобильных сотовых телефонов. Радионавигация, радиопеленгация, дальняя навигация (ЛОРАН), устройства аварийного определения местоположения самолетов, системы наблюдения и сопровождения спутников и т.п. используются многие годы, однако ни одна из систем не применялась для мониторинга сотовых телефонов. Информация о предпосылках заявленного решения,в наибольшей степени уместная для его понимания, относится к самой системе сотовой телефонной связи, а не к смежным областям радионавигации и пеленгации. Известно устройство для управления движением поездов с помощью искусственных спутников Земли 1, содержащее установленные на каждом локомотиве приемники передаваемых с искусственных спутников Земли сигналов. Приемник связан с соответствующим дальномером и подключен к блоку формирования сигналов местоположения поезда путем решения навигационных уравнений. Он связан с блоком контроля и регулирования скорости движения поезда, с блоком памяти и через цифроаналоговый преобразователь с передатчиком, выполненным с возможностью передачи сигналов через спутник связи на 4 12662 1 2009.12.30 диспетчерский пункт, на котором установлен блок обработки информации, связанный с дисплеем. Устройство снабжено установленным на локомотиве рельсовым локатором, а блок формирования сигналов местоположения поезда выполнен с дополнительным входом, подключенным к выходу рельсового локатора, и каналом формирования сигналов скорости поезда и расстояния до идущего впереди транспортного средства по информации, поступающей с рельсового локатора, для индикации их на локомотивном дисплее. В этом случае расчет местоположения подвижного объекта предлагалось уточнять за счет известной траектории движения абонента. Однако это очень редкий случай. Почти всегда траектория движения владельца сотового телефона неизвестна. Известны также система и способ определения местоположения сотового телефона,предназначенные для определения местоположения множества мобильных сотовых телефонов. Система содержит несколько систем сотовых станций, каждая из которых содержит наземную антенну, установленную на заданной высоте, и систему центральной станции, оперативно связанную с системами сотовых станций. Системы сотовых станций содержат, по меньшей мере, три системы сотовых станций, каждая из которых содержит преобразователь полосы частот модулирующих сигналов, оперативно связанный с наземной антенной для приема сигналов сотового телефона, передаваемых по обратному каналу управления сотовыми телефонами и формирования из сигналов сотового телефона сигналов полосы частот модулирующих сигналов, приемник сигнала синхронизации для приема общего для всех сотовых станций сигнала синхронизации и подсистему дискретизации,оперативно связанную с приемником сигнала синхронизации и преобразователем полосы частот модулирующих сигналов для дискретизации сигнала полосы частот модулирующих сигналов с заданной частотой дискретизации и для формирования полученного сигнала выборки в группы цифровых данных, каждая из которых включает в себя заданное число битов данных и биты метки времени, определяющие время приема сигналов сотового телефона. Система центральной станции содержит средство обработки групп данных от систем сотовых станций для формирования таблицы, идентифицирующей сигналы отдельного сотового телефона, и разности времен прихода указанных сигналов сотового телефона от систем сотовых станций, и средство определения на основе разностей времени прихода, местонахождений сотовых телефонов, передающих указанные сигналы сотовых телефонов. Способ основан на том, что сигналы периодически передают по одному из каналов заданного набора обратных каналов управления 2. В этом случае предложено построить на сетидругую сеть, которая представляла бы собой совокупность автономных приемо-передатчиков, расположенных на каждой-соте, на каждой мачте с антенной, которые бы передавали в служебном канале специальные опорные пилот-сигналы, предназначенные для уточнения местоположения, с последующей дообработкой полученных данных. Однако оборудование сотовой сети такой системой сравнимо по стоимости со строительством новой сети, а задача определения типа абонентского устройства не решается вовсе. Задачей предлагаемого изобретения является мониторинг абонентских устройств сотовой сети связи без существенного изменения конфигурации сети сотовой связи. Значительной проблемой операторов связи стало использование не сертифицированных, а также краденых абонентских устройств. Не меньшей проблемой для государственных органов является незаконный ввоз абонентских устройств, а также их ввоз без уплаты таможенных и иных платежей, акцизов и налогов. Предлагаемая система и способ могут быть использованы для выявления таких устройств и их владельцев. Предложенные решения обеспечат полное или частичное их исключение из сетевого сервиса, что в свою очередь сделает бессмысленным совершение подобных действий, а также обеспечит поиск нелегально эксплуатируемых или украденных абонентских устройств. Для этого предлагаемая система, содержащая подсистему базовых станций, подсистему сети и коммутации сотовой связи, подсистему управления и поддержки сотовой сети 5 12662 1 2009.12.30 связи и находящееся в сети абонентское устройство, дополнительно содержит валидатор,блокиратор, средство рассылки информации пользователям и запоминающее устройство с базой данных, выполненное с входами и выходами, соединенное с устройством формирования базы данных. Валидатор представляет собой сетевое устройство анализа данных абонентского устройства, базы данных и выработки заданных команд. Блокиратор представляет собой устройство, которое, при поступлении на него запрета эксплуатации абонентского устройства с валидатора, направляет команду на полное или частичное отключение сервиса в элементы сети сотовой связи. Валидатор и блокиратор соединены между собой, а также с подсистемой базовых станций сотовой сети связи, с подсистемой сети и коммутации сотовой сети связи и через нее с подсистемой управления и поддержки сотовой сети связи. Валидатор оборудован генератором команд и соединен с часами-календарем для определения интервалов времени,со средством рассылки и предоставления информации пользователям. Средство рассылки также соединено с запоминающим устройством со специальной базой данных, с часамикалендарем и подсистемой сети и коммутации сотовой сети связи. Устройство формирования специальной базы данных снабжено средствами защиты информации, соединено с сетью Интернет и оборудовано каналом обмена данными с пользователями системы. С этой же целью предлагаемая система оснащается базой данных об официально ввозимых на территорию страны абонентских устройствах. В базе могут быть указаны идентифицирующие абонентское устройство уникальные характеристики, такие как тип, модель,внутренний заводской номер, например,- собственный идентификационный номер,информация о технических возможностях, другие параметры, в том числе конфиденциальные. Абонентское устройство периодически для регистрации-перерегистрации в сети передает на базовую станцию информацию о себе, в том числе о своем внутреннем номере. Не трудно сопоставить полученные системой от абонентского устройства данные с базой данных. Для ее хранения в систему введено запоминающее устройство. Постоянное либо оперативное запоминающие устройства оборудованы достаточным количеством входов и выходов для обмена информацией с внешними источниками и интегрированы в различные подсистемы на рабочих местах на базе персональных компьютеров. Запоминающие устройства через отдельное сетевое устройство анализа данных абонентского устройства или валидатор соединены с подсистемой сети и коммутации. Валидатор выполняет процессинговые функции по сравнению информации из базы данных с поступающими из подсистемы сети и коммутации данными об абонентских устройствах. При этом управляющее программное обеспечение подсистемы сети и коммутации перенастроено для автоматической отсылки на валидатор заданного набора данных, получаемых от абонентских устройств. Валидатор с помощью встроенного генератора стандартных команд получает из подсистемы сети и коммутации ответы на запросы по конкретным абонентским устройствам. База данных может содержать такие же данные об абонентских устройствах, числящихся в розыске, которые были, например, украдены у производителя, у законных владельцев либо похищены вместе с владельцем. Кража абонентских устройств стала новым видом преступлений, их поиском и определением вынуждены заниматься правоохранительные органы. Предлагаемая система и способ могут быть использованы для успешного решения этой сложной задачи. Для этого в систему включена вычислительная подсистема определения местоположения абонентского устройства, связанная с геоинформационной подсистемой, а также коммуникационная подсистема. Коммуникационная подсистема соединена с вычислительной подсистемой определения местоположения абонентского устройства, с валидатором, с подсистемой сети и коммутации сотовой сети связи, выполненной с входом для пользователей. 6 12662 1 2009.12.30 Система содержит модуль хранения информации о базовых станциях, содержащем информацию об их местоположении, пространственной конфигурации диаграмм направленности их антенн, уровнях излучаемой мощности и пр. Эта информация используется вычислительной подсистемой определения местоположения абонентского устройства, соединенной с коммуникационной подсистемой, с модулем хранения информации о базовых станциях, и геоинформационной подсистемой, содержащей модуль хранения данных о местоположениях абонентских устройств. Этот модуль может быть также интегрирован в другие элементы предлагаемой системы в зависимости от удобства размещения и связи с ним. Система также содержит средство анализа заданного интервала времени, входящее в состав коммуникационной подсистемы. Коммуникационная и геоинформационная подсистемы соединены между собой и с сетью Интернет. В системе присутствуют каналы связи между вычислительной подсистемой определения местоположения абонентского устройства, подсистемой сети и коммутации и подсистемой базовых станций. Система содержит средство сбора и приема-передачи информации из абонентского устройства в подсистему сети и коммутации и в вычислительную подсистему определения местоположения абонентского устройства. Роль этого средства выполняет программное обеспечение, помещенное в абонентское устройство или в подключенное к нему вычислительное устройство, в том числе в виде микроконтроллера. В части случаев в этой роли используется стандартное программное обеспечение абонентского устройства, когда оно способно управлять сбором и передачей заданного набора данных с абонентского устройства в подсистему сети и коммутации, вычислительную подсистему определения местоположения абонентского устройства и в валидатор. Система содержит также подсистему синхронизации. Проведенный анализ уровня техники, включающий поиск информации по патентным и научно-техническим источникам, позволил установить, что отсутствуют аналоги заявленному устройству, идентичные всем существенным признакам. Следовательно, заявленное устройство соответствует критерию новизна действующего патентного закона. Для проверки соответствия требованию критерия изобретательский уровень проведен дополнительный поиск технических решений с целью выявления признаков, совпадающих с отличительными от выбранных аналогов признаками. Установлено, что заявленный объект явным образом не следует из известного уровня техники. Следовательно, объект защиты соответствует критерию изобретательский уровень. Один из возможных вариантов исполнения системы, согласно предлагаемому изобретению, показан на чертеже , где приведена функциональная компоновка системы мониторинга абонентских устройств сотовой сети связи. Система мониторинга абонентских устройств сотовой сети связи в процессе периодического обмена сигналами с базовыми станциями по прямому и обратному каналам управления, содержит подсистему базовых станций сотовой сети связи, включающую по меньшей мере базовые станции с антеннами и с контроллерами базовых станций, подсистему сети и коммутации сотовой сети связи, включающую по меньшей мере центральный коммутатор и регистры абонентов, подсистему управления и поддержки сотовой сети связи и находящееся в сети абонентское устройство. Система содержит модуль хранения информации о базовых станциях, вычислительную подсистему определения местоположения абонентского устройства, соединенные между собой средство сбора и приема-передачи информации из абонентского устройства в подсистему сети и коммутации и в вычислительную подсистему определения местоположения абонентского устройства, интегрированное в абонентское устройство в виде программного обеспечения, помещенного в его 7 12662 1 2009.12.30 память или в подключенный к нему контроллер. Система содержит средство анализа заданного интервала времени, входящее в состав коммуникационной подсистемы, соединенной с подсистемой сети и коммутации сотовой сети связи, каналы связи между вычислительной подсистемой определения местоположения абонентского устройства, подсистемой сети и коммутации сотовой сети связи и подсистемой базовых станций сотовой сети связи, геоинформационную подсистему, связанную с вычислительной подсистемой определения местоположения абонентского устройства. Коммуникационная подсистема соединена с вычислительной подсистемой определения местоположения абонентского устройства, и выполнена с входом для пользователей. Коммуникационная и геоинформационная подсистемы соединены между собой и с сетью Интернет. Система дополнительно содержит валидатор, блокиратор и запоминающее устройство с базой данных, выполненное с входами и выходами, соединенное с устройством формирования базы данных, со средством рассылки, с часами-календарем и с подсистемой сети и коммутации сотовой сети связи. Валидатор и блокиратор соединены между собой, с подсистемой базовых станций, с подсистемой сети и коммутации сотовой сети связи и через нее с подсистемой управления и поддержки сотовой сети связи. Валидатор содержит генератор команд и соединен также с часами-календарем, со средством рассылки информации пользователям, с запоминающим устройством с базой данных, а также с коммуникационной подсистемой. Устройство формирования базы данных снабжено средствами защиты информации, соединено с сетью Интернет и выполнено с каналом обмена данными с пользователями системы. Система также содержит подсистему синхронизации. Валидатор сравнивает данные о номерах абонентских устройств и их характеристиках с данными из базы данных. В зависимости от настроек возможны различные варианты построения способов его работы. Выявление нелегально ввезенных и эксплуатируемых абонентских устройств. Если валидатор в базе данных среди массива легально ввезенных устройств не обнаружил информацию о регистрирующемся в сети абонентском устройстве, он передает сообщение о необходимости полной или частичной блокировки этого абонентского устройства. Для этого валидатор должен быть соединен с блокиратором, иметь соединение с подсистемами сети и коммутации, базовых станций и управления и поддержки сотовой сети связи. Блокиратор после получения команды от валидатора может направлять в сеть сотовой связи команды на осуществление различных типов блокировок работы абонентского устройства. Система, как правило, предоставляет ограниченный временной период эксплуатации абонентских устройств, для которых нет сведений о легальном ввозе и уплате налогов, акцизов и сборов. Сотовый оператор получает возможность беспрепятственно обслуживать тех роумеров и визитеров, которые приобрели идентификационные карты и временно, например до 3-х месяцев, находятся в зоне его обслуживания. Обеспечивается возможность контроля сроков пребывания иностранцев с опцией автоматического напоминания им через сотовую связь о необходимости своевременного продления разрешений и виз. Для этого валидатор соединен со средством анализа заданного интервала времени, выполняющим функцию часы-календарь. Он отмечает момент первой регистрации абонентского устройства в сети и сравнивает с ним текущее время получения из подсистемы сети и коммутации данных о зарегистрированном абонентском устройстве. При превышении заданного интервала времени валидатор, используя соединенное с ним средство рассылки, посылает информацию в блокиратор, подсистему сети и коммутации,подсистему управления и поддержки о необходимости блокировки, разъяснения или напоминания абоненту. Валидатор ведет учет и анализ вывоза абонентского устройства на территории обслуживания других операторов связи, поддерживающих роуминговые отношения с данной сетью, и может принимать решение о блокировке абонентского устройства по заданным алгоритмам при выезде абонента в другую страну на очень короткий период, например 8 12662 1 2009.12.30 один день, не переустанавливает на ноль счетчик времени ограниченного временного периода эксплуатации абонентских устройств в данной стране. Также условием установления этого счетчика на ноль может быть отсутствие одновременного приема сигналов собственной сети связи и роуминговой сети связи (типичная ситуация приближения к госгранице на собственной территории, когда абонент принимает сигналы роуминговых операторов без фактического выезда за рубеж). В базу данных могут помещаться номера абонентских устройств, требующих постоянного слежения за ними, что приводит к регулярному определению местоположения этих устройств в соответствии с возможностями определения местоположения предлагаемой системы. В базе данных устанавливается отметка о необходимости постоянного слежения за абонентским устройством. Валидатор соединен с коммуникационной подсистемой и передает в нее информацию для инициирования процедуры определения местоположения и состояния абонентского устройства (в частности, по абонентским устройствам, находящимся в розыске, абонентам с плохим состоянием здоровья, детям и т.п.). Валидатор и блокиратор соединены с подсистемой базовых станций сотовой сети связи, с подсистемой сети и коммутации сотовой сети связи и через нее с подсистемой управления и поддержки сотовой сети связи. Они передают список запрещенных к использованию абонентских устройств с пояснениями о причинах запрета, например кража,нелегальный ввоз и пр. Подсистемы выполняют блокировку или ограничивают сервис,например только входящие звонки, только , полный запрет, толькои т.п. выбранных валидатором абонентских устройств и рассылают абонентам пояснения о причинах таких действий. Запоминающее устройство со специальной базой данных соединено с устройством ее формирования, которое может корректировать базу за счет поступления информации от уполномоченных организаций и операторов, в том числе находящихся на удаленных позициях. Устройство формирования специальной базы данных соединено с сетью Интернет, содержит средства защиты информации и осуществляет распределение уровней доступа пользователей к поисковой базе данных. Средство рассылки периодически инициирует рассылку тестовых команд на абонентские устройства через подсистему сети и коммутации сотовой сети связи. При тестировании возможностей абонентского устройства определяют соответствие полученных результатов тестирования и априорных данных, в том числе завода-изготовителя. При несоответствии возможностей и априорных данных такое абонентское устройство считают нелегально модифицированным, нелегально эксплуатируемым, нелегально ввезенным и производят ограничение сервиса. С помощью предлагаемой системы решается задача слежения за абонентскими устройствами, находящимися в региональном, международном и межоператорском (межсетевом) роуминге. Для этого операторы сотовой связи осуществляют обмен данными о номерах обслуживающих абонентские устройства базовых станций, номерах базовых станций, находящихся в режиме радиовидимости с абонентским устройством, индексах коррекции,местоположении базовых станций и пр. При наличии у роумингового оператора системы определения местоположения абонентских устройств он осуществляет передачу данных о местоположении, скорости и состоянии абонентских устройств по каналам международной межоператорской связи. Результаты определения местоположения направляются в геоинформационную подсистему. Они могут быть представлены пользователю с использованием возможностей геоинформационной подсистемы, в том числе с визуализацией данных о местоположении абонентского устройства на электронных картах. Так осуществляется мониторинг местоположения и состояния абонентских устройств,в том числе находящихся в роуминге. Одним из приложений может служить организация 9 12662 1 2009.12.30 управления перевозками грузов и движения транспортных средств, в которые тем или иным способом помещены абонентские устройства, например телефон или модем, или таковые находятся у водителей и экспедиторов, двигающихся вместе с транспортом и грузом. Способ мониторинга абонентских устройств сотовой сети связи заключается в следующем. Абонентское устройство передает сигналы по одному из обратных каналов управления, а местоположение его определяют с помощью базовых станций, сигналы от которых оно принимает. Используют подсистему синхронизации процессов и уточняют зону неопределенности местоположения абонентского устройства. Формируют базу данных с различными данными, например о ввезенных и допущенных к эксплуатации абонентских устройствах об абонентских устройствах, числящихся в розыске об абонентских устройствах, подлежащих контролю местоположения и состояния. Получают данные о внутреннем номере абонентского устройства, его типе, характеристиках и номерах его составных частей, скрытых внутренних данных, об установленном в нем программном обеспечении. Полученные данные сравнивают с информацией из сформированной базы данных и принимают решение либо о предоставлении абонентскому устройству услуг, либо о необходимости его полной или частичной блокировки, либо об определении его местоположения и состояния. Предлагается ввести запрет на изменение программного обеспечения и внутреннего номера абонентского устройства во всех случаях, кроме специальных центров технической поддержки, имеющих разрешение оператора и государства, если его еще нет (в большинстве европейских государств такой запрет уже существует). По окончании заданного периода эксплуатации абонентское устройство блокируют,если в базе данных нет информации о его ввозе с выполнением установленных процедур,уплате налогов, пошлин, акцизов и других обязательных платежей, либо высылают абонентскому устройству сообщение в других случаях. Местоположение абонентского устройства в сети определяют по действующему поручению периодически или постоянно, а информацию о его местоположении передают по запросу либо автоматически абонентским устройствам по списку, сетевым и внешним потребителям. Следя за абонентским устройством, операторы сетей обмениваются данными о местоположении абонентского устройства и другой необходимой информацией или данными,позволяющими определить с заданной точностью местоположение абонента, и определяют местоположение абонентского устройства, а результаты через геоинформационную подсистему направляют пользователю, в том числе с визуализацией данных о его местоположении на электронных картах. Диагностируют, ведут учет и анализируют вывоз абонентского устройства на территорию обслуживания операторов связи других сетей, поддерживающих роуминговые отношения с данной сетью, и принимают решение о блокировке абонентского устройства по заданным алгоритмам. Устройство формирования базы данных корректирует специальную базу данных за счет поступления информации от уполномоченных организаций, пользователей и операторов, при этом уровни и права доступа к информации и права ее изменения разделяют. Базу данных формируют с учетом данных о типах, количестве и номерах абонентских устройств, по которым завершены налоговые процедуры, процедуры сертификации, легального ввоза и процедуры таможенного оформления по выпуску в свободное обращение на территории страны или допуску к временной эксплуатации. Активизацию всех абонентских устройств учитывают по времени активизации и по комплексу идентифицирующих абонентское устройство уникальных данных, которыми операторы сетей обмениваются между собой. Устанавливают в базе данных метку, что устройство прошло активизацию и допущено к работе в сети. Вводят ограничение на попытку повторного использования уникального номера и данных легально ввезенного абонентского устройства. 10 12662 1 2009.12.30 При определении попытки активизировать и зарегистрировать в сети абонентское устройство до поступления информации от уполномоченных организаций и операторов, а также при необходимости мониторинга местоположения устанавливают отметки в базе данных на определение местоположения этого абонента. Предлагаемый способ позволяет обнаружить незаконно эксплуатируемые в сотовой сети связи абонентские устройства, краденые устройства, ввезенные в страну с нарушением процедур неуплатой налогов, акцизов и сборов. Позволяет определять их местоположение, блокировать возможность их использования, осуществлять оповещение абонентов. В результате достигается значительный экономический эффект, так как пользователи изза создаваемых им препятствий для эксплуатации таких устройств перестанут приобретать абонентские устройства у нелегальных продавцов или ввозить устройства без уплаты налогов. При этом предлагается осуществлять формирование базы данных легально ввозимых и сертифицируемых абонентских устройств с учетом их внутренних заводских номеров,например,- собственный идентификационный номер, моделей абонентского устройства, даты производства, типа и пр. В этом случае все номера эксплуатируемых в сети абонентских устройств, проходящих в ней регистрацию, перерегистрацию и эксплуатацию сравниваются с номерами легально ввезенных устройств, по которым уплачены все налоги, акцизы, сборы, пошлины и иные платежи, осуществлена сертификация и пр. Чтобы оператор связи не нес потери от уменьшения количества абонентов, предлагается заранее предупредить через средства массовой информации и другими доступными средствами широкие слои населения о том, что с определенного момента каждое вновь регистрируемое в сети связи абонентское устройство будет проверяться на предмет законности ввоза, сертификации, уплаты налогов за ввоз и эксплуатацию и т.п. При этом те абонентские устройства, которые после этого момента ввезены и эксплуатируются с нарушением установленных процедур неуплата налогов, пошлин и пр., будут заблокированы. Абонентские устройства, ввезенные и эксплуатируемые до объявленной даты, могут эксплуатироваться без ограничений, т.к. введение ограничений и на них приведет к сокращению доходов оператора сотовой связи. С другой стороны, срок практической эксплуатации абонентских устройств, особенно массового ценового сегмента, весьма ограничен, как правило, 3-5 лет. Поэтому ввезенный ранее и эксплуатируемый с начала реализации предлагаемого способа парк абонентских устройств за счет технического и морального износа будет выведен из эксплуатации в основной своей массе за указанный период. В то время как вновь приобретаемые абонентские устройства будут подлежать контролю и поэтому приобретаться легальным путем. Это обеспечит плавный вывод рынка аппаратуры мобильной связи из теневого бизнеса в законную область, контролируемую операторами связи и государственными органами. Для пресечения возможности незаконной перезаписи внутренних номерови других собственных уникальных параметров абонентских устройств, в том числе программного обеспечения, снятия блокировок, установленных производителем, оператором связи другой страны и пр., предлагается вести учет активизации всех абонентских устройств не только по времени активизации, но и по комплексу уникальных данных, идентифицирующих конкретное абонентское устройство. Для этого в базу данных заносят не только внутренний номер телефона, но и модель аппарата, тип и номер программного обеспечения, возможно, номера внутренних элементов устройства, данные о предыдущем собственнике и продавце и другую конфиденциальную информацию. Для пресечения международной контрабанды этих товаров предлагается организовать обмен такими данными между различными операторами сотовой связи. Это позволит препятствовать активизации и использованию абонентских устройств, приобретенных в 11 12662 1 2009.12.30 других странах, по которым есть долг по услугам связи в этих странах, по неуплате налогов, пошлин и пр., по которым есть ограничения на эксплуатацию, например, когда оператор связи продает по символической цене или бесплатно абонентское устройство с сопутствующим обязательством обслуживания абонента у данного оператора, а абонент перепродает это устройство с целью незаконного извлечения выгоды. Предлагается сохранять в базе данных в тайне внутренние номера и другие параметры легально ввозимых и сертифицируемых абонентских устройств. При этом предлагается помещать в базу данных время первой попытки регистрации в сети связи абонентского устройства и его активизации. Если его внутренний номер и др. данные совпадают с номером и данными легально завезенного устройства, помещенными в базу данных, то в базе данных устанавливается метка о том, что один раз устройство с таким номером и данными уже прошло активизацию и допущено к работе в сети связи. Предлагается ввести ограничение на повторную попытку какого-либо абонентского устройства использовать при активизации или регистрации номер и др. данные легально ввезенного абонентского устройства. Таким образом, каждый внутренний номер и др. параметры легально ввезенного абонентского устройства можно использовать только один раз. Все последующие попытки регистрации с тем же номером и параметрами предлагается аннулировать и считать нелегальными. Это обеспечит бессмысленность воровства информации из специальной базы данных о номерах и др. параметрах легально ввезенных абонентских устройств. В тех случаях,когда злоумышленник получил возможность активизировать абонентское устройство раньше законного владельца, предлагается выявлять его за счет установки отметки в базе данных на определение местоположения этого абонента с целью его поимки. В качестве дополнительной меры предлагается учитывать и анализировать информацию об изменении владельца абонентского устройства, ставить в соответствие номер абонента, в частности сетевой номер идентификационной карты, и номер и данные абонентского устройства. Таким образом, создают условия для того, чтобы абоненты приобретали абонентские устройства только официальным путем, и сами требовали оформления и выдачи им продавцом всех установленных документов, в том числе фискальных, позволяющих подтвердить легальность приобретения, а при необходимости, и ввоза. Не допускают активацию и регистрацию этого абонентского устройства с новым номером абонента без блокировки возможности работы с предыдущим номером абонента. Для того чтобы не создавать проблем абонентам, приобретшим свои устройства официальным путем, устанавливают в базе данных метки очевидной легальности абонентского устройства в случае ее достоверного подтверждения, при наличии такой метки и попытке активизации абонентского устройства-двойника производят блокировку двойника и номера абонента, использовавшего двойник абонентского устройства. В этом случае возможно опубликование базы данных, например в сети Интернет, с возможностью доступа к ней покупателей абонентских устройств, которые могут проверить легальность потенциальной покупки заранее, т.е. до приобретения абонентского устройства у продавца. Источники информации 1. Патент РФ 2092355 С 1, МПК 6 6125/02, 1997. 2. Патент РФ 2107925 С 1, МПК 6 013/02. 1998 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 12
