Сельскохозяйственная уборочная машина

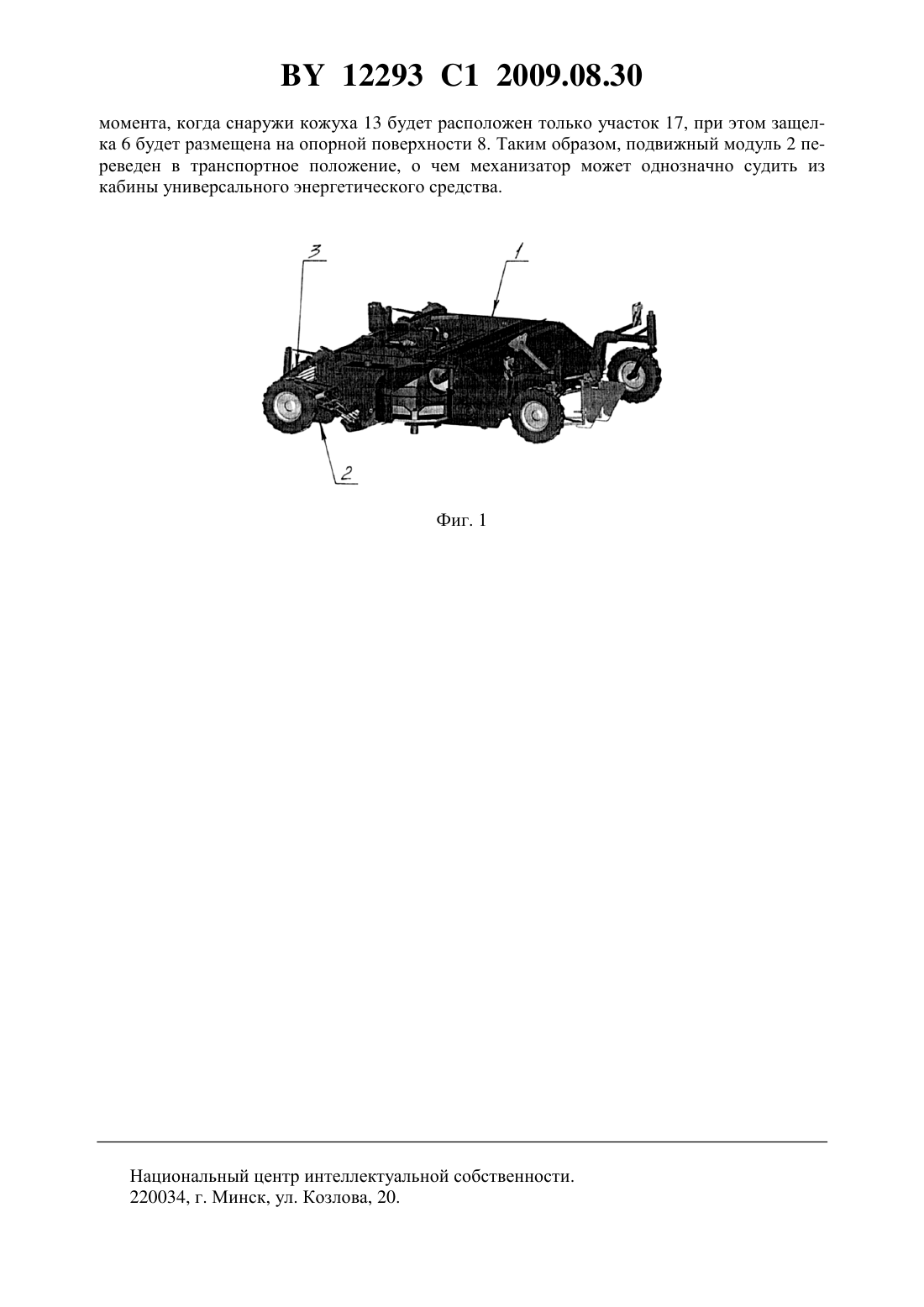

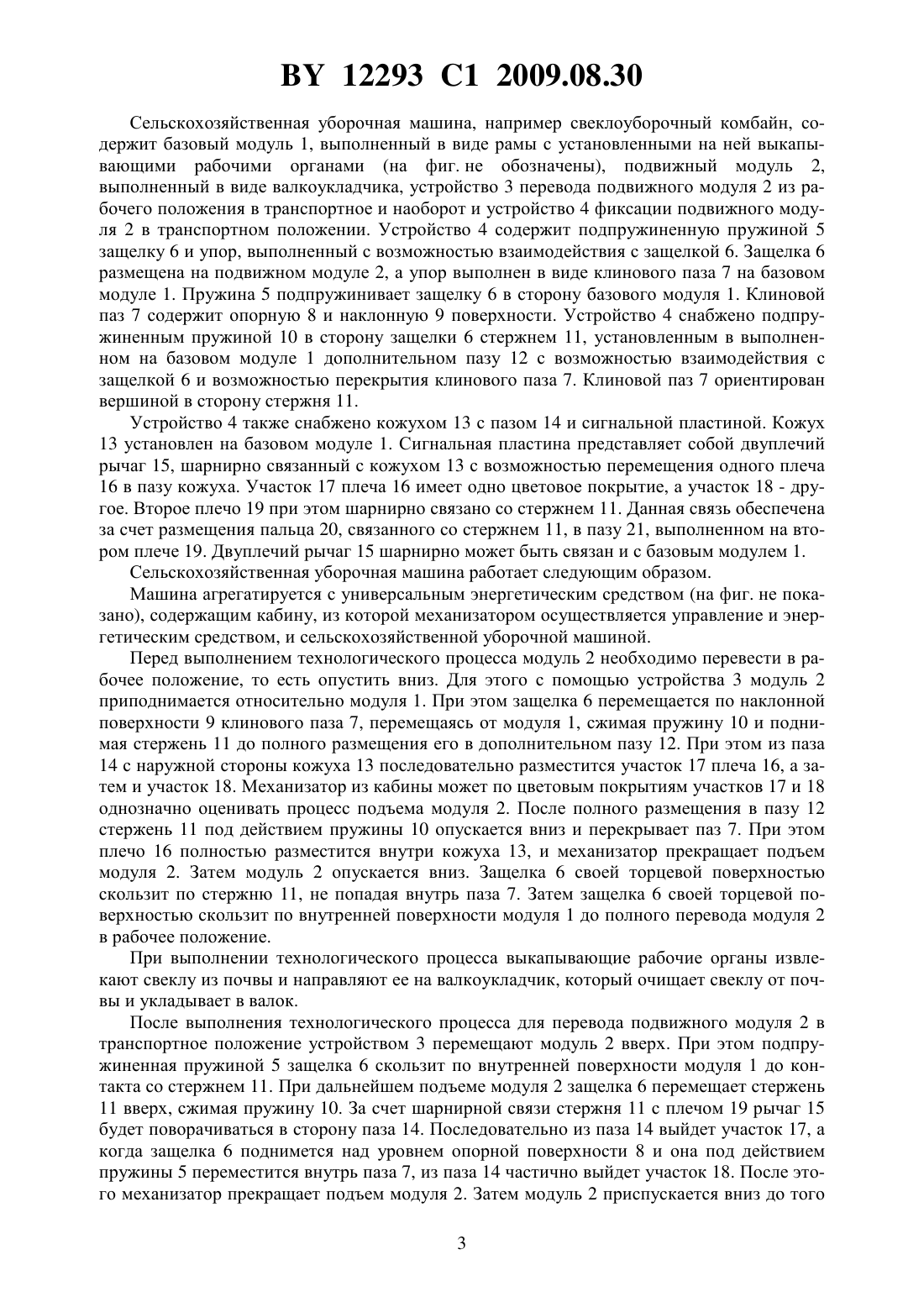

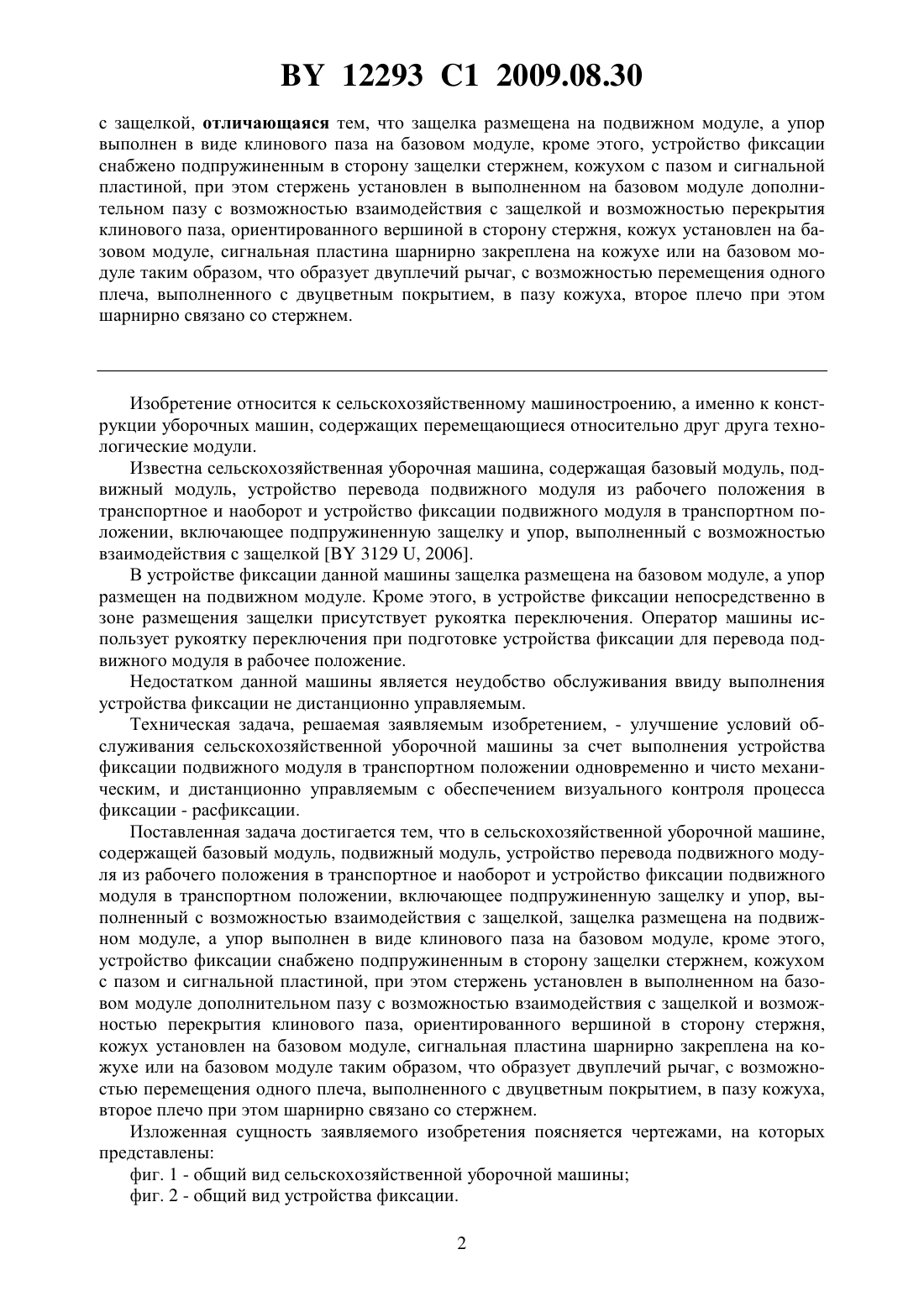

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Меженников Александр Павлович Волков Иван Васильевич Захаренко Анатолий Владимирович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Сельскохозяйственная уборочная машина, содержащая базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия 12293 1 2009.08.30 с защелкой, отличающаяся тем, что защелка размещена на подвижном модуле, а упор выполнен в виде клинового паза на базовом модуле, кроме этого, устройство фиксации снабжено подпружиненным в сторону защелки стержнем, кожухом с пазом и сигнальной пластиной, при этом стержень установлен в выполненном на базовом модуле дополнительном пазу с возможностью взаимодействия с защелкой и возможностью перекрытия клинового паза, ориентированного вершиной в сторону стержня, кожух установлен на базовом модуле, сигнальная пластина шарнирно закреплена на кожухе или на базовом модуле таким образом, что образует двуплечий рычаг, с возможностью перемещения одного плеча, выполненного с двуцветным покрытием, в пазу кожуха, второе плечо при этом шарнирно связано со стержнем. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции уборочных машин, содержащих перемещающиеся относительно друг друга технологические модули. Известна сельскохозяйственная уборочная машина, содержащая базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия с защелкой 3129 , 2006. В устройстве фиксации данной машины защелка размещена на базовом модуле, а упор размещен на подвижном модуле. Кроме этого, в устройстве фиксации непосредственно в зоне размещения защелки присутствует рукоятка переключения. Оператор машины использует рукоятку переключения при подготовке устройства фиксации для перевода подвижного модуля в рабочее положение. Недостатком данной машины является неудобство обслуживания ввиду выполнения устройства фиксации не дистанционно управляемым. Техническая задача, решаемая заявляемым изобретением, - улучшение условий обслуживания сельскохозяйственной уборочной машины за счет выполнения устройства фиксации подвижного модуля в транспортном положении одновременно и чисто механическим, и дистанционно управляемым с обеспечением визуального контроля процесса фиксации - расфиксации. Поставленная задача достигается тем, что в сельскохозяйственной уборочной машине,содержащей базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия с защелкой, защелка размещена на подвижном модуле, а упор выполнен в виде клинового паза на базовом модуле, кроме этого,устройство фиксации снабжено подпружиненным в сторону защелки стержнем, кожухом с пазом и сигнальной пластиной, при этом стержень установлен в выполненном на базовом модуле дополнительном пазу с возможностью взаимодействия с защелкой и возможностью перекрытия клинового паза, ориентированного вершиной в сторону стержня,кожух установлен на базовом модуле, сигнальная пластина шарнирно закреплена на кожухе или на базовом модуле таким образом, что образует двуплечий рычаг, с возможностью перемещения одного плеча, выполненного с двуцветным покрытием, в пазу кожуха,второе плечо при этом шарнирно связано со стержнем. Изложенная сущность заявляемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид сельскохозяйственной уборочной машины фиг. 2 - общий вид устройства фиксации. 2 12293 1 2009.08.30 Сельскохозяйственная уборочная машина, например свеклоуборочный комбайн, содержит базовый модуль 1, выполненный в виде рамы с установленными на ней выкапывающими рабочими органами (на фиг. не обозначены), подвижный модуль 2,выполненный в виде валкоукладчика, устройство 3 перевода подвижного модуля 2 из рабочего положения в транспортное и наоборот и устройство 4 фиксации подвижного модуля 2 в транспортном положении. Устройство 4 содержит подпружиненную пружиной 5 защелку 6 и упор, выполненный с возможностью взаимодействия с защелкой 6. Защелка 6 размещена на подвижном модуле 2, а упор выполнен в виде клинового паза 7 на базовом модуле 1. Пружина 5 подпружинивает защелку 6 в сторону базового модуля 1. Клиновой паз 7 содержит опорную 8 и наклонную 9 поверхности. Устройство 4 снабжено подпружиненным пружиной 10 в сторону защелки 6 стержнем 11, установленным в выполненном на базовом модуле 1 дополнительном пазу 12 с возможностью взаимодействия с защелкой 6 и возможностью перекрытия клинового паза 7. Клиновой паз 7 ориентирован вершиной в сторону стержня 11. Устройство 4 также снабжено кожухом 13 с пазом 14 и сигнальной пластиной. Кожух 13 установлен на базовом модуле 1. Сигнальная пластина представляет собой двуплечий рычаг 15, шарнирно связанный с кожухом 13 с возможностью перемещения одного плеча 16 в пазу кожуха. Участок 17 плеча 16 имеет одно цветовое покрытие, а участок 18 - другое. Второе плечо 19 при этом шарнирно связано со стержнем 11. Данная связь обеспечена за счет размещения пальца 20, связанного со стержнем 11, в пазу 21, выполненном на втором плече 19. Двуплечий рычаг 15 шарнирно может быть связан и с базовым модулем 1. Сельскохозяйственная уборочная машина работает следующим образом. Машина агрегатируется с универсальным энергетическим средством (на фиг. не показано), содержащим кабину, из которой механизатором осуществляется управление и энергетическим средством, и сельскохозяйственной уборочной машиной. Перед выполнением технологического процесса модуль 2 необходимо перевести в рабочее положение, то есть опустить вниз. Для этого с помощью устройства 3 модуль 2 приподнимается относительно модуля 1. При этом защелка 6 перемещается по наклонной поверхности 9 клинового паза 7, перемещаясь от модуля 1, сжимая пружину 10 и поднимая стержень 11 до полного размещения его в дополнительном пазу 12. При этом из паза 14 с наружной стороны кожуха 13 последовательно разместится участок 17 плеча 16, а затем и участок 18. Механизатор из кабины может по цветовым покрытиям участков 17 и 18 однозначно оценивать процесс подъема модуля 2. После полного размещения в пазу 12 стержень 11 под действием пружины 10 опускается вниз и перекрывает паз 7. При этом плечо 16 полностью разместится внутри кожуха 13, и механизатор прекращает подъем модуля 2. Затем модуль 2 опускается вниз. Защелка 6 своей торцевой поверхностью скользит по стержню 11, не попадая внутрь паза 7. Затем защелка 6 своей торцевой поверхностью скользит по внутренней поверхности модуля 1 до полного перевода модуля 2 в рабочее положение. При выполнении технологического процесса выкапывающие рабочие органы извлекают свеклу из почвы и направляют ее на валкоукладчик, который очищает свеклу от почвы и укладывает в валок. После выполнения технологического процесса для перевода подвижного модуля 2 в транспортное положение устройством 3 перемещают модуль 2 вверх. При этом подпружиненная пружиной 5 защелка 6 скользит по внутренней поверхности модуля 1 до контакта со стержнем 11. При дальнейшем подъеме модуля 2 защелка 6 перемещает стержень 11 вверх, сжимая пружину 10. За счет шарнирной связи стержня 11 с плечом 19 рычаг 15 будет поворачиваться в сторону паза 14. Последовательно из паза 14 выйдет участок 17, а когда защелка 6 поднимется над уровнем опорной поверхности 8 и она под действием пружины 5 переместится внутрь паза 7, из паза 14 частично выйдет участок 18. После этого механизатор прекращает подъем модуля 2. Затем модуль 2 приспускается вниз до того 3 12293 1 2009.08.30 момента, когда снаружи кожуха 13 будет расположен только участок 17, при этом защелка 6 будет размещена на опорной поверхности 8. Таким образом, подвижный модуль 2 переведен в транспортное положение, о чем механизатор может однозначно судить из кабины универсального энергетического средства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
