Привод рабочих органов кормоуборочного комбайна

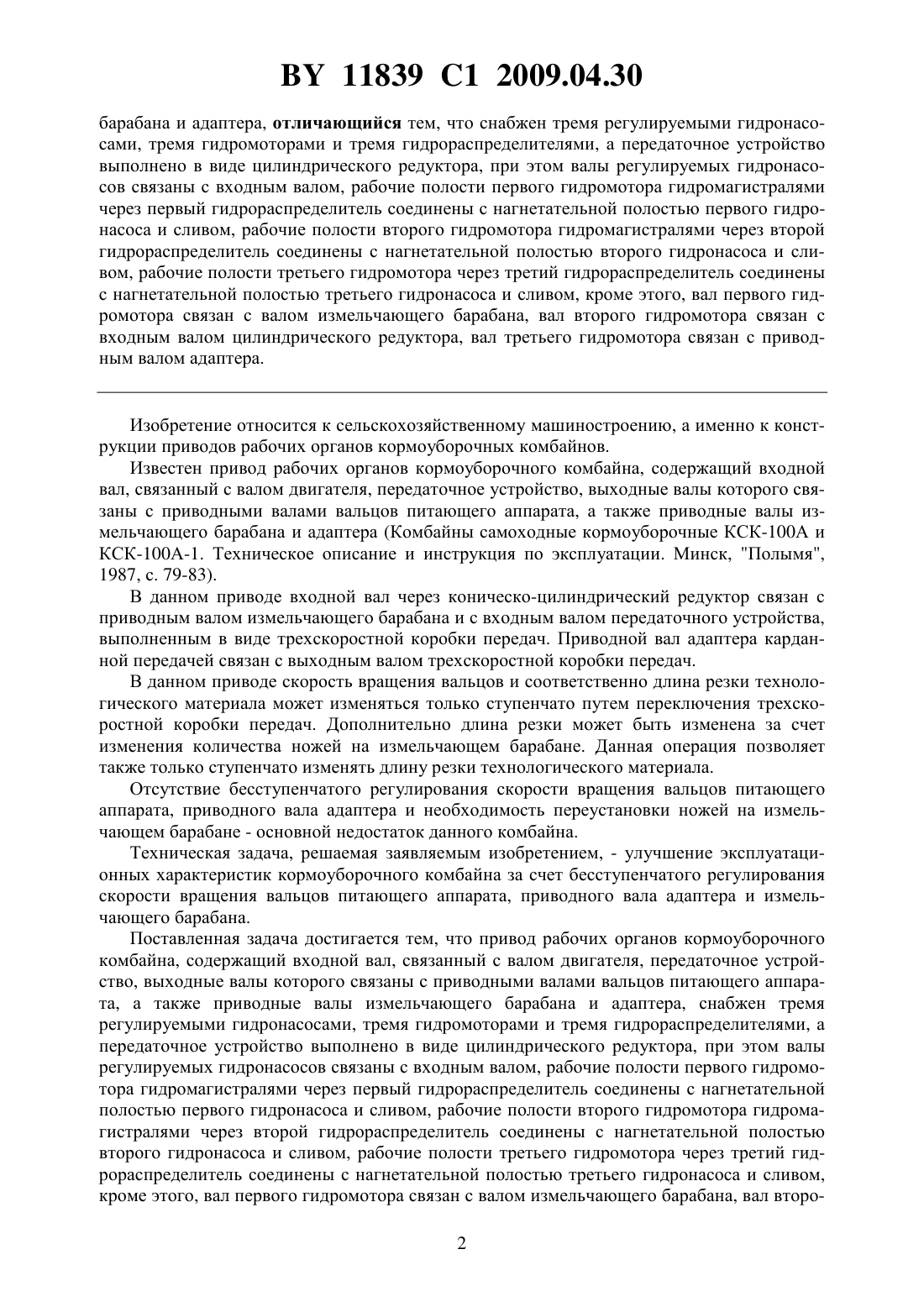

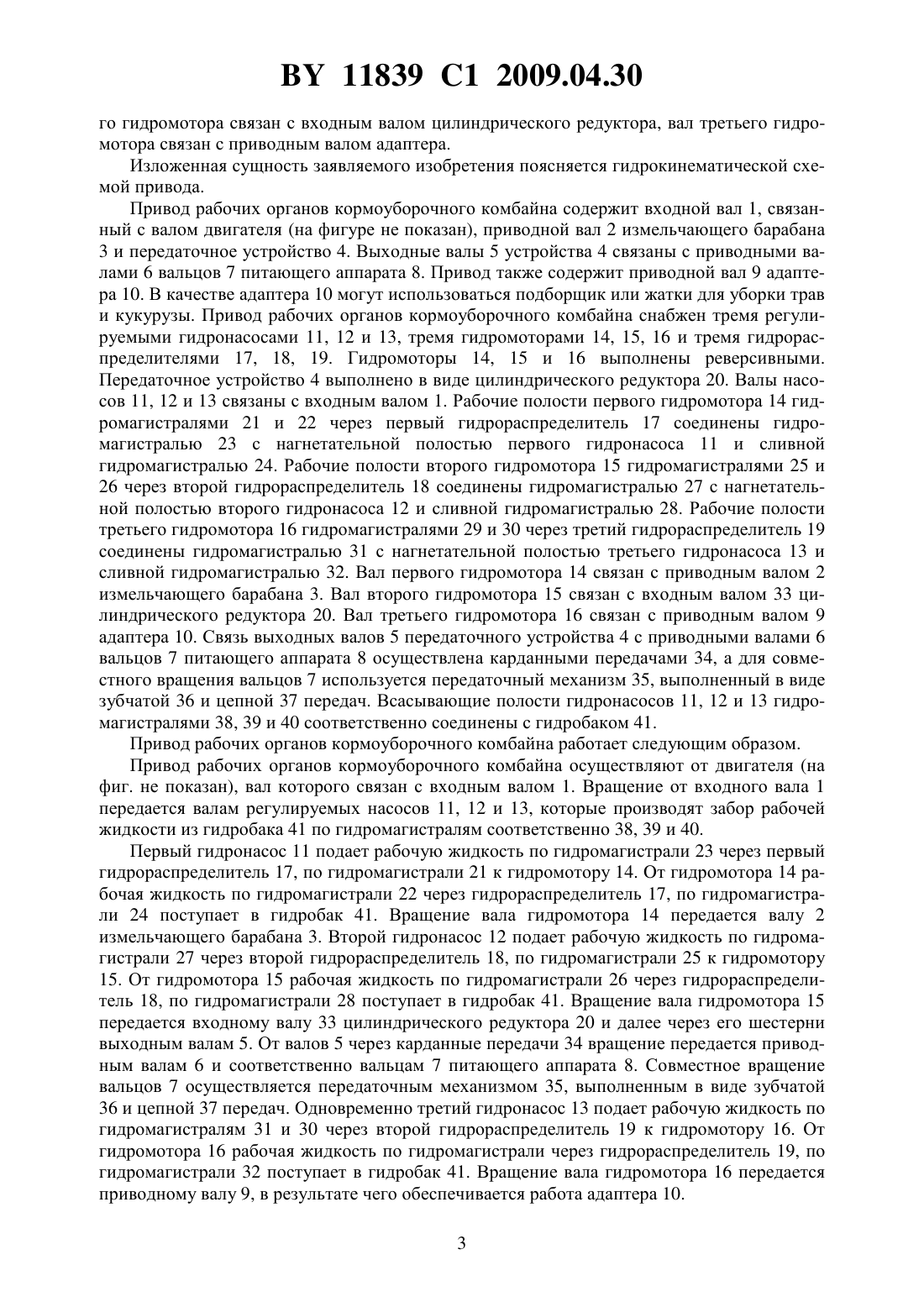

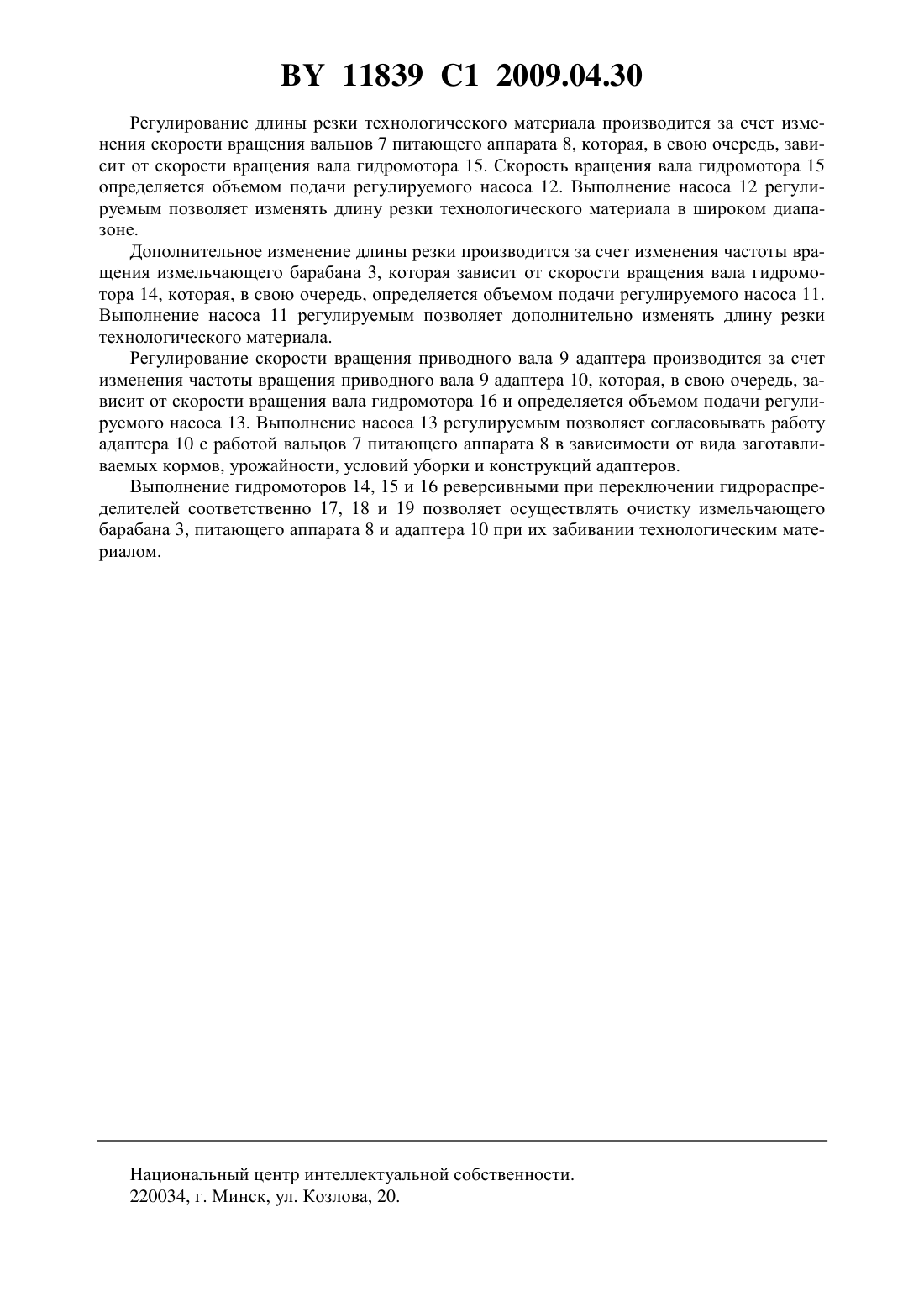

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИВОД РАБОЧИХ ОРГАНОВ КОРМОУБОРОЧНОГО КОМБАЙНА(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Рехлицкий Олег Валентинович Казаков Виктор Андреевич Меженников Александр Павлович Усов Петр Петрович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(56) Комбайны самоходные кормоуборочные КСК-100 А и КСК-100 А-1. Техническое описание и инструкция по эксплуатации. - Мн. Полымя, 1987. С. 79-83.2038729 1, 1995.1674733 1, 1991.1674732 1, 1991.1639471 1, 1991.1418086 1, 1988.5791128 , 1998.60217629 , 1994.(57) Привод рабочих органов кормоуборочного комбайна, содержащий входной вал, связанный с валом двигателя, передаточное устройство, выходные валы которого связаны с приводными валами вальцов питающего аппарата, а также приводные валы измельчающего 11839 1 2009.04.30 барабана и адаптера, отличающийся тем, что снабжен тремя регулируемыми гидронасосами, тремя гидромоторами и тремя гидрораспределителями, а передаточное устройство выполнено в виде цилиндрического редуктора, при этом валы регулируемых гидронасосов связаны с входным валом, рабочие полости первого гидромотора гидромагистралями через первый гидрораспределитель соединены с нагнетательной полостью первого гидронасоса и сливом, рабочие полости второго гидромотора гидромагистралями через второй гидрораспределитель соединены с нагнетательной полостью второго гидронасоса и сливом, рабочие полости третьего гидромотора через третий гидрораспределитель соединены с нагнетательной полостью третьего гидронасоса и сливом, кроме этого, вал первого гидромотора связан с валом измельчающего барабана, вал второго гидромотора связан с входным валом цилиндрического редуктора, вал третьего гидромотора связан с приводным валом адаптера. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции приводов рабочих органов кормоуборочных комбайнов. Известен привод рабочих органов кормоуборочного комбайна, содержащий входной вал, связанный с валом двигателя, передаточное устройство, выходные валы которого связаны с приводными валами вальцов питающего аппарата, а также приводные валы измельчающего барабана и адаптера (Комбайны самоходные кормоуборочные КСК-100 А и КСК-100 А-1. Техническое описание и инструкция по эксплуатации. Минск, Полымя,1987, с. 79-83). В данном приводе входной вал через коническо-цилиндрический редуктор связан с приводным валом измельчающего барабана и с входным валом передаточного устройства,выполненным в виде трехскоростной коробки передач. Приводной вал адаптера карданной передачей связан с выходным валом трехскоростной коробки передач. В данном приводе скорость вращения вальцов и соответственно длина резки технологического материала может изменяться только ступенчато путем переключения трехскоростной коробки передач. Дополнительно длина резки может быть изменена за счет изменения количества ножей на измельчающем барабане. Данная операция позволяет также только ступенчато изменять длину резки технологического материала. Отсутствие бесступенчатого регулирования скорости вращения вальцов питающего аппарата, приводного вала адаптера и необходимость переустановки ножей на измельчающем барабане - основной недостаток данного комбайна. Техническая задача, решаемая заявляемым изобретением, - улучшение эксплуатационных характеристик кормоуборочного комбайна за счет бесступенчатого регулирования скорости вращения вальцов питающего аппарата, приводного вала адаптера и измельчающего барабана. Поставленная задача достигается тем, что привод рабочих органов кормоуборочного комбайна, содержащий входной вал, связанный с валом двигателя, передаточное устройство, выходные валы которого связаны с приводными валами вальцов питающего аппарата, а также приводные валы измельчающего барабана и адаптера, снабжен тремя регулируемыми гидронасосами, тремя гидромоторами и тремя гидрораспределителями, а передаточное устройство выполнено в виде цилиндрического редуктора, при этом валы регулируемых гидронасосов связаны с входным валом, рабочие полости первого гидромотора гидромагистралями через первый гидрораспределитель соединены с нагнетательной полостью первого гидронасоса и сливом, рабочие полости второго гидромотора гидромагистралями через второй гидрораспределитель соединены с нагнетательной полостью второго гидронасоса и сливом, рабочие полости третьего гидромотора через третий гидрораспределитель соединены с нагнетательной полостью третьего гидронасоса и сливом,кроме этого, вал первого гидромотора связан с валом измельчающего барабана, вал второ 2 11839 1 2009.04.30 го гидромотора связан с входным валом цилиндрического редуктора, вал третьего гидромотора связан с приводным валом адаптера. Изложенная сущность заявляемого изобретения поясняется гидрокинематической схемой привода. Привод рабочих органов кормоуборочного комбайна содержит входной вал 1, связанный с валом двигателя (на фигуре не показан), приводной вал 2 измельчающего барабана 3 и передаточное устройство 4. Выходные валы 5 устройства 4 связаны с приводными валами 6 вальцов 7 питающего аппарата 8. Привод также содержит приводной вал 9 адаптера 10. В качестве адаптера 10 могут использоваться подборщик или жатки для уборки трав и кукурузы. Привод рабочих органов кормоуборочного комбайна снабжен тремя регулируемыми гидронасосами 11, 12 и 13, тремя гидромоторами 14, 15, 16 и тремя гидрораспределителями 17, 18, 19. Гидромоторы 14, 15 и 16 выполнены реверсивными. Передаточное устройство 4 выполнено в виде цилиндрического редуктора 20. Валы насосов 11, 12 и 13 связаны с входным валом 1. Рабочие полости первого гидромотора 14 гидромагистралями 21 и 22 через первый гидрораспределитель 17 соединены гидромагистралью 23 с нагнетательной полостью первого гидронасоса 11 и сливной гидромагистралью 24. Рабочие полости второго гидромотора 15 гидромагистралями 25 и 26 через второй гидрораспределитель 18 соединены гидромагистралью 27 с нагнетательной полостью второго гидронасоса 12 и сливной гидромагистралью 28. Рабочие полости третьего гидромотора 16 гидромагистралями 29 и 30 через третий гидрораспределитель 19 соединены гидромагистралью 31 с нагнетательной полостью третьего гидронасоса 13 и сливной гидромагистралью 32. Вал первого гидромотора 14 связан с приводным валом 2 измельчающего барабана 3. Вал второго гидромотора 15 связан с входным валом 33 цилиндрического редуктора 20. Вал третьего гидромотора 16 связан с приводным валом 9 адаптера 10. Связь выходных валов 5 передаточного устройства 4 с приводными валами 6 вальцов 7 питающего аппарата 8 осуществлена карданными передачами 34, а для совместного вращения вальцов 7 используется передаточный механизм 35, выполненный в виде зубчатой 36 и цепной 37 передач. Всасывающие полости гидронасосов 11, 12 и 13 гидромагистралями 38, 39 и 40 соответственно соединены с гидробаком 41. Привод рабочих органов кормоуборочного комбайна работает следующим образом. Привод рабочих органов кормоуборочного комбайна осуществляют от двигателя (на фиг. не показан), вал которого связан с входным валом 1. Вращение от входного вала 1 передается валам регулируемых насосов 11, 12 и 13, которые производят забор рабочей жидкости из гидробака 41 по гидромагистралям соответственно 38, 39 и 40. Первый гидронасос 11 подает рабочую жидкость по гидромагистрали 23 через первый гидрораспределитель 17, по гидромагистрали 21 к гидромотору 14. т гидромотора 14 рабочая жидкость по гидромагистрали 22 через гидрораспределитель 17, по гидромагистрали 24 поступает в гидробак 41. Вращение вала гидромотора 14 передается валу 2 измельчающего барабана 3. Второй гидронасос 12 подает рабочую жидкость по гидромагистрали 27 через второй гидрораспределитель 18, по гидромагистрали 25 к гидромотору 15. От гидромотора 15 рабочая жидкость по гидромагистрали 26 через гидрораспределитель 18, по гидромагистрали 28 поступает в гидробак 41. Вращение вала гидромотора 15 передается входному валу 33 цилиндрического редуктора 20 и далее через его шестерни выходным валам 5. От валов 5 через карданные передачи 34 вращение передается приводным валам 6 и соответственно вальцам 7 питающего аппарата 8. Совместное вращение вальцов 7 осуществляется передаточным механизмом 35, выполненным в виде зубчатой 36 и цепной 37 передач. Одновременно третий гидронасос 13 подает рабочую жидкость по гидромагистралям 31 и 30 через второй гидрораспределитель 19 к гидромотору 16. От гидромотора 16 рабочая жидкость по гидромагистрали через гидрораспределитель 19, по гидромагистрали 32 поступает в гидробак 41. Вращение вала гидромотора 16 передается приводному валу 9, в результате чего обеспечивается работа адаптера 10. 3 11839 1 2009.04.30 Регулирование длины резки технологического материала производится за счет изменения скорости вращения вальцов 7 питающего аппарата 8, которая, в свою очередь, зависит от скорости вращения вала гидромотора 15. Скорость вращения вала гидромотора 15 определяется объемом подачи регулируемого насоса 12. Выполнение насоса 12 регулируемым позволяет изменять длину резки технологического материала в широком диапазоне. Дополнительное изменение длины резки производится за счет изменения частоты вращения измельчающего барабана 3, которая зависит от скорости вращения вала гидромотора 14, которая, в свою очередь, определяется объемом подачи регулируемого насоса 11. Выполнение насоса 11 регулируемым позволяет дополнительно изменять длину резки технологического материала. Регулирование скорости вращения приводного вала 9 адаптера производится за счет изменения частоты вращения приводного вала 9 адаптера 10, которая, в свою очередь, зависит от скорости вращения вала гидромотора 16 и определяется объемом подачи регулируемого насоса 13. Выполнение насоса 13 регулируемым позволяет согласовывать работу адаптера 10 с работой вальцов 7 питающего аппарата 8 в зависимости от вида заготавливаемых кормов, урожайности, условий уборки и конструкций адаптеров. Выполнение гидромоторов 14, 15 и 16 реверсивными при переключении гидрораспределителей соответственно 17, 18 и 19 позволяет осуществлять очистку измельчающего барабана 3, питающего аппарата 8 и адаптера 10 при их забивании технологическим материалом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
