Зерноуборочный комбайн

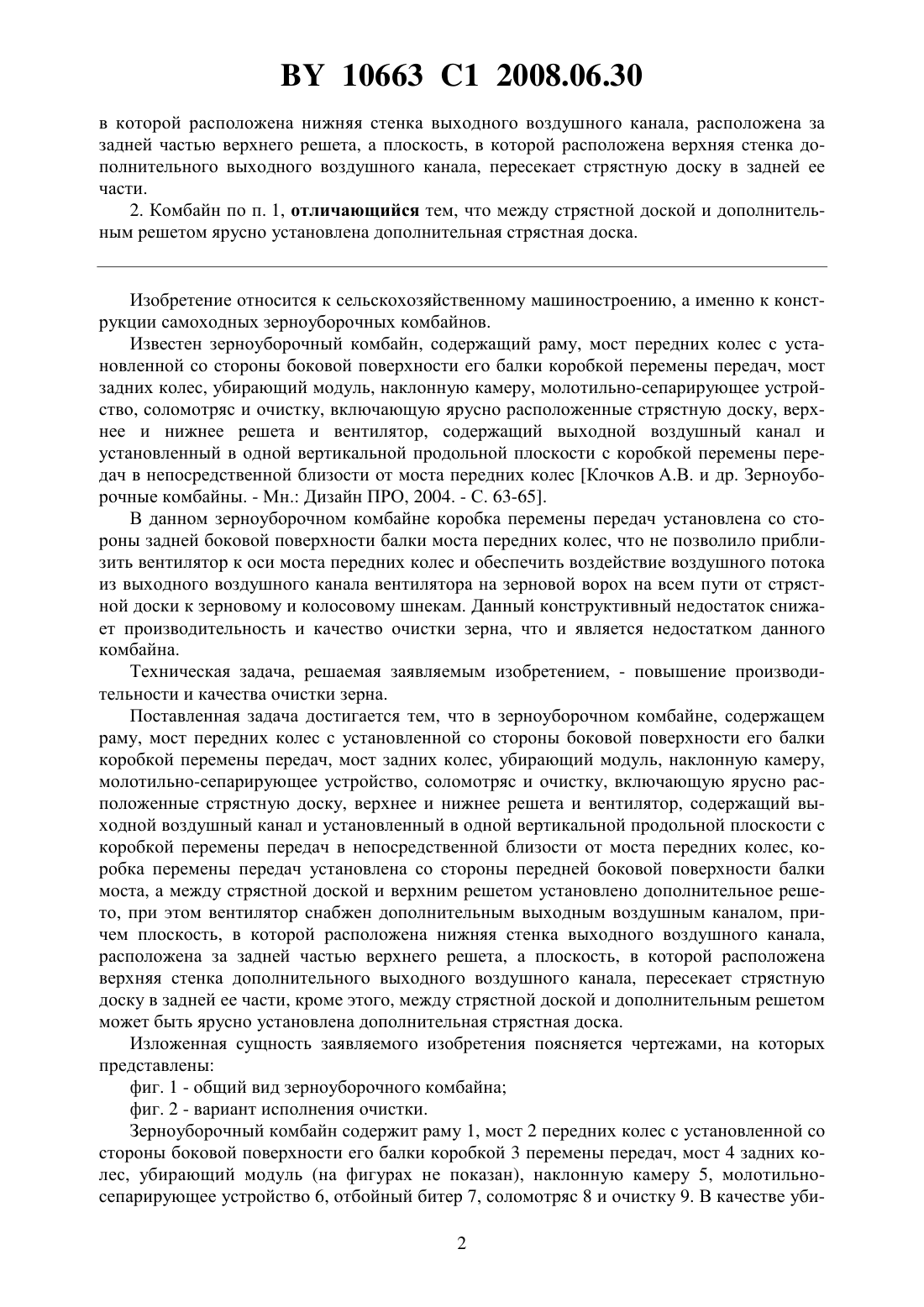

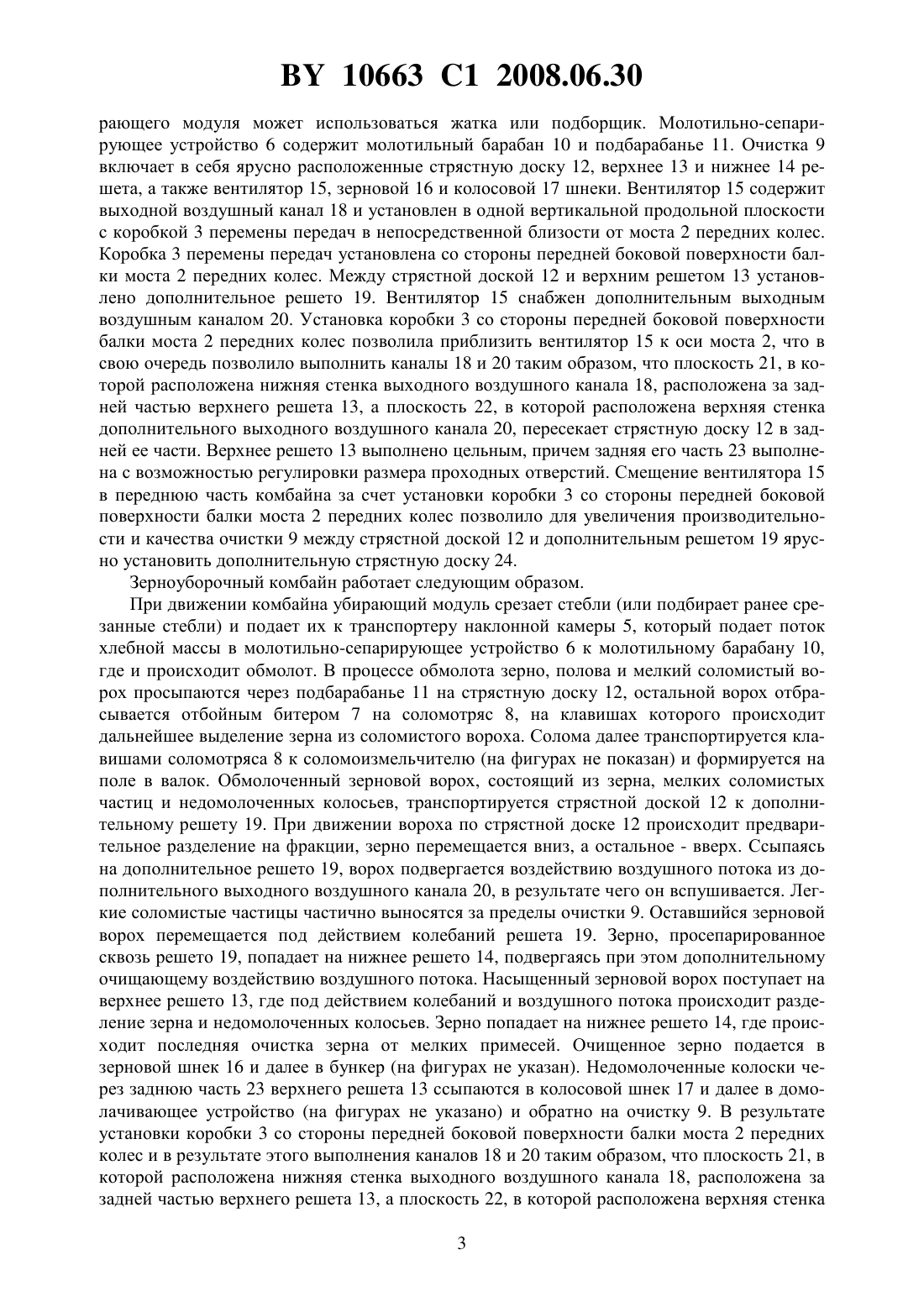

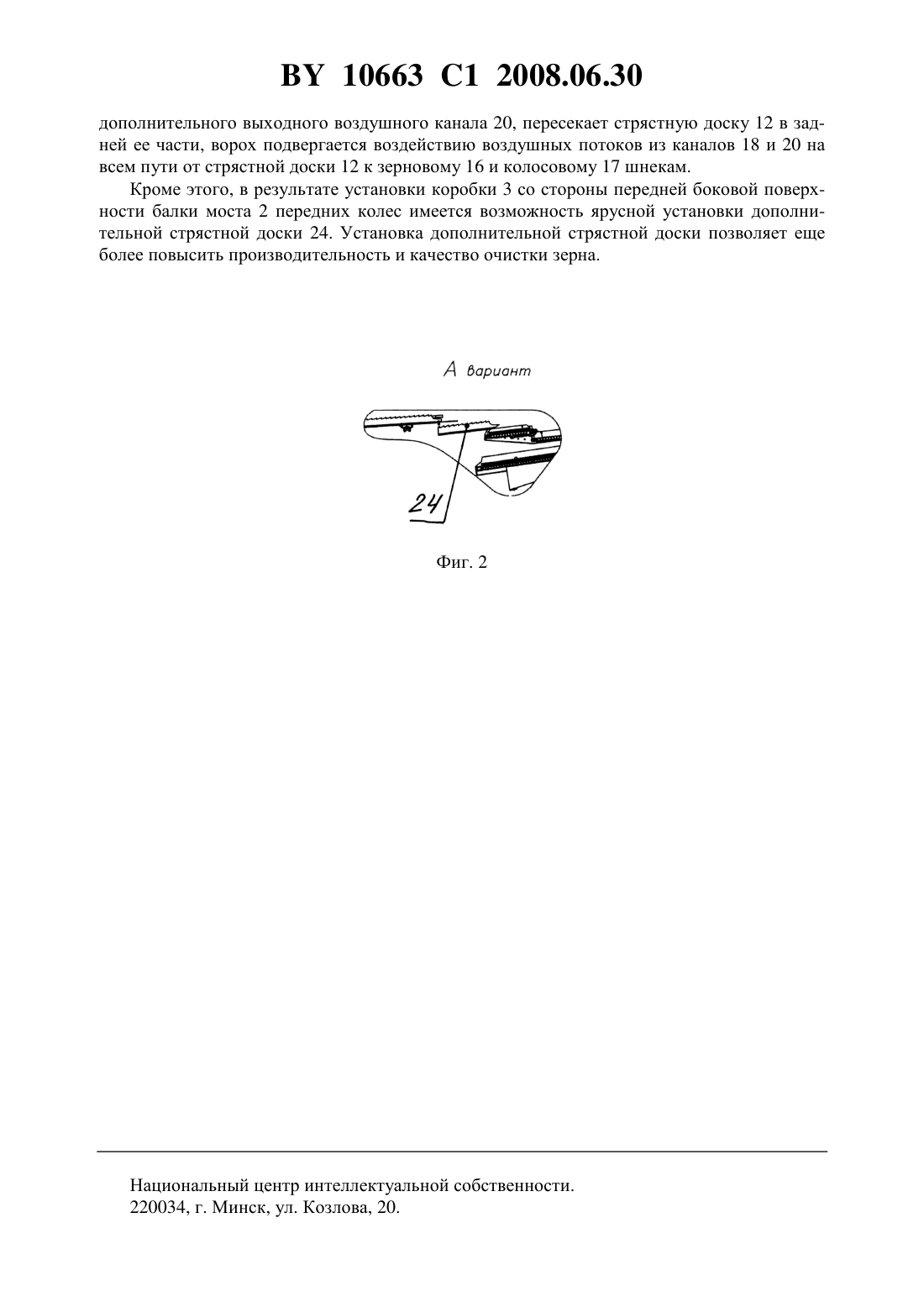

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Дюжев Андрей Анисимович Шуринов Валентин Алексеевич Иоффе Марк Павлович Жмайлик Валерий Алексеевич Дубина Александр Александрович Кондратенко Геннадий Иванович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) 1. Зерноуборочный комбайн, содержащий раму, мост передних колес с установленной со стороны боковой поверхности его балки коробкой перемены передач, мост задних колес, убирающий модуль, наклонную камеру, молотильно-сепарирующее устройство, соломотряс и очистку, включающую ярусно расположенные стрястную доску, верхнее и нижнее решета и вентилятор, содержащий выходной воздушный канал и установленный в одной вертикальной продольной плоскости с коробкой перемены передач в непосредственной близости от моста передних колес, отличающийся тем, что коробка перемены передач установлена со стороны передней боковой поверхности балки моста, а между стрястной доской и верхним решетом установлено дополнительное решето, при этом вентилятор снабжен дополнительным выходным воздушным каналом, причем плоскость, Фиг. 1 10663 1 2008.06.30 в которой расположена нижняя стенка выходного воздушного канала, расположена за задней частью верхнего решета, а плоскость, в которой расположена верхняя стенка дополнительного выходного воздушного канала, пересекает стрястную доску в задней ее части. 2. Комбайн по п. 1, отличающийся тем, что между стрястной доской и дополнительным решетом ярусно установлена дополнительная стрястная доска. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции самоходных зерноуборочных комбайнов. Известен зерноуборочный комбайн, содержащий раму, мост передних колес с установленной со стороны боковой поверхности его балки коробкой перемены передач, мост задних колес, убирающий модуль, наклонную камеру, молотильно-сепарирующее устройство, соломотряс и очистку, включающую ярусно расположенные стрястную доску, верхнее и нижнее решета и вентилятор, содержащий выходной воздушный канал и установленный в одной вертикальной продольной плоскости с коробкой перемены передач в непосредственной близости от моста передних колес Клочков А.В. и др. Зерноуборочные комбайны. - Мн. Дизайн ПРО, 2004. - С. 63-65. В данном зерноуборочном комбайне коробка перемены передач установлена со стороны задней боковой поверхности балки моста передних колес, что не позволило приблизить вентилятор к оси моста передних колес и обеспечить воздействие воздушного потока из выходного воздушного канала вентилятора на зерновой ворох на всем пути от стрястной доски к зерновому и колосовому шнекам. Данный конструктивный недостаток снижает производительность и качество очистки зерна, что и является недостатком данного комбайна. Техническая задача, решаемая заявляемым изобретением, - повышение производительности и качества очистки зерна. Поставленная задача достигается тем, что в зерноуборочном комбайне, содержащем раму, мост передних колес с установленной со стороны боковой поверхности его балки коробкой перемены передач, мост задних колес, убирающий модуль, наклонную камеру,молотильно-сепарирующее устройство, соломотряс и очистку, включающую ярусно расположенные стрястную доску, верхнее и нижнее решета и вентилятор, содержащий выходной воздушный канал и установленный в одной вертикальной продольной плоскости с коробкой перемены передач в непосредственной близости от моста передних колес, коробка перемены передач установлена со стороны передней боковой поверхности балки моста, а между стрястной доской и верхним решетом установлено дополнительное решето, при этом вентилятор снабжен дополнительным выходным воздушным каналом, причем плоскость, в которой расположена нижняя стенка выходного воздушного канала,расположена за задней частью верхнего решета, а плоскость, в которой расположена верхняя стенка дополнительного выходного воздушного канала, пересекает стрястную доску в задней ее части, кроме этого, между стрястной доской и дополнительным решетом может быть ярусно установлена дополнительная стрястная доска. Изложенная сущность заявляемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид зерноуборочного комбайна фиг. 2 - вариант исполнения очистки. Зерноуборочный комбайн содержит раму 1, мост 2 передних колес с установленной со стороны боковой поверхности его балки коробкой 3 перемены передач, мост 4 задних колес, убирающий модуль (на фигурах не показан), наклонную камеру 5, молотильносепарирующее устройство 6, отбойный битер 7, соломотряс 8 и очистку 9. В качестве уби 2 10663 1 2008.06.30 рающего модуля может использоваться жатка или подборщик. Молотильно-сепарирующее устройство 6 содержит молотильный барабан 10 и подбарабанье 11. Очистка 9 включает в себя ярусно расположенные стрястную доску 12, верхнее 13 и нижнее 14 решета, а также вентилятор 15, зерновой 16 и колосовой 17 шнеки. Вентилятор 15 содержит выходной воздушный канал 18 и установлен в одной вертикальной продольной плоскости с коробкой 3 перемены передач в непосредственной близости от моста 2 передних колес. Коробка 3 перемены передач установлена со стороны передней боковой поверхности балки моста 2 передних колес. Между стрястной доской 12 и верхним решетом 13 установлено дополнительное решето 19. Вентилятор 15 снабжен дополнительным выходным воздушным каналом 20. Установка коробки 3 со стороны передней боковой поверхности балки моста 2 передних колес позволила приблизить вентилятор 15 к оси моста 2, что в свою очередь позволило выполнить каналы 18 и 20 таким образом, что плоскость 21, в которой расположена нижняя стенка выходного воздушного канала 18, расположена за задней частью верхнего решета 13, а плоскость 22, в которой расположена верхняя стенка дополнительного выходного воздушного канала 20, пересекает стрястную доску 12 в задней ее части. Верхнее решето 13 выполнено цельным, причем задняя его часть 23 выполнена с возможностью регулировки размера проходных отверстий. Смещение вентилятора 15 в переднюю часть комбайна за счет установки коробки 3 со стороны передней боковой поверхности балки моста 2 передних колес позволило для увеличения производительности и качества очистки 9 между стрястной доской 12 и дополнительным решетом 19 ярусно установить дополнительную стрястную доску 24. Зерноуборочный комбайн работает следующим образом. При движении комбайна убирающий модуль срезает стебли (или подбирает ранее срезанные стебли) и подает их к транспортеру наклонной камеры 5, который подает поток хлебной массы в молотильно-сепарирующее устройство 6 к молотильному барабану 10,где и происходит обмолот. В процессе обмолота зерно, полова и мелкий соломистый ворох просыпаются через подбарабанье 11 на стрястную доску 12, остальной ворох отбрасывается отбойным битером 7 на соломотряс 8, на клавишах которого происходит дальнейшее выделение зерна из соломистого вороха. Солома далее транспортируется клавишами соломотряса 8 к соломоизмельчителю (на фигурах не показан) и формируется на поле в валок. Обмолоченный зерновой ворох, состоящий из зерна, мелких соломистых частиц и недомолоченных колосьев, транспортируется стрястной доской 12 к дополнительному решету 19. При движении вороха по стрястной доске 12 происходит предварительное разделение на фракции, зерно перемещается вниз, а остальное - вверх. Ссыпаясь на дополнительное решето 19, ворох подвергается воздействию воздушного потока из дополнительного выходного воздушного канала 20, в результате чего он вспушивается. Легкие соломистые частицы частично выносятся за пределы очистки 9. Оставшийся зерновой ворох перемещается под действием колебаний решета 19. Зерно, просепарированное сквозь решето 19, попадает на нижнее решето 14, подвергаясь при этом дополнительному очищающему воздействию воздушного потока. Насыщенный зерновой ворох поступает на верхнее решето 13, где под действием колебаний и воздушного потока происходит разделение зерна и недомолоченных колосьев. Зерно попадает на нижнее решето 14, где происходит последняя очистка зерна от мелких примесей. Очищенное зерно подается в зерновой шнек 16 и далее в бункер (на фигурах не указан). Недомолоченные колоски через заднюю часть 23 верхнего решета 13 ссыпаются в колосовой шнек 17 и далее в домолачивающее устройство (на фигурах не указано) и обратно на очистку 9. В результате установки коробки 3 со стороны передней боковой поверхности балки моста 2 передних колес и в результате этого выполнения каналов 18 и 20 таким образом, что плоскость 21, в которой расположена нижняя стенка выходного воздушного канала 18, расположена за задней частью верхнего решета 13, а плоскость 22, в которой расположена верхняя стенка 3 10663 1 2008.06.30 дополнительного выходного воздушного канала 20, пересекает стрястную доску 12 в задней ее части, ворох подвергается воздействию воздушных потоков из каналов 18 и 20 на всем пути от стрястной доски 12 к зерновому 16 и колосовому 17 шнекам. Кроме этого, в результате установки коробки 3 со стороны передней боковой поверхности балки моста 2 передних колес имеется возможность ярусной установки дополнительной стрястной доски 24. Установка дополнительной стрястной доски позволяет еще более повысить производительность и качество очистки зерна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
