Устройство для деплеции комплексов иммуномагнитомикросфер с клетками

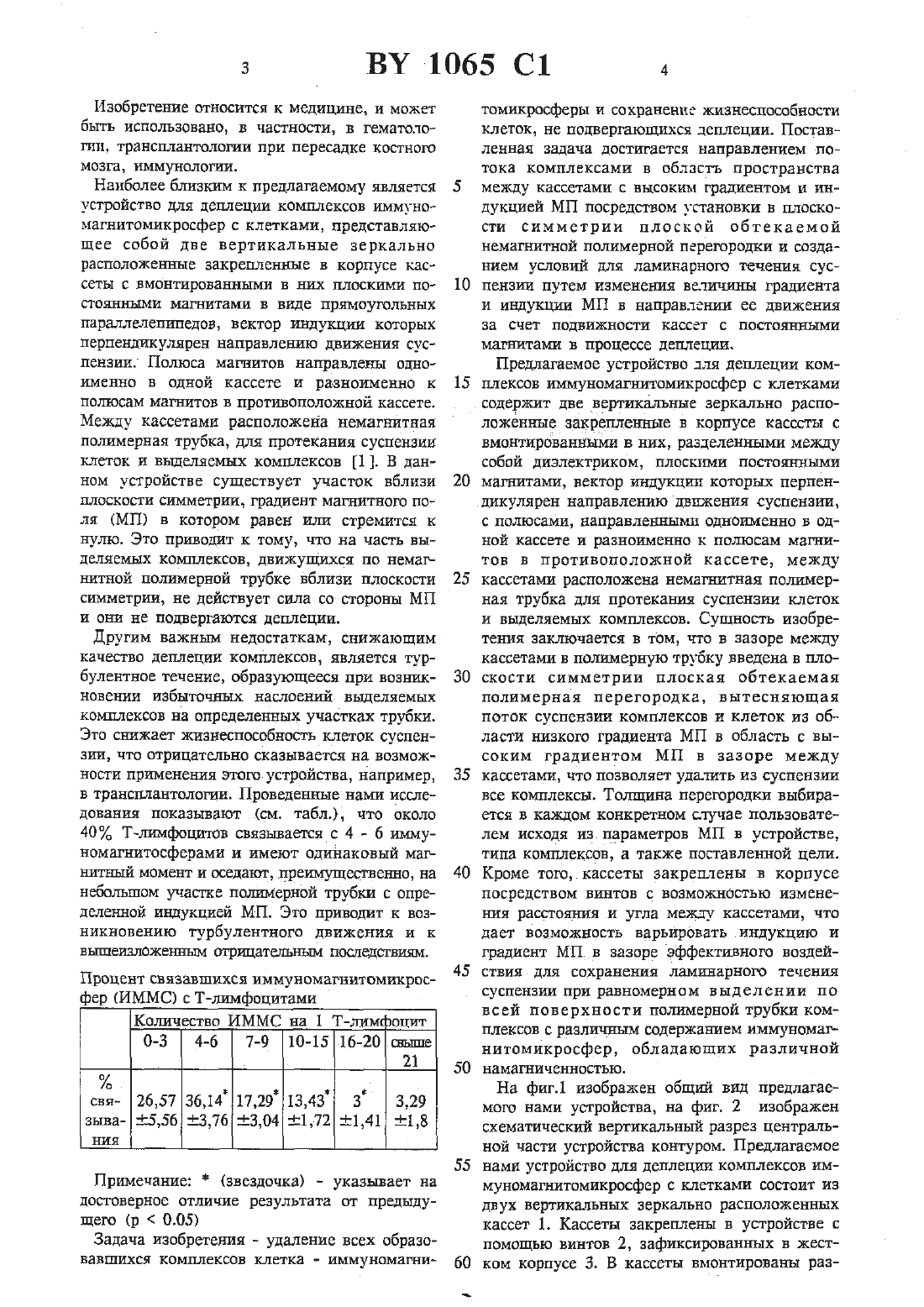

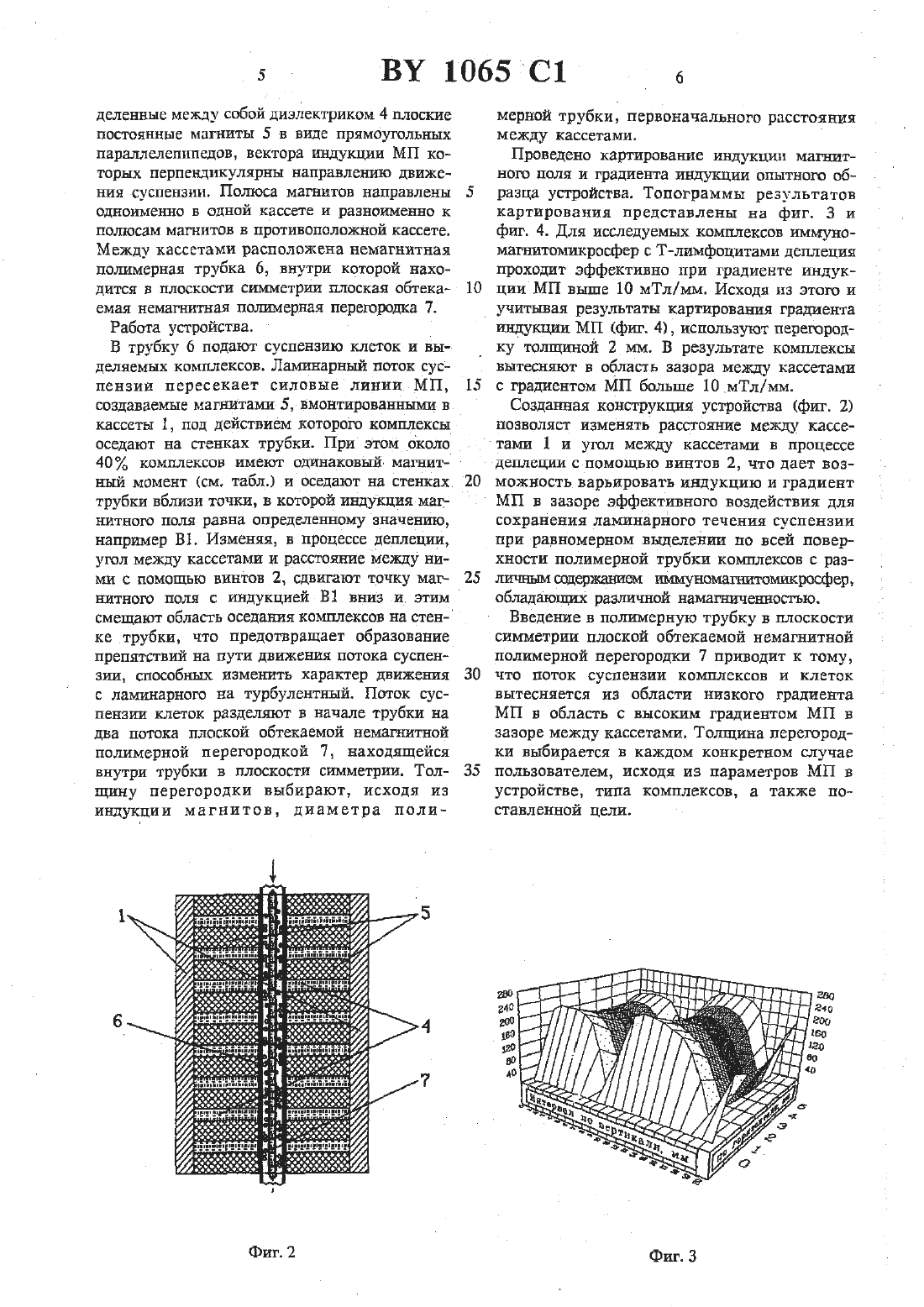

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ вЕдомство РЕСПУБЛИКИ БЕЛАРУСЬ54 Устройство для двплвцин комплвксов иммуномцнитомикгосфвг с КЛЕТКАМИ(71). Заявитель Витебский медицинский институт (ВУ)(73) Патентообладатель Витебский медицинский институт (В)(57) 1. Устройство для-деплецин комплексов иммуномагнитомикросфер с клетками, содержащее корпус с закрепленными в нем двумя вертикальными зеркально расположенными кассетами с вмонтированными в ник, разделенными между собой диэлектриком, плоскими постоянными магнитами, вектор индукции которых перпендикулярен направлениюдвижения суспензии, спошосами, направленными однонменно в одной кассете и разноименно к полюсам) магнитов противоположной кассеты, расположенную между кассетами полимерную- немагнитную трубку. для протекания суспензии клеток и выделяемых комплексов, отличающееся тем, что втэабочем зазоре полимерной трубки в плоскости симметрии установлена обтекаемая плоская полимерная перегородка.2. Устройство по п 1, отличающееся тем,чтокассеты закреплены в корпусе посредством винтов с возможностью изменения расстояния и угла между кассетами.Изобретение относится к медицине, и может быть использовано, в частности, в гематологии. трансплантологии при пересадке костного мозга, иммунологии.Наиболее близким к предлагаемому является устройство для деплеции комплексов иммуномагнитомикросфер с клетками, представляющее собой две вертикальные зеркально расположенные закрепленные в корпусе кассеты с вмонтированными в них плоскими постоянными магнитами в виде прямоугольных параллелепипедов, вектор индукции которых перпендикулярен направлению движения суспензии. Подпоса магнитов направлены одноименно в одной кассете и разноименно к полюсам магнитов в противоположной кассете. Между кассетами расположена немагнитная полимерная трубка, для протекания суспензии клеток и выделяемых комплексов 1. В данном устройстве существует участок вблизи плоскости сшшетрии, градиент магнитного поля (МП) в котором равен или стремится к нулю. Это приводит к тому, что на часть выделяемых комплексов, движущихся по немагнитной полимерной трубке вблизи плоскости симметрии, не действует сила со стороны МП и они не подвергаются деплеции.Другим важным недостаткам, снижающим качество деплеции комплексов, является турбулентное течение, образующееся при возникновении избыточных наслоений выделяемых комплексов на определенных участках трубки. Это снижает жизнеспособность клеток суспензии, что отрицательно сказывается на возможности применения этого устройства, например,в трансплантологии. Проведенные нами исследования показывают (см. табл), что около 40 Т-дпшфоцитов связывается с 4 - 6 иммуномагнитосферами и имеют одинаковый магнитный момент и оседают, прештущесгвешто, на небольшом участке полимерной трубки с определенной индукцией МП. Это приводит к возникновению турбулентного движения и к вьппеиаложешаьш отрицательным последствиям.Процент связавшихся иммуномагиитомикросфер (ИММС) с Т-лимфопитамиКоличество ИММС на 1 Т-лимоцит 0-3 4-6 7-9 0-15 16-20 свыше 21Примечание (звездочка) ш указывает на достоверное отличие результата от предыдущего (р 0.05)Задача изобретения - удаление всех образоБНВШИХСЯ КОМПЛЕКСОВ КЛЕТКИ. - ИММУНОМЗГНИ 10томикросферы и сохранение жизнеспособности клеток, не подвергающихся цеплеции. Постанленная задача Достигается направлением апотока комплексами в область пространства между кассетами с высоким градиентом и индукцией МП посредством установки в плоскости симметрии плоской обтекаемой немагнитной полимерной перегородки и созданием условий для ламинарного течения суспензии путем изменения величины градиента и индукции МП в направленгш ее движения за счет подвижности кассет с постоянными магнитами в процессе деплеции. Предлагаемое устройство для деплеции комплексов иммуномагнитомикросфер с клетками содержит две вертикальные зеркально расположенные закрепленные в корпусе кассеты с вмонтированными в них, разделенными между собой диэлектриком, плоскими постоянными магнитами, вектор индукции которых перпен дикулярен направлению движения суспензии, с полюсами, направленными одноименно в одной кассете и разноименно к полюсам махнитов в противоположной кассете, между кассетами расположена немагнитная полимерная трубка для протекания суспензии клеток и выделяемых комплексов. Сущность изобретения заключается в том, что в зазоре между кассетами в полимерную трубку введена в плоСКОСТИ СИММЕТрИИ ПЛОСКЗЯ обтекаемая полимерная перегородка, вытесняющая поток суспензии комплексов и клеток из области низкого градиента МП в область с высоким градиентом МП в зазоре между кассетами, что позволяет удалить из суспензии все комплексы. Толщина перегородки выбирается в каждом конкретном случае пользователем исходя из параметров МП в устройстве,типа комплексов, а также поставленной цели. Кроме тогщкассеты закреплены в корпусе посредством винтов с возможностью изменения расстояния и угла между кассетами, что дает возможность варьировать индукцию и градиент МП в зазоре эффективного воздействия для сохранения ламинарного течения суспензии при равномерном выделении повсей поверхности полимерной трубки комплексов с различным содержанием иммуномагнитомикросфер, обладающих различной намагниченностью.На фиг.1 изображен общий вид предлагаемого нами устройства, на фиг. 2 изображен схематический вертикальный разрез центральной части устройства контуром. Предлагаемое нами устройство для деплеции комплексов иммуномагнитомикросфср с клетками состоит из двух вертикальных зеркально расположенных кассет 1. Кассеты закреплены в устройстве с помощью винтов 2, зафиксированных в жестком корпусе 3. В кассеты вмонтированы раз д с ву 1065 С 1 у вделенные между собой диэлектриком 4 плоские постоянные магниты 5 в виде прямоугольных параллелепипсдов, вектора индукции МП коТОрЫХ перпендикулярны направлению ДВИЖС ния суспензии. Полюса магнитов направлены одноименно в одной кассете и разноименно к полюсам магнитов в противоположной кассете. Между кассетами расположена немагнитная полимерная трубка б, внутри которой находится в плоскости симметрии плоская обтекаемая немагнитная полимерная перегородка 7.В трубку 6 подают суспензию клеток и выделяемых комплексов. Ламинарный поток суспензии пересекает силовые линии МП,создаваемые магнитами 5, вмонтированными в кассеты 1, под действием которого комплексыоседают на стенках трубки. При этом около40 комплексов имеют одинаковый- магнит ный момент (см. табл.) и оседают на стенках.трубки вблизи точки, в которой индукция мацнитного поля равна определештому значению,например В 1. Изменяя, в процессе деплеции,угол между кассетами и расстояние между ними с помощью винтов 2, сдвигают точку магнитного поля с индукцией В вниз и. этимСМВЩЗЮТ ОбЛЭСТЬ ОССДНБПЯ КОМПЛЕКСОВ На СТЕНке трубки, что предотвращает образование препятствий на пути движения потока суспензии, способных изменить характер движения с ламинарного на турбулентный. Поток суспензии клеток разделяют в начале трубки на два потока плоской обтекаемой немагнитной полимерной перегородкой 7, находящейся внутри трубки в плоскости сгпиметрии. Толщину нерегородки выбирают, исходя из индукции магнитов, диаметра полимерной трубки, первоначального расстояния между кассетами. о Проведено картирование индукции машштного поля и градиента индукции опытного образца устройства. Топограммы результатов картирования представлены на фиг. 3 и фиг. 4. Для исследуемых комплексов иммуномагнитомикросфер с Т-лнмфопитами деплеция проходит эффективно при градиенте индукции МП выше 10 мТл/мм. Исходя из этою иучитывая результаты картирования градиентаиндукции МП (фиг. 4), используют перегородку толщиной 2 мм, В результате комплексы вытесняют в область зазора между кассетами с градиентом МП больше 10 пмТл/мм. Созданная конструкция устройства (фиг. 2) позволяет изменять расстояние между кассетами 1 и угол между кассетами в процессе ДПЛВЦИИ С ПОМОЩЬЮ ВИНТОБ 2, ЧТО ДаТ ВОЗ можность варьировать индукцию и градиентМП в зазоре эффективного воздействия длясохранения ламинарного течения суспензии при равномерном выделении по всей поверхности полимерной трубки коштлексов с различным содержащем шшуномапгитошшкросфср,обладающих различной намагниченностью.Введение в полимерную трубку в плоскости симметрии плоской обтекаемой немагнитной полимерной перегородки 7 приводит к тому,что поток суспензии комплексов и клеток БЫТССНЯВТСЯ ИЗ ОБЛНСТИ НИЗКОГО градиента МП в область с высоким градиентом МП в зазоре между кассетами. Толщина перегородки выбирается в каждом конкретном случае пользователем, исходя из параметров МП в устройстве, типа комплексов, а также поставленной цели.Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
