Электромагнитное тормозное устройство для кристаллизатора установки непрерывной разливки

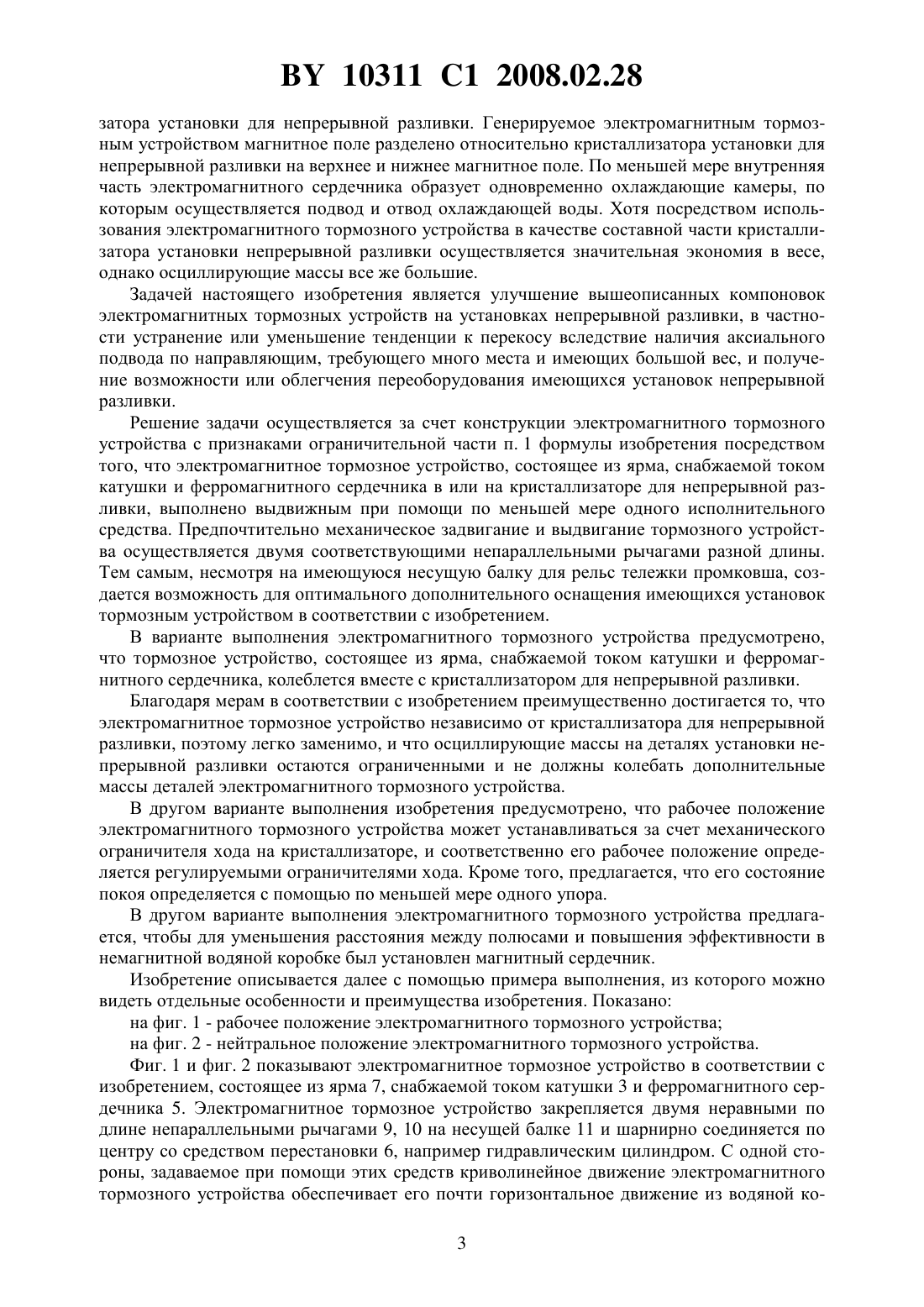

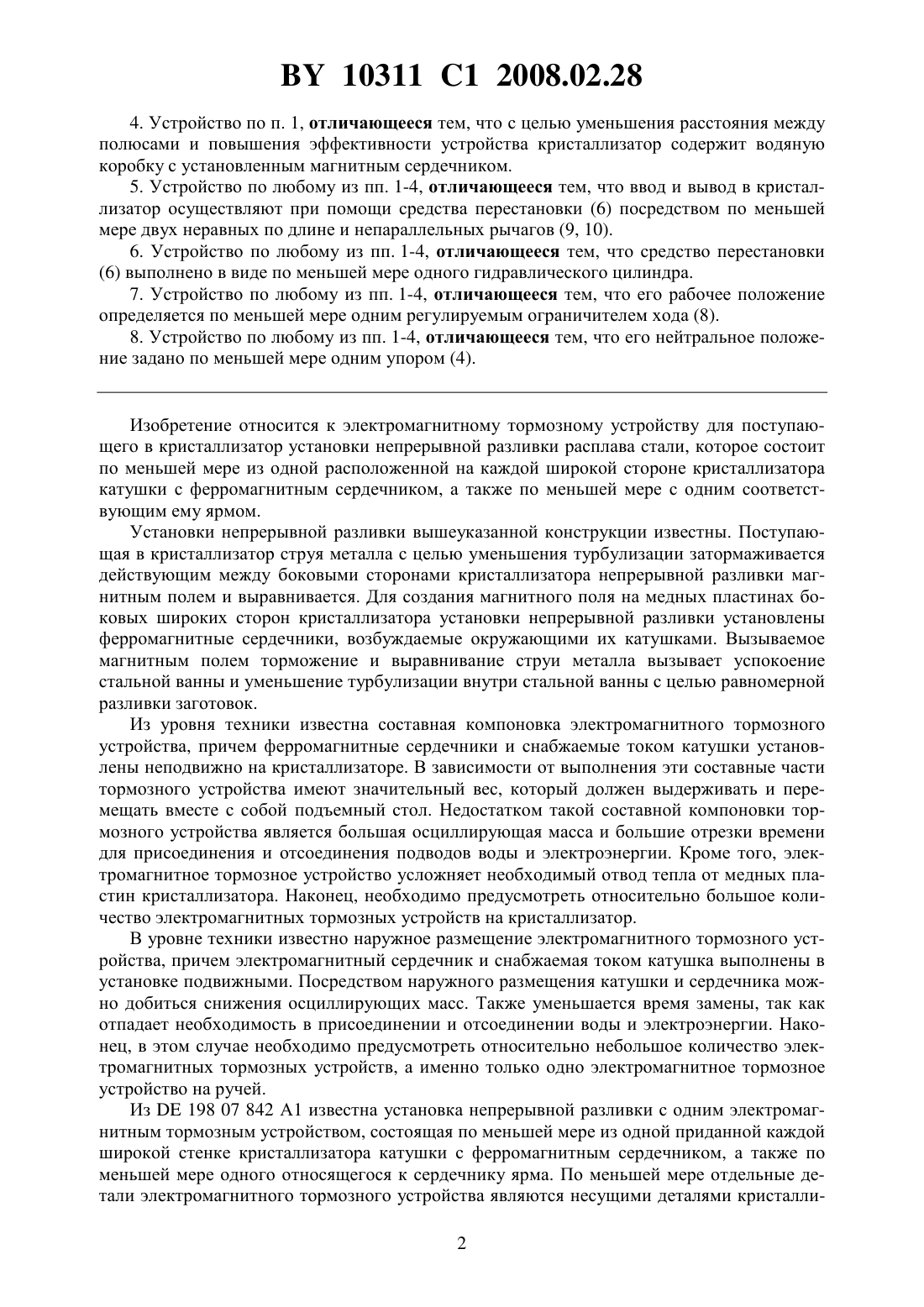

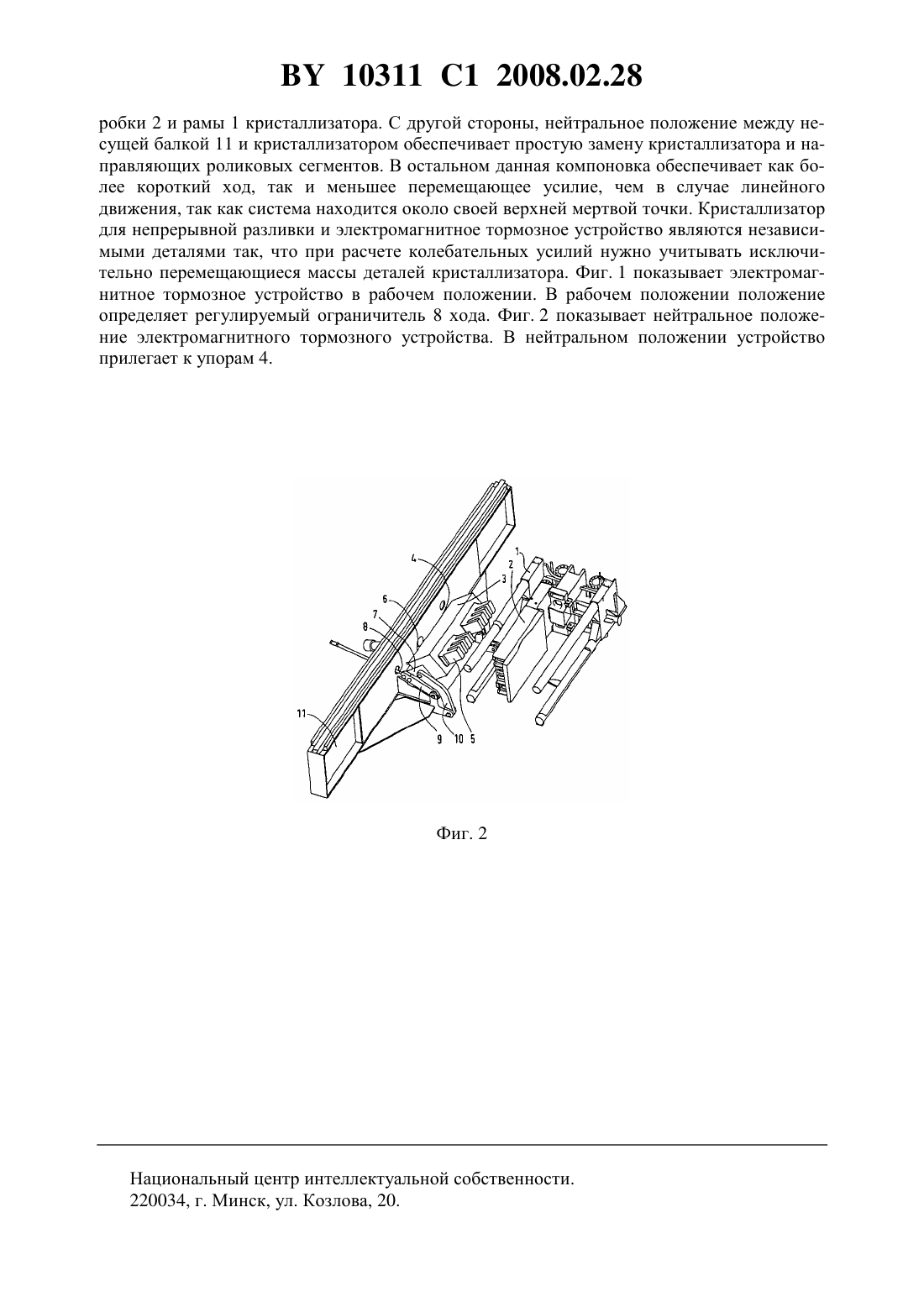

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОМАГНИТНОЕ ТОРМОЗНОЕ УСТРОЙСТВО ДЛЯ КРИСТАЛЛИЗАТОРА УСТАНОВКИ НЕПРЕРЫВНОЙ РАЗЛИВКИ(71) Заявитель СМС ДЕМАГ АКЦИЕНГЕЗЕЛЛЬШАФТ(73) Патентообладатель СМС ДЕМАГ АКЦИЕНГЕЗЕЛЛЬШАФТ(57) 1. Электромагнитное тормозное устройство для поступающего в кристаллизатор установки непрерывной разливки стального расплава, содержащее по меньшей мере одну катушку (3) с ферромагнитным сердечником (5), выполненную с возможностью соединения с широкой стороной кристаллизатора, с по меньшей мере одним ярмом (7), прикрепленным к ферромагнитному сердечнику, отличающееся тем, что выполнено с возможностью ввода и вывода из кристаллизатора установки для непрерывной разливки при помощи по меньшей мере одного средства перестановки (6). 2. Устройство по п. 1, отличающееся тем, что выполнено с возможностью не колебаться вместе с кристаллизатором установки непрерывной разливки. 3. Устройство по п. 1, отличающееся тем, что его рабочее положение устанавливается механическим ограничителем хода в зависимости от кристаллизатора. 10311 1 2008.02.28 4. Устройство по п. 1, отличающееся тем, что с целью уменьшения расстояния между полюсами и повышения эффективности устройства кристаллизатор содержит водяную коробку с установленным магнитным сердечником. 5. Устройство по любому из пп. 1-4, отличающееся тем, что ввод и вывод в кристаллизатор осуществляют при помощи средства перестановки (6) посредством по меньшей мере двух неравных по длине и непараллельных рычагов (9, 10). 6. Устройство по любому из пп. 1-4, отличающееся тем, что средство перестановки(6) выполнено в виде по меньшей мере одного гидравлического цилиндра. 7. Устройство по любому из пп. 1-4, отличающееся тем, что его рабочее положение определяется по меньшей мере одним регулируемым ограничителем хода (8). 8. Устройство по любому из пп. 1-4, отличающееся тем, что его нейтральное положение задано по меньшей мере одним упором (4). Изобретение относится к электромагнитному тормозному устройству для поступающего в кристаллизатор установки непрерывной разливки расплава стали, которое состоит по меньшей мере из одной расположенной на каждой широкой стороне кристаллизатора катушки с ферромагнитным сердечником, а также по меньшей мере с одним соответствующим ему ярмом. Установки непрерывной разливки вышеуказанной конструкции известны. Поступающая в кристаллизатор струя металла с целью уменьшения турбулизации затормаживается действующим между боковыми сторонами кристаллизатора непрерывной разливки магнитным полем и выравнивается. Для создания магнитного поля на медных пластинах боковых широких сторон кристаллизатора установки непрерывной разливки установлены ферромагнитные сердечники, возбуждаемые окружающими их катушками. Вызываемое магнитным полем торможение и выравнивание струи металла вызывает успокоение стальной ванны и уменьшение турбулизации внутри стальной ванны с целью равномерной разливки заготовок. Из уровня техники известна составная компоновка электромагнитного тормозного устройства, причем ферромагнитные сердечники и снабжаемые током катушки установлены неподвижно на кристаллизаторе. В зависимости от выполнения эти составные части тормозного устройства имеют значительный вес, который должен выдерживать и перемещать вместе с собой подъемный стол. Недостатком такой составной компоновки тормозного устройства является большая осциллирующая масса и большие отрезки времени для присоединения и отсоединения подводов воды и электроэнергии. Кроме того, электромагнитное тормозное устройство усложняет необходимый отвод тепла от медных пластин кристаллизатора. Наконец, необходимо предусмотреть относительно большое количество электромагнитных тормозных устройств на кристаллизатор. В уровне техники известно наружное размещение электромагнитного тормозного устройства, причем электромагнитный сердечник и снабжаемая током катушка выполнены в установке подвижными. Посредством наружного размещения катушки и сердечника можно добиться снижения осциллирующих масс. Также уменьшается время замены, так как отпадает необходимость в присоединении и отсоединении воды и электроэнергии. Наконец, в этом случае необходимо предусмотреть относительно небольшое количество электромагнитных тормозных устройств, а именно только одно электромагнитное тормозное устройство на ручей. Из 198 07 842 А 1 известна установка непрерывной разливки с одним электромагнитным тормозным устройством, состоящая по меньшей мере из одной приданной каждой широкой стенке кристаллизатора катушки с ферромагнитным сердечником, а также по меньшей мере одного относящегося к сердечнику ярма. По меньшей мере отдельные детали электромагнитного тормозного устройства являются несущими деталями кристалли 2 10311 1 2008.02.28 затора установки для непрерывной разливки. Генерируемое электромагнитным тормозным устройством магнитное поле разделено относительно кристаллизатора установки для непрерывной разливки на верхнее и нижнее магнитное поле. По меньшей мере внутренняя часть электромагнитного сердечника образует одновременно охлаждающие камеры, по которым осуществляется подвод и отвод охлаждающей воды. Хотя посредством использования электромагнитного тормозного устройства в качестве составной части кристаллизатора установки непрерывной разливки осуществляется значительная экономия в весе,однако осциллирующие массы все же большие. Задачей настоящего изобретения является улучшение вышеописанных компоновок электромагнитных тормозных устройств на установках непрерывной разливки, в частности устранение или уменьшение тенденции к перекосу вследствие наличия аксиального подвода по направляющим, требующего много места и имеющих большой вес, и получение возможности или облегчения переоборудования имеющихся установок непрерывной разливки. Решение задачи осуществляется за счет конструкции электромагнитного тормозного устройства с признаками ограничительной части п. 1 формулы изобретения посредством того, что электромагнитное тормозное устройство, состоящее из ярма, снабжаемой током катушки и ферромагнитного сердечника в или на кристаллизаторе для непрерывной разливки, выполнено выдвижным при помощи по меньшей мере одного исполнительного средства. Предпочтительно механическое задвигание и выдвигание тормозного устройства осуществляется двумя соответствующими непараллельными рычагами разной длины. Тем самым, несмотря на имеющуюся несущую балку для рельс тележки промковша, создается возможность для оптимального дополнительного оснащения имеющихся установок тормозным устройством в соответствии с изобретением. В варианте выполнения электромагнитного тормозного устройства предусмотрено,что тормозное устройство, состоящее из ярма, снабжаемой током катушки и ферромагнитного сердечника, колеблется вместе с кристаллизатором для непрерывной разливки. Благодаря мерам в соответствии с изобретением преимущественно достигается то, что электромагнитное тормозное устройство независимо от кристаллизатора для непрерывной разливки, поэтому легко заменимо, и что осциллирующие массы на деталях установки непрерывной разливки остаются ограниченными и не должны колебать дополнительные массы деталей электромагнитного тормозного устройства. В другом варианте выполнения изобретения предусмотрено, что рабочее положение электромагнитного тормозного устройства может устанавливаться за счет механического ограничителя хода на кристаллизаторе, и соответственно его рабочее положение определяется регулируемыми ограничителями хода. Кроме того, предлагается, что его состояние покоя определяется с помощью по меньшей мере одного упора. В другом варианте выполнения электромагнитного тормозного устройства предлагается, чтобы для уменьшения расстояния между полюсами и повышения эффективности в немагнитной водяной коробке был установлен магнитный сердечник. Изобретение описывается далее с помощью примера выполнения, из которого можно видеть отдельные особенности и преимущества изобретения. Показано на фиг. 1 - рабочее положение электромагнитного тормозного устройства на фиг. 2 - нейтральное положение электромагнитного тормозного устройства. Фиг. 1 и фиг. 2 показывают электромагнитное тормозное устройство в соответствии с изобретением, состоящее из ярма 7, снабжаемой током катушки 3 и ферромагнитного сердечника 5. Электромагнитное тормозное устройство закрепляется двумя неравными по длине непараллельными рычагами 9, 10 на несущей балке 11 и шарнирно соединяется по центру со средством перестановки 6, например гидравлическим цилиндром. С одной стороны, задаваемое при помощи этих средств криволинейное движение электромагнитного тормозного устройства обеспечивает его почти горизонтальное движение из водяной ко 3 10311 1 2008.02.28 робки 2 и рамы 1 кристаллизатора. С другой стороны, нейтральное положение между несущей балкой 11 и кристаллизатором обеспечивает простую замену кристаллизатора и направляющих роликовых сегментов. В остальном данная компоновка обеспечивает как более короткий ход, так и меньшее перемещающее усилие, чем в случае линейного движения, так как система находится около своей верхней мертвой точки. Кристаллизатор для непрерывной разливки и электромагнитное тормозное устройство являются независимыми деталями так, что при расчете колебательных усилий нужно учитывать исключительно перемещающиеся массы деталей кристаллизатора. Фиг. 1 показывает электромагнитное тормозное устройство в рабочем положении. В рабочем положении положение определяет регулируемый ограничитель 8 хода. Фиг. 2 показывает нейтральное положение электромагнитного тормозного устройства. В нейтральном положении устройство прилегает к упорам 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
