Несущий элемент устройства для крепления облицовочных плит к фасаду здания

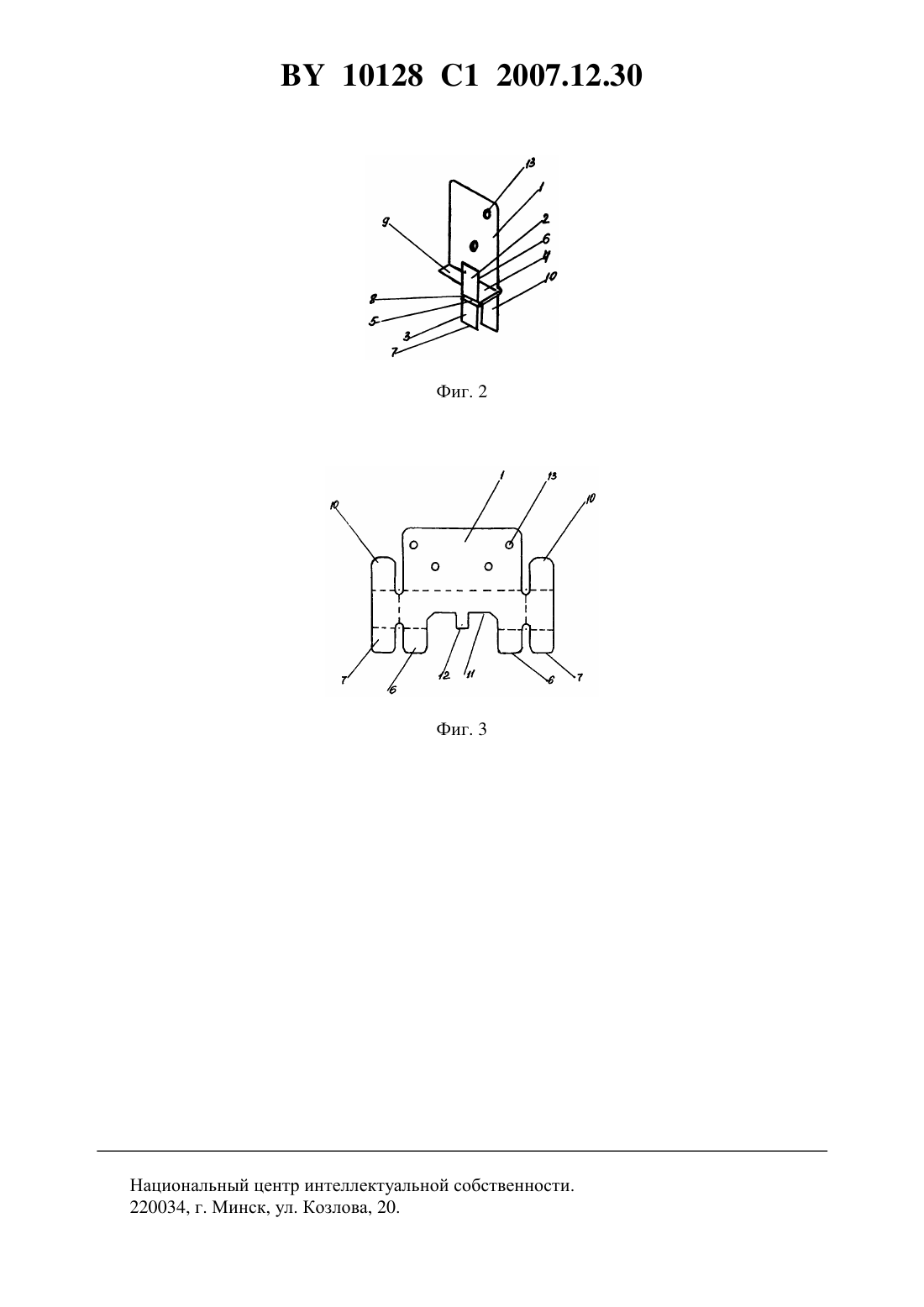

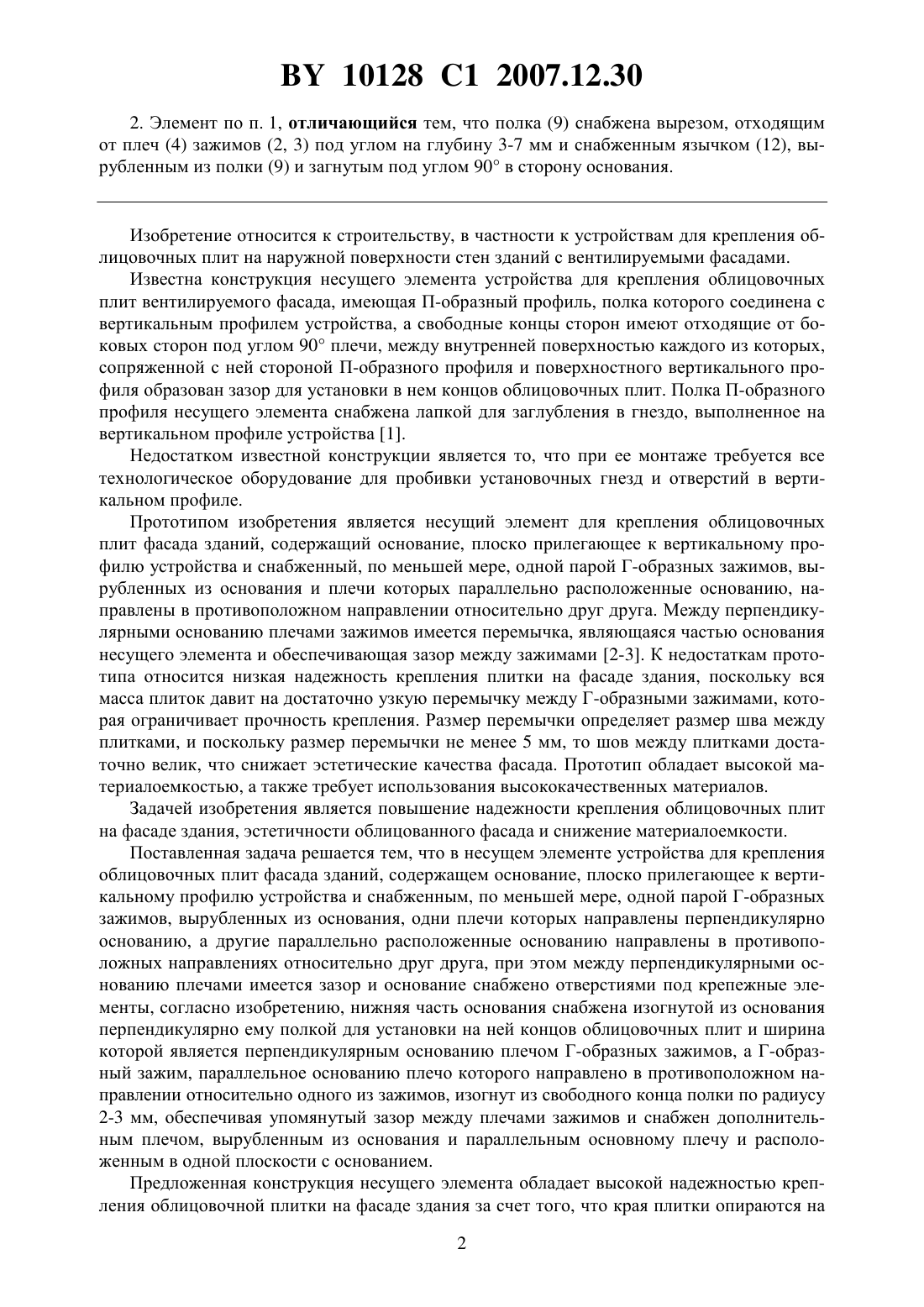

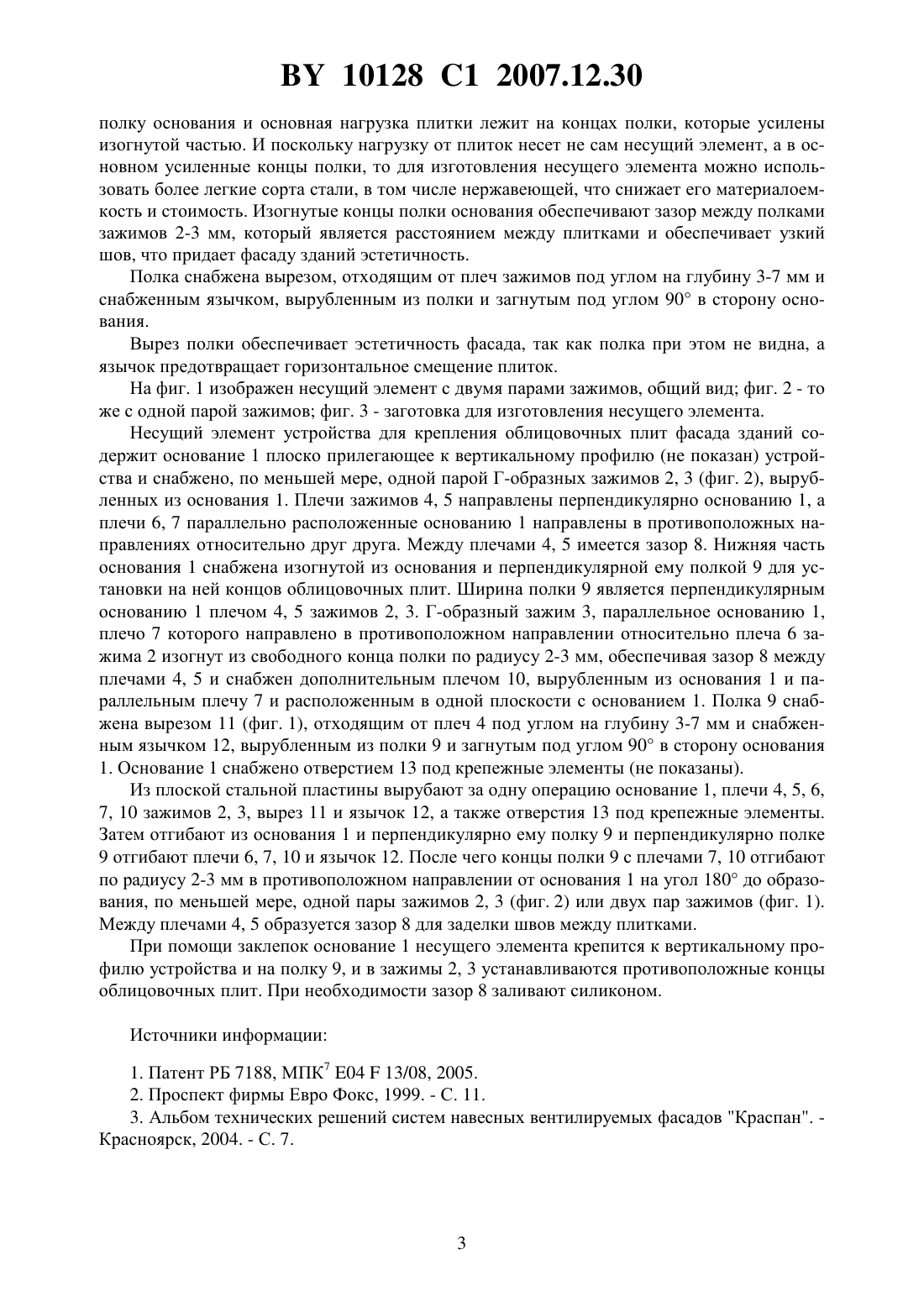

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НЕСУЩИЙ ЭЛЕМЕНТ УСТРОЙСТВА ДЛЯ КРЕПЛЕНИЯ ОБЛИЦОВОЧНЫХ ПЛИТ К ФАСАДУ ЗДАНИЯ(71) Заявитель Голубович Александр Александрович(72) Автор Голубович Александр Александрович(73) Патентообладатель Голубович Александр Александрович(57) 1. Несущий элемент устройства для крепления облицовочных плит к фасаду здания,содержащий основание, плоско прилегающее к вертикальному профилю устройства для крепления облицовочных плит к фасаду здания и снабженное, по меньшей мере, одной парой Г-образных зажимов (2, 3), вырубленных из основания, одни плечи которых (4, 5) направлены перпендикулярно основанию, а другие параллельно расположенные основанию плечи (6, 7) направлены в противоположных направлениях друг относительно друга,при этом между перпендикулярными основанию плечами (4, 5) имеется зазор (8), а основание снабжено отверстиями под крепежные элементы, отличающийся тем, что нижняя часть основания отогнута перпендикулярно основанию по всей его длине с образованием полки (9) для установки на ней концов облицовочных плит и плеча (4) Г-образного зажима (2), а Г-образный зажим (3) изогнут из свободного конца полки (9) по радиусу 2-3 мм, с обеспечением упомянутого зазора (8) между плечами (6, 7) зажимов (2, 3), снабжен дополнительным плечом (10), вырубленным из основания и расположенным параллельно плечу (7) в одной плоскости с основанием. 10128 1 2007.12.30 2. Элемент по п. 1, отличающийся тем, что полка (9) снабжена вырезом, отходящим от плеч (4) зажимов (2, 3) под углом на глубину 3-7 мм и снабженным язычком (12), вырубленным из полки (9) и загнутым под углом 90 в сторону основания. Изобретение относится к строительству, в частности к устройствам для крепления облицовочных плит на наружной поверхности стен зданий с вентилируемыми фасадами. Известна конструкция несущего элемента устройства для крепления облицовочных плит вентилируемого фасада, имеющая П-образный профиль, полка которого соединена с вертикальным профилем устройства, а свободные концы сторон имеют отходящие от боковых сторон под углом 90 плечи, между внутренней поверхностью каждого из которых,сопряженной с ней стороной П-образного профиля и поверхностного вертикального профиля образован зазор для установки в нем концов облицовочных плит. Полка П-образного профиля несущего элемента снабжена лапкой для заглубления в гнездо, выполненное на вертикальном профиле устройства 1. Недостатком известной конструкции является то, что при ее монтаже требуется все технологическое оборудование для пробивки установочных гнезд и отверстий в вертикальном профиле. Прототипом изобретения является несущий элемент для крепления облицовочных плит фасада зданий, содержащий основание, плоско прилегающее к вертикальному профилю устройства и снабженный, по меньшей мере, одной парой Г-образных зажимов, вырубленных из основания и плечи которых параллельно расположенные основанию, направлены в противоположном направлении относительно друг друга. Между перпендикулярными основанию плечами зажимов имеется перемычка, являющаяся частью основания несущего элемента и обеспечивающая зазор между зажимами 2-3. К недостаткам прототипа относится низкая надежность крепления плитки на фасаде здания, поскольку вся масса плиток давит на достаточно узкую перемычку между Г-образными зажимами, которая ограничивает прочность крепления. Размер перемычки определяет размер шва между плитками, и поскольку размер перемычки не менее 5 мм, то шов между плитками достаточно велик, что снижает эстетические качества фасада. Прототип обладает высокой материалоемкостью, а также требует использования высококачественных материалов. Задачей изобретения является повышение надежности крепления облицовочных плит на фасаде здания, эстетичности облицованного фасада и снижение материалоемкости. Поставленная задача решается тем, что в несущем элементе устройства для крепления облицовочных плит фасада зданий, содержащем основание, плоско прилегающее к вертикальному профилю устройства и снабженным, по меньшей мере, одной парой Г-образных зажимов, вырубленных из основания, одни плечи которых направлены перпендикулярно основанию, а другие параллельно расположенные основанию направлены в противоположных направлениях относительно друг друга, при этом между перпендикулярными основанию плечами имеется зазор и основание снабжено отверстиями под крепежные элементы, согласно изобретению, нижняя часть основания снабжена изогнутой из основания перпендикулярно ему полкой для установки на ней концов облицовочных плит и ширина которой является перпендикулярным основанию плечом Г-образных зажимов, а Г-образный зажим, параллельное основанию плечо которого направлено в противоположном направлении относительно одного из зажимов, изогнут из свободного конца полки по радиусу 2-3 мм, обеспечивая упомянутый зазор между плечами зажимов и снабжен дополнительным плечом, вырубленным из основания и параллельным основному плечу и расположенным в одной плоскости с основанием. Предложенная конструкция несущего элемента обладает высокой надежностью крепления облицовочной плитки на фасаде здания за счет того, что края плитки опираются на 2 10128 1 2007.12.30 полку основания и основная нагрузка плитки лежит на концах полки, которые усилены изогнутой частью. И поскольку нагрузку от плиток несет не сам несущий элемент, а в основном усиленные концы полки, то для изготовления несущего элемента можно использовать более легкие сорта стали, в том числе нержавеющей, что снижает его материалоемкость и стоимость. Изогнутые концы полки основания обеспечивают зазор между полками зажимов 2-3 мм, который является расстоянием между плитками и обеспечивает узкий шов, что придает фасаду зданий эстетичность. Полка снабжена вырезом, отходящим от плеч зажимов под углом на глубину 3-7 мм и снабженным язычком, вырубленным из полки и загнутым под углом 90 в сторону основания. Вырез полки обеспечивает эстетичность фасада, так как полка при этом не видна, а язычок предотвращает горизонтальное смещение плиток. На фиг. 1 изображен несущий элемент с двумя парами зажимов, общий вид фиг. 2 - то же с одной парой зажимов фиг. 3 - заготовка для изготовления несущего элемента. Несущий элемент устройства для крепления облицовочных плит фасада зданий содержит основание 1 плоско прилегающее к вертикальному профилю (не показан) устройства и снабжено, по меньшей мере, одной парой Г-образных зажимов 2, 3 (фиг. 2), вырубленных из основания 1. Плечи зажимов 4, 5 направлены перпендикулярно основанию 1, а плечи 6, 7 параллельно расположенные основанию 1 направлены в противоположных направлениях относительно друг друга. Между плечами 4, 5 имеется зазор 8. Нижняя часть основания 1 снабжена изогнутой из основания и перпендикулярной ему полкой 9 для установки на ней концов облицовочных плит. Ширина полки 9 является перпендикулярным основанию 1 плечом 4, 5 зажимов 2, 3. Г-образный зажим 3, параллельное основанию 1,плечо 7 которого направлено в противоположном направлении относительно плеча 6 зажима 2 изогнут из свободного конца полки по радиусу 2-3 мм, обеспечивая зазор 8 между плечами 4, 5 и снабжен дополнительным плечом 10, вырубленным из основания 1 и параллельным плечу 7 и расположенным в одной плоскости с основанием 1. Полка 9 снабжена вырезом 11 (фиг. 1), отходящим от плеч 4 под углом на глубину 3-7 мм и снабженным язычком 12, вырубленным из полки 9 и загнутым под углом 90 в сторону основания 1. Основание 1 снабжено отверстием 13 под крепежные элементы (не показаны). Из плоской стальной пластины вырубают за одну операцию основание 1, плечи 4, 5, 6,7, 10 зажимов 2, 3, вырез 11 и язычок 12, а также отверстия 13 под крепежные элементы. Затем отгибают из основания 1 и перпендикулярно ему полку 9 и перпендикулярно полке 9 отгибают плечи 6, 7, 10 и язычок 12. После чего концы полки 9 с плечами 7, 10 отгибают по радиусу 2-3 мм в противоположном направлении от основания 1 на угол 180 до образования, по меньшей мере, одной пары зажимов 2, 3 (фиг. 2) или двух пар зажимов (фиг. 1). Между плечами 4, 5 образуется зазор 8 для заделки швов между плитками. При помощи заклепок основание 1 несущего элемента крепится к вертикальному профилю устройства и на полку 9, и в зажимы 2, 3 устанавливаются противоположные концы облицовочных плит. При необходимости зазор 8 заливают силиконом. Источники информации 1. Патент РБ 7188, МПК 7 0413/08, 2005. 2. Проспект фирмы Евро Фокс, 1999. - С. 11. 3. Альбом технических решений систем навесных вентилируемых фасадов Краспан. Красноярск, 2004. - С. 7. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
